Стенд для разборки амортизационных стоек своими руками

Изготовление самодельного стенда для разборки амортизационных стоек из реечного домкрата своими руками.
Всем привет! Как-то в пункте приёма металлолома мне попался штатный домкрат от ВАЗ-классики. Попросил продать мне его, приёмщик мне его подарил, за что ему ещё раз огромное спасибо! Домкрат оказался исправным, резьба целая, и я решил сделать из него приспособление для разборки стоек. Хотя у меня есть стяжки для пружин, да и не каждый день ими пользуешься, но стяжки стяжками, а стенд удобнее. Решил делать именно стенд, хотя сначала хотел сделать какое-нибудь простейшее приспособление. Что и как делать поначалу не знал, в интернете особо ничего интересного не нашёл.

Самоделки. Стенд для разборки и ремонта стоек своими руками.Самоделки. Стенд для разборки и ремонта стоек своими руками.


Необходимые материалы



Для сборки понадобились:

  • домкрат;
  • шатун;
  • обрезки профильной трубы;
  • сварка.

Изготовление стенда

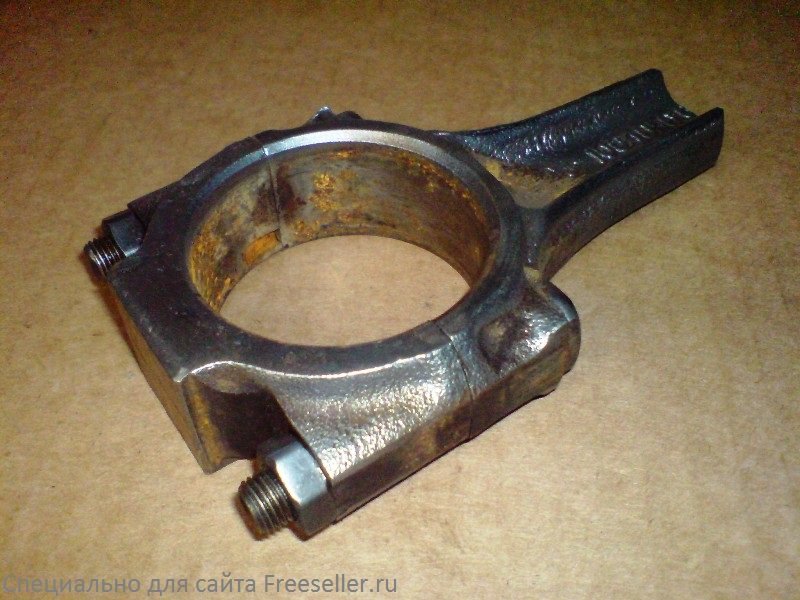

Шатун обрезал примерно посередине, из него получится крепление амортизатора.

Изготовление стенда для ремонта амортизационных стоек

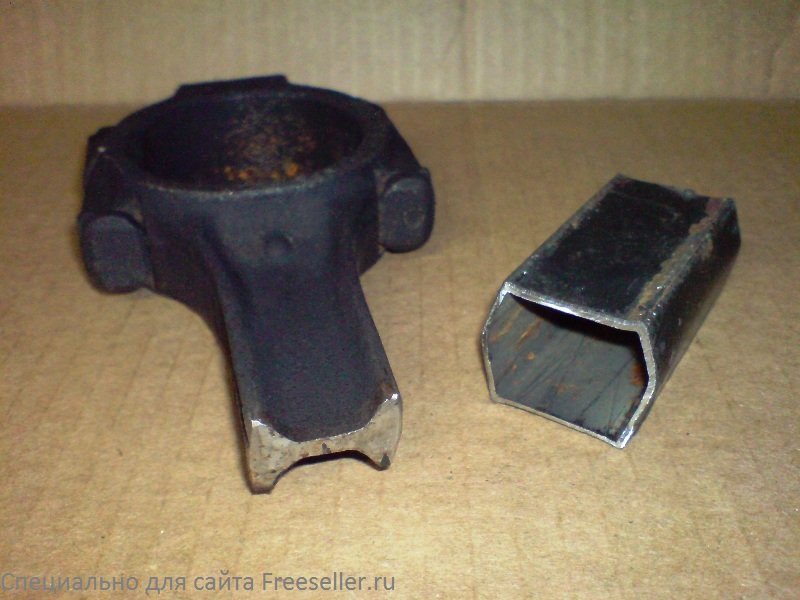

Обрезок трубки, в который будет вставляться шатун.

Изготовление стенда для ремонта амортизационных стоекИзготовление стенда для ремонта амортизационных стоек
Немного сплющил трубку, чтобы в неё можно было вставить шатун.

Изготовление стенда для ремонта амортизационных стоек

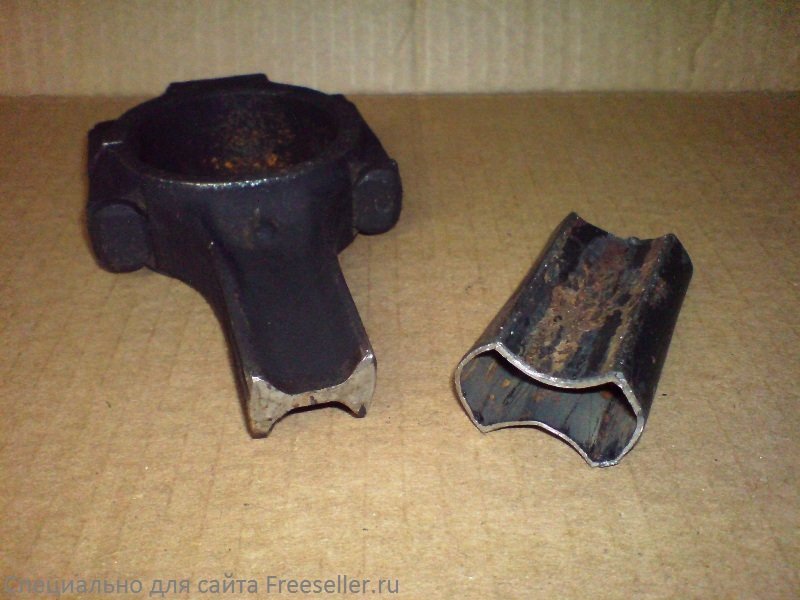

Придал трубке нужную форму, вставив шатун в трубку и обстучав её молотком.

Изготовление стенда для ремонта амортизационных стоек

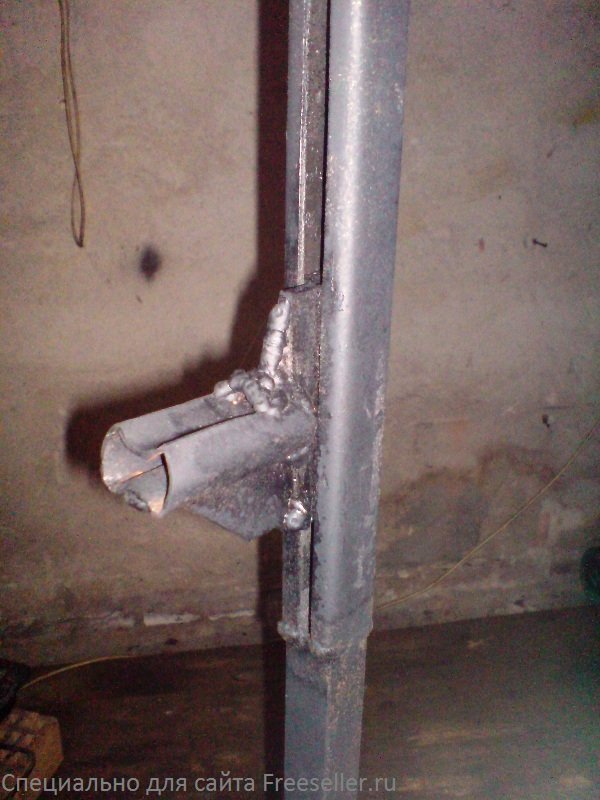

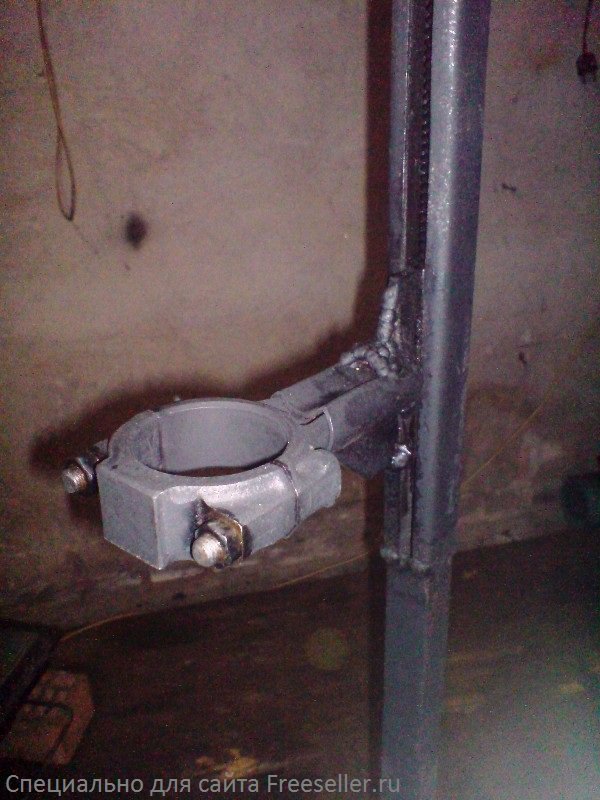

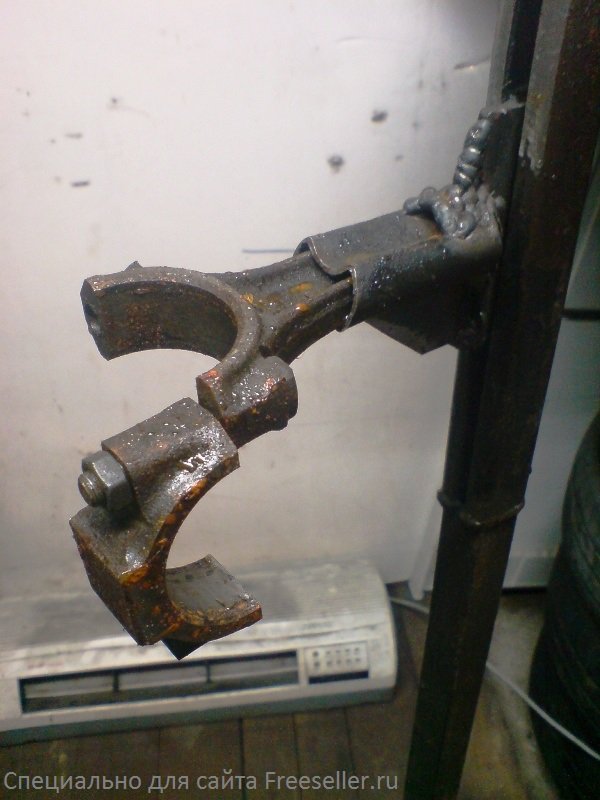

Приварил трубку к подъёмной части домкрата.

Изготовление стенда для ремонта амортизационных стоекИзготовление стенда для ремонта амортизационных стоекИзготовление стенда для ремонта амортизационных стоек

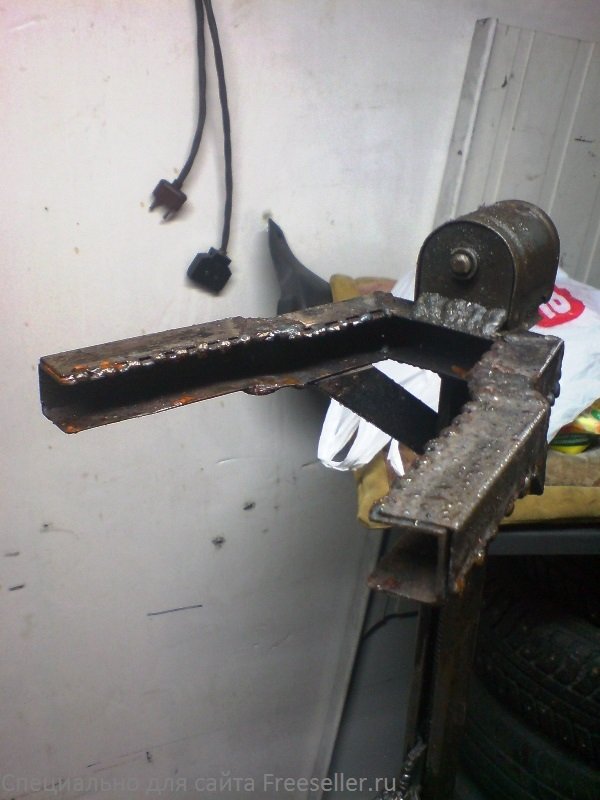

Сверху сделал такое крепление из тех же обрезков.

Изготовление стенда для ремонта амортизационных стоекИзготовление стенда для ремонта амортизационных стоек

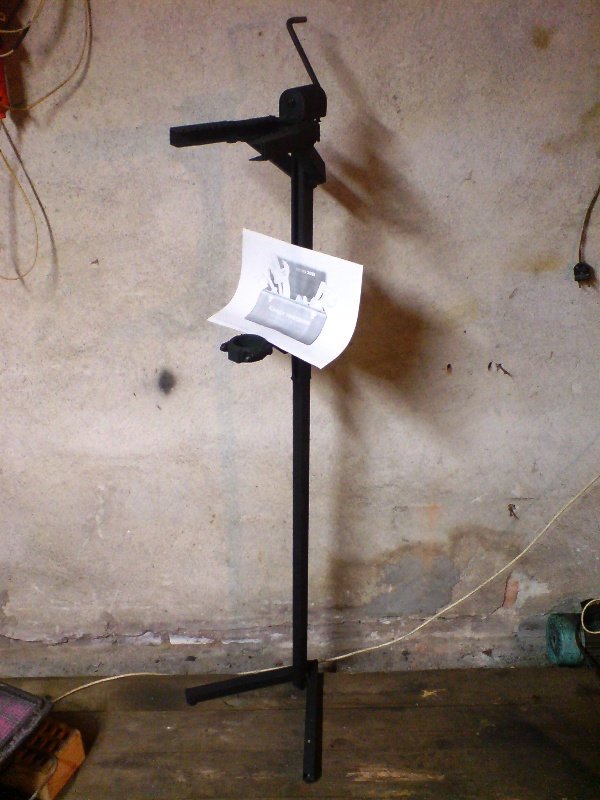

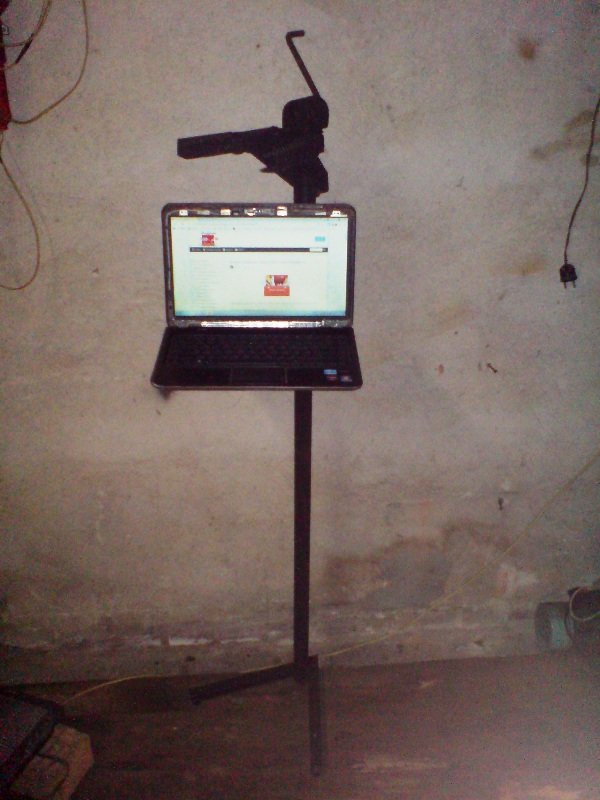

Отрезав от домкрата опорную пяту, удлинил домкрат и сделал две лапы. Получился полноценный стенд.

Самоделки. Стенд для ремонта автомобильных стоек своими руками.

Демонстрация стенда в работе

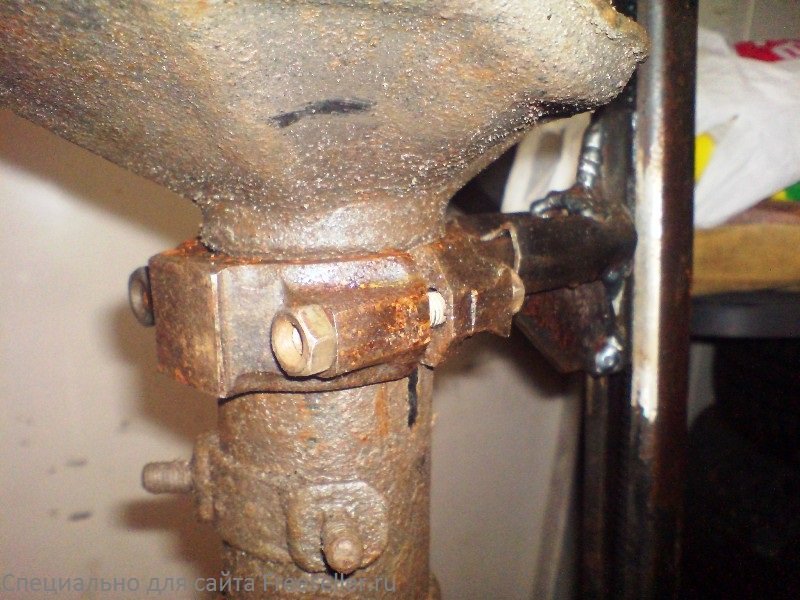

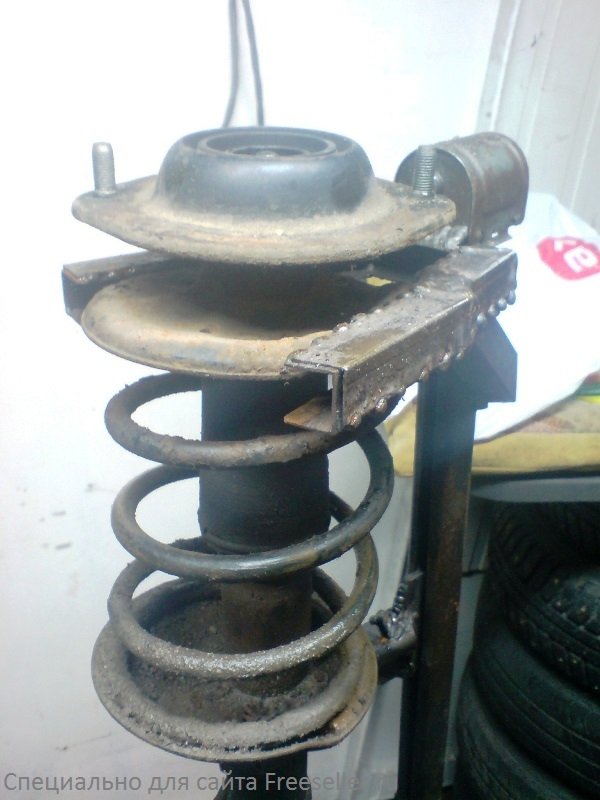

Стенд в работе. Замена опоры стойки.
Самоделки. Стенд для ремонта автомобильных стоек своими рукамиСамоделки. Стенд для ремонта автомобильных стоек своими рукамиСамоделки. Стенд для ремонта автомобильных стоек своими руками

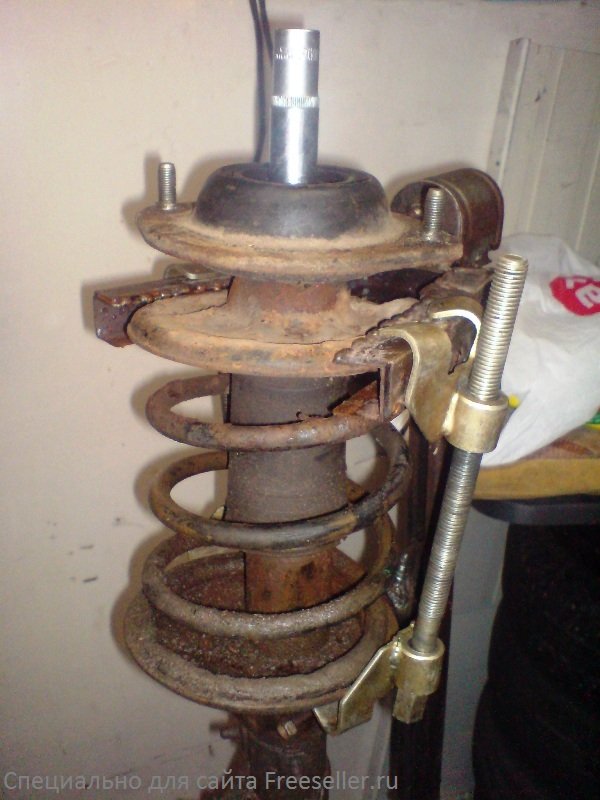

Стяжки использую для страховки.

Самоделки. Стенд для ремонта автомобильных стоек своими руками

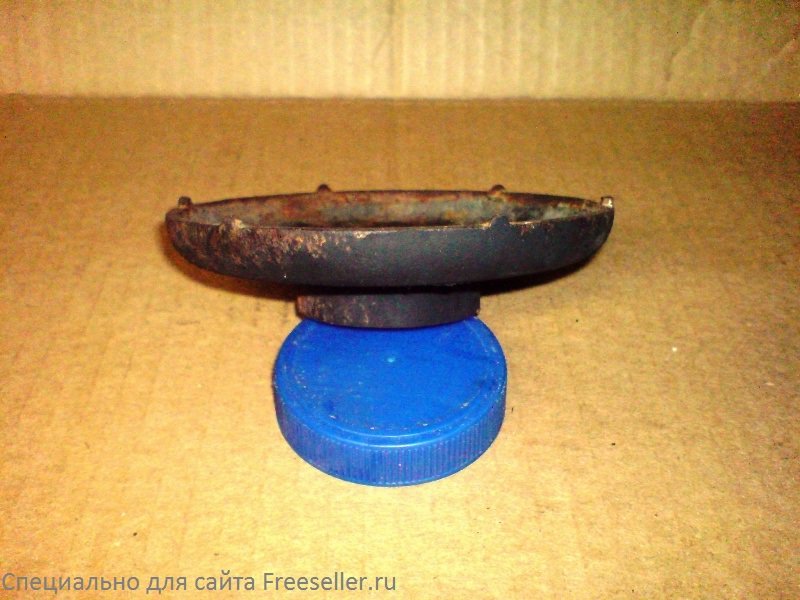

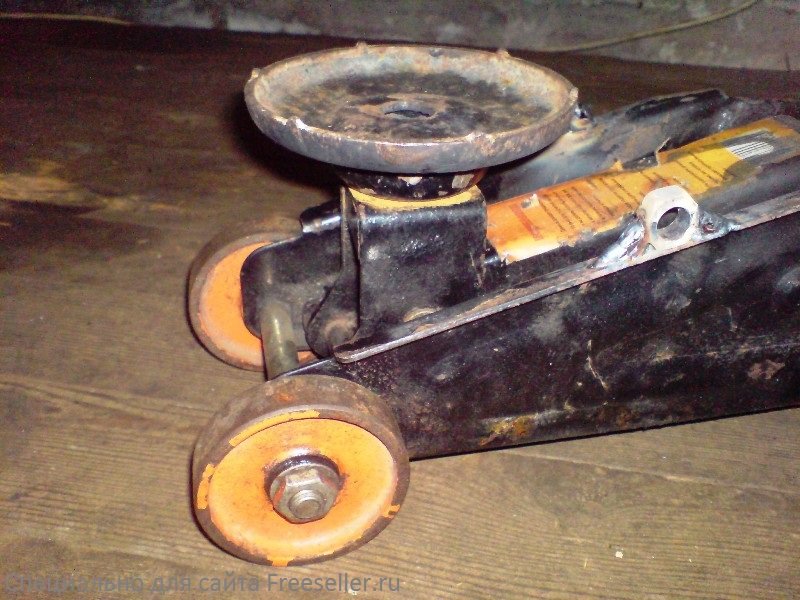

Отрезанную пяту решил не выбрасывать, отрезав от трубы невысокое кольцо и приварив его в центр пяты, сделал дополнительную чашу для подкатного домкрата.

Конкурс самоделок freeseller_ru Стенд для ремонта автомобильных стоек.Конкурс самоделок freeseller_ru Стенд для ремонта автомобильных стоек
С помощью такого стенда перебрал уже не одну стойку, работать удобно. Всем спасибо!
