Автомобильный светодиодный фонарь своими руками


Как изготовить своими руками автомобильный светодиодный фонарь.


Всем привет!


Сегодня в данной статье будет рассмотрен способ изготовления автомобильного светодиодного фонаря!

С недавних пор, я обзавелся автомобилем, и поэтому начал собирать и делать все то, что может пригодится мне в дороге, решил, что в машине должен быть фонарь, на случай непредвиденной поломки в темное время суток, покупать не стал, решил собрать сам, из того что было у меня дома.


Что у меня из этого получилось, Вы сможете узнать в конце статьи, для большего понимания прилагаю подробный фотоотчет.

Автосамоделки автомобильный светодиодный фонарьАвтосамоделки автомобильный светодиодный фонарь

Материалы и инструменты

Мне понадобилось следующее

Инструмент

  • ручная пила;
  • паяльник;
  • линейка, карандаш.

Материал

  • короб для проводов 1.8*2.5 см;
  • светодиодная лента (общая длина 150 см);
  • маленький включатель;
  • гнездо со штекером;
  • корпус от точилки;
  • штекер для прикуривателя;

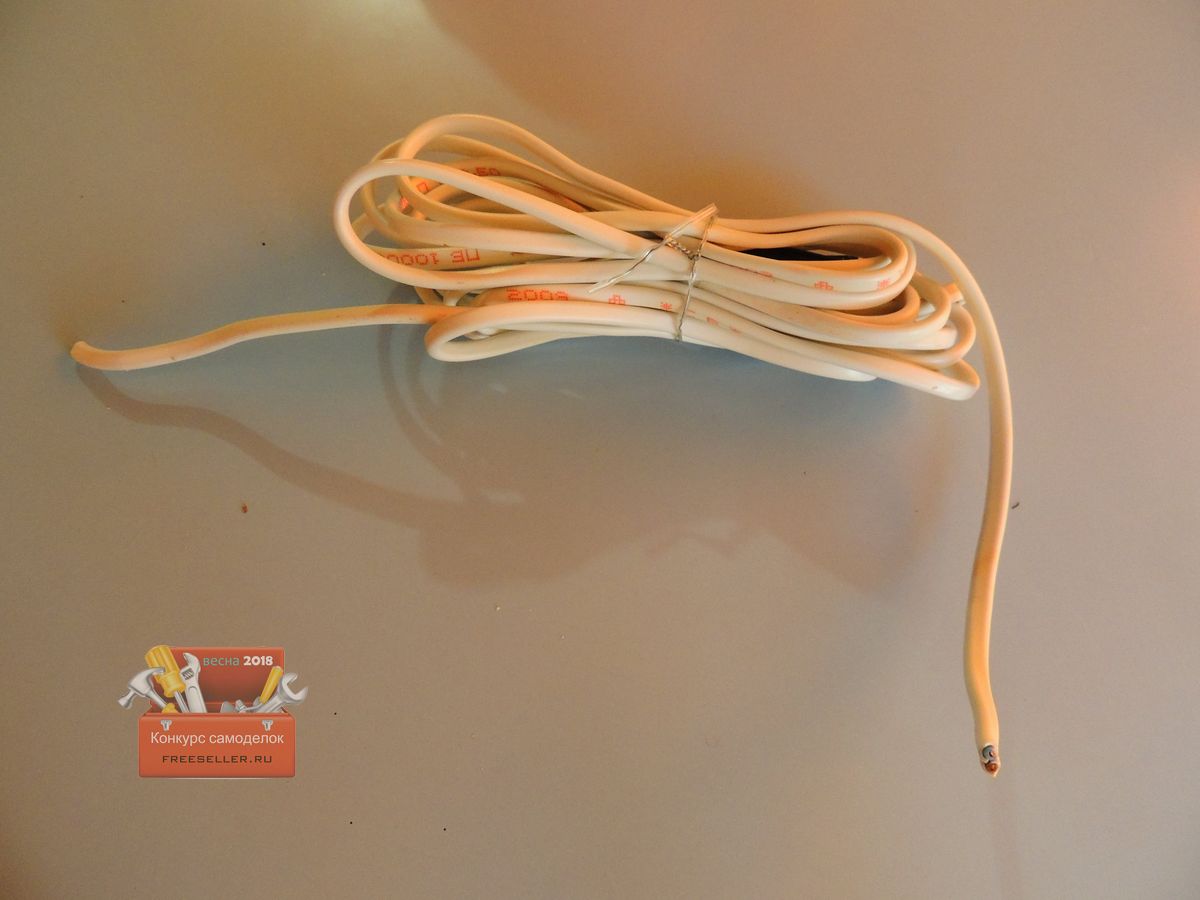

  • кабель 4 м.;
  • соединительный элемент.

Изготовление автомобильного фонаря

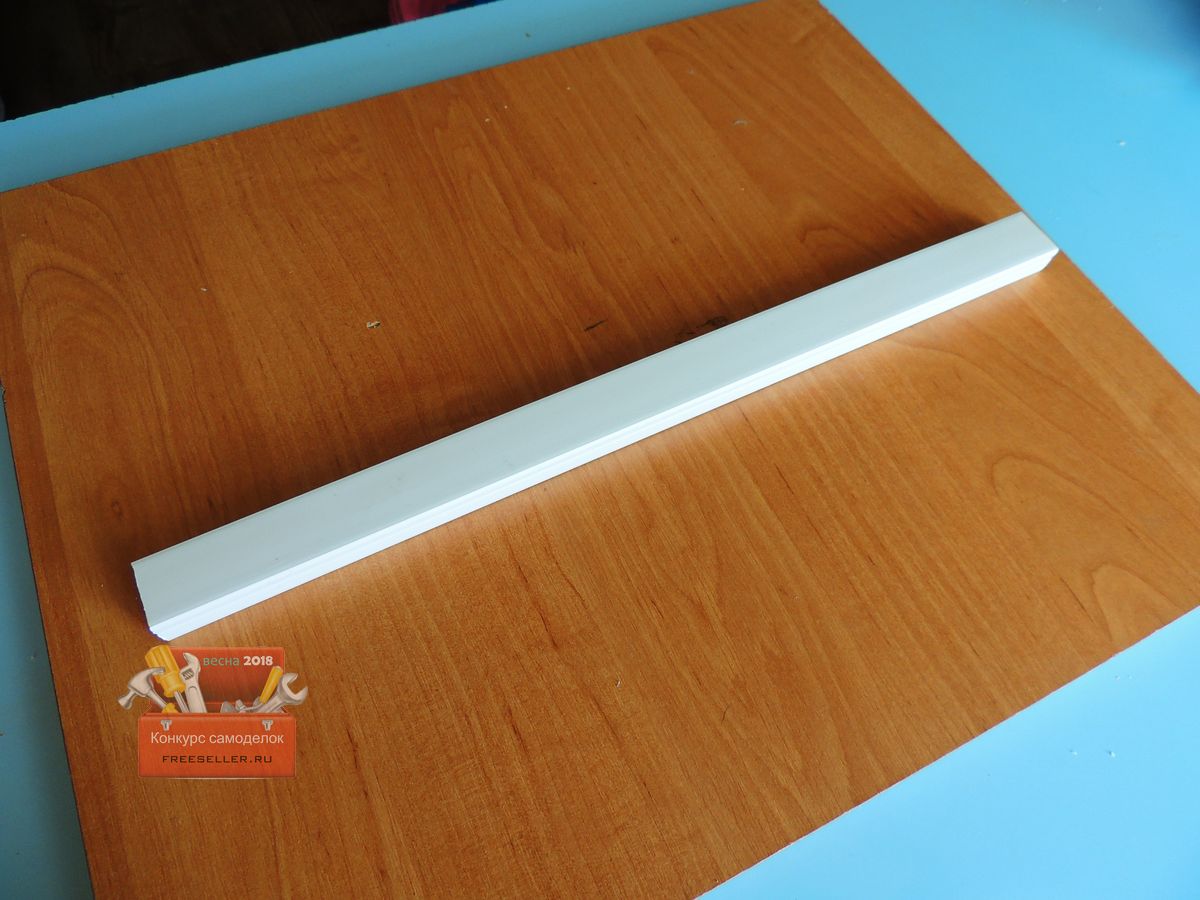

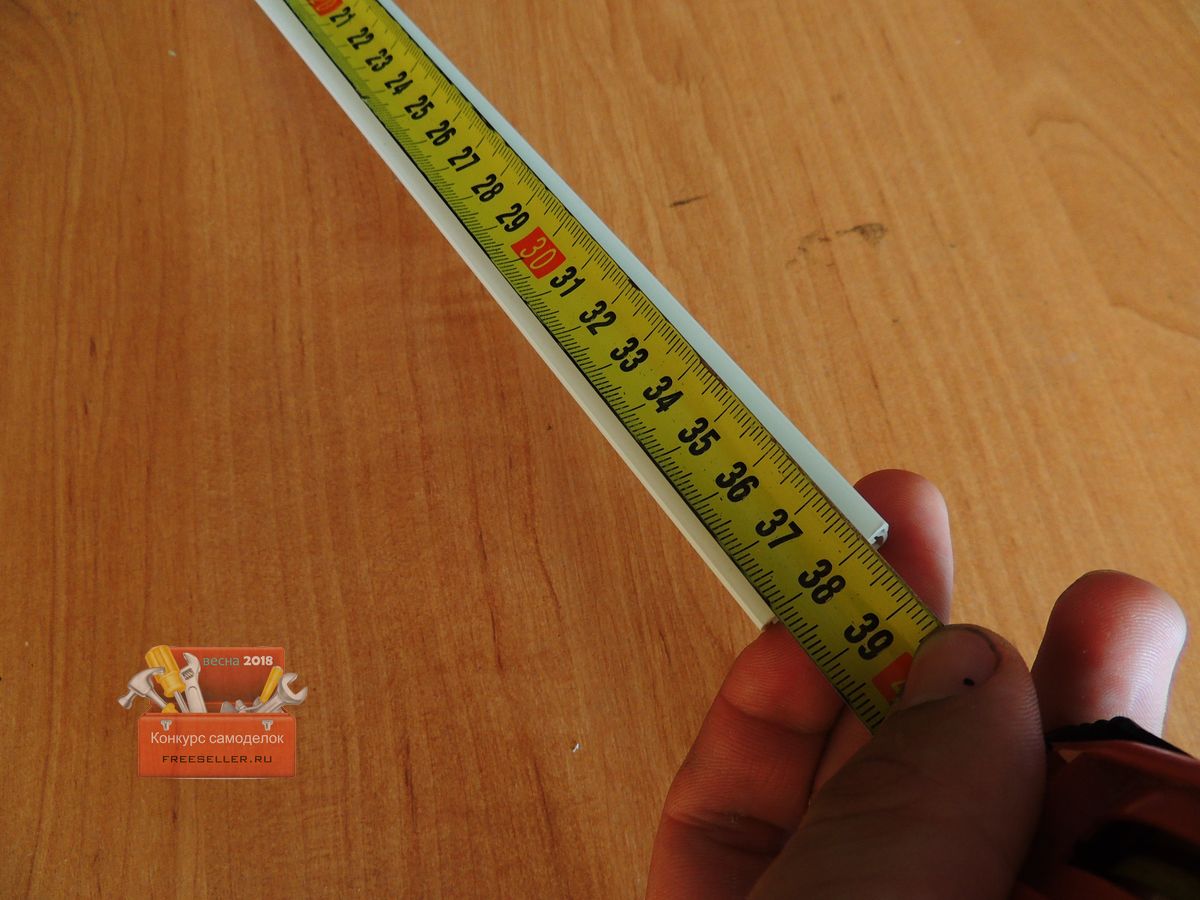

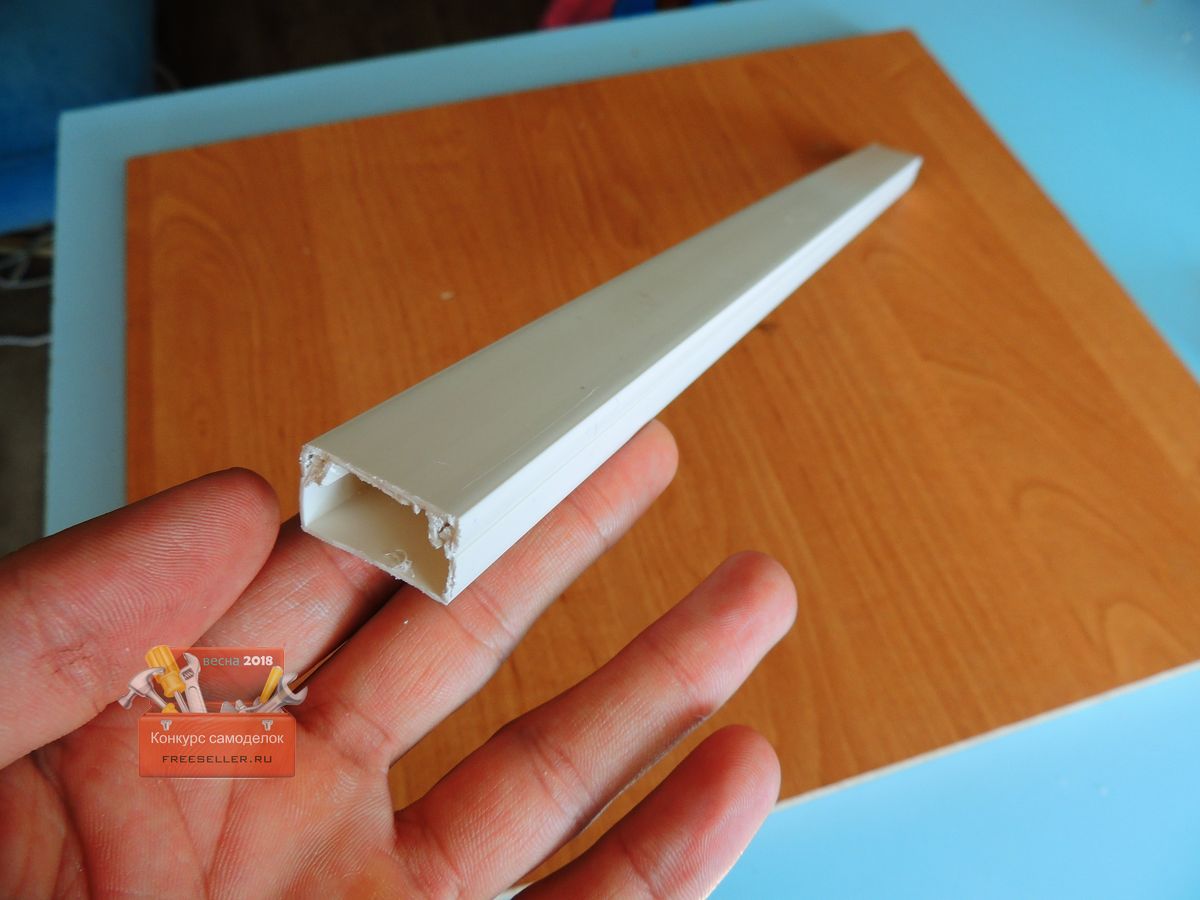

За основу корпуса решил взять короб для проводов размерами 1.8*2.5 см, отрезал кусок длиной 38 см.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

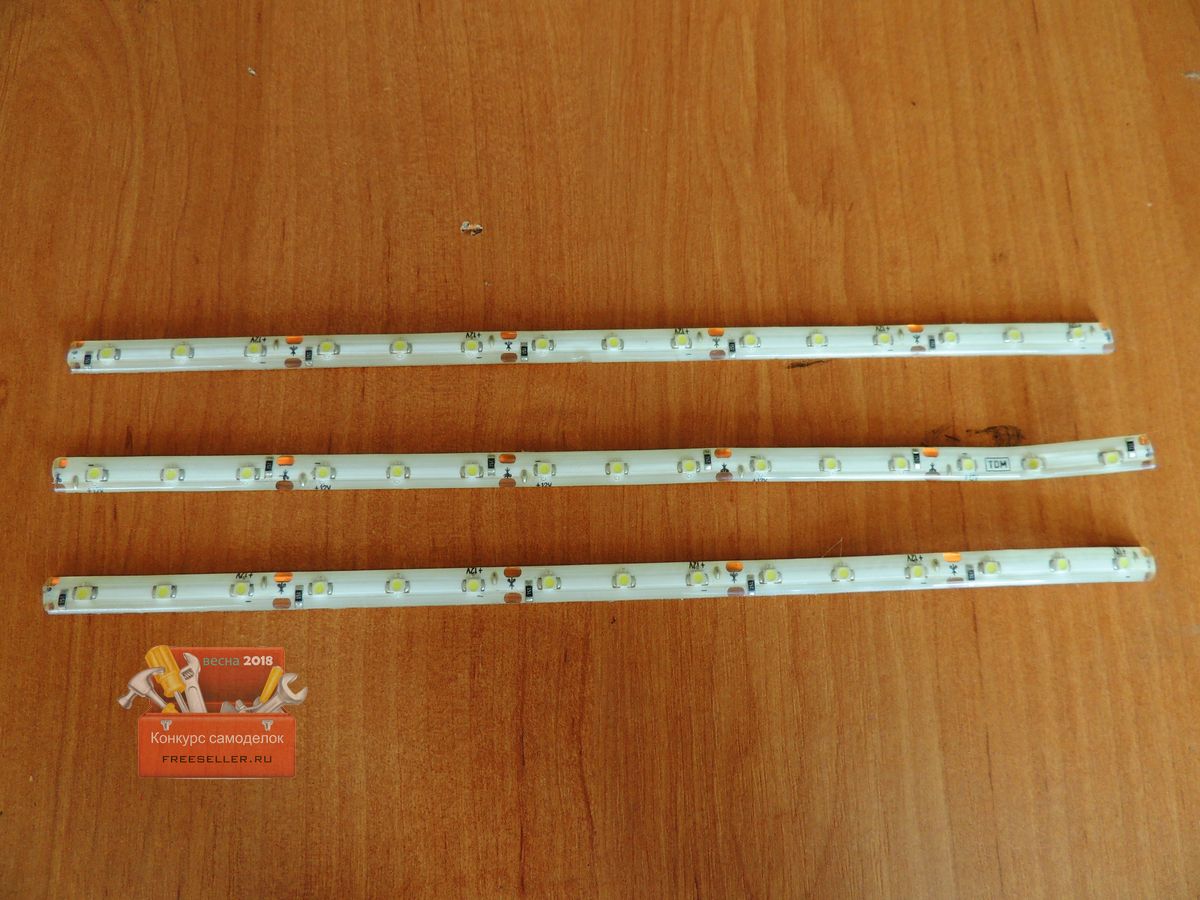

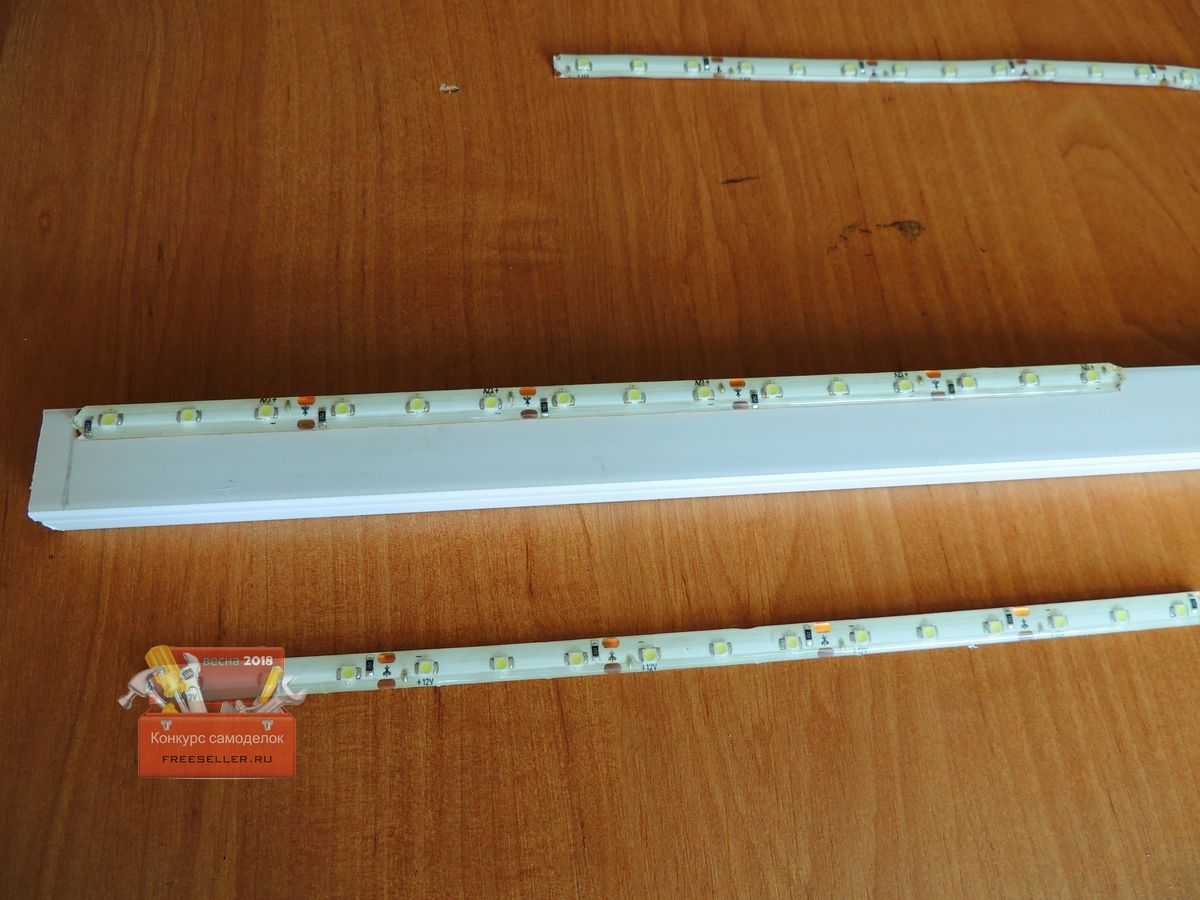

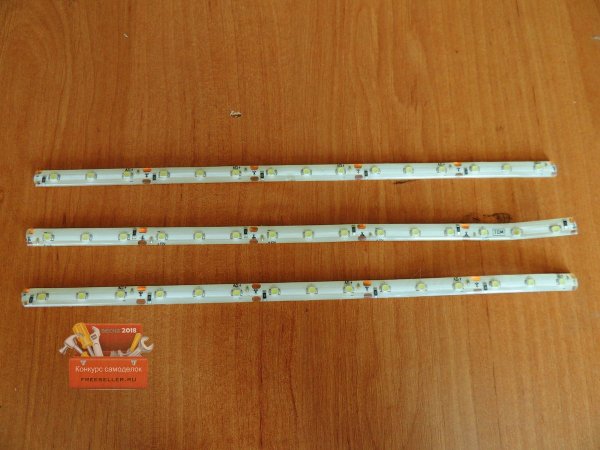

Далее в качестве освещения решил применить светодиодную ленту, нарезал три куска по 25 см.

Изготовление автомобильного светодиодного фонаря

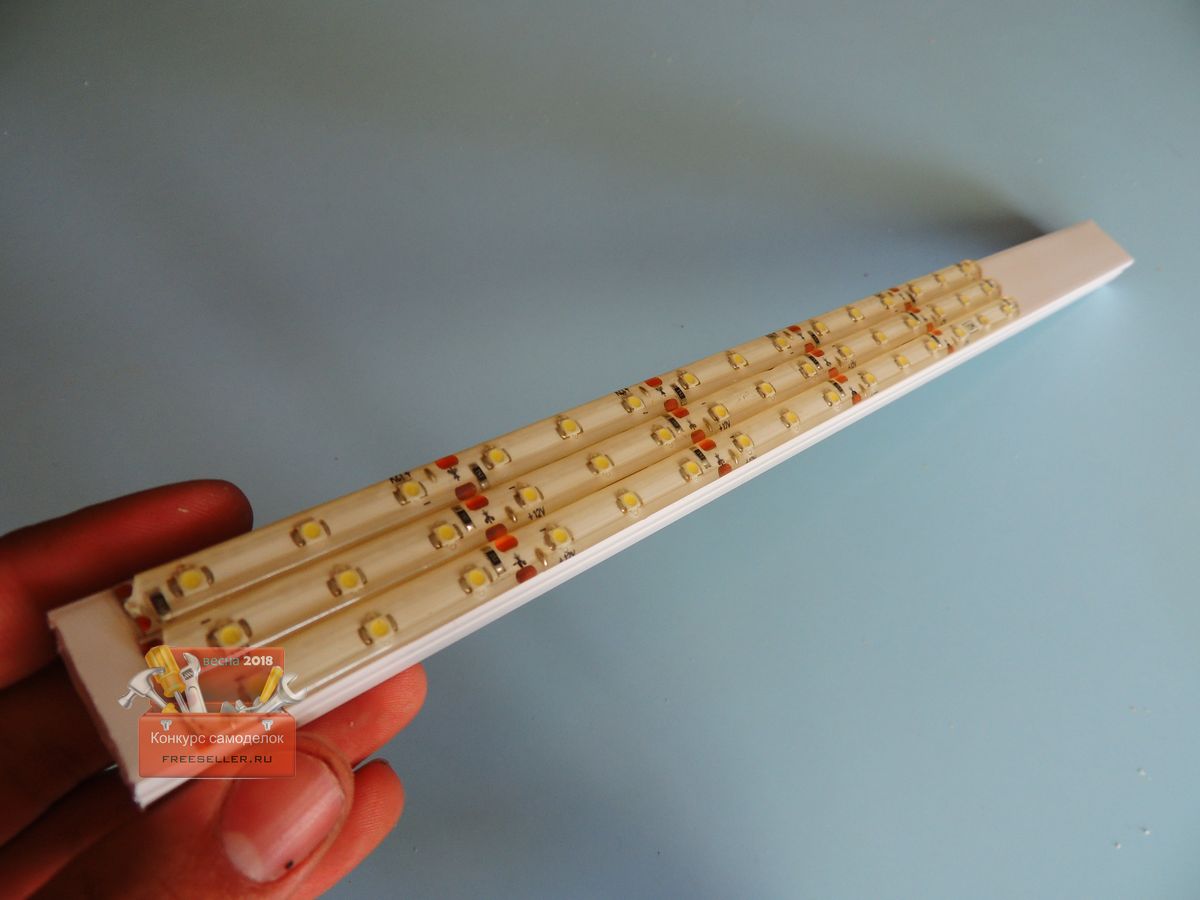

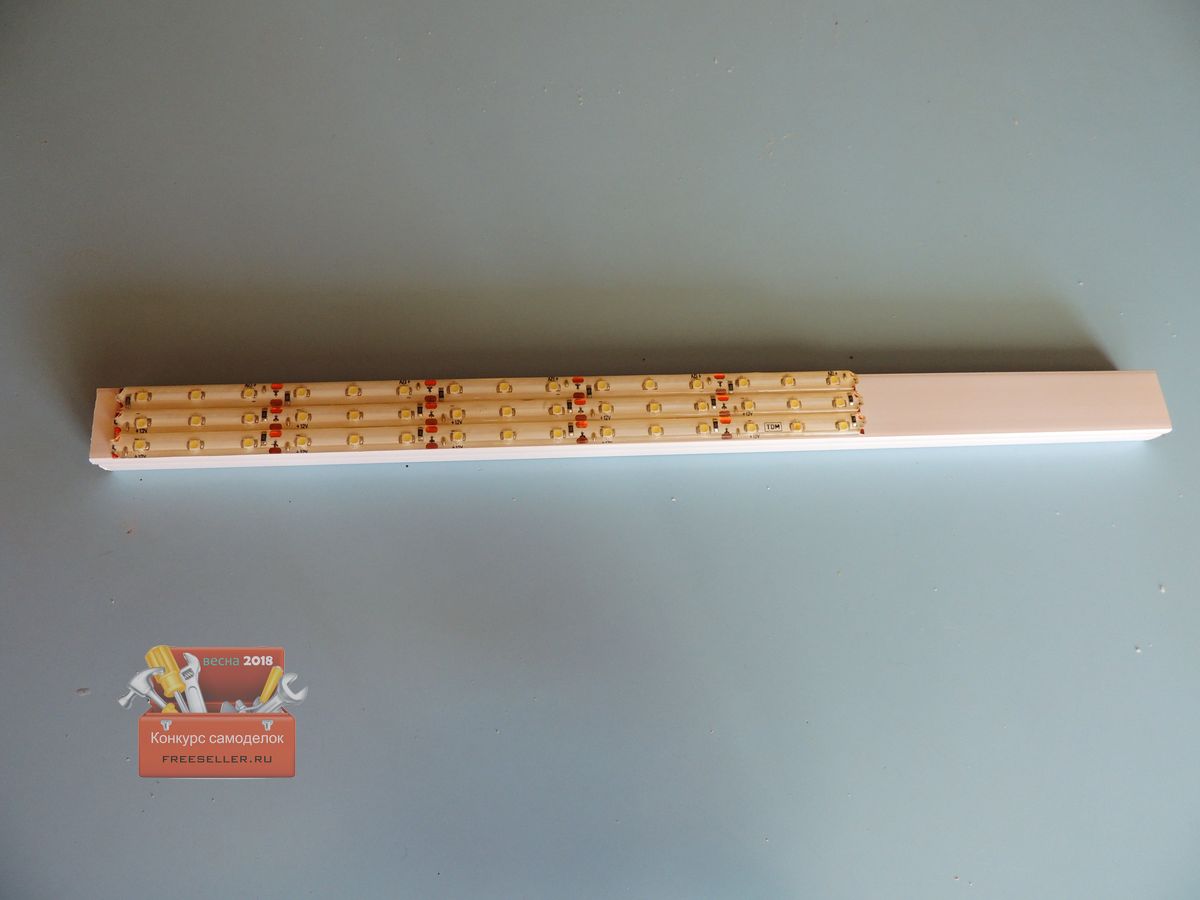

Далее приклеил их на поверхность корпуса, немного отступил от края оставив место для проводов.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

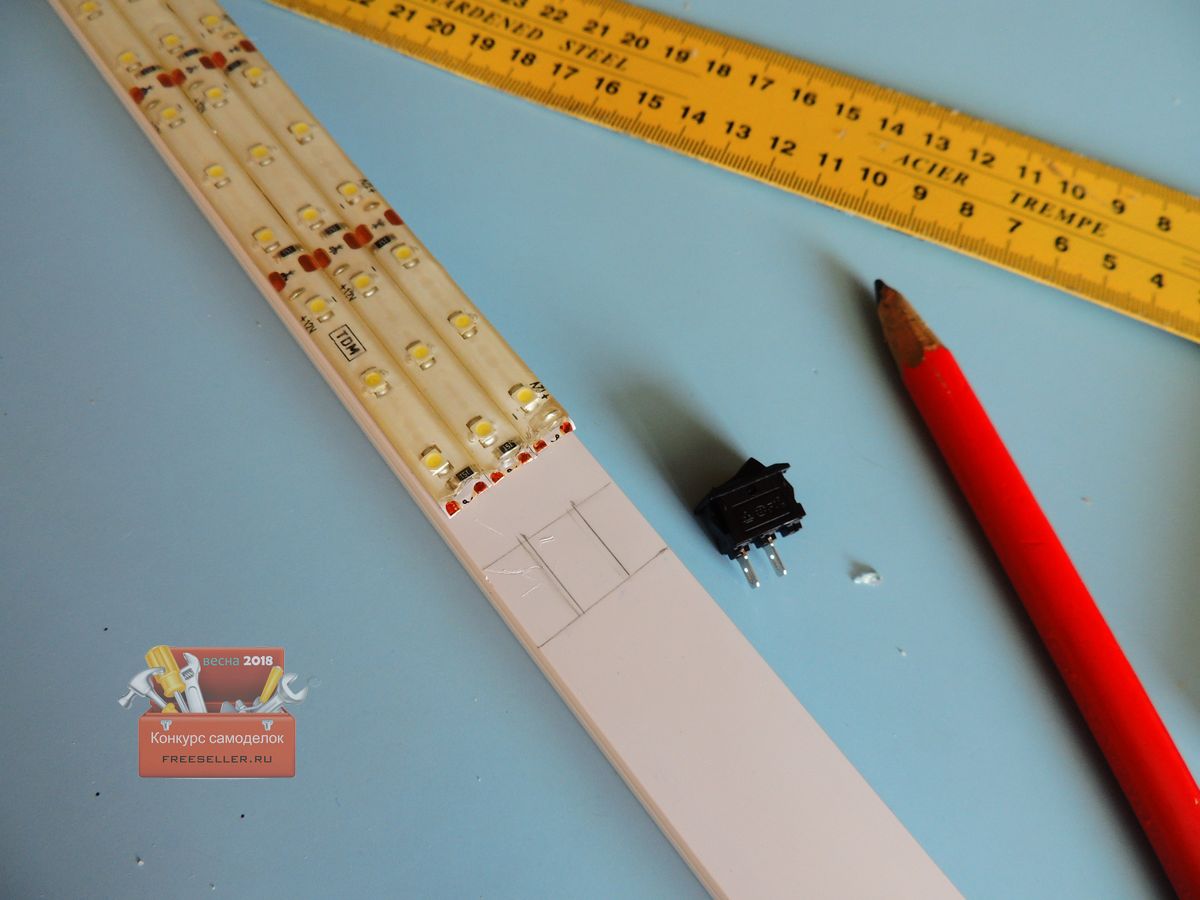

Затем расчертил место под включатель.

Изготовление автомобильного светодиодного фонаря

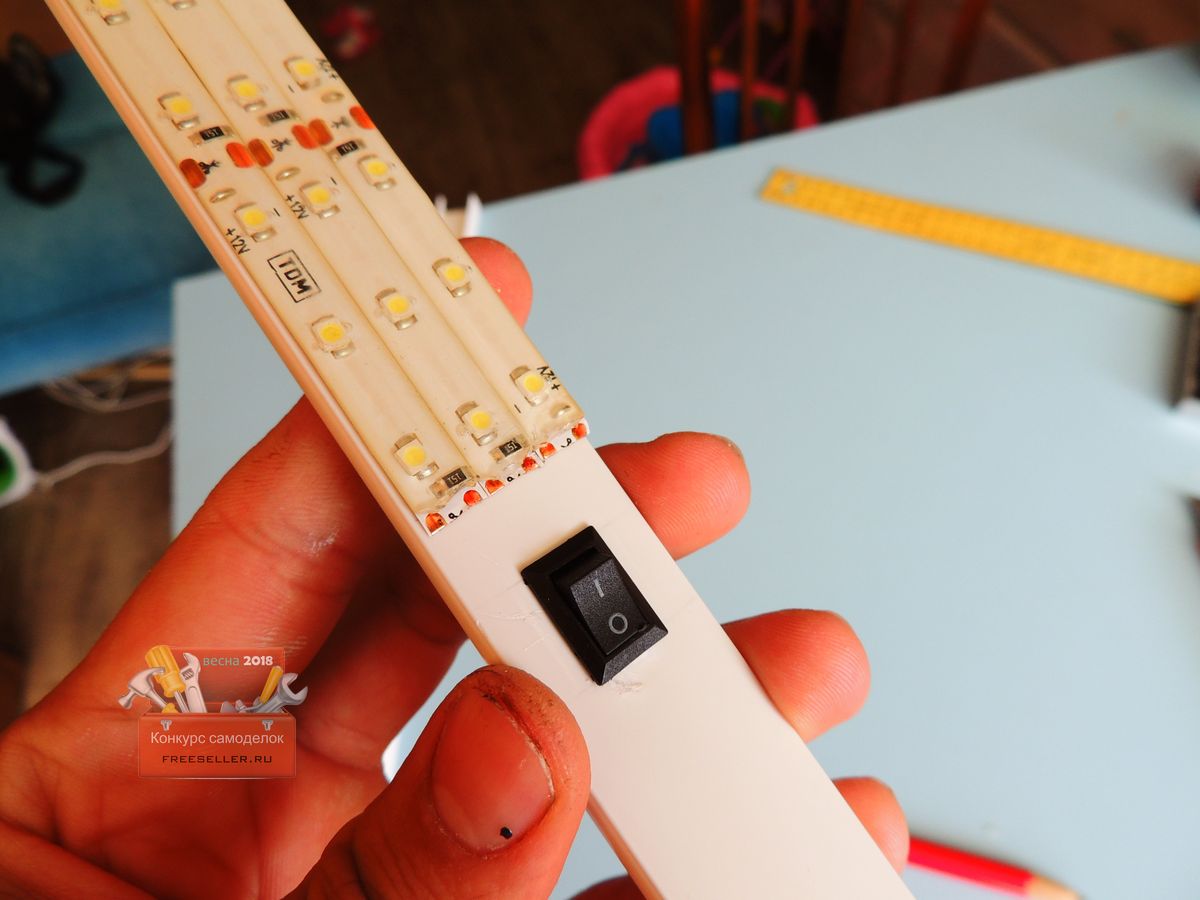

Вырезал и установил его.

Изготовление автомобильного светодиодного фонаря

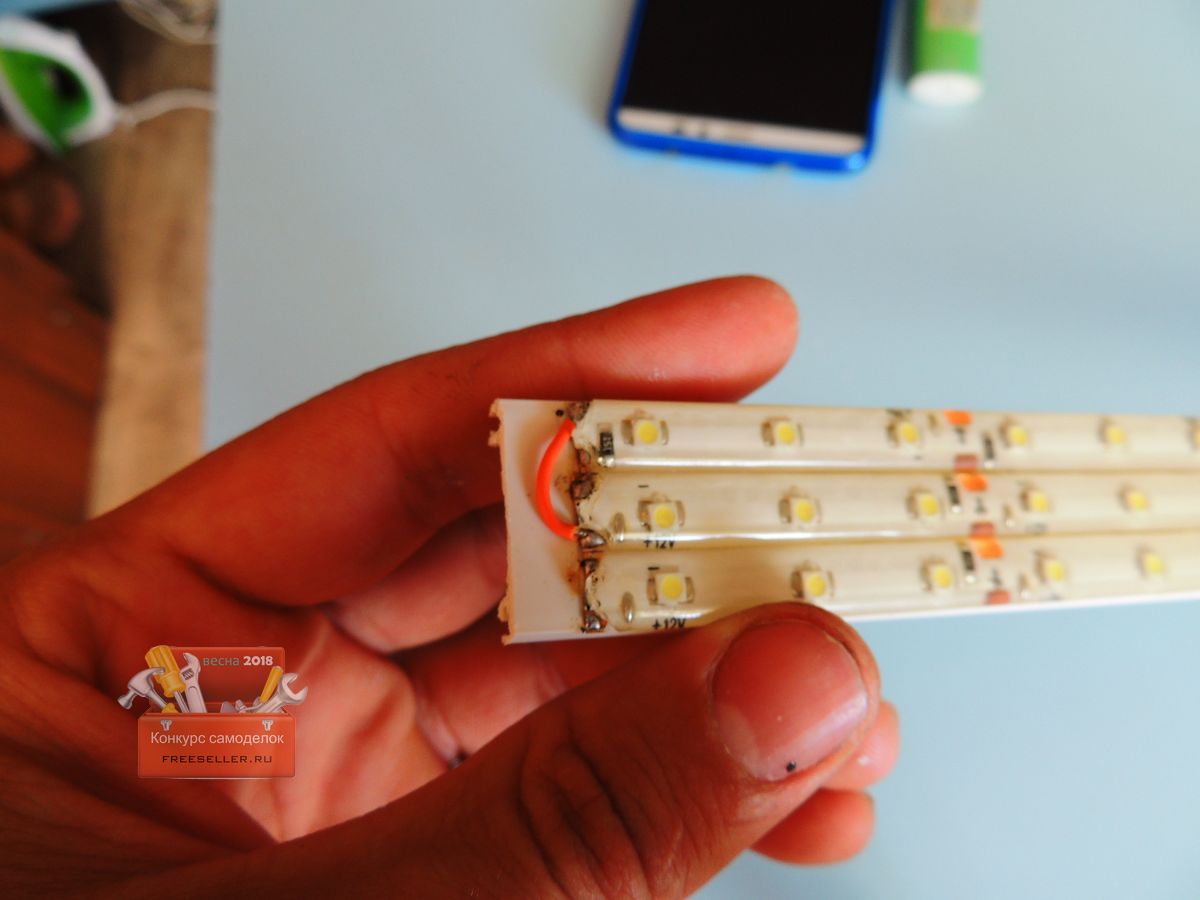

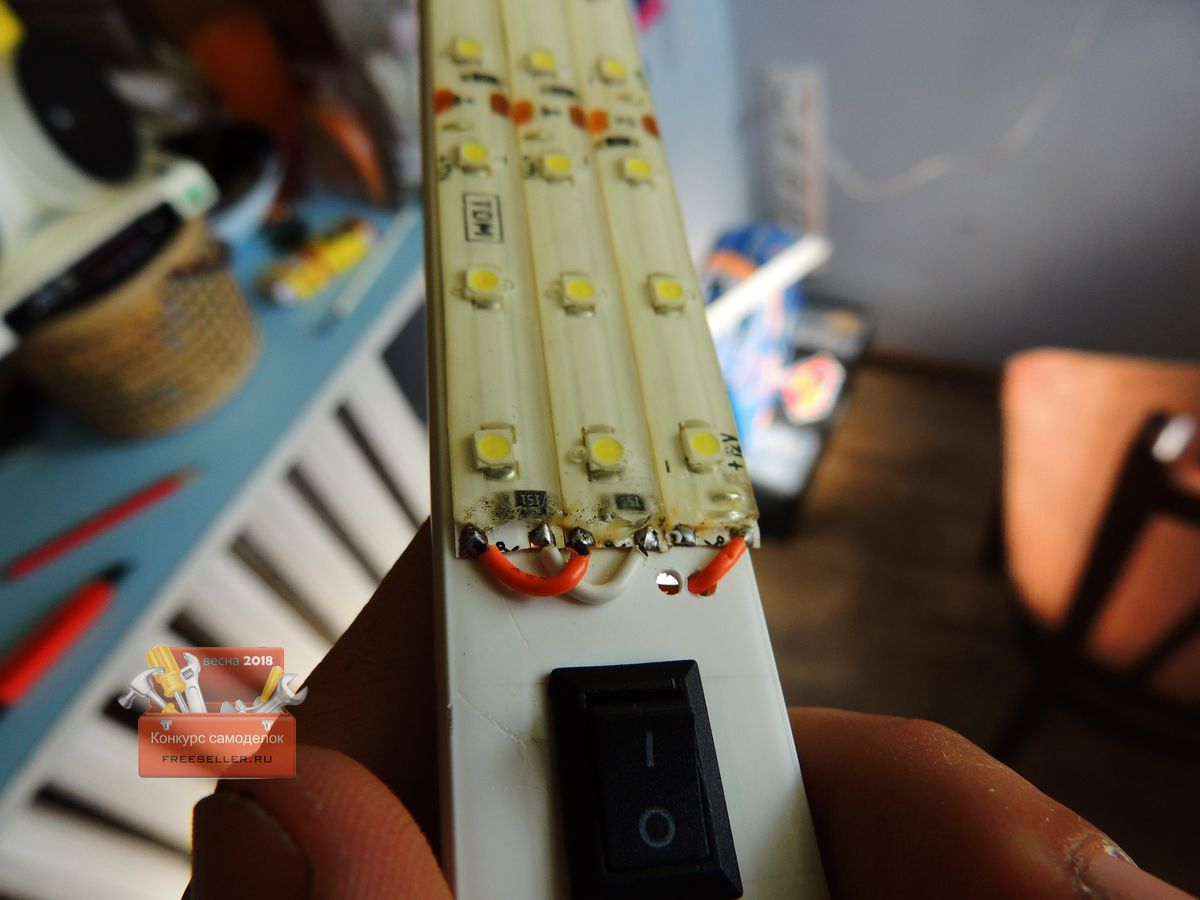

Далее параллельно припаял провода.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

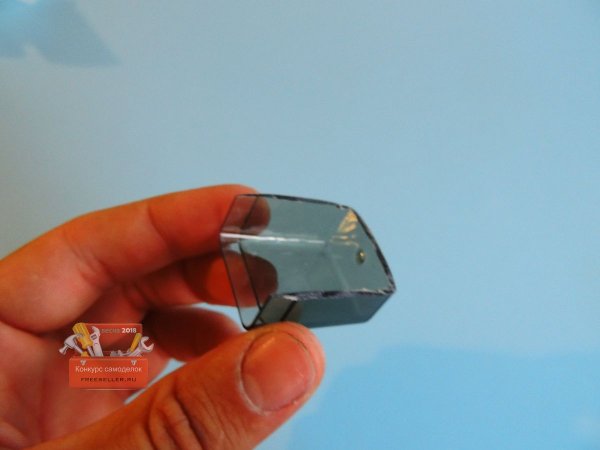

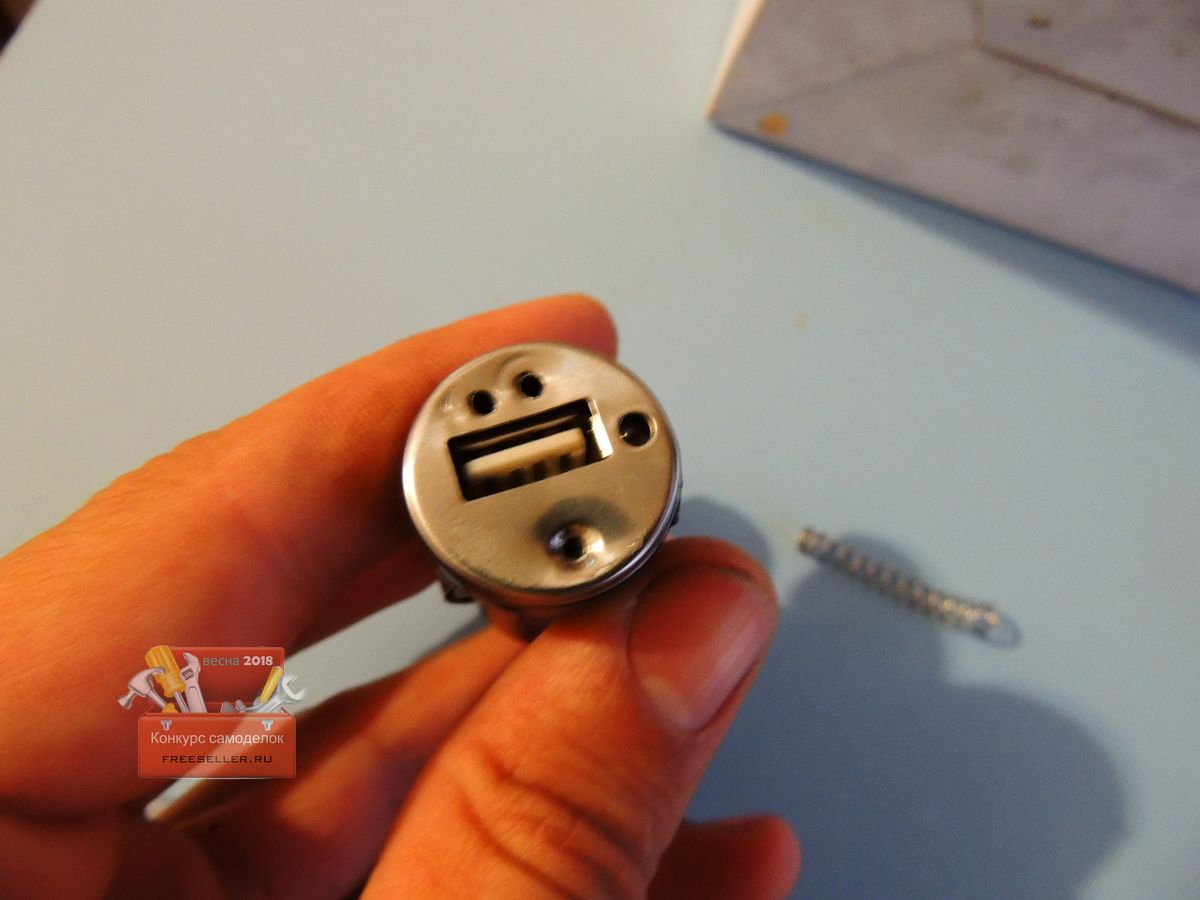

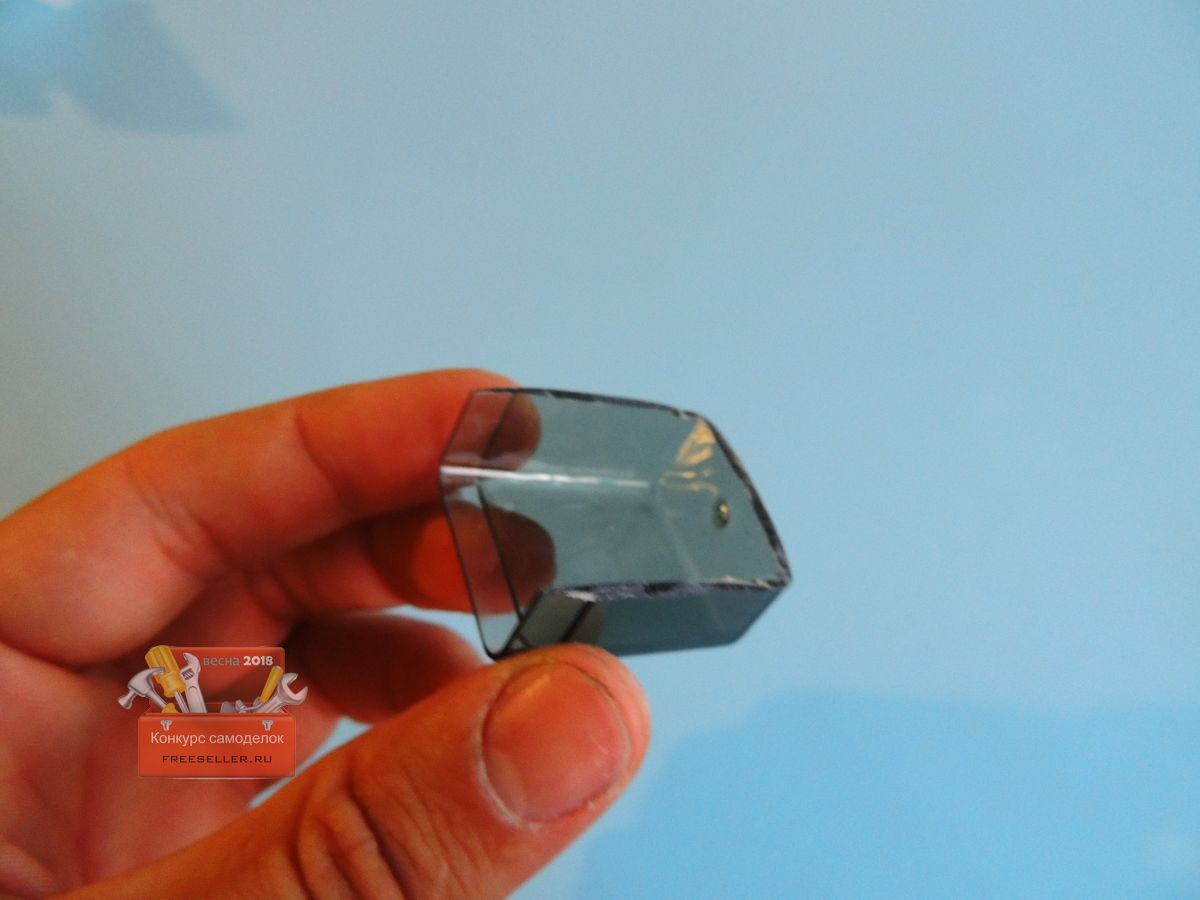

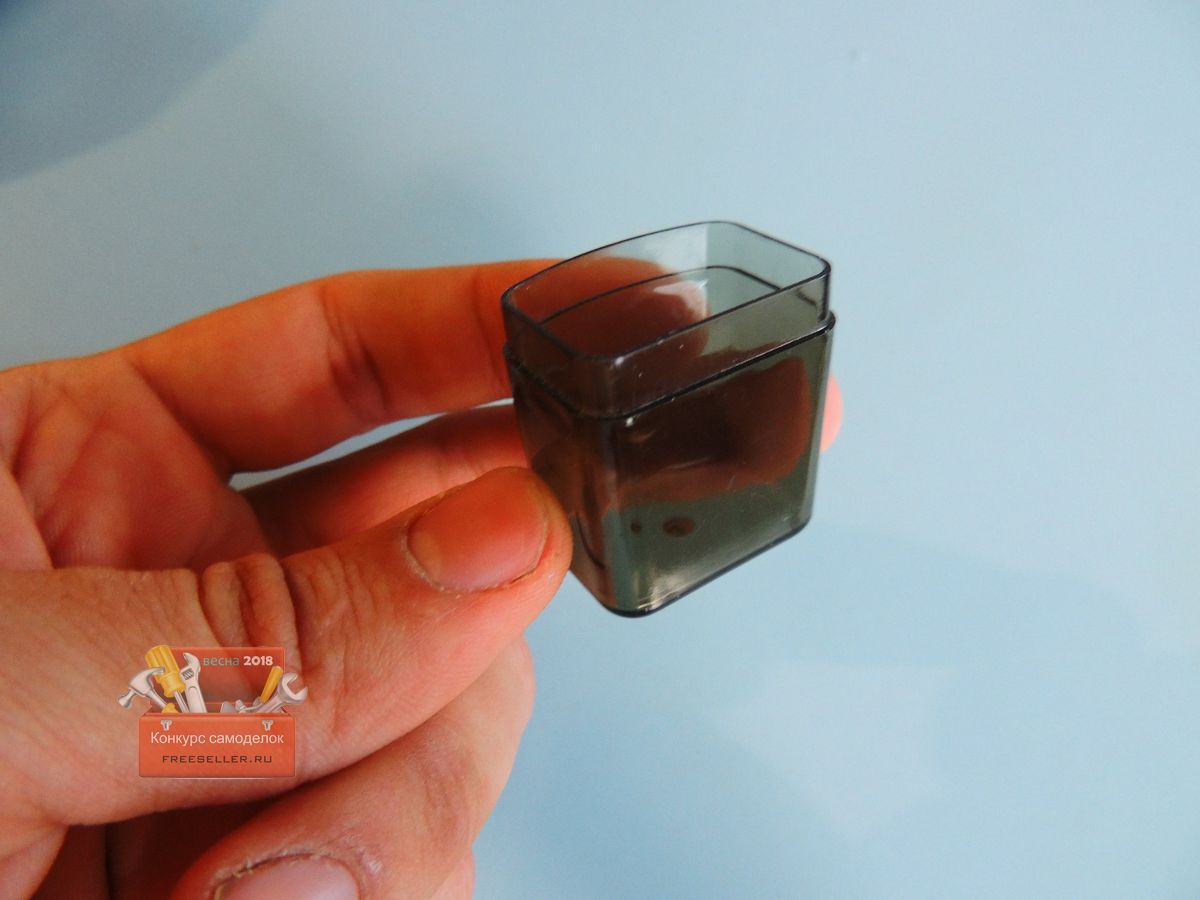

Затем для того чтобы установить гнездо под штекер, взял вот такой корпус от точилки, нижнюю часть срезал.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

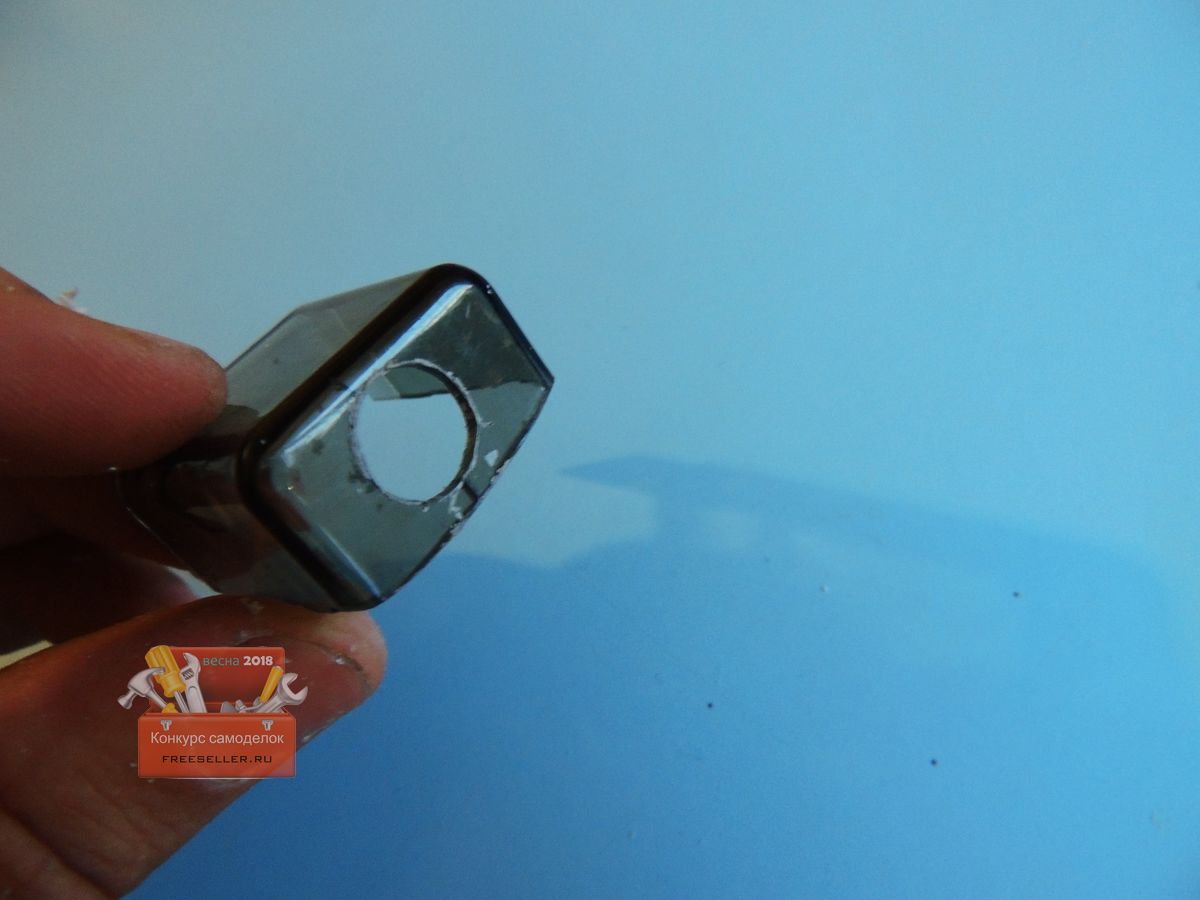

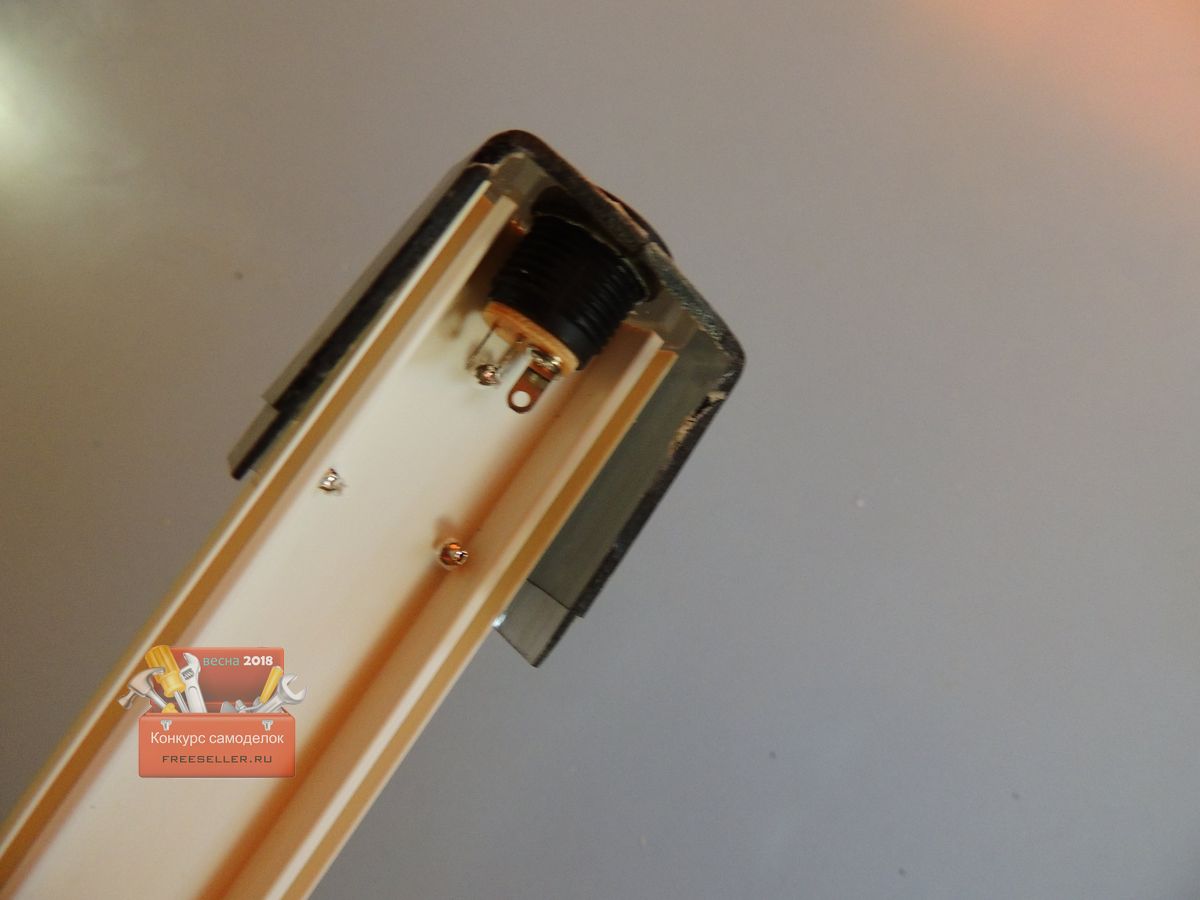

Далее просверлил отверстие под гнездо.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

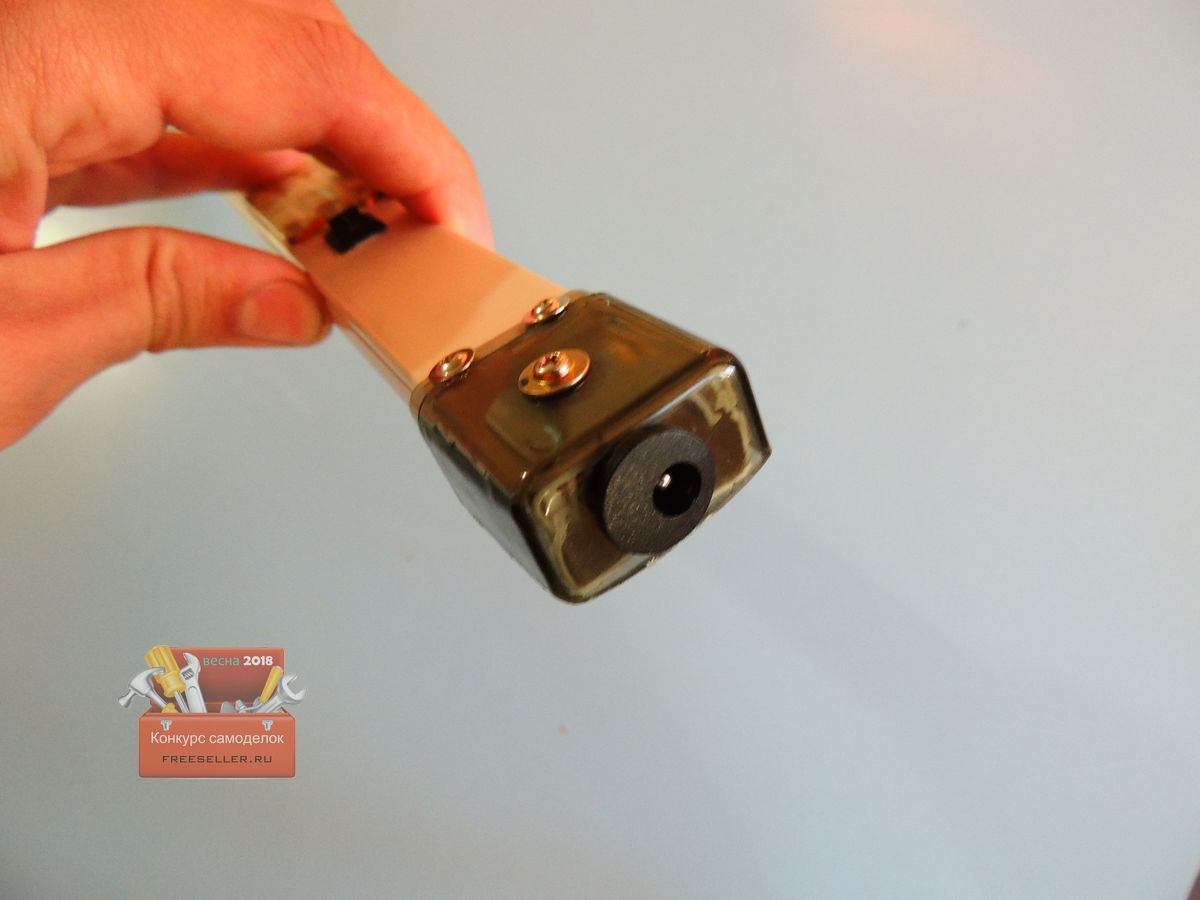

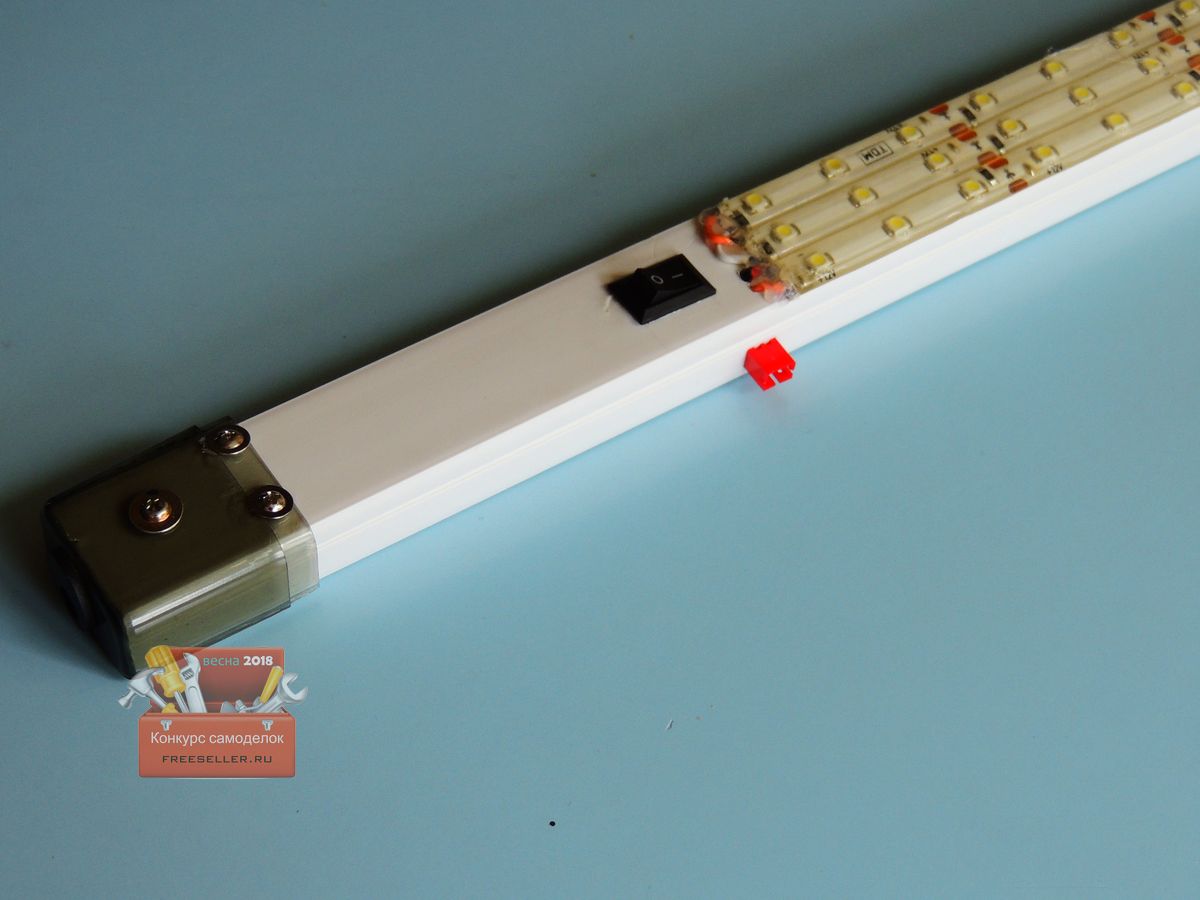

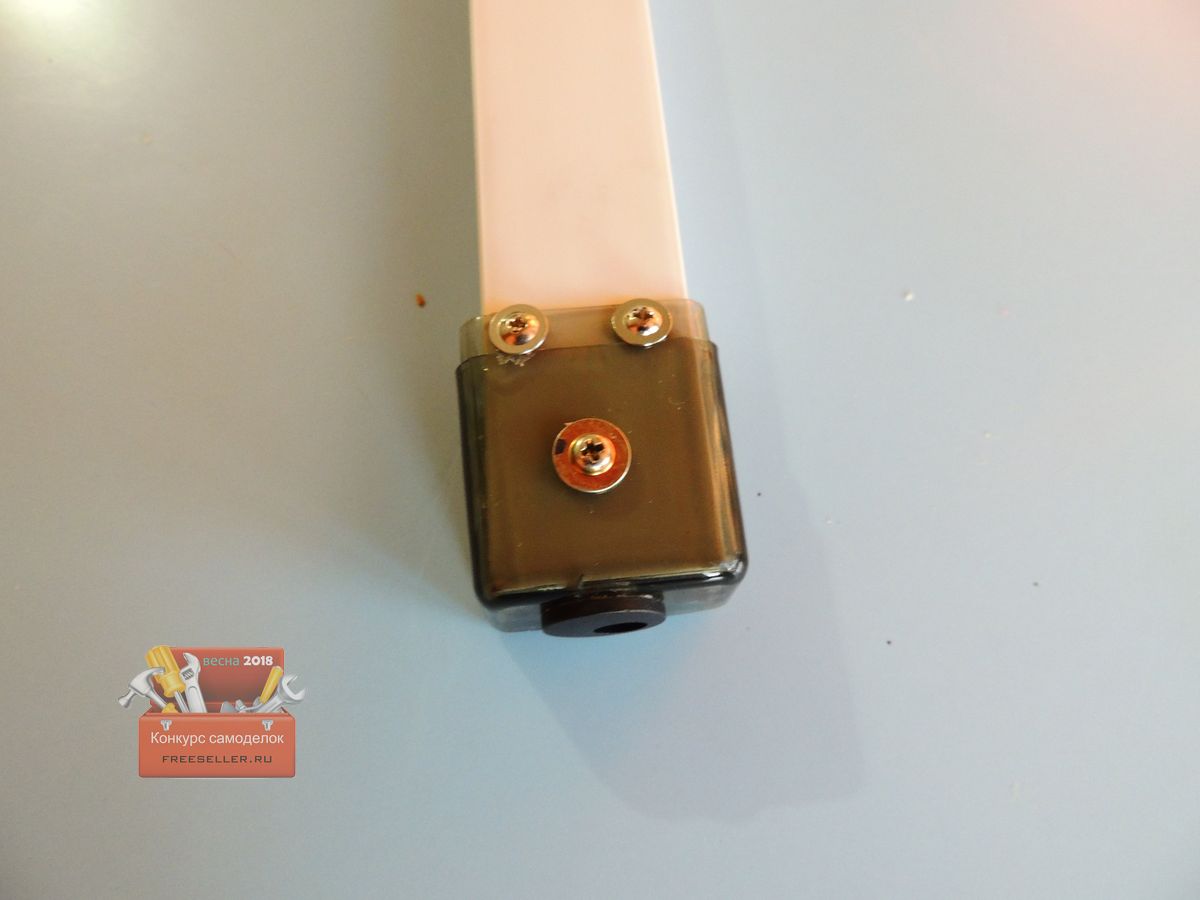

Затем при помощи небольших саморезов закрепил его на корпусе короба.

Изготовление автомобильного светодиодного фонаря

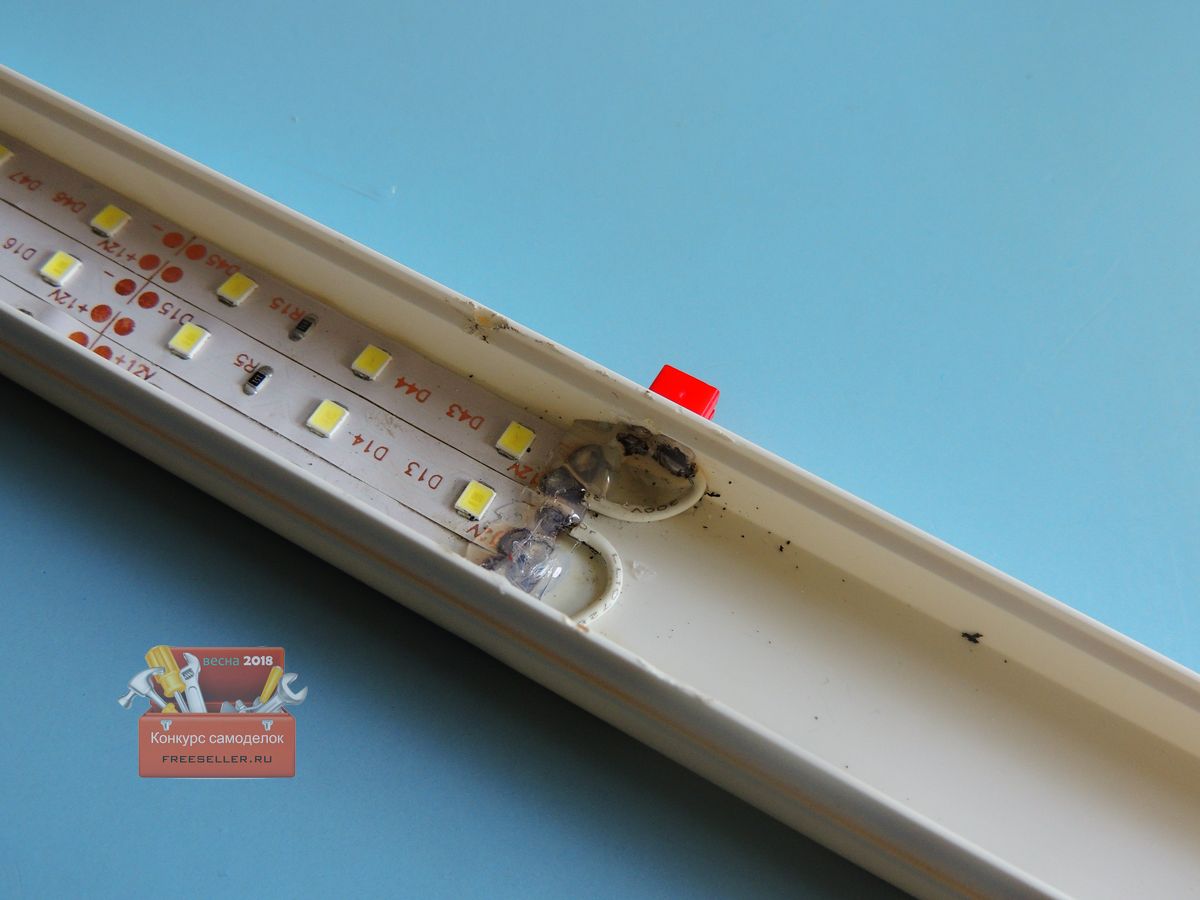

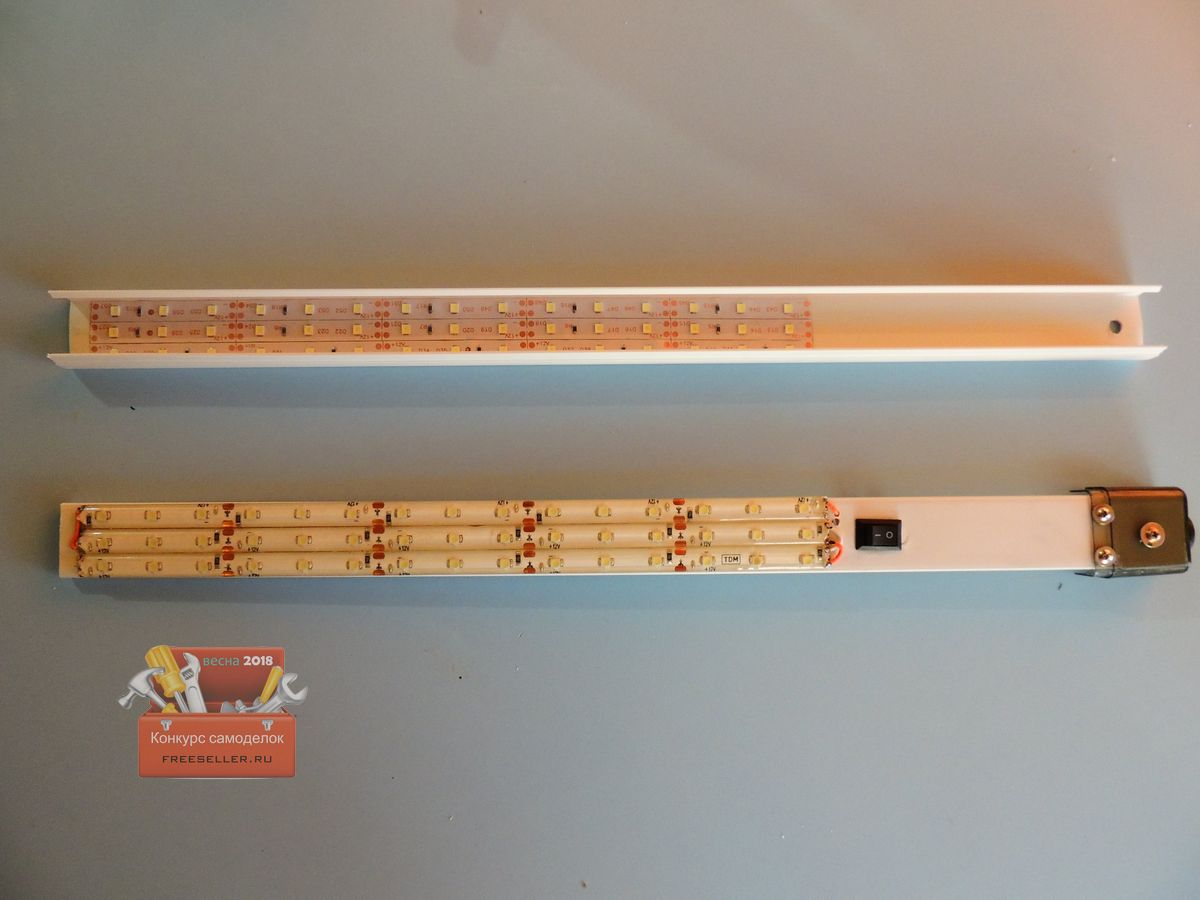

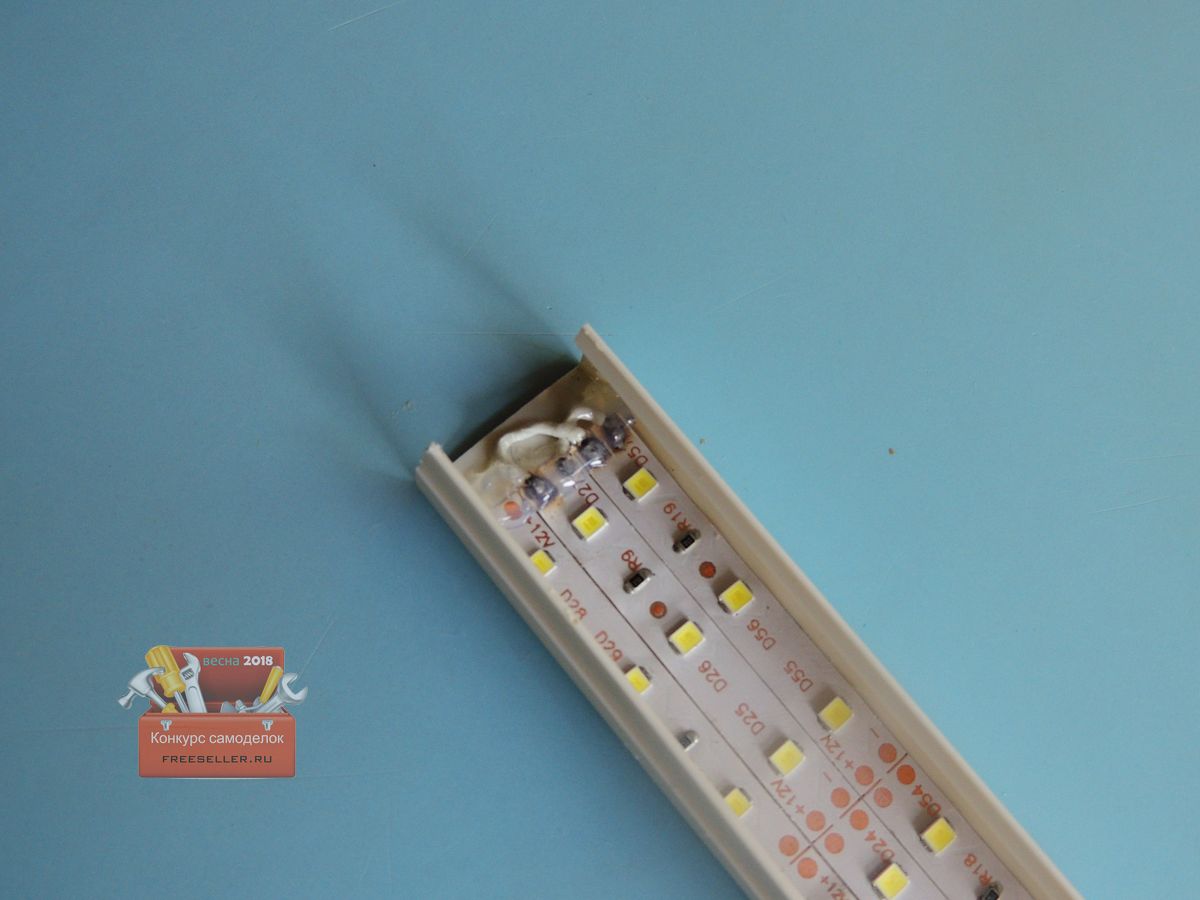

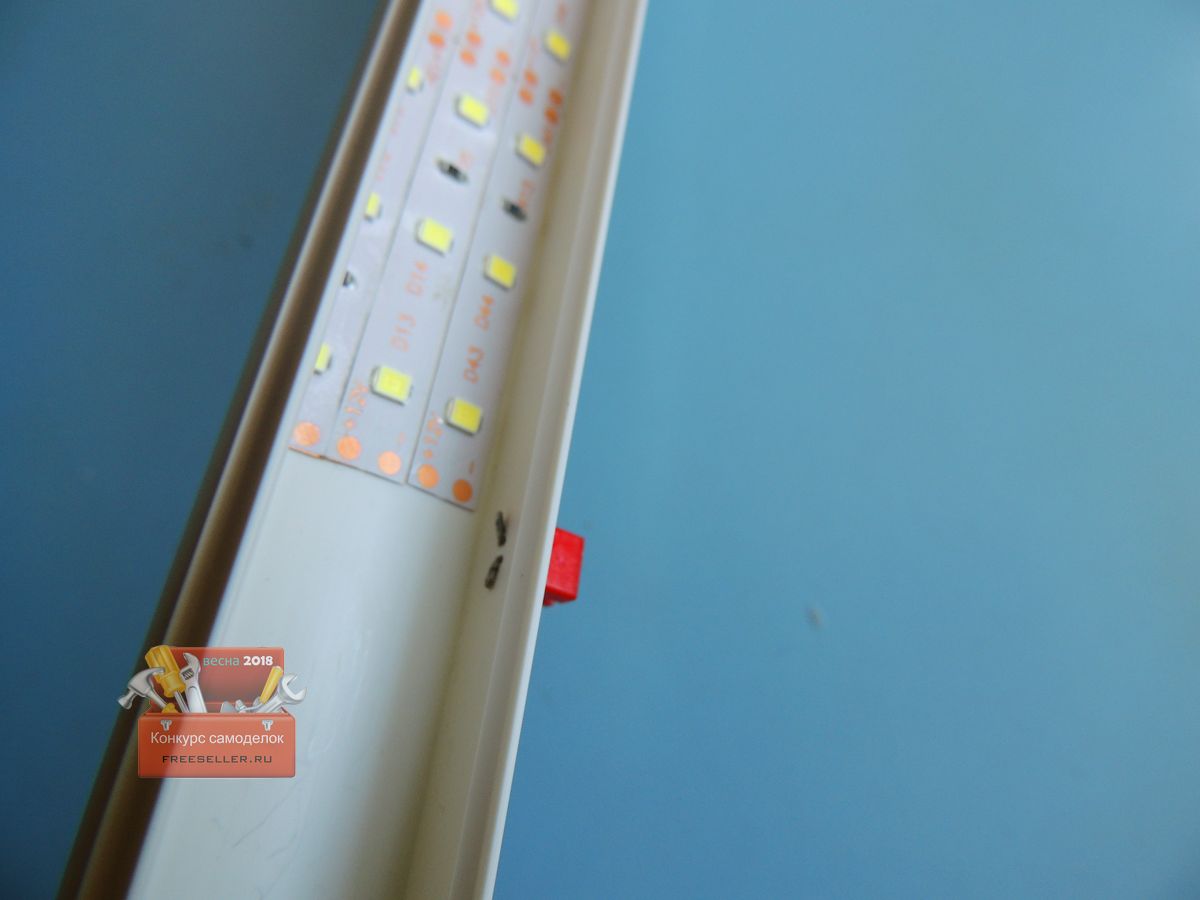

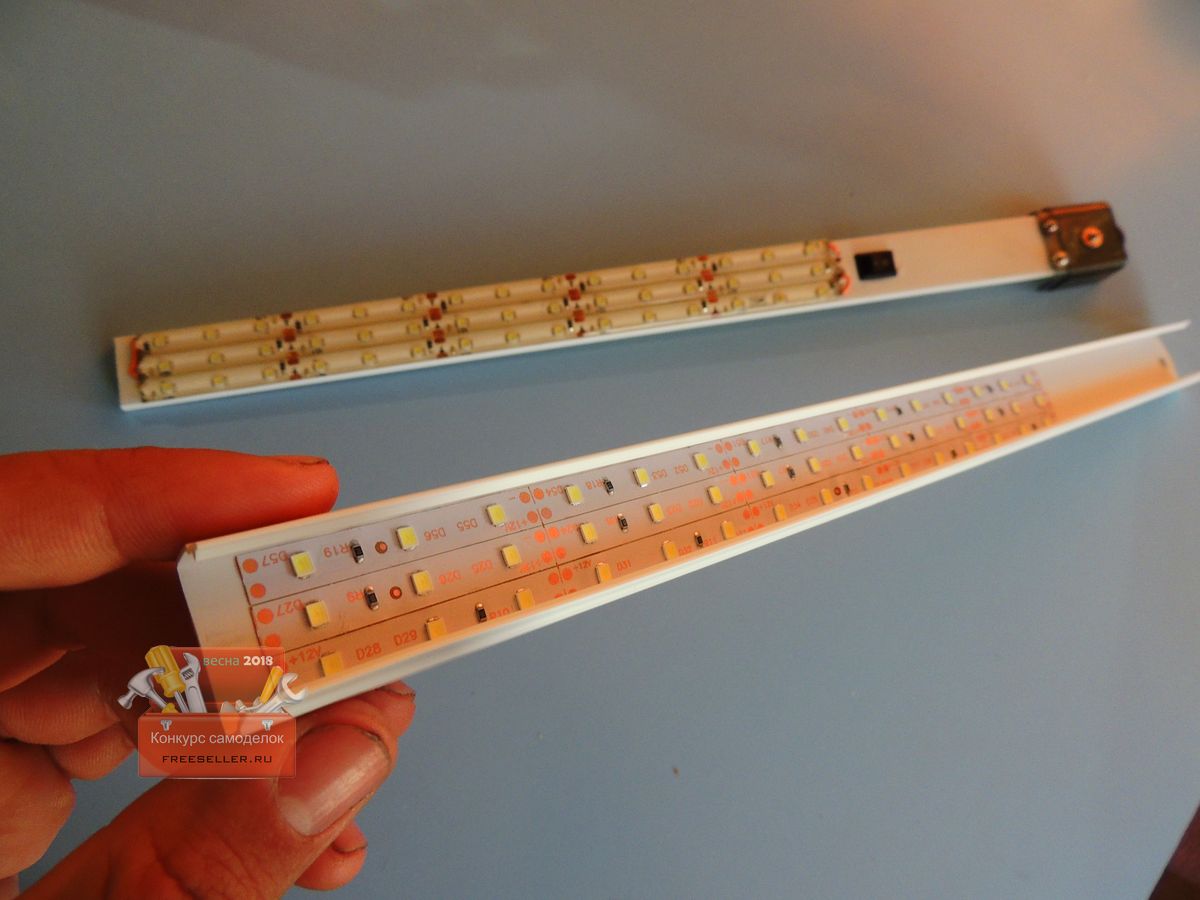

Хотел на этом остановится, но решил что можно кое что добавить, а именно дополнительные светодиодные полоски, внутренности короба позволяли это сделать. Взял еще три полоски по 25 см и наклеил.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

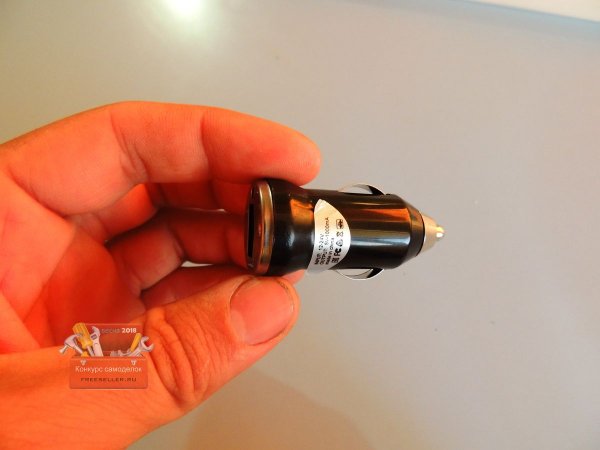

Питаться вся конструкция будет через автомобильный штекер от прикуривателя, у меня как раз поломанный завалялся, главное, что через него можно подать 12 в.

Изготовление автомобильного светодиодного фонаря


Разобрал его, просверлил два отверстия под провода, припаял "+"и "-".

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

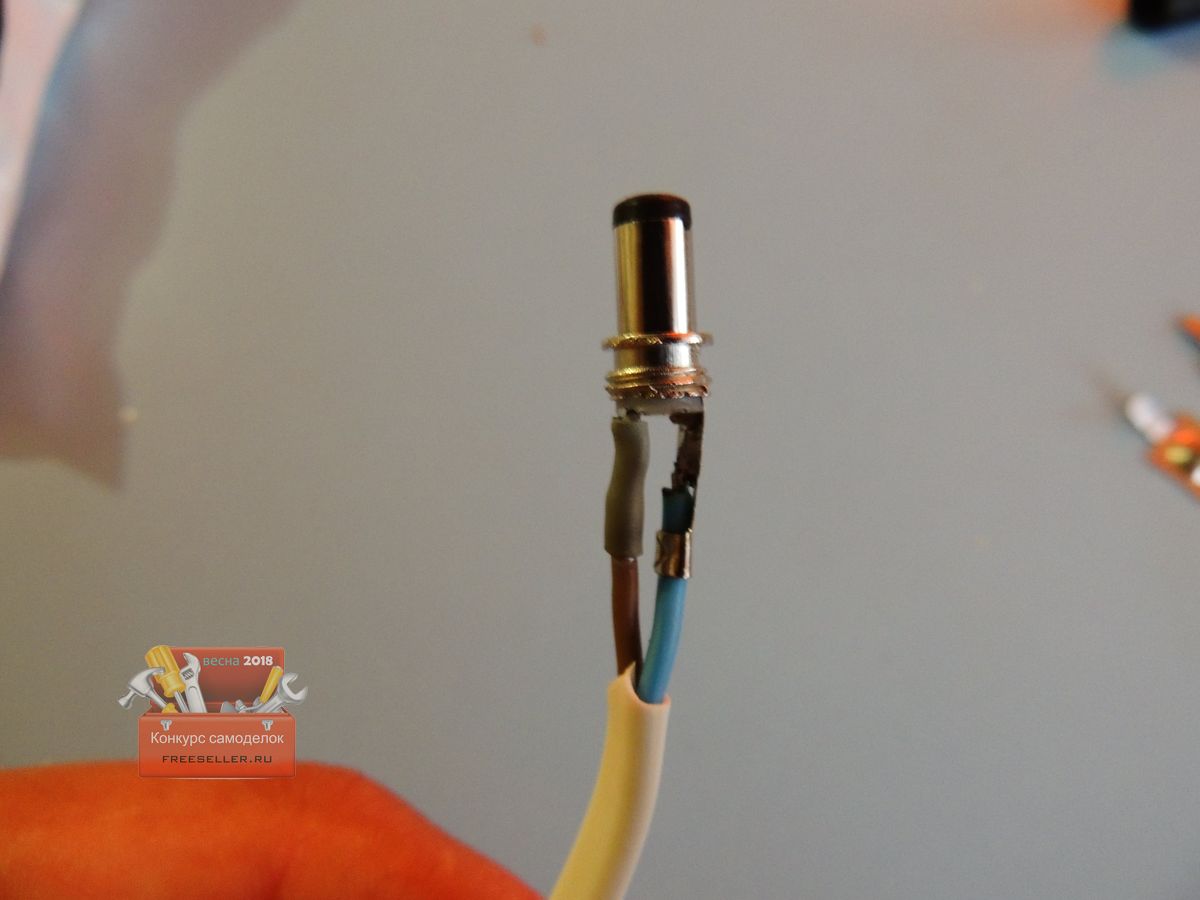

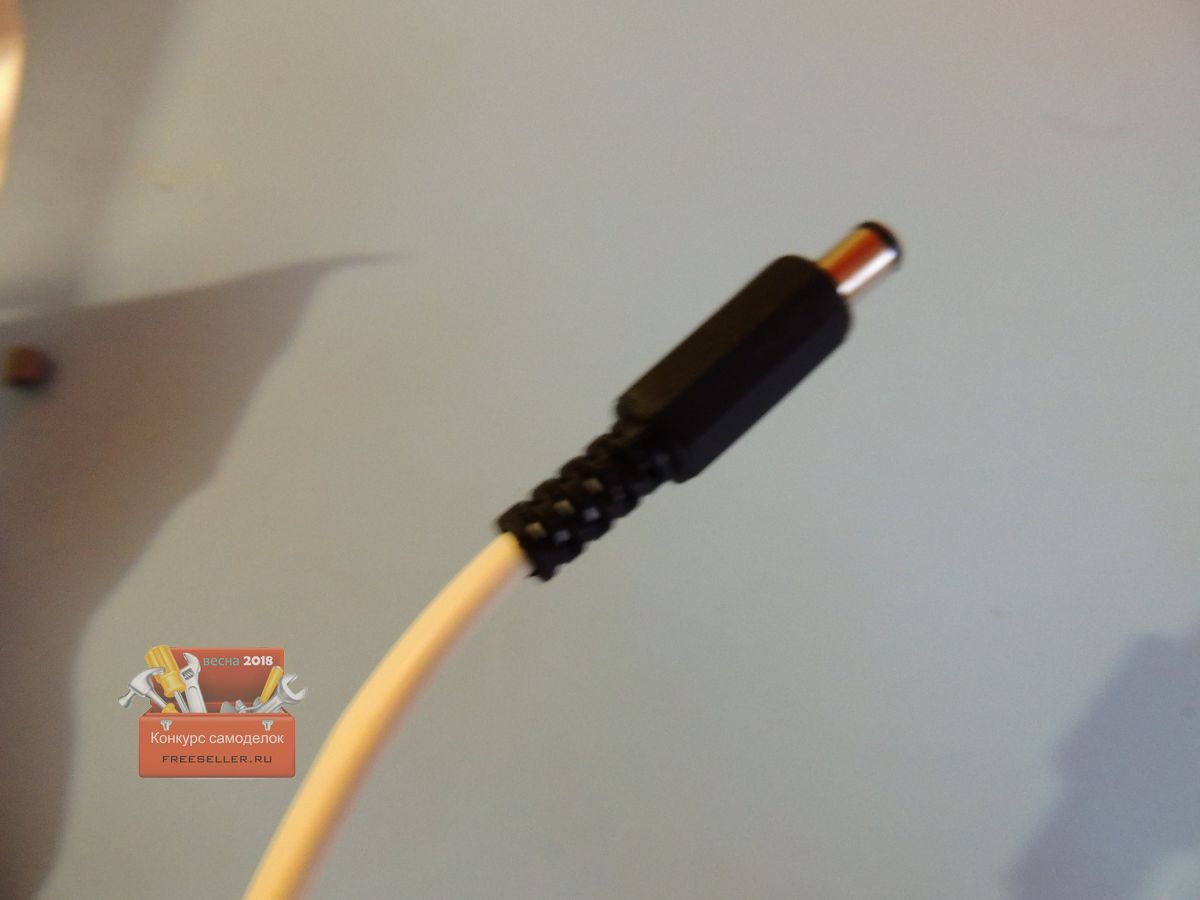

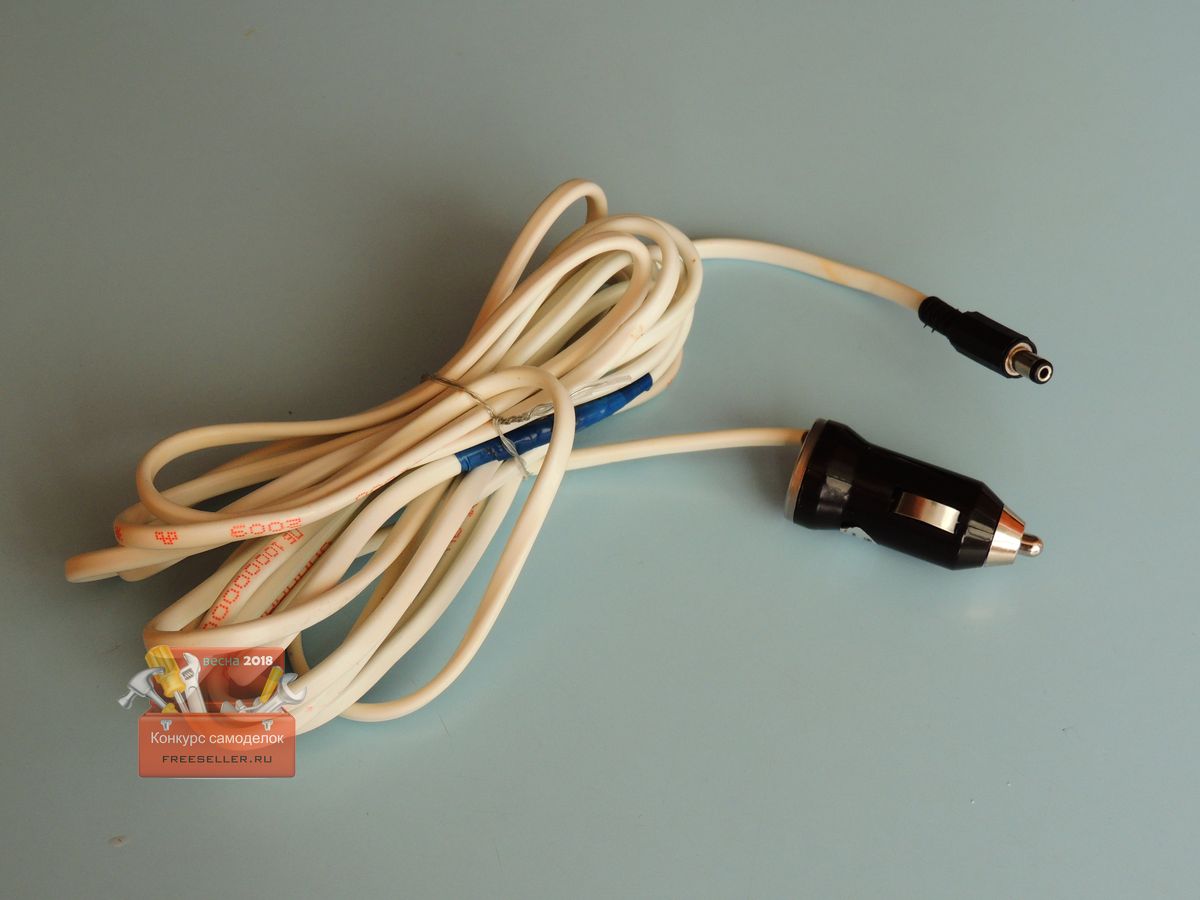

К другому концу провода припаял другой штекер.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря


Получилось следующее.

Изготовление автомобильного светодиодного фонаря

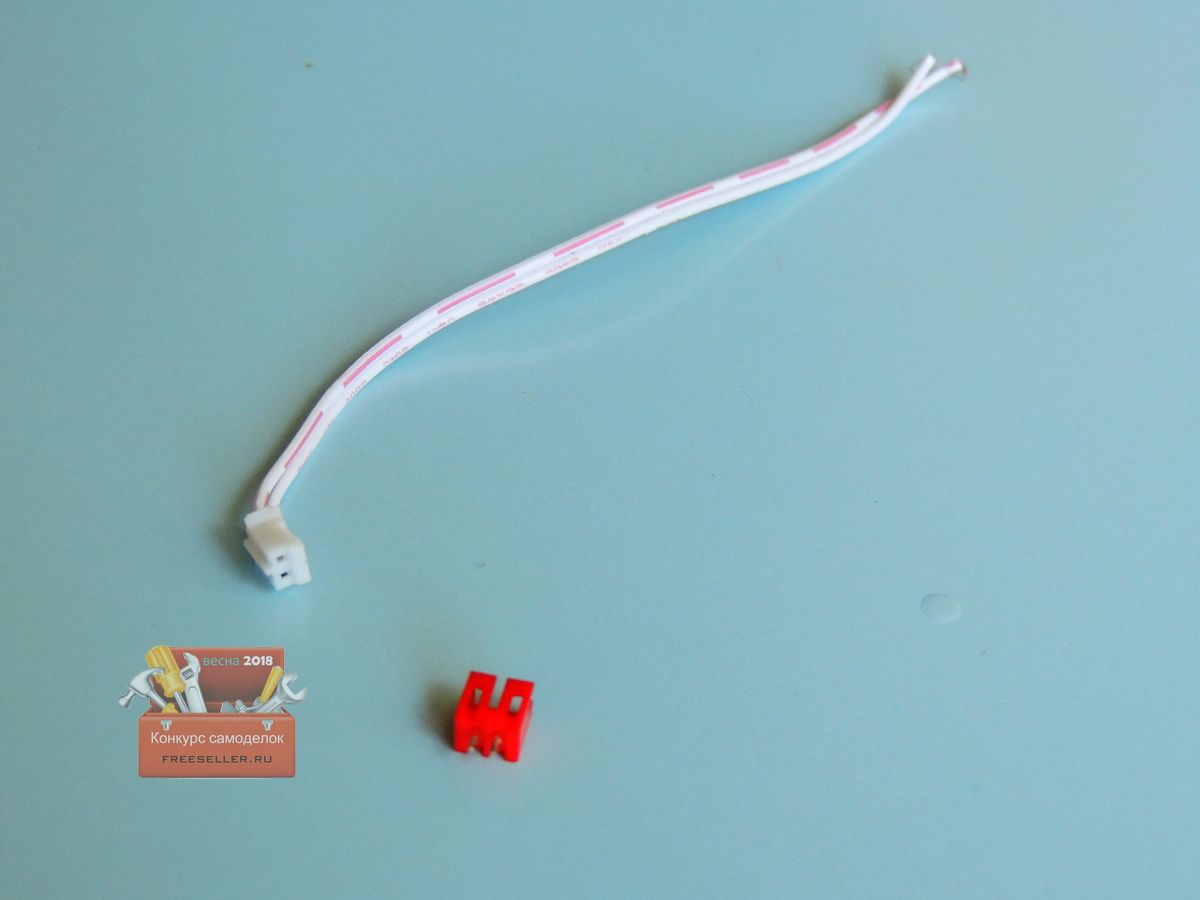

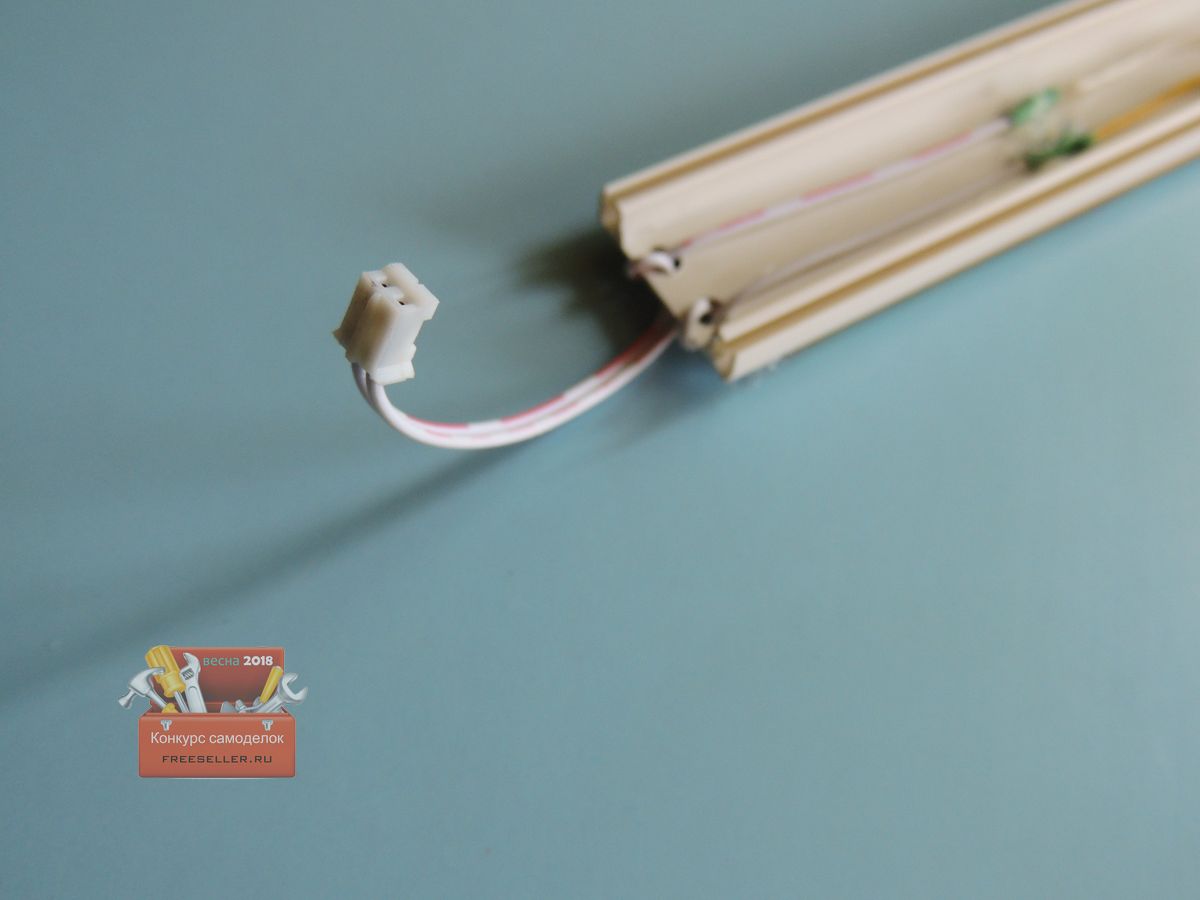

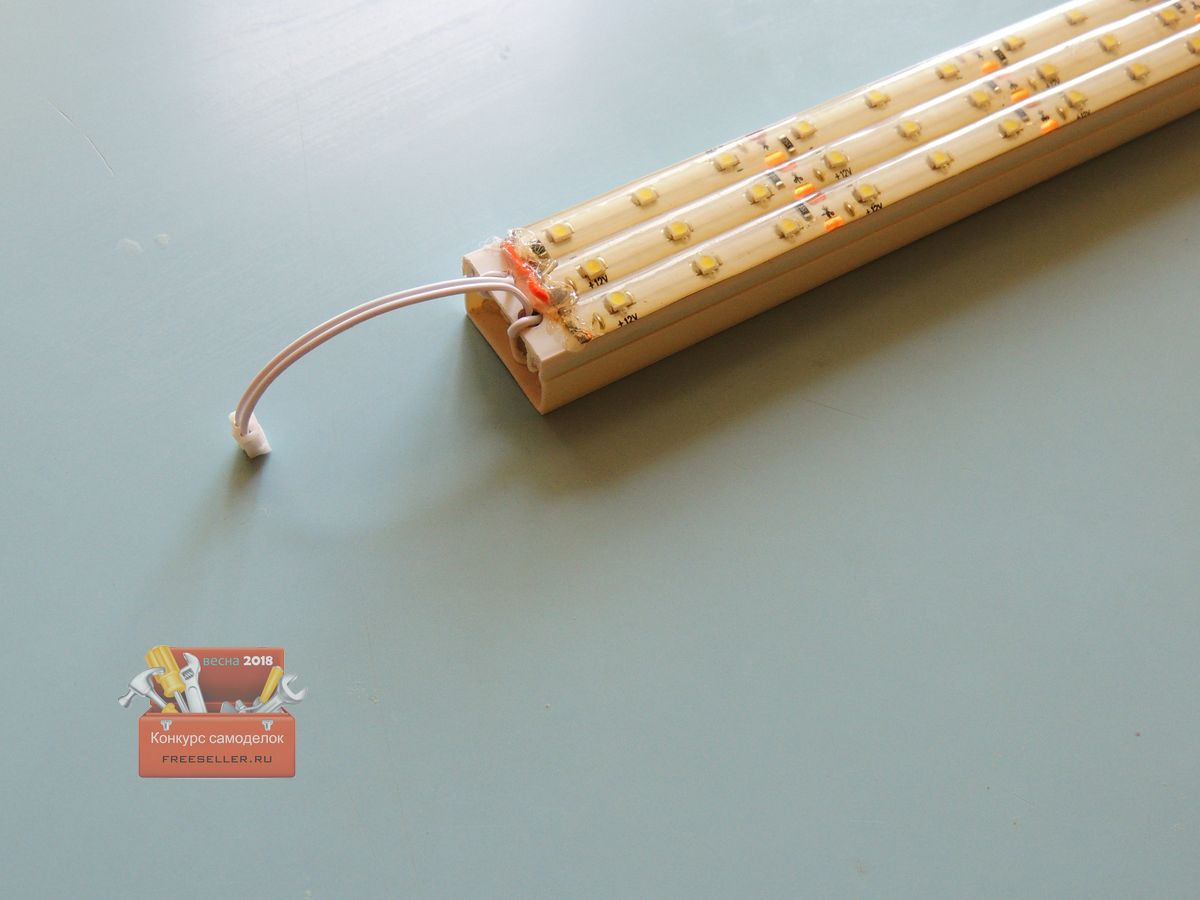

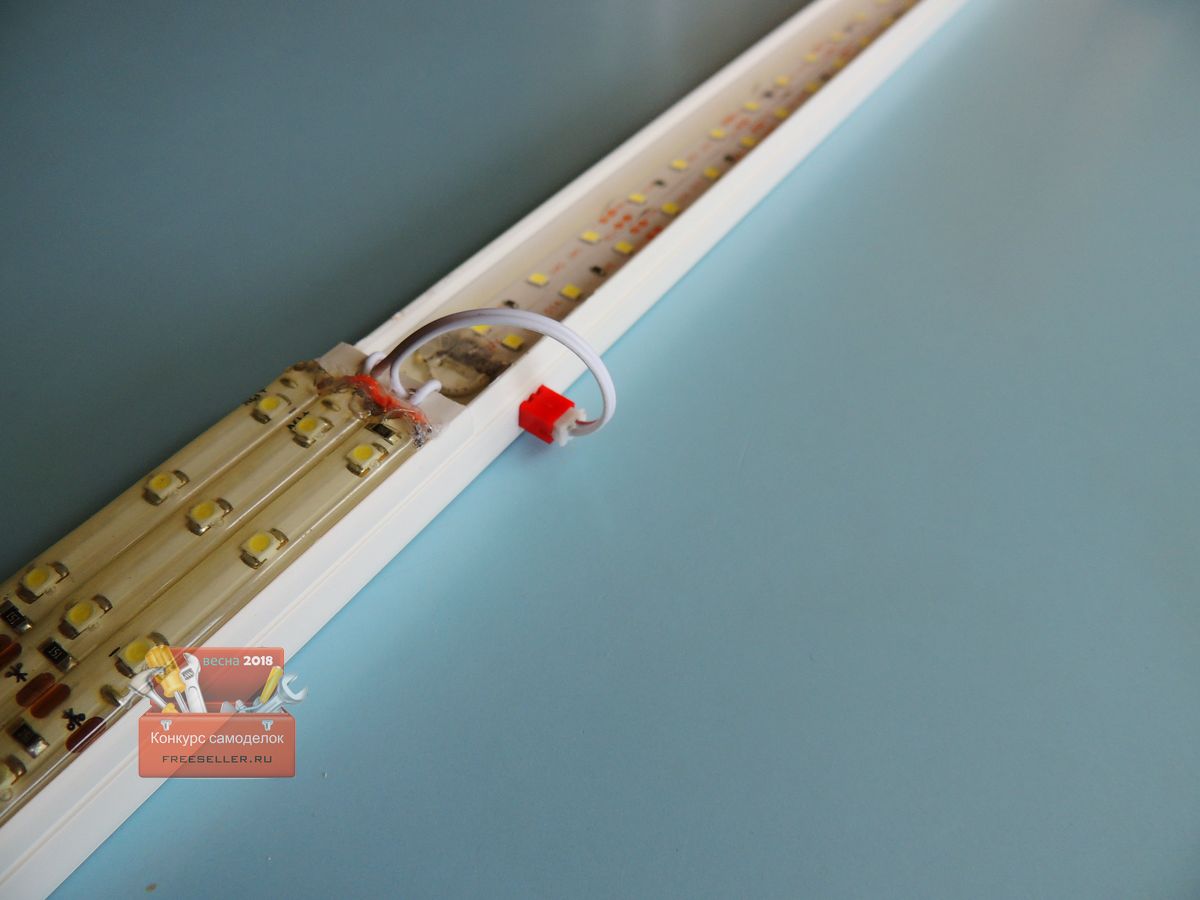

Далее нужно было придумать, как сделать, так чтобы внешние  и внутренние светодиодные полоски соединялись между собой, для этого я взял вот такой обычный соединительный элемент.

Изготовление автомобильного светодиодного фонаря

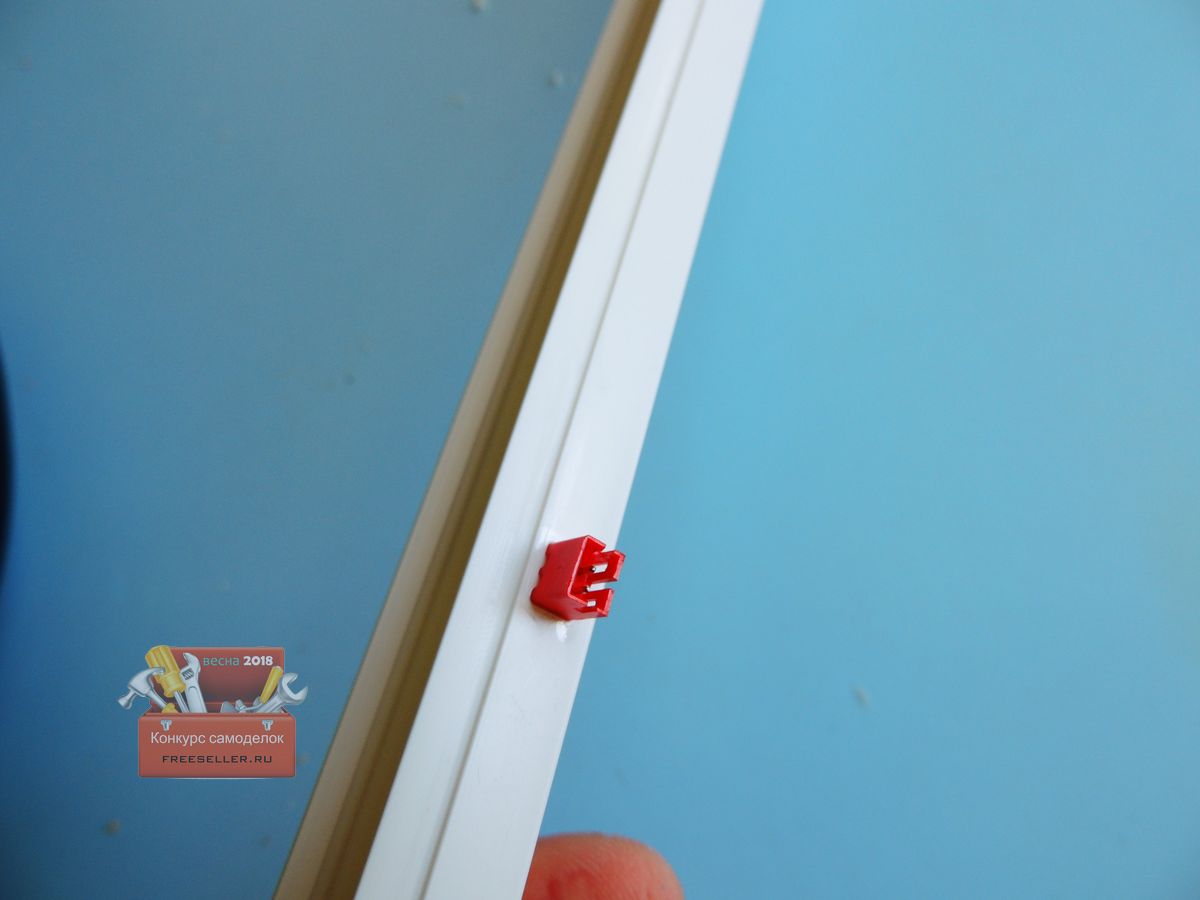

Установил его с боку, приклеив на клей.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

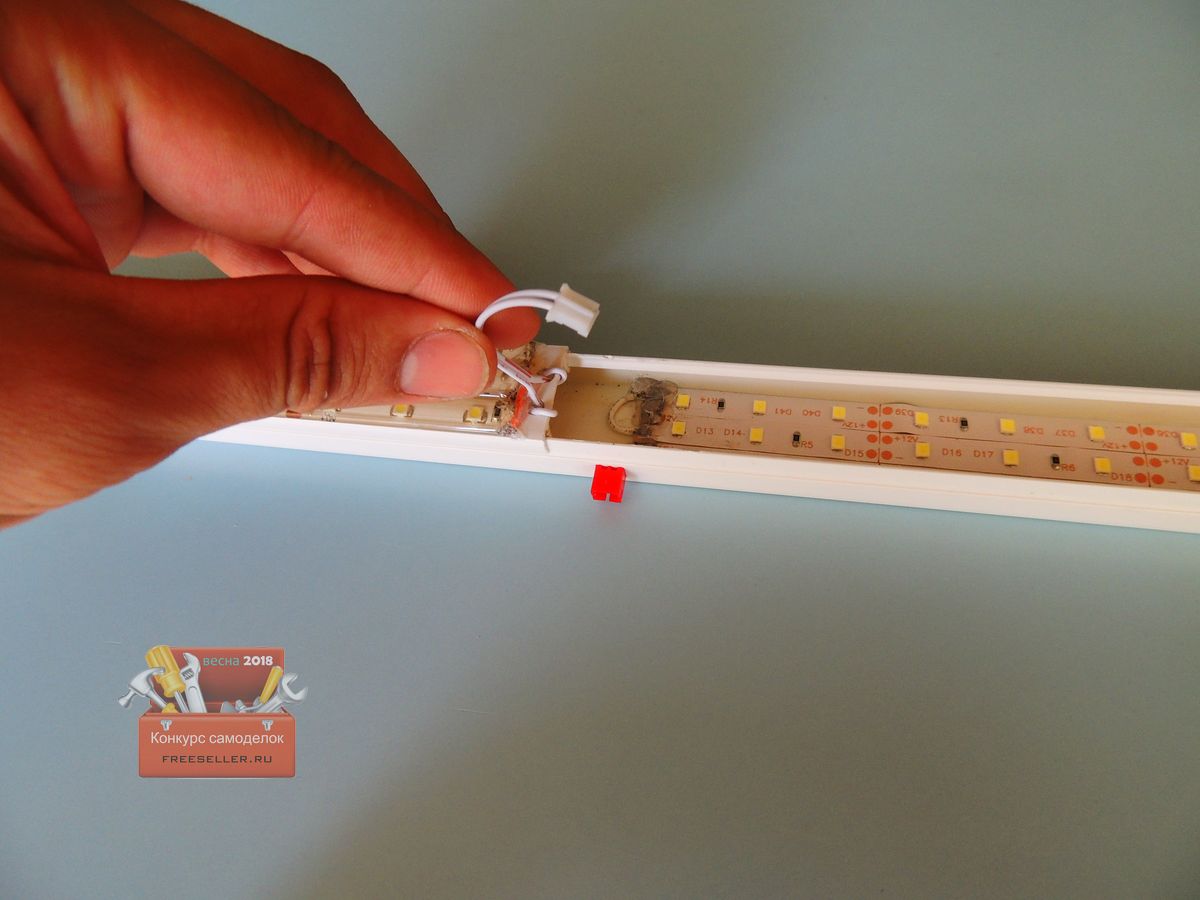

Затем параллельно все спаял.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

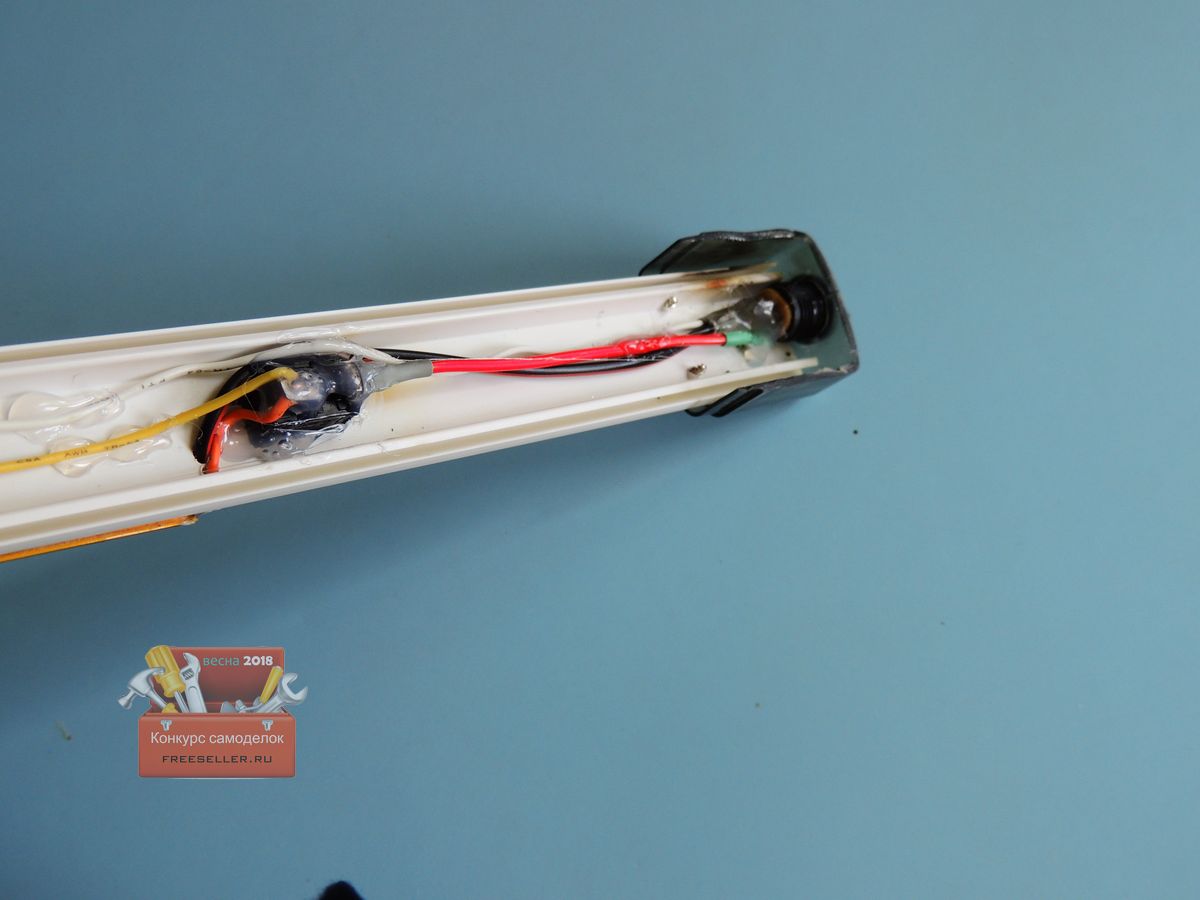

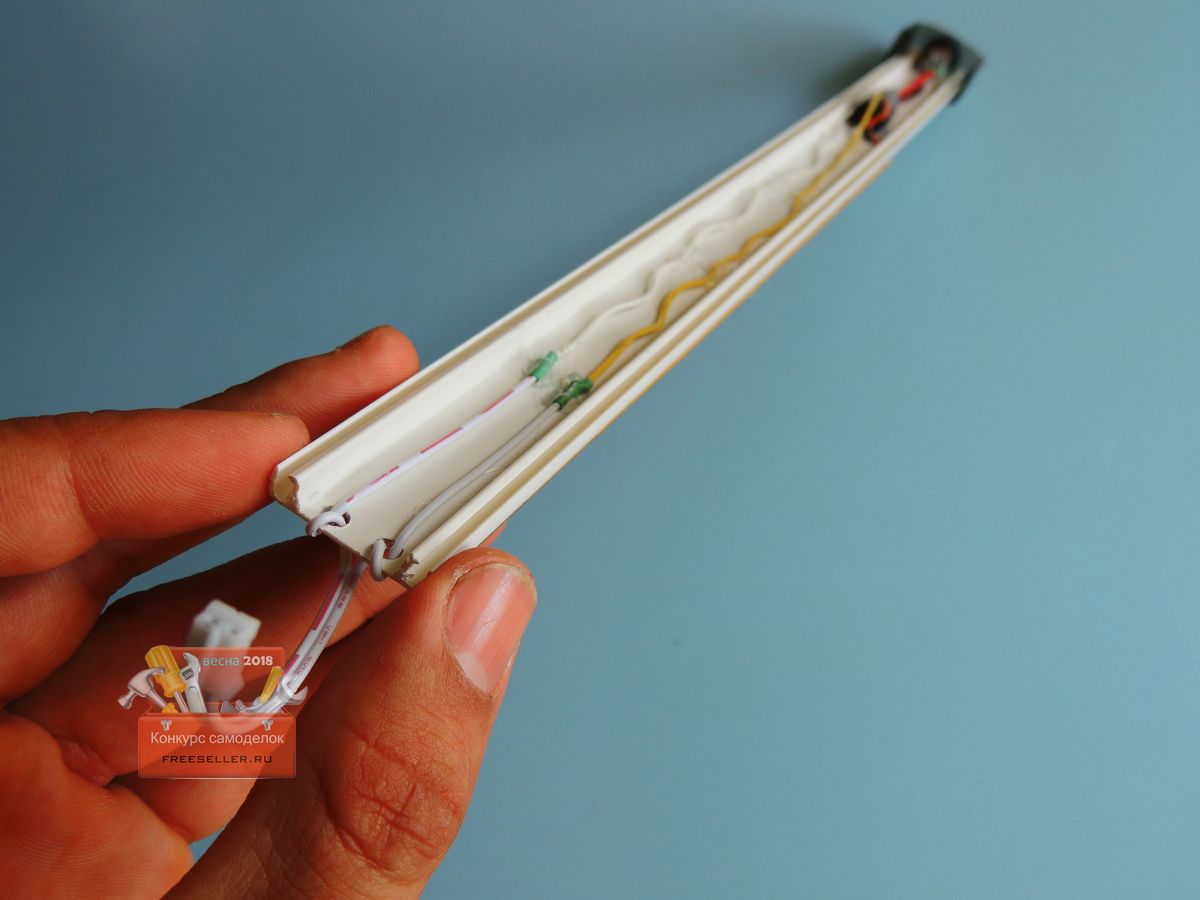

Далее принялся все спаивать во едино, схему не стал рисовать, так как тут все просто, провода идут от гнезда к выключателю, светодиоды приходят так же через выключатель,  минус идет на штекер.

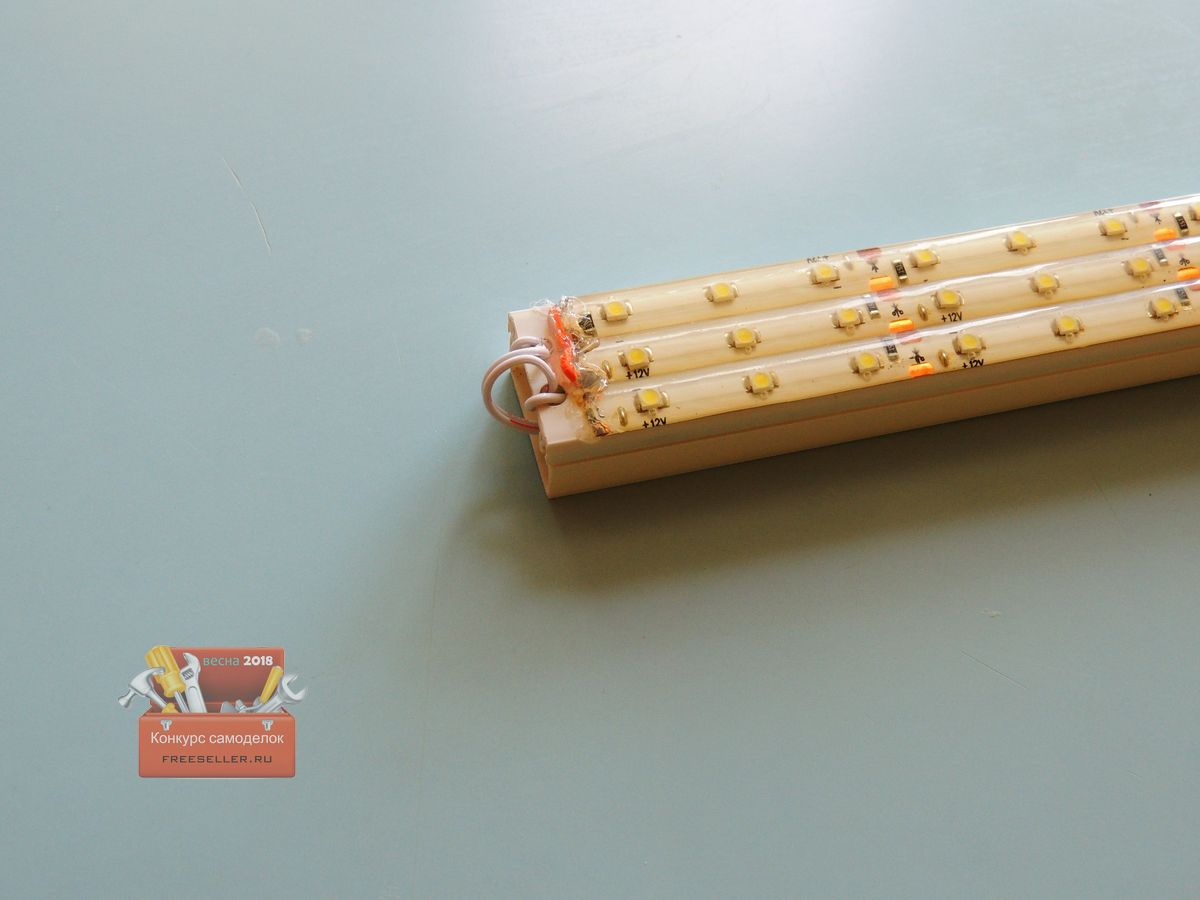

Соединительный провод между светодиодами вывел переднюю часть, думаю, по фото будет понятно.

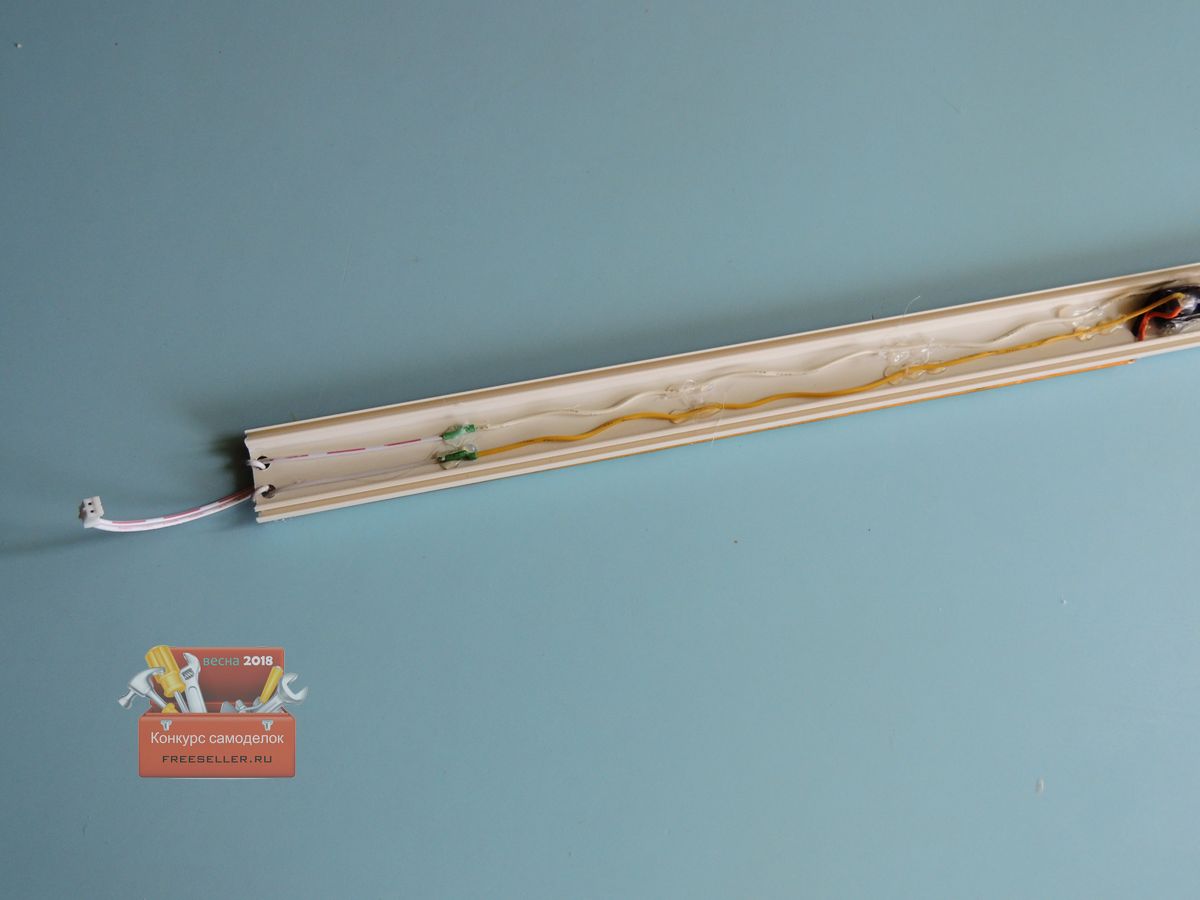

При помощи термоклея залил все соединения, для того чтобы исключить попадание влаги.

Изготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаряИзготовление автомобильного светодиодного фонаря

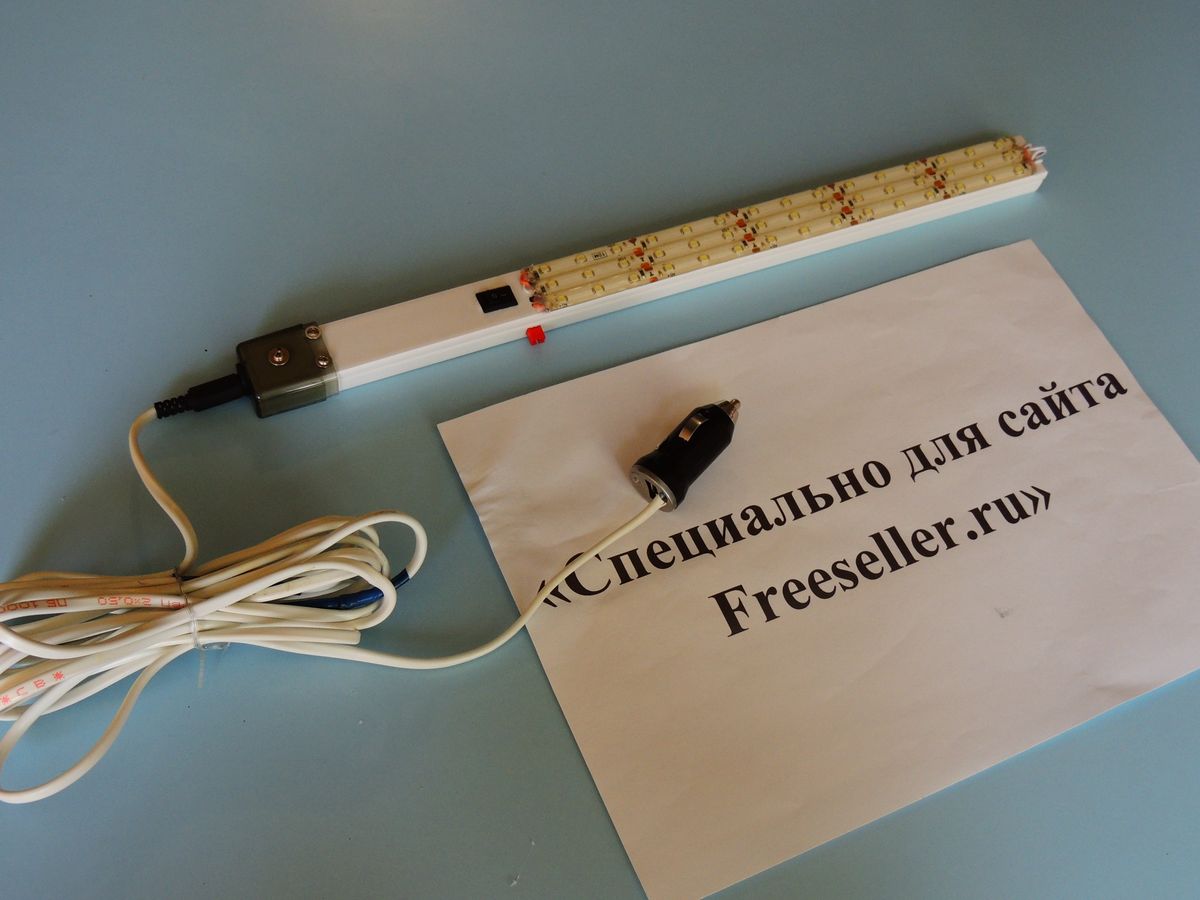

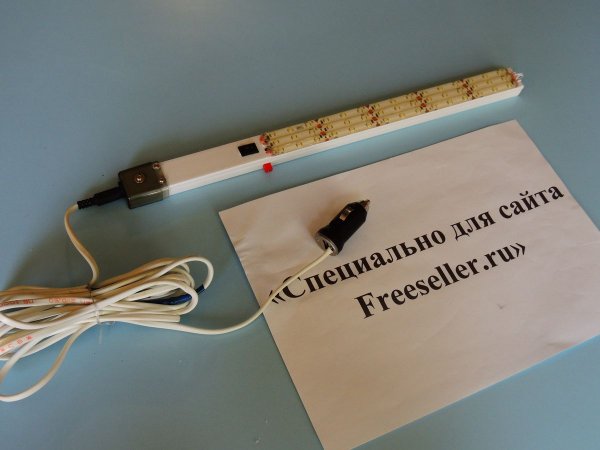

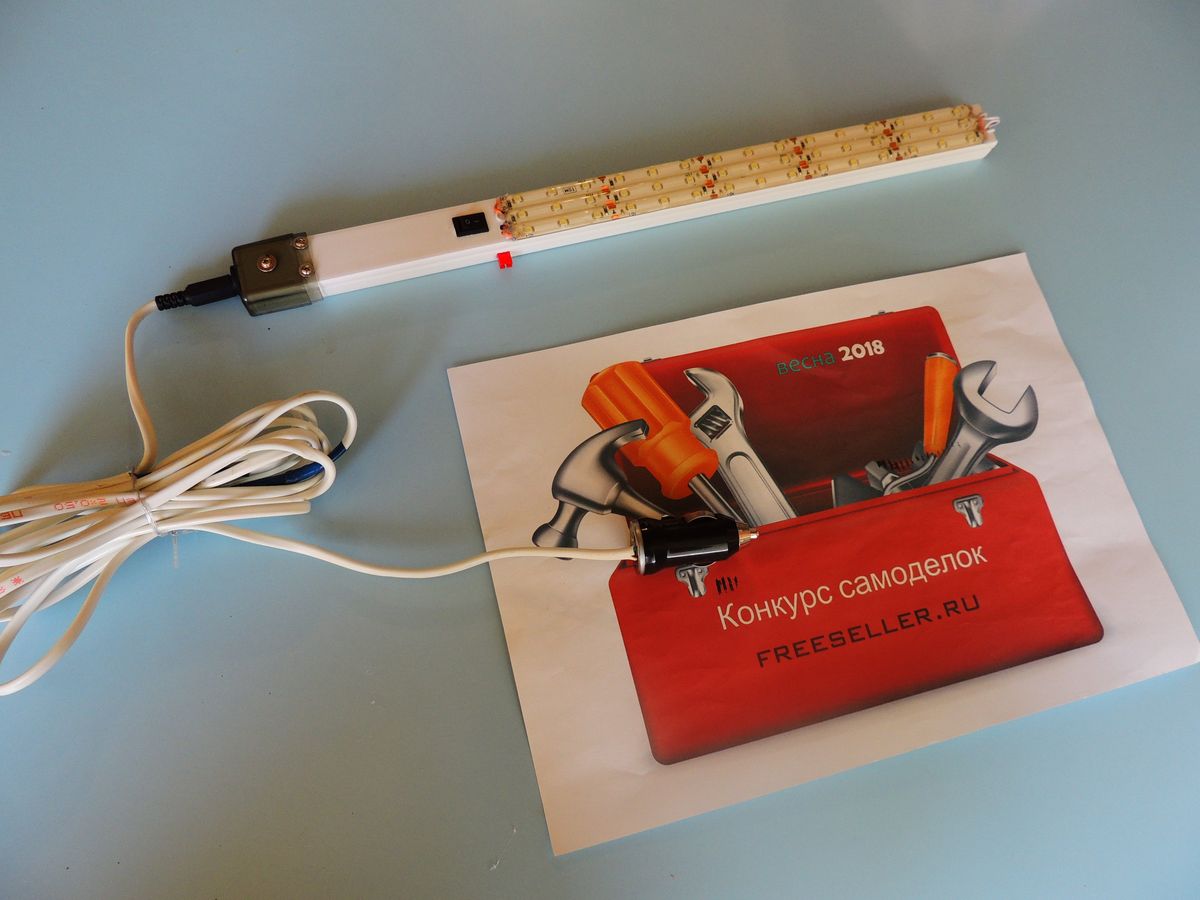

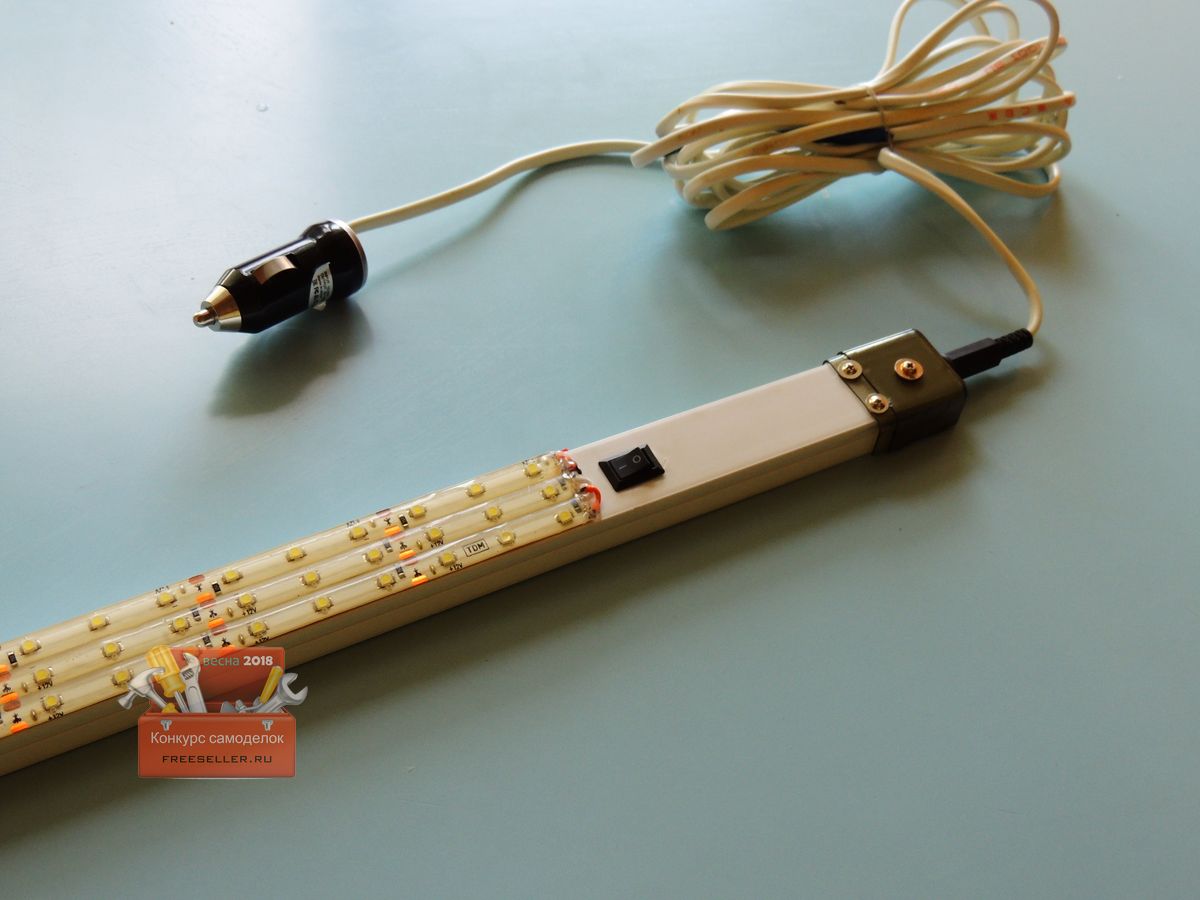

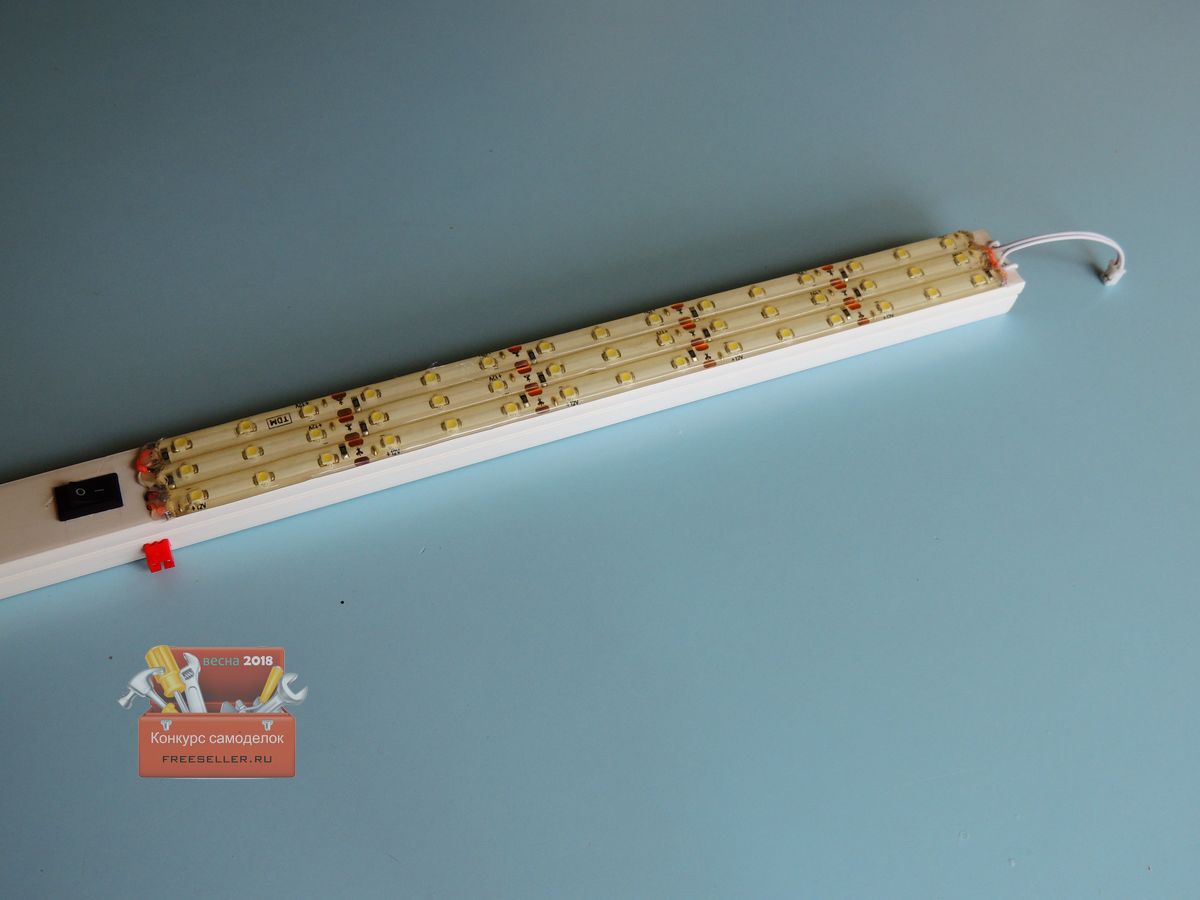

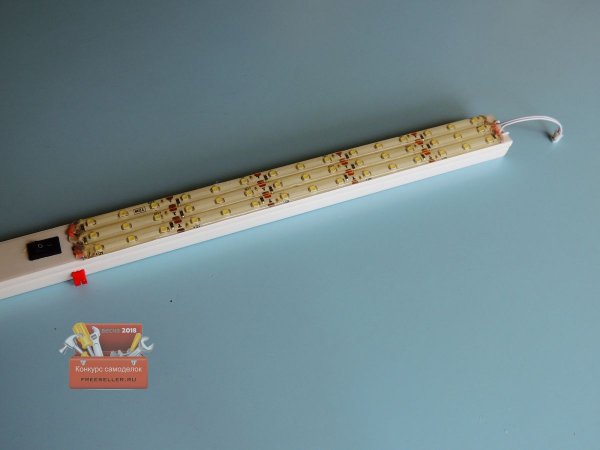

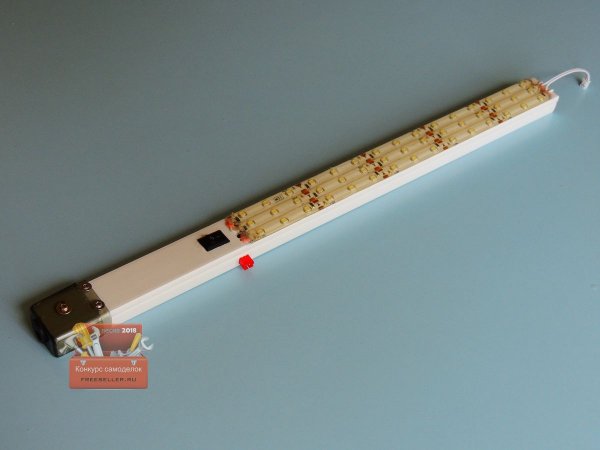

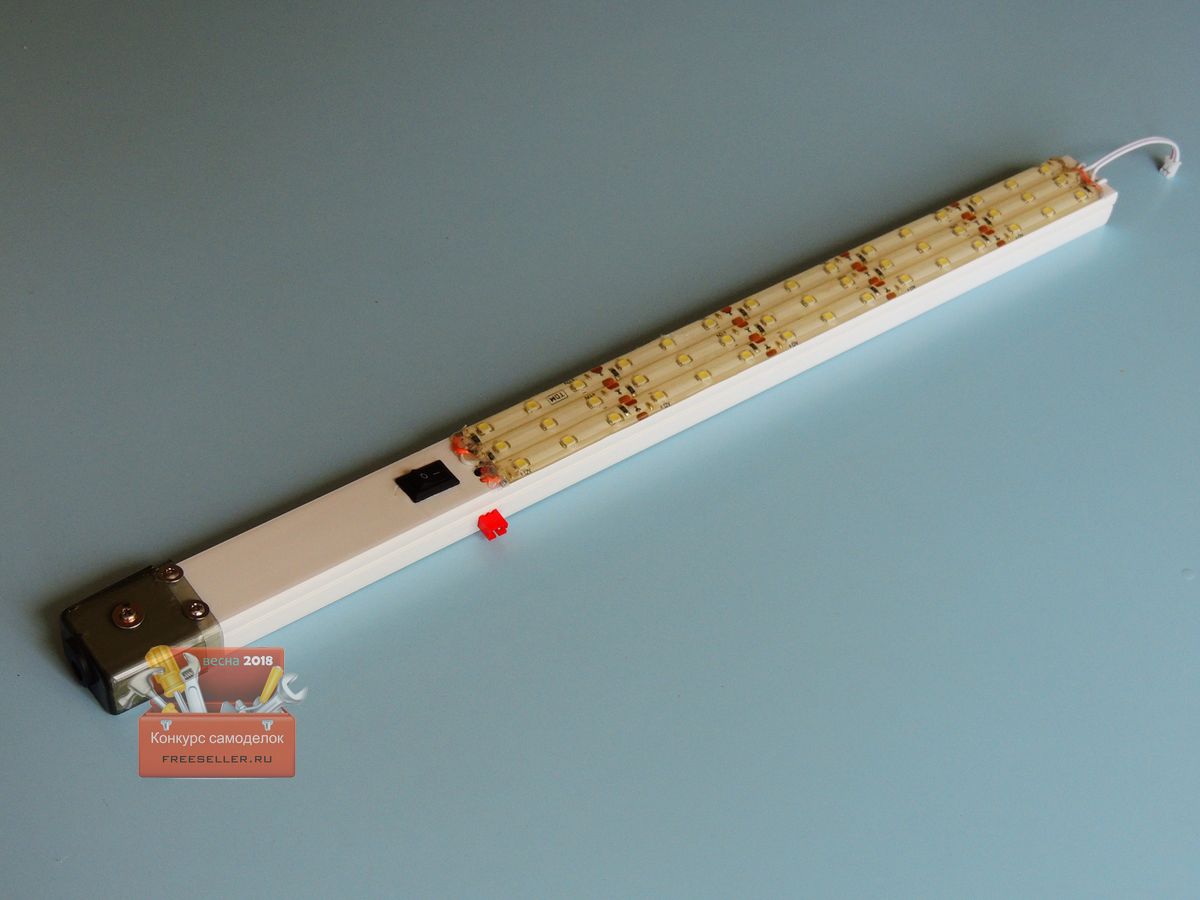

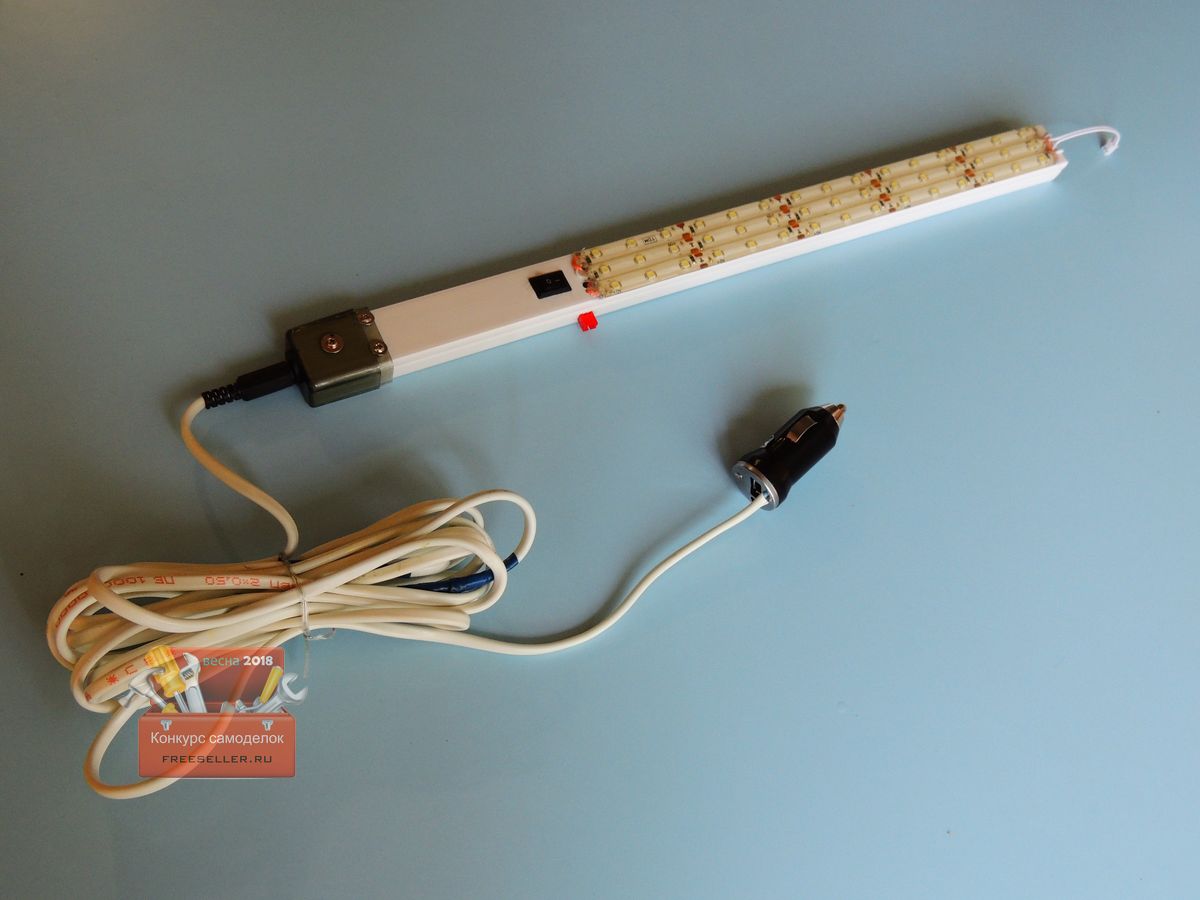

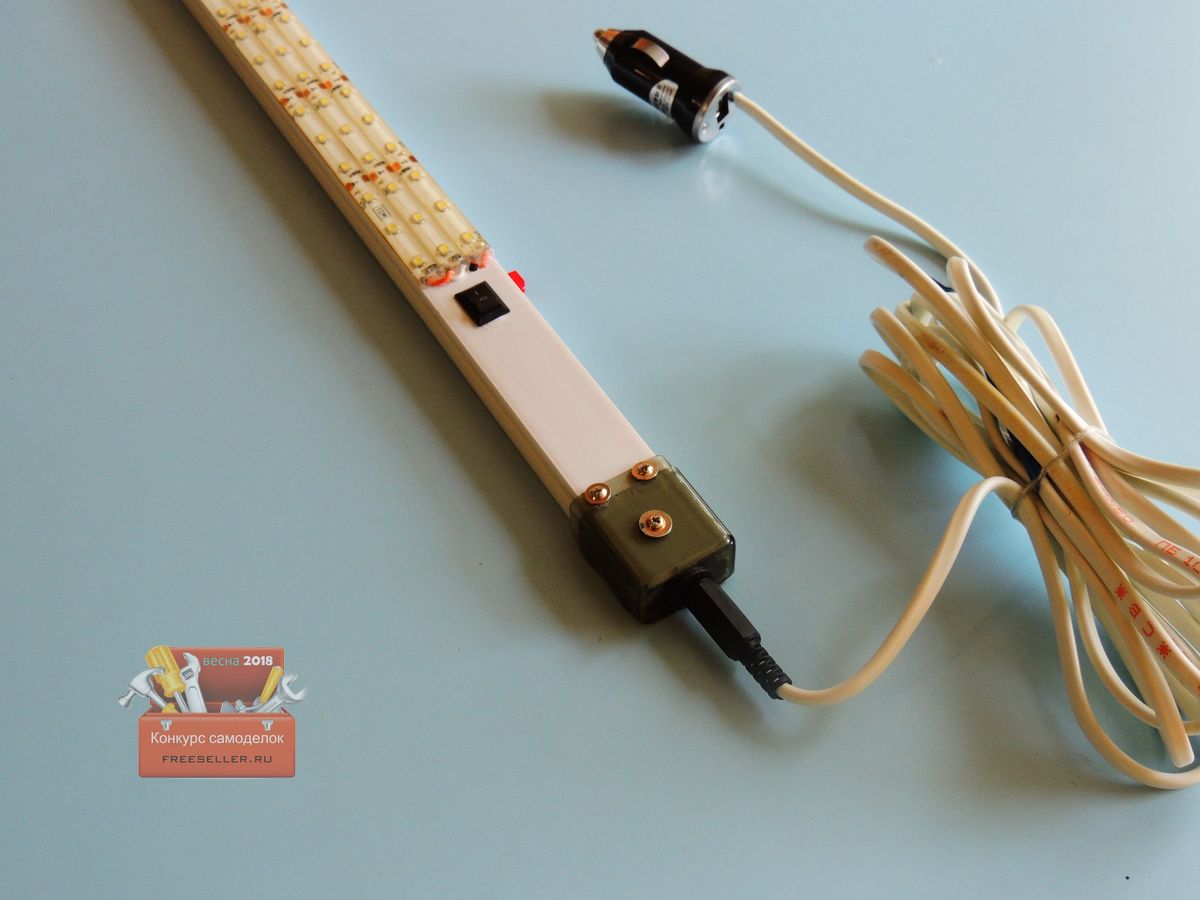

В конечном результате получился вот такой необычный светодиодный фонарь.

Самодельный автомобильный светодиодного фонаряСамодельный автомобильный светодиодного фонаряСамодельный автомобильный светодиодный фонарь работающий от прикуривателяСамодельный автомобильный светодиодный фонарь работающий от прикуривателяСамодельный автомобильный светодиодный фонарь работающий от прикуривателяСамоделки. Автомобильный светодиодный фонарь работающий от прикуривателяСамоделки. Автомобильный светодиодный фонарь работающий от прикуривателяСамоделки. Автомобильный светодиодный фонарь работающий от прикуривателяКонкурс самоделок freeseller_ru. Автомобильный светодиодный фонарь работающий от прикуривателя

Как пользоваться фонарем?

Немного фото о том, как это все работает!

Первый вариант использования это в сложенном виде.

Автомобильный светодиодный фонарь работающий от прикуривателя своими руками

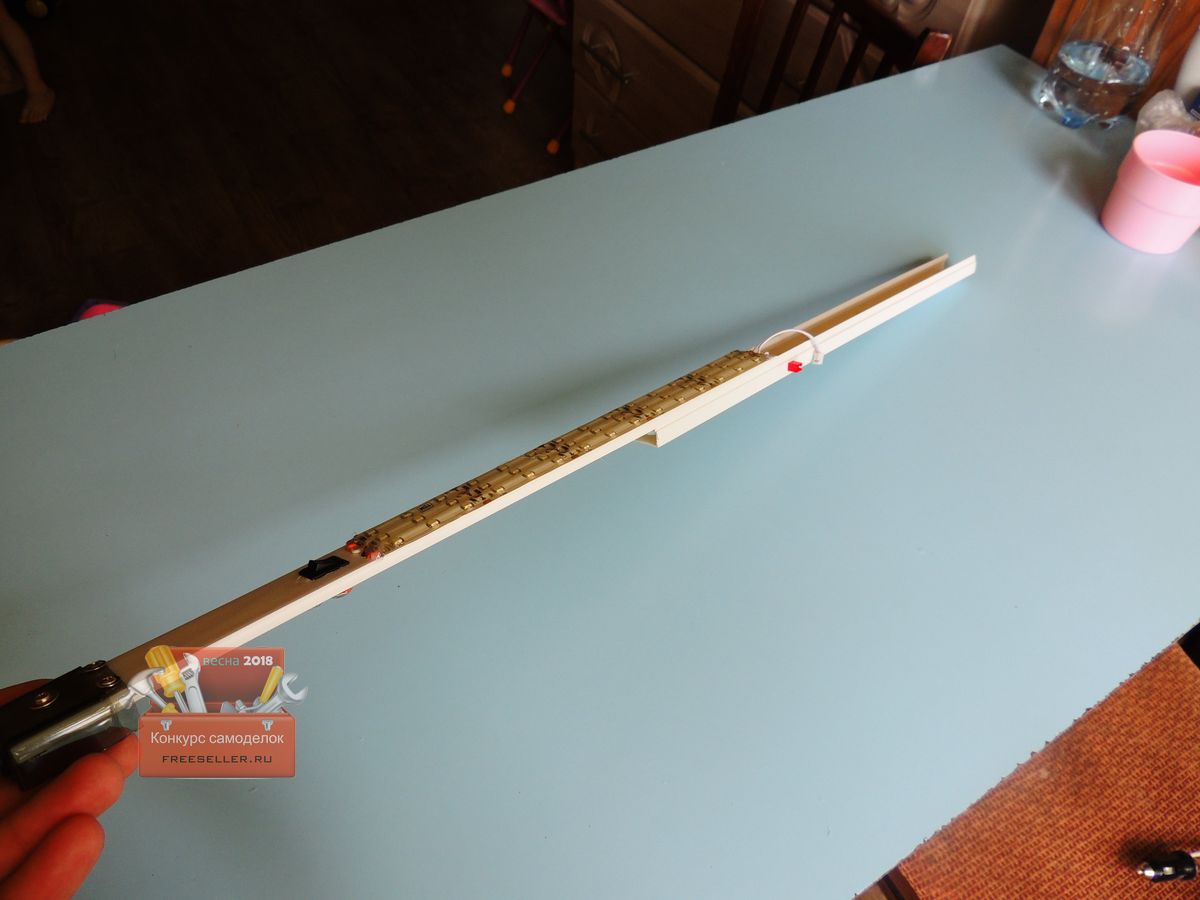

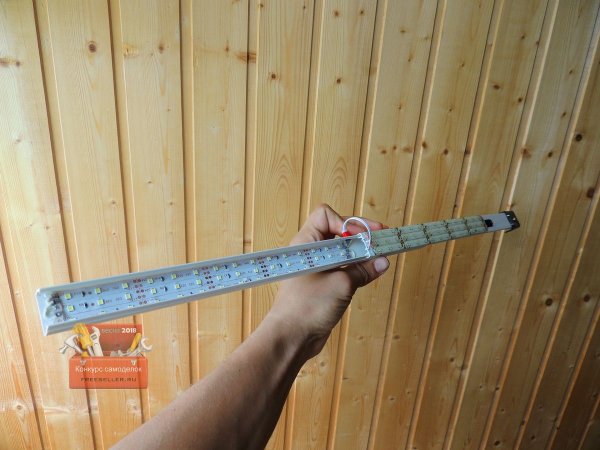

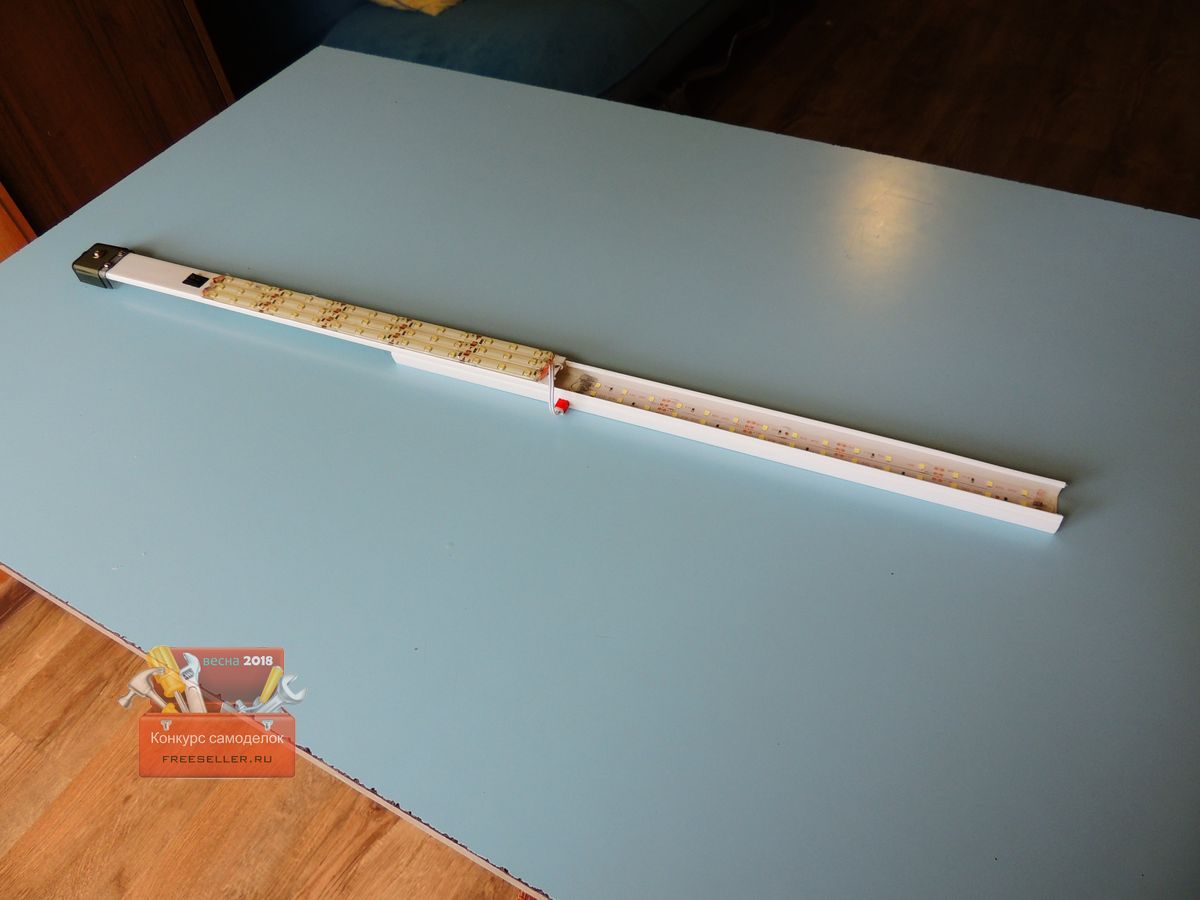

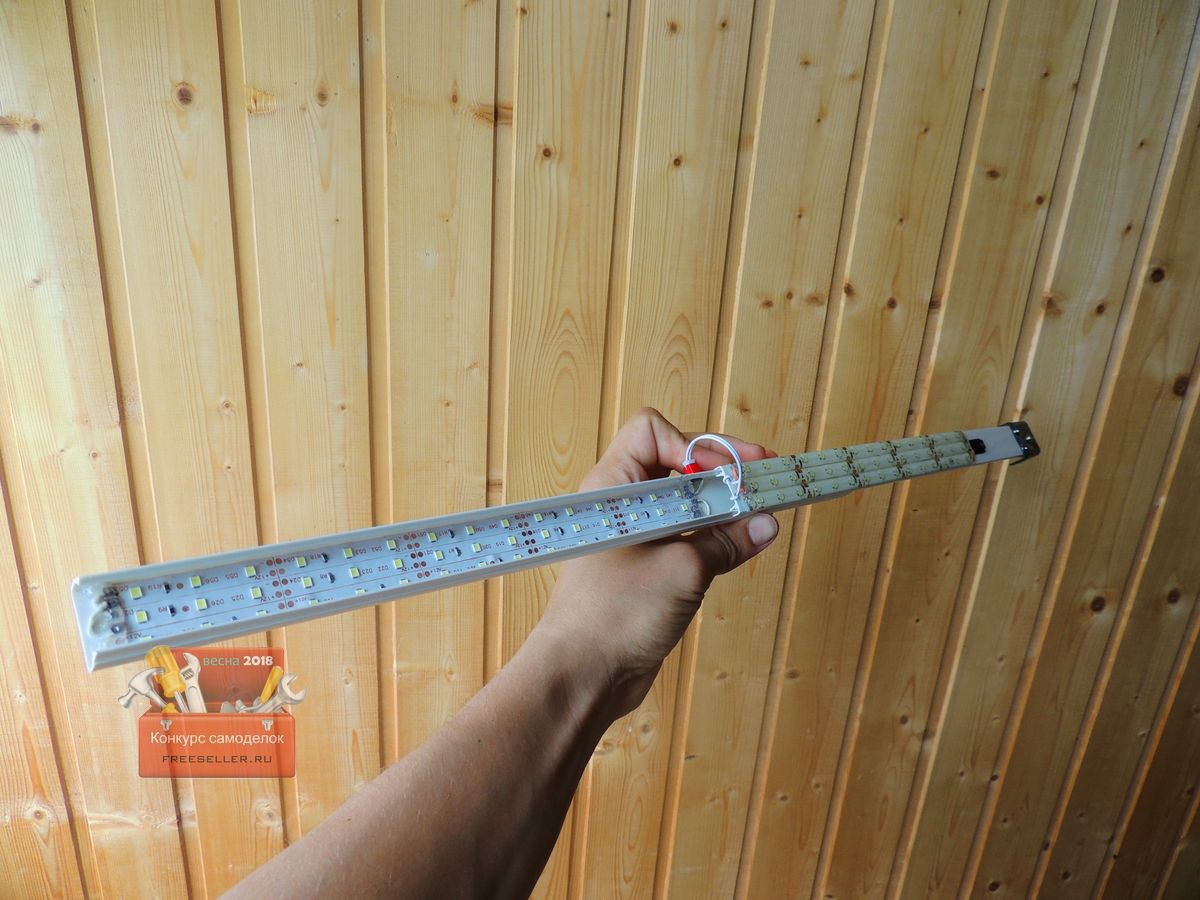

Второй в разложенном, просто выдвигаем нижнюю часть короба вперед, подсоединением штекер и получаем дополнительную яркость.

Автомобильный светодиодный фонарь работающий от прикуривателя своими рукамиАвтомобильный светодиодный фонарь работающий от прикуривателя своими рукамиАвтомобильный светодиодный фонарь работающий от прикуривателя своими рукамиАвтомобильный светодиодный фонарь работающий от прикуривателя своими рукамиАвтомобильный светодиодный фонарь работающий от прикуривателя своими руками

Испытания самодельного автомобильного фонаря

Небольшие испытания в домашних условиях.

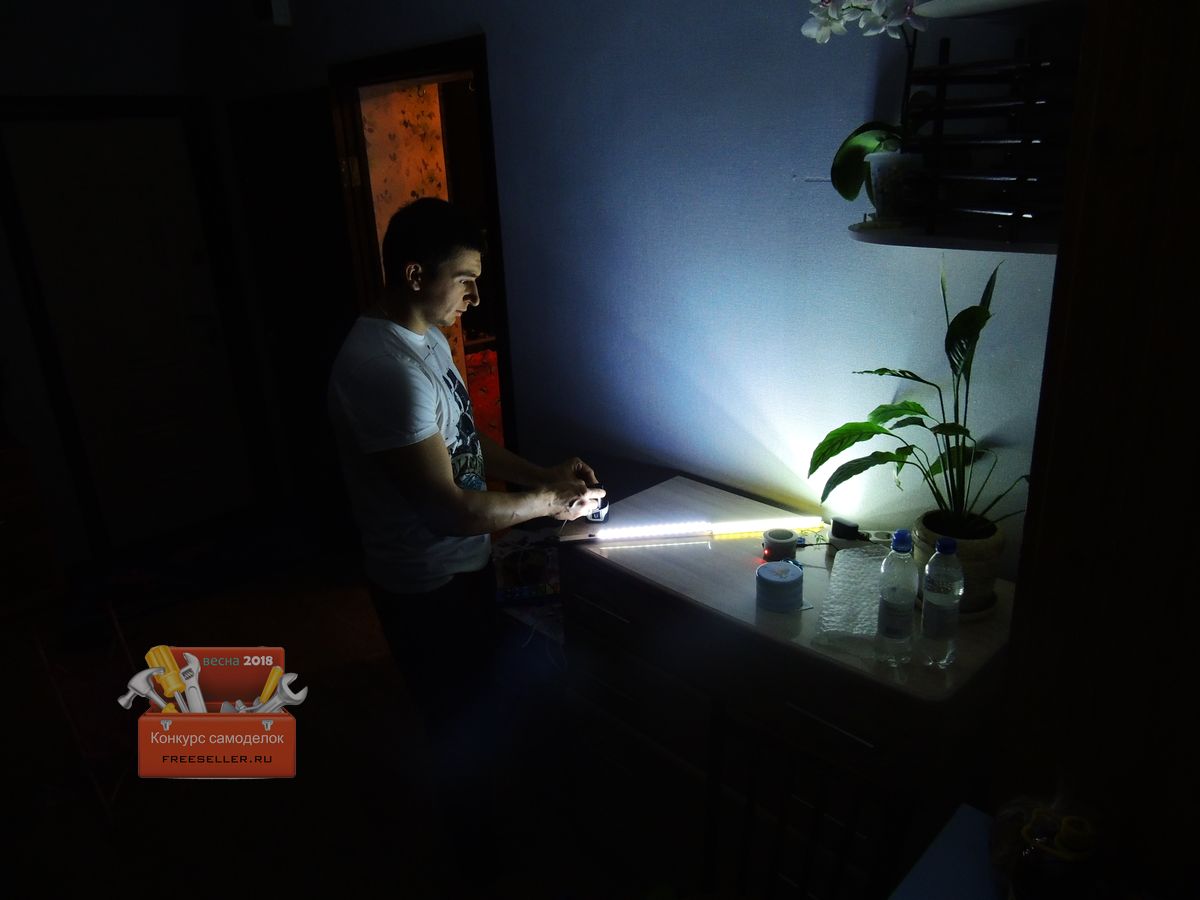

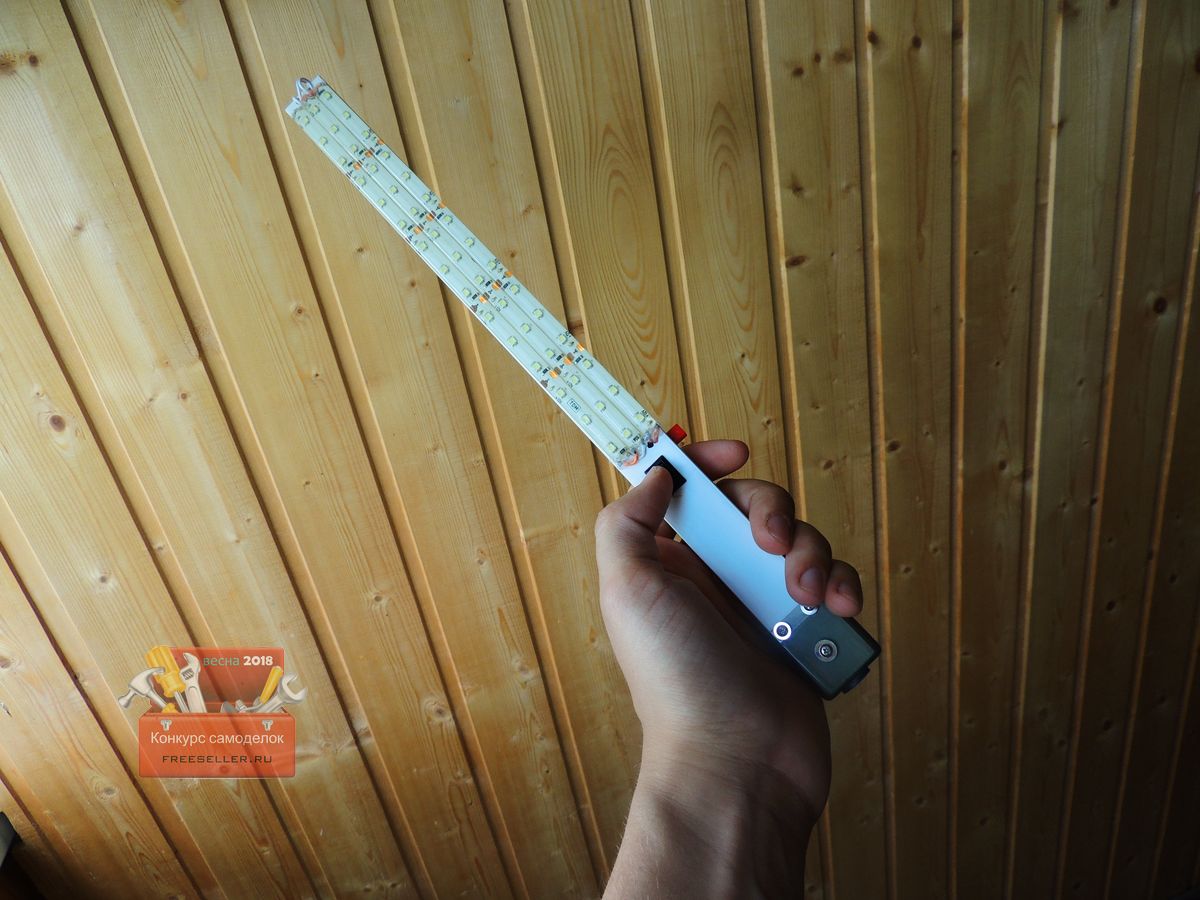

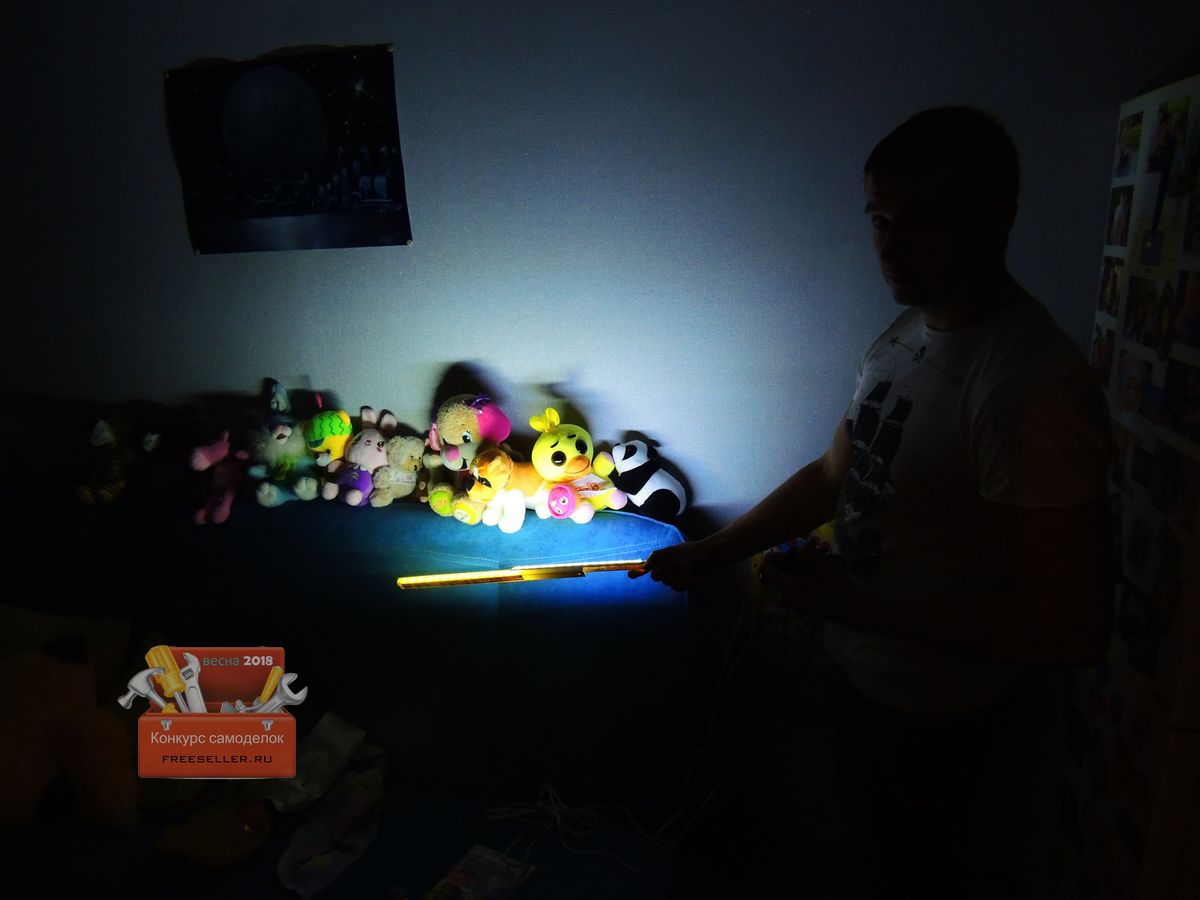

Так светит в сложенном состоянии.

Автомобильный светодиодный фонарь работающий от прикуривателя своими руками

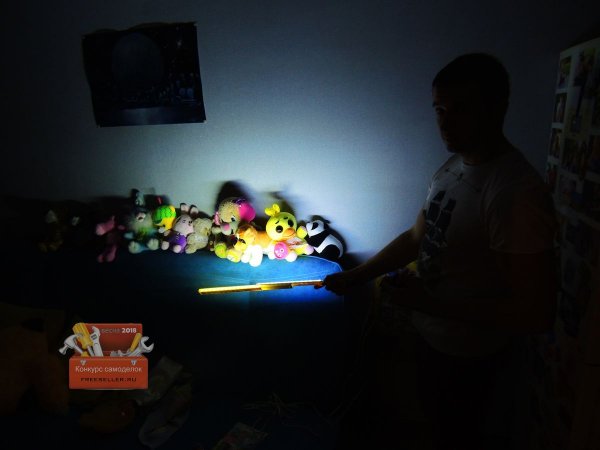

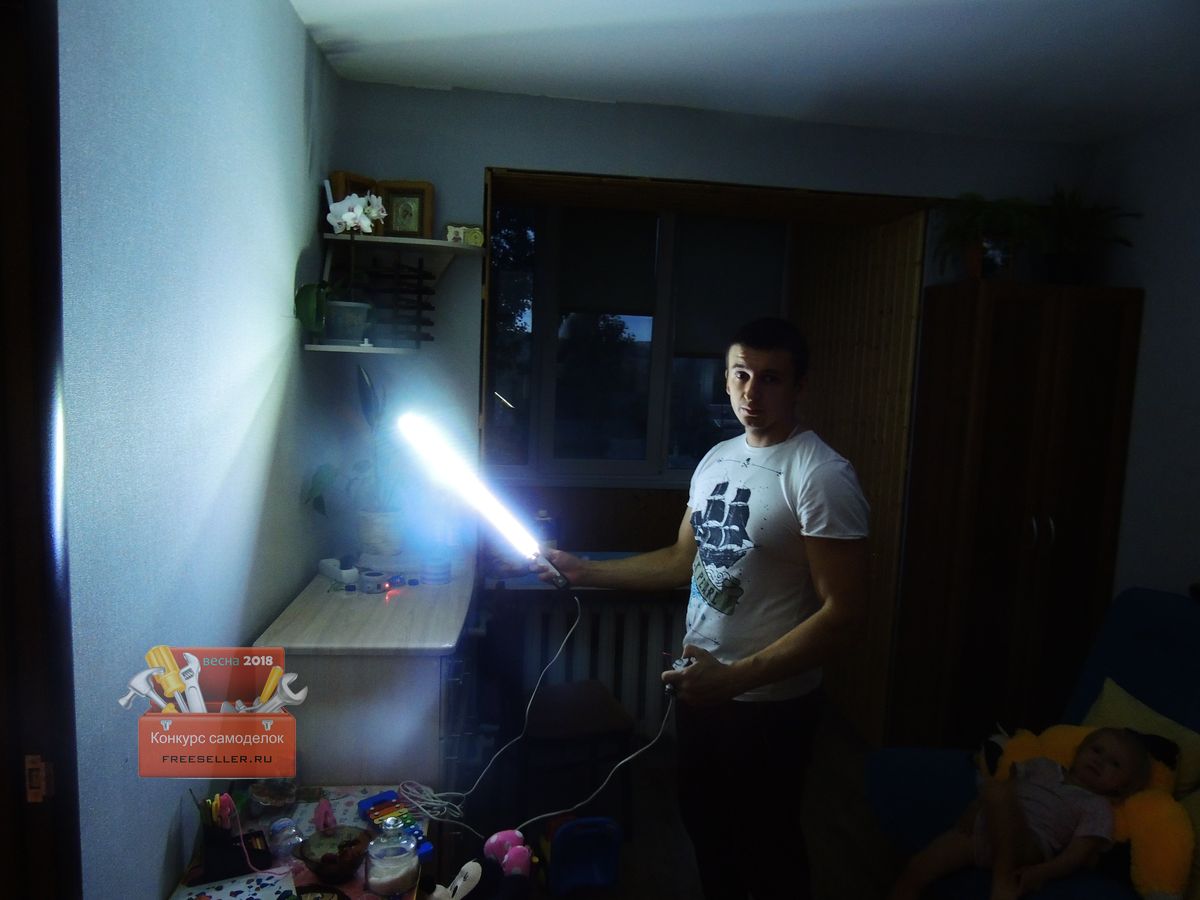

Так в разложенном.

Автомобильный светодиодный фонарь работающий от прикуривателя своими рукамиАвтомобильный светодиодный фонарь работающий от прикуривателя своими рукамиАвтомобильный светодиодный фонарь работающий от прикуривателя своими рукамиАвтомобильный светодиодный фонарь работающий от прикуривателя своими руками


Вот в принципе и все, осталось только отнести его в машину, и при необходимости задействовать.

В дальнейшем немного его доработаю, добавлю клеммы для того чтобы можно было на прямую подсоединять аккумулятору.

На этом заканчиваю свою статью!

Всем спасибо за внимание!
