Простое приспособление для сбора вишен на штангу

Простая насадка для сбора вишен, черешен и слив на самодельную штангу, о которой я рассказывал ранее в нескольких работах.

Приветствую всех самодельщиков, а также дачников, садоводов и огородников!

Лето потихоньку проходит и постепенно наступает пора сбора урожая. У нас в этом году, выдался хороший урожай вишен. Однако при их сборе, я столкнулся с некоторыми трудностями. Дело в том, что с момента последнего большого урожая, который был два года назад, наши молодые вишневые деревья успели значительно подрасти. В результате, чтобы оборвать вишни с высоких верхушек, нужно было либо использовать стремянку (что весьма неудобно), или же собирать вишни с помощью длинной палки с плодосъемником.

Тут надо сказать, что года три назад, я сделал специальный плодосъемник в виде длинной палки с прикрученной на ее конце крышкой от пластиковой бутылки (смотри мою статью «Самодельный плодосъемник с быстросменными насадками»).

В эту крышку можно вкручивать плодосъемники, сделанные из разных по размеру пластиковых бутылок. Устройство это оказалось очень удобным, поэтому я постоянно им пользуюсь для сбора яблок, груш и даже слив.

Однако для сбора вишен не требовалось такой длинной палки, и поэтому я решил использовать для этого значительно более короткую и легкую самодельную штангу от садовой ножовки (смотри мою статью «Простая самодельная штанга с ножовкой для обрезки веток»). Кроме того, использование этой штанги, даст возможность устанавливать сам плодосъемник не только вертикально, но и под некоторым углом, что мне кажется, будет весьма удобно.

Кстати, эта самодельная штанга, оказалась поистине универсальной, поскольку я сделал для нее уже несколько дополнительных насадок (например «Простое приспособление для чистки водосточных желобов», или «Дополнительное приспособление для самодельной штанги»).
Вот и сейчас я решил сделать для нее несложную насадку, специально для сбора вишен.

Простая насадка для сбора вишен со штангой

Материалы и инструменты



Для изготовления такой насадки, мне понадобились следующие принадлежности:

Материалы и крепежные элементы

  • Отрезок дощечки толщиной 2 см, шириной 4 см, и длиной 15-20 см.
  • Четыре мелких шурупа 3х15 мм.
  • Пластиковая бутылка емкостью 0,5 литра с двумя крышками.
  • Самодельная штанга.

Инструменты
  • Карандаш.
  • Шило.
  • Строительный или канцелярский нож.
  • Ножницы.
  • Электролобзик с пилкой для фигурного реза.
  • Электродрель-шуруповерт.
  • Сверла по металлу диаметром 4 мм, и 8 мм.
  • Отверточная бита РZ2, для заворачивания шурупов.
  • Наждачная бумага.

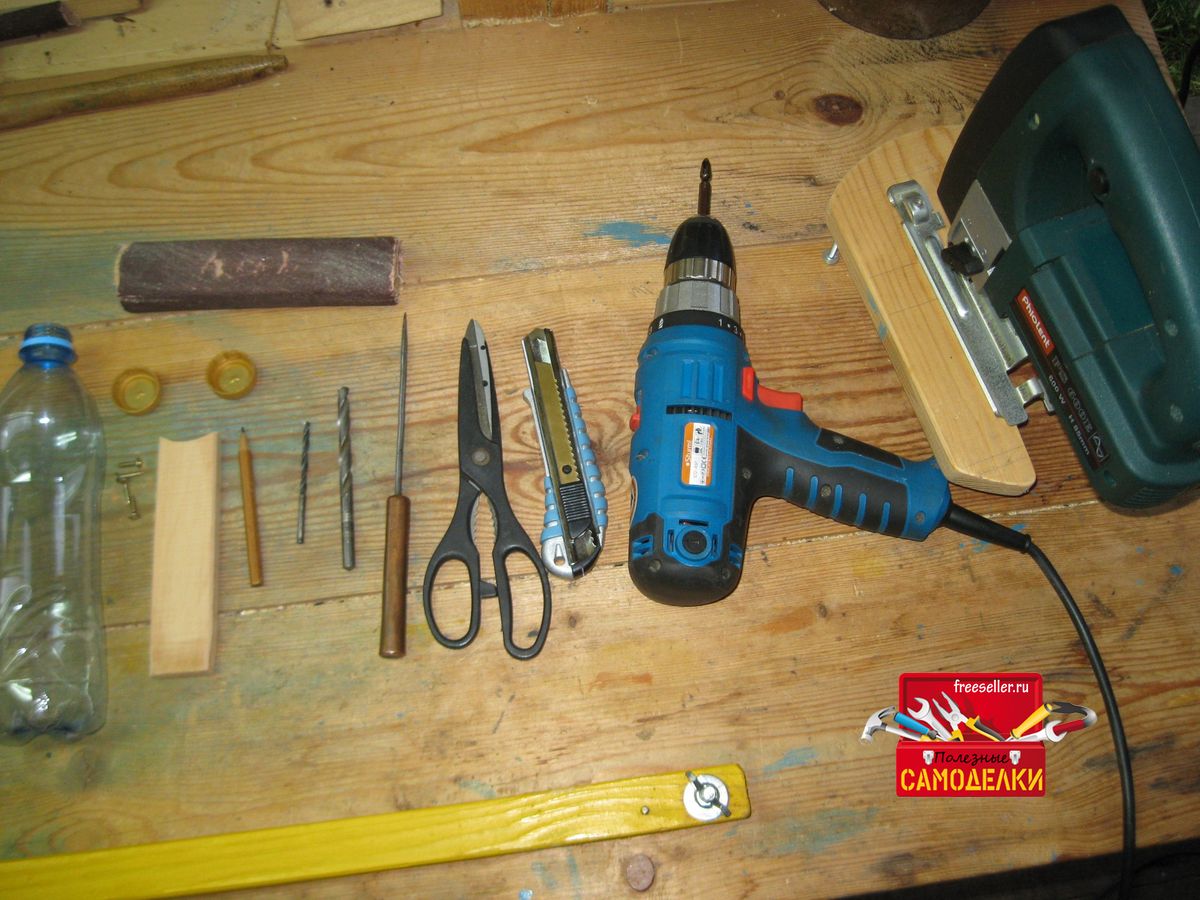

Материалы и инструменты

Порядок изготовления насадки



Данная насадка будет состоять из двух основных частей: деревянного держателя, который будет крепиться к болту штанги М8 при помощи барашковой гайки и самого плодосъемника из пластиковой бутылки, который в свою очередь будет крепиться к держателю, вворачиваясь в пластиковую крышку.

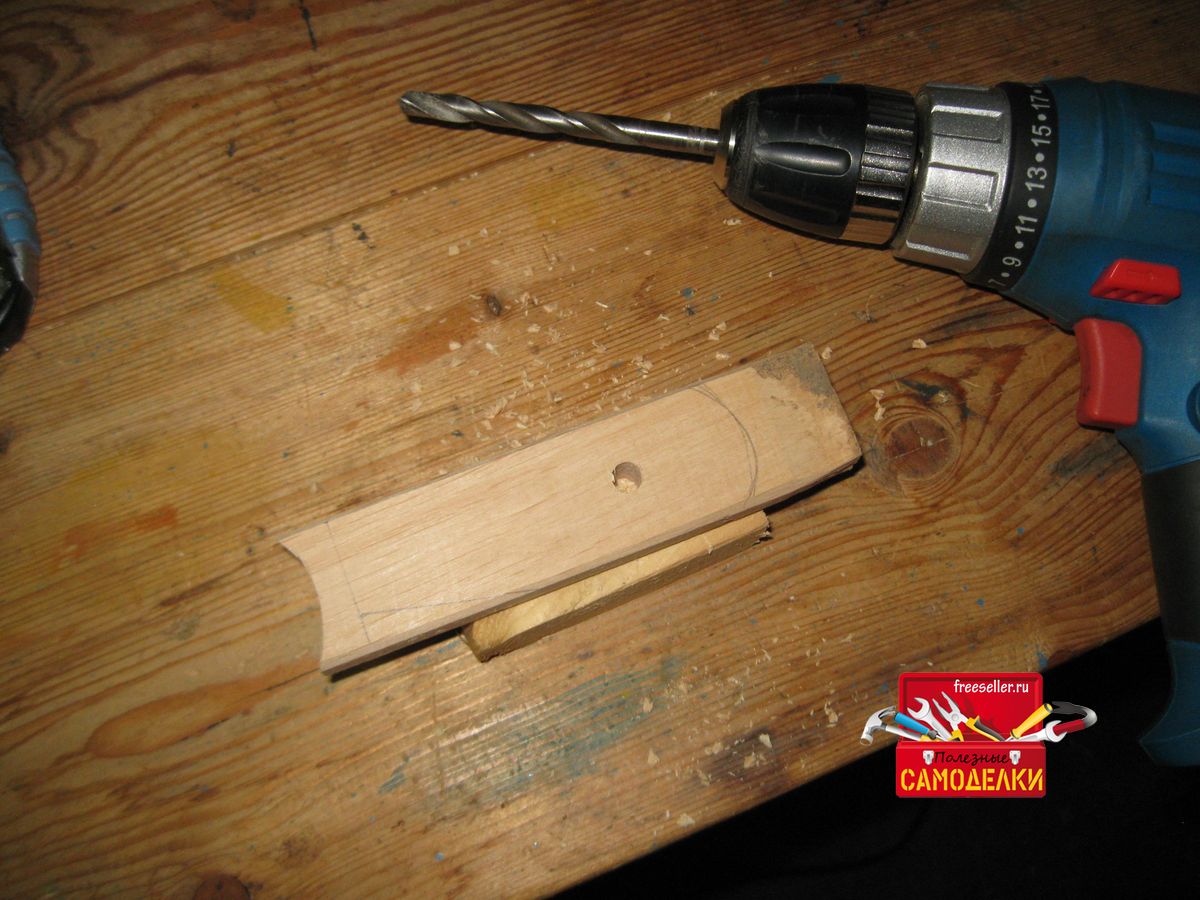

Сначала изготовим деревянный держатель.Для этого при помощи карандаша, размечаем примерные контуры держателя на отрезке дощечки и сверлим по центру отверстие диаметром 8 мм, которое будет основой прорези для крепления держателя к штанге.

Изготовление приспособления для сбора вишен

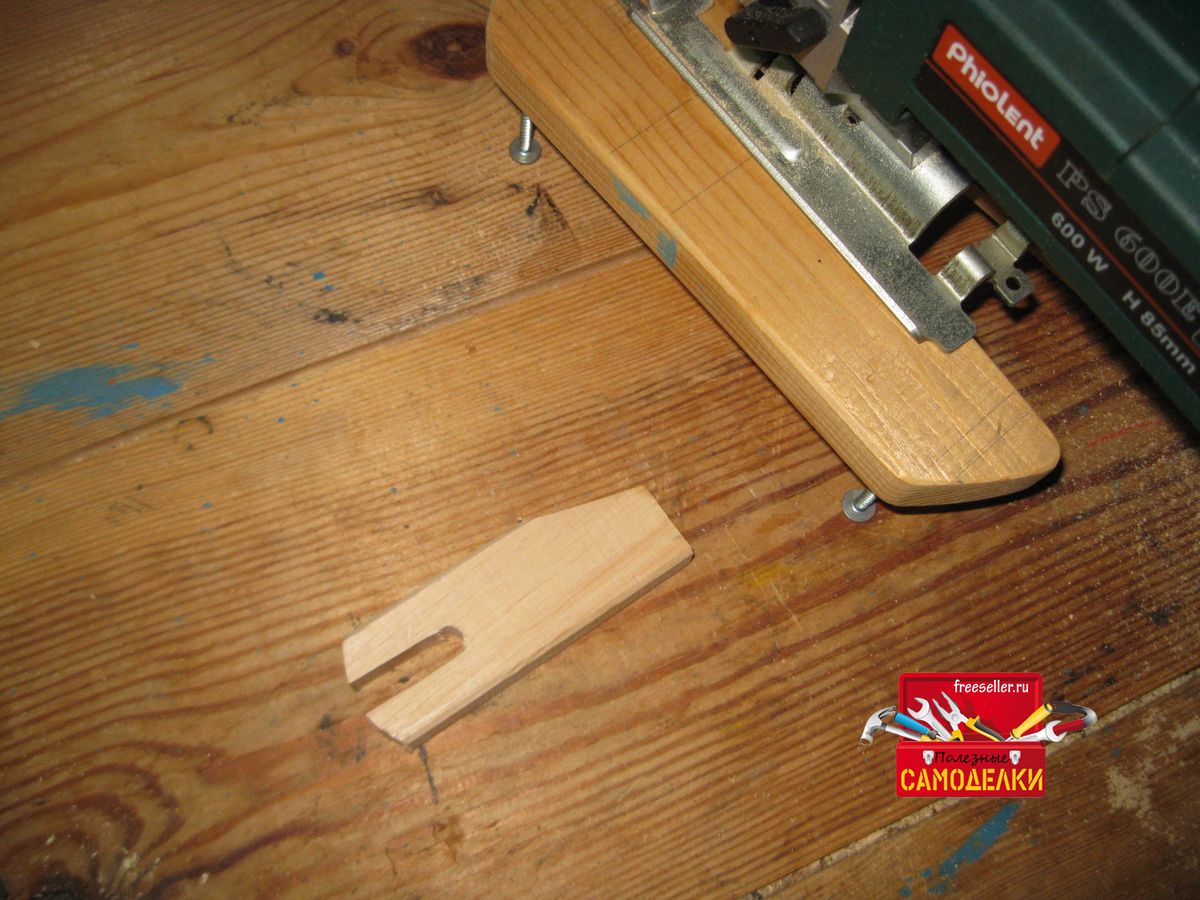

Затем при помощи электролобзика, выпиливаем прорезь, а также выпиливаем и сам держатель.


Держатель слегка обрабатываем наждачной бумагой.

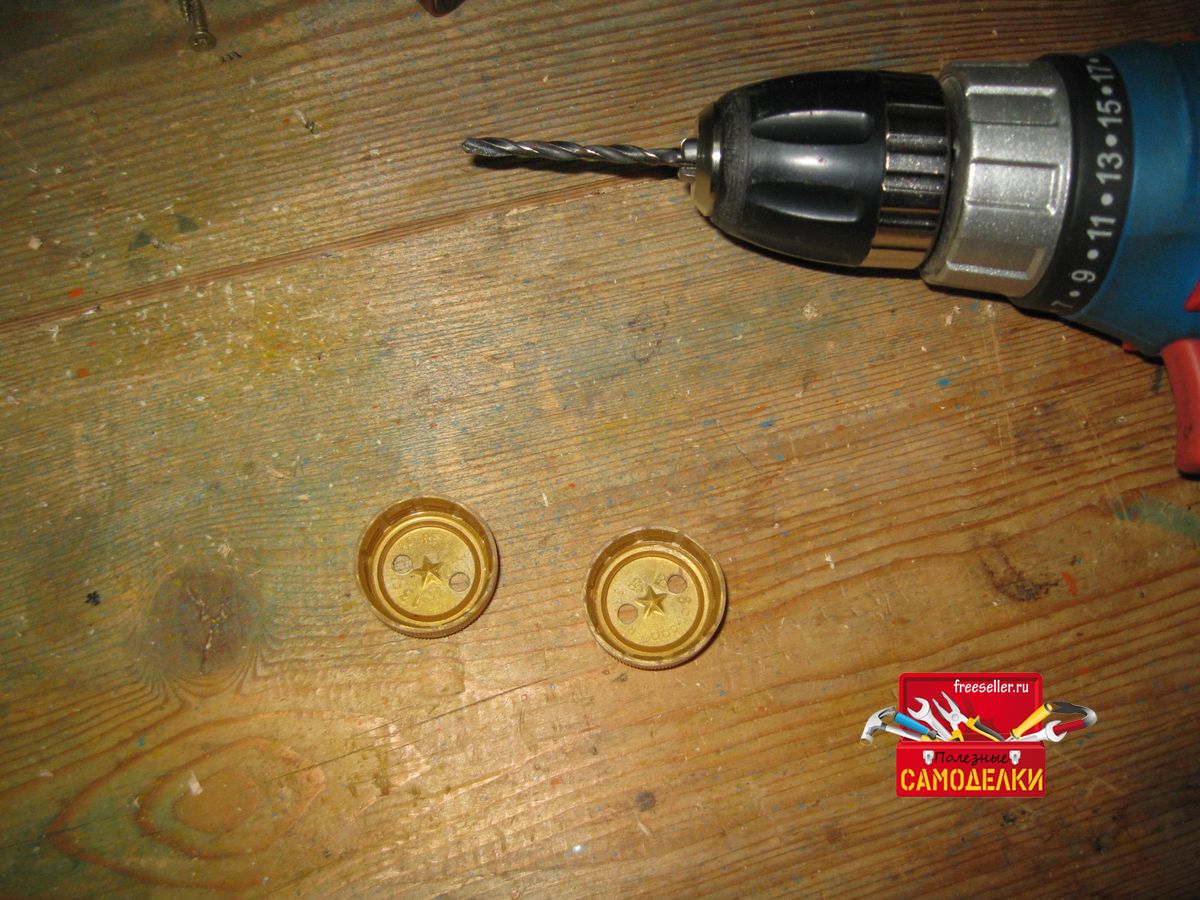

Затем в двух крышках от пластиковых бутылок сверлим по два отверстия диаметром 4 мм, для крепления их к держателю.

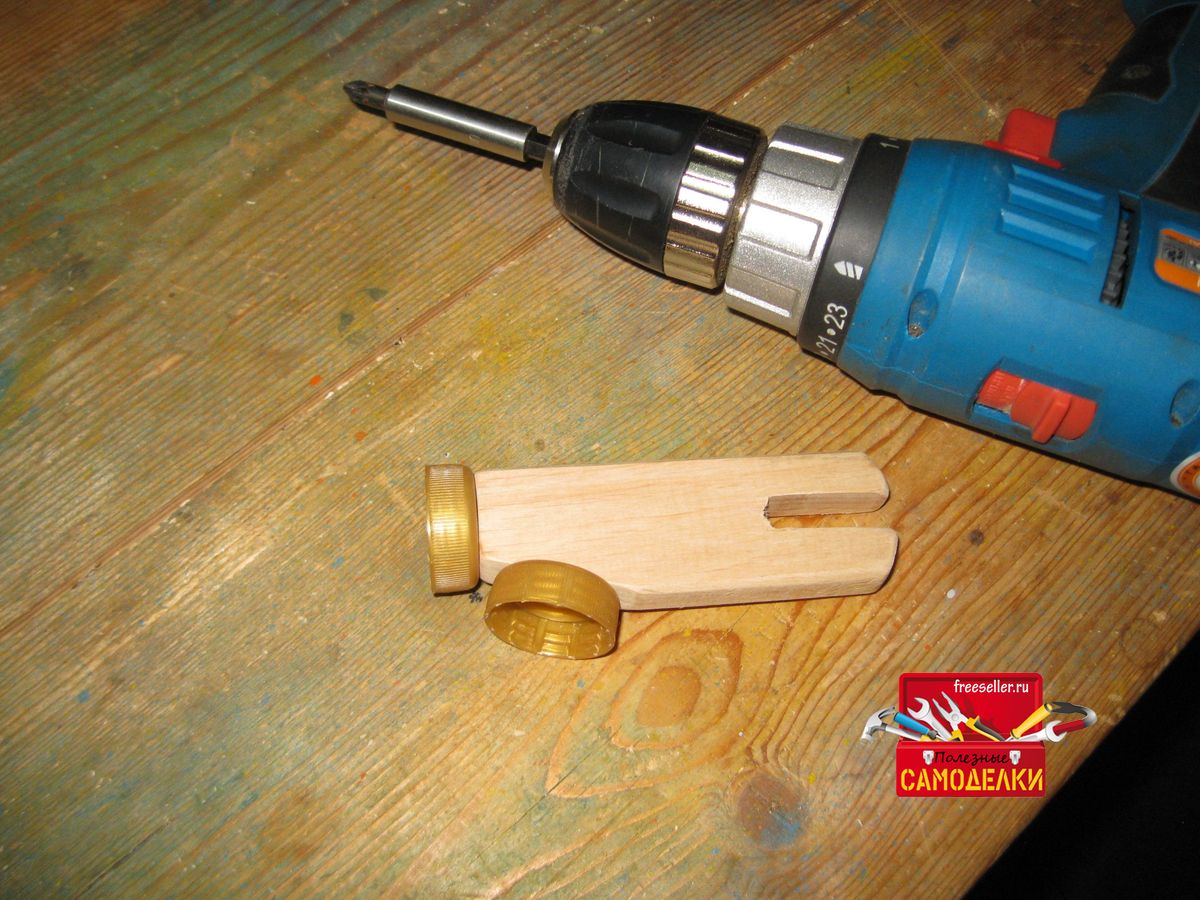

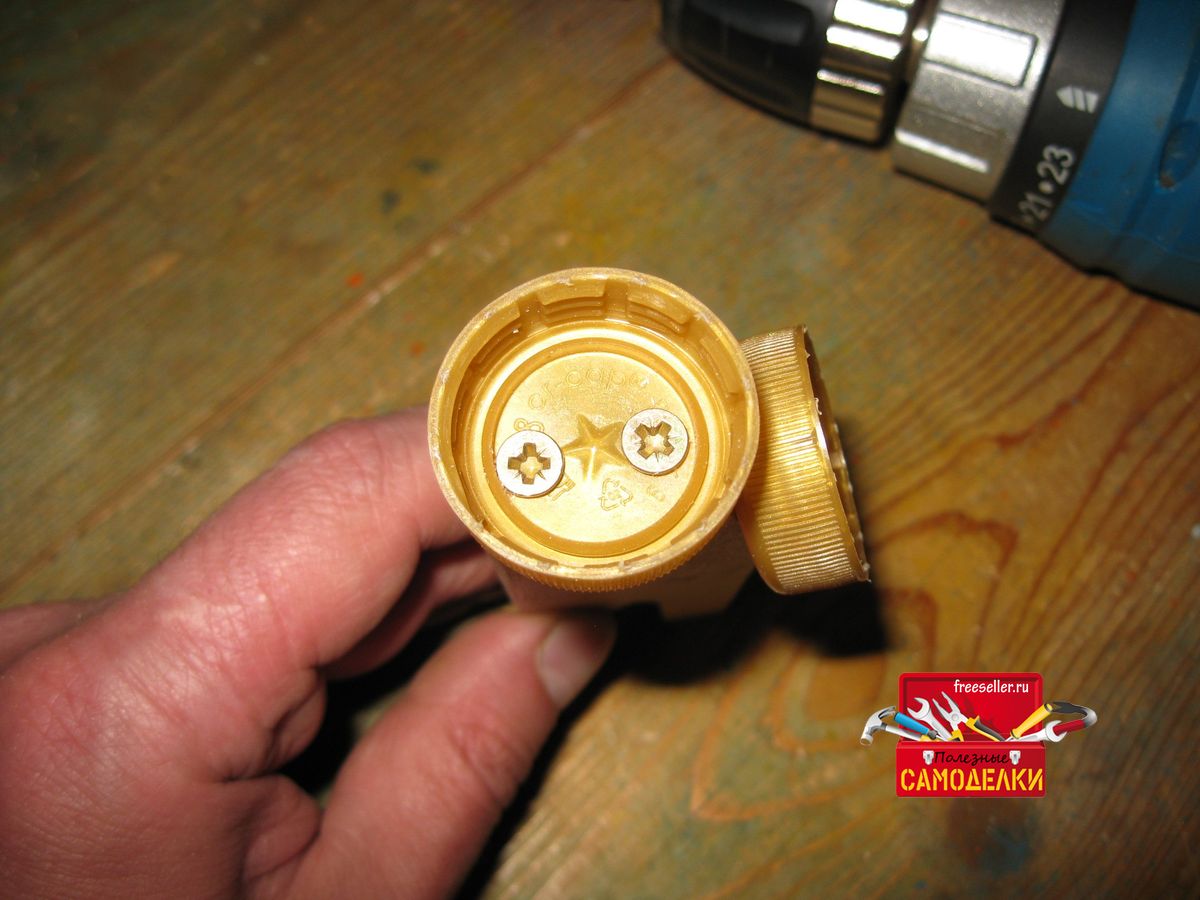

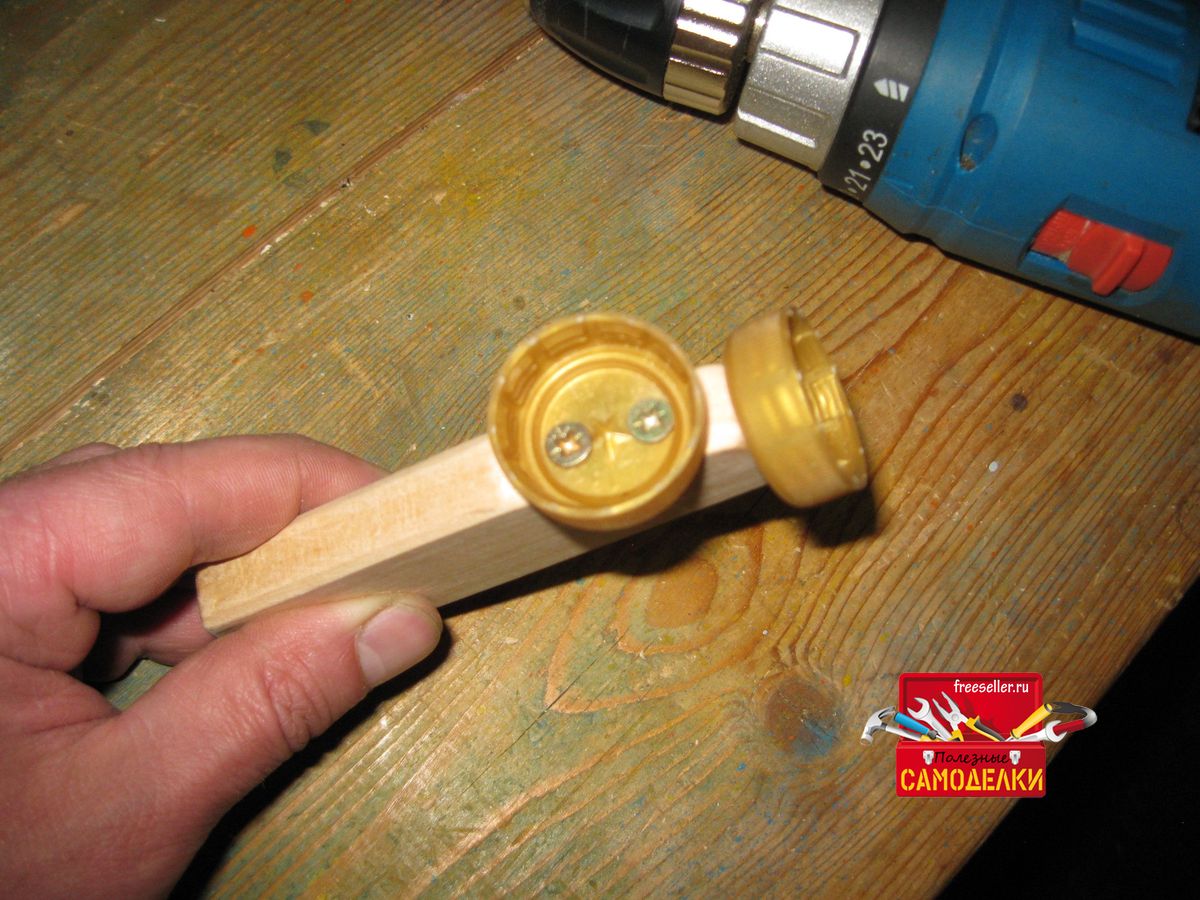

Тут кстати, нужно отметить, что я решил привернуть к держателю не одну, а сразу две крышки для расширения его возможностей.Одну из этих крышек прикручиваем шурупами к боковой, скошенной части держателя.


А вторую к торцу верхней части держателя.


Изготовление плодосъемника



Теперь изготовим сам плодосъемник.

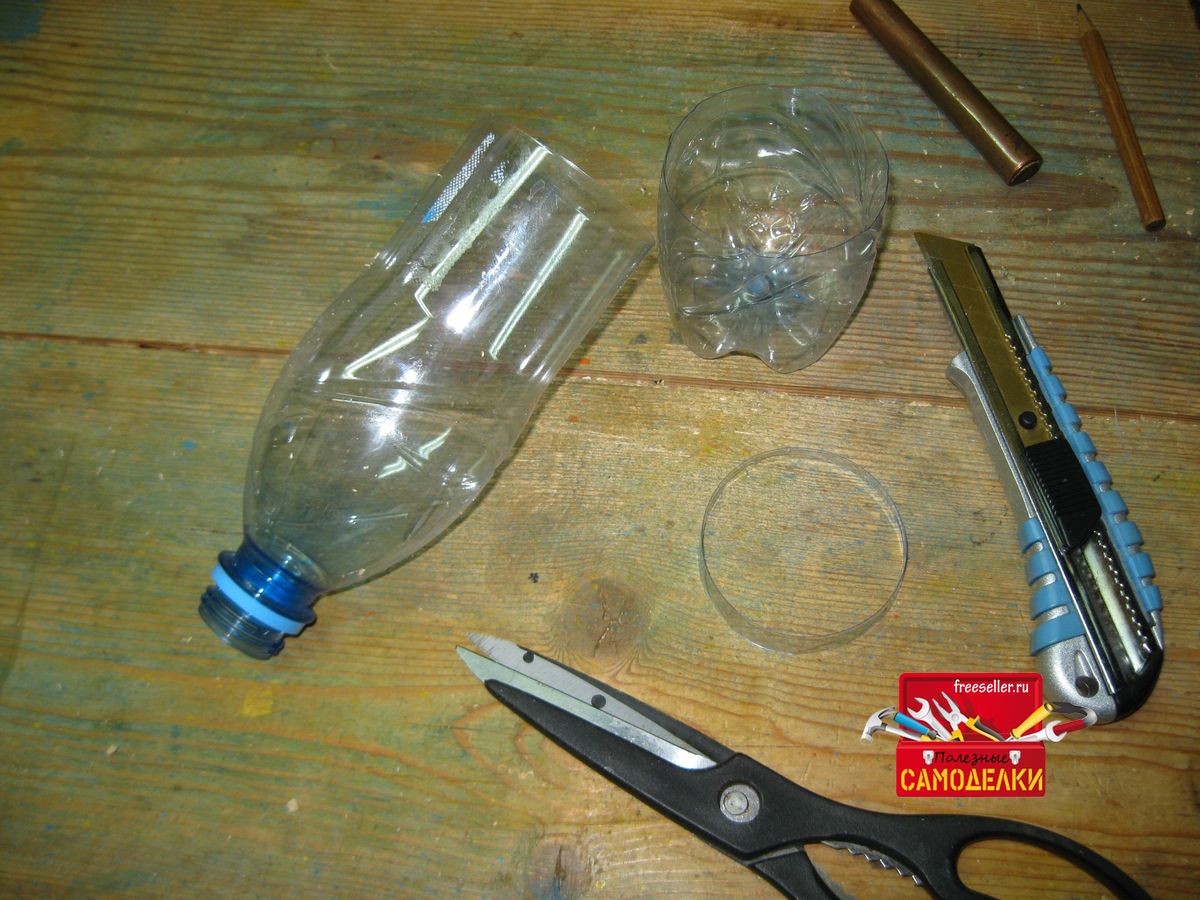

Для этого обрезаем нижнюю часть у пластиковой бутылки, подравняв срез ножницами.

Изготовление плодосъемника из пластиковых бутылок

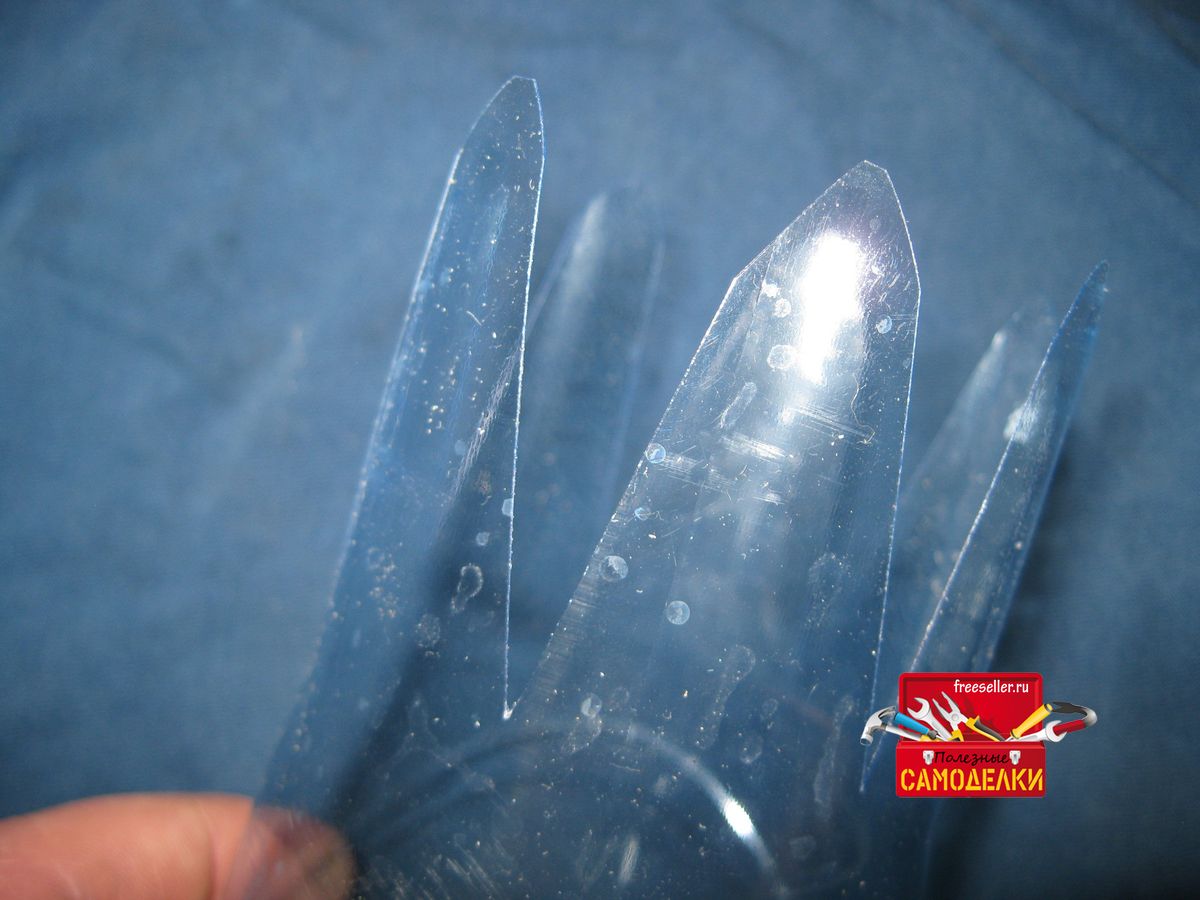

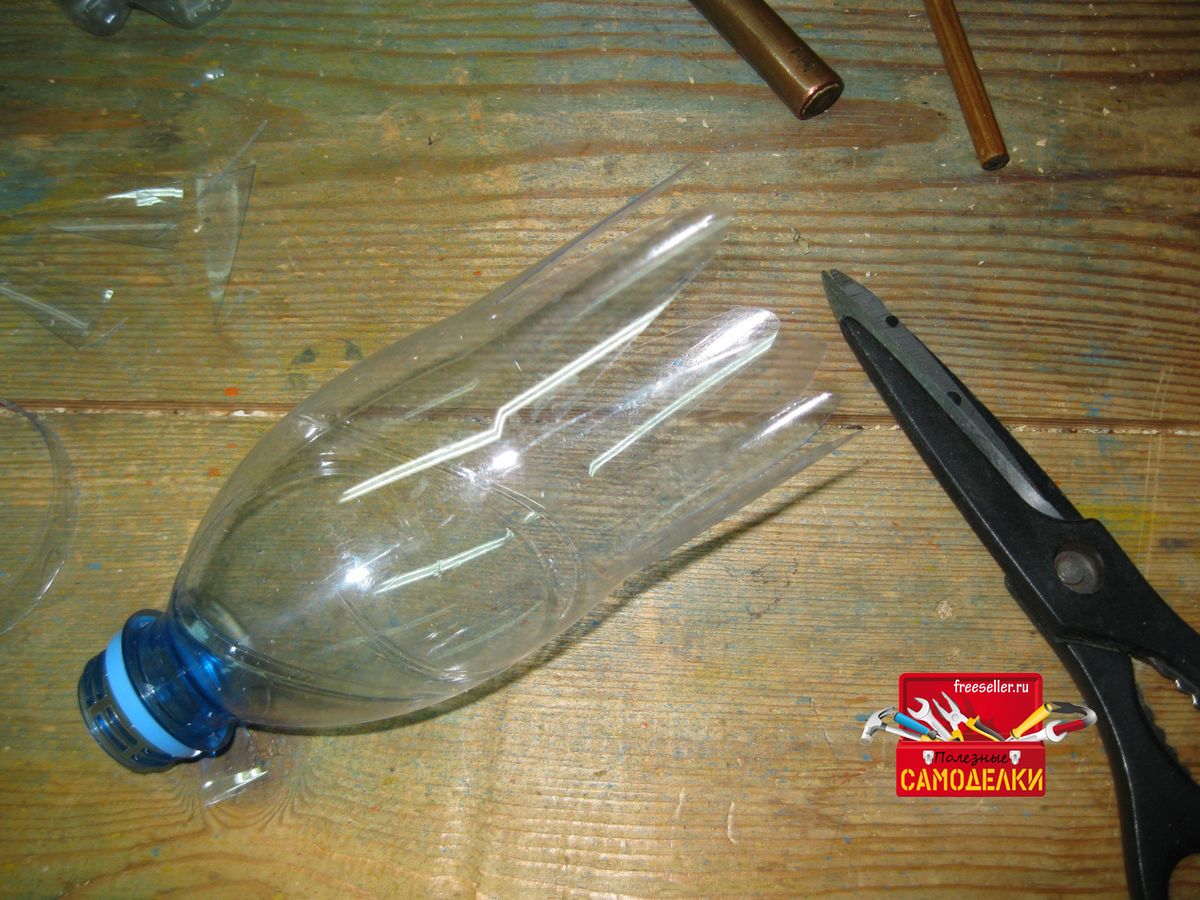

А затем прорезаем в ней вот такие зубцы для захватывания вишен при сборе.

Изготовление плодосъемника из пластиковых бутылокИзготовление плодосъемника из пластиковых бутылок
И на этом нашу насадку можно считать готовой!

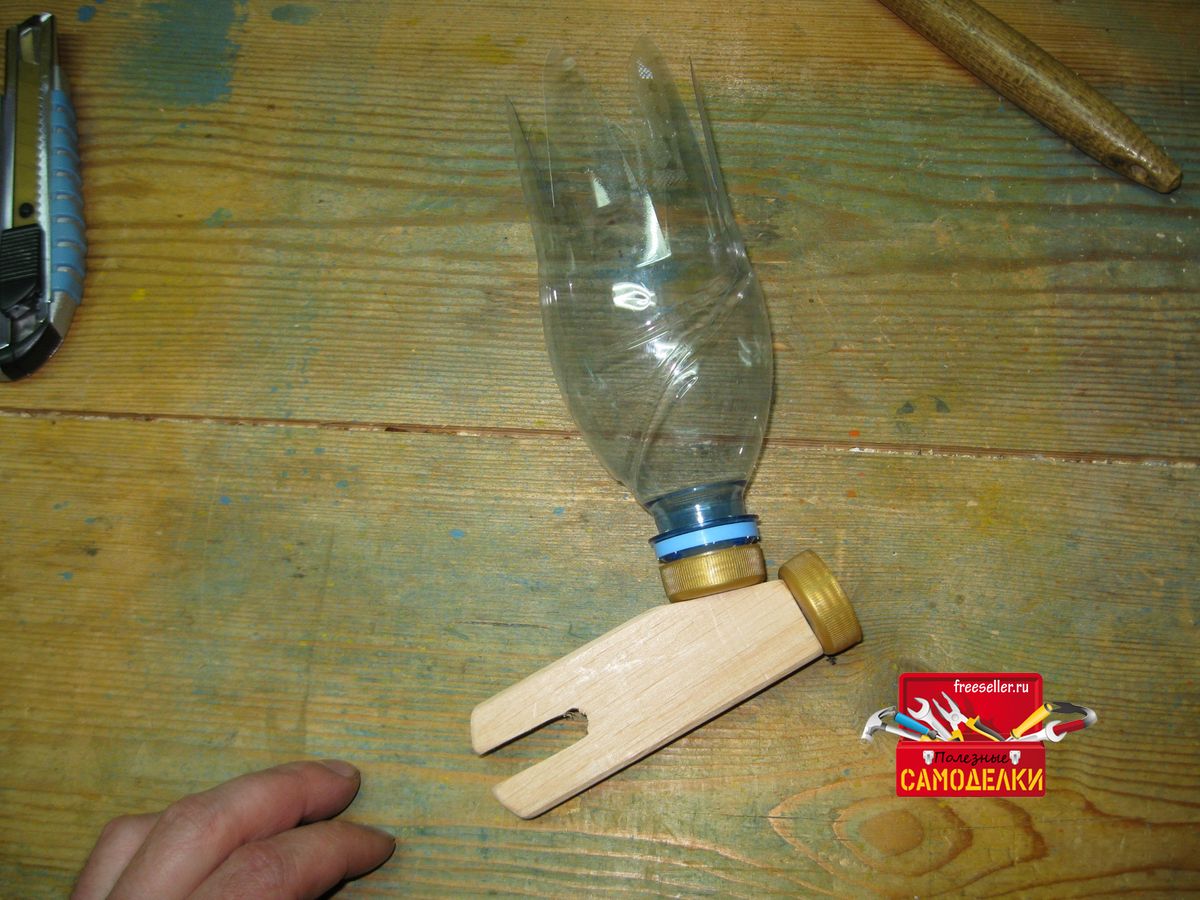

Осталось только прикрутить плодосъемник к держателю. Причем сделать это можно в двух положениях. Вот так сбоку держателя.

Изготовление плодосъемника из пластиковых бутылок

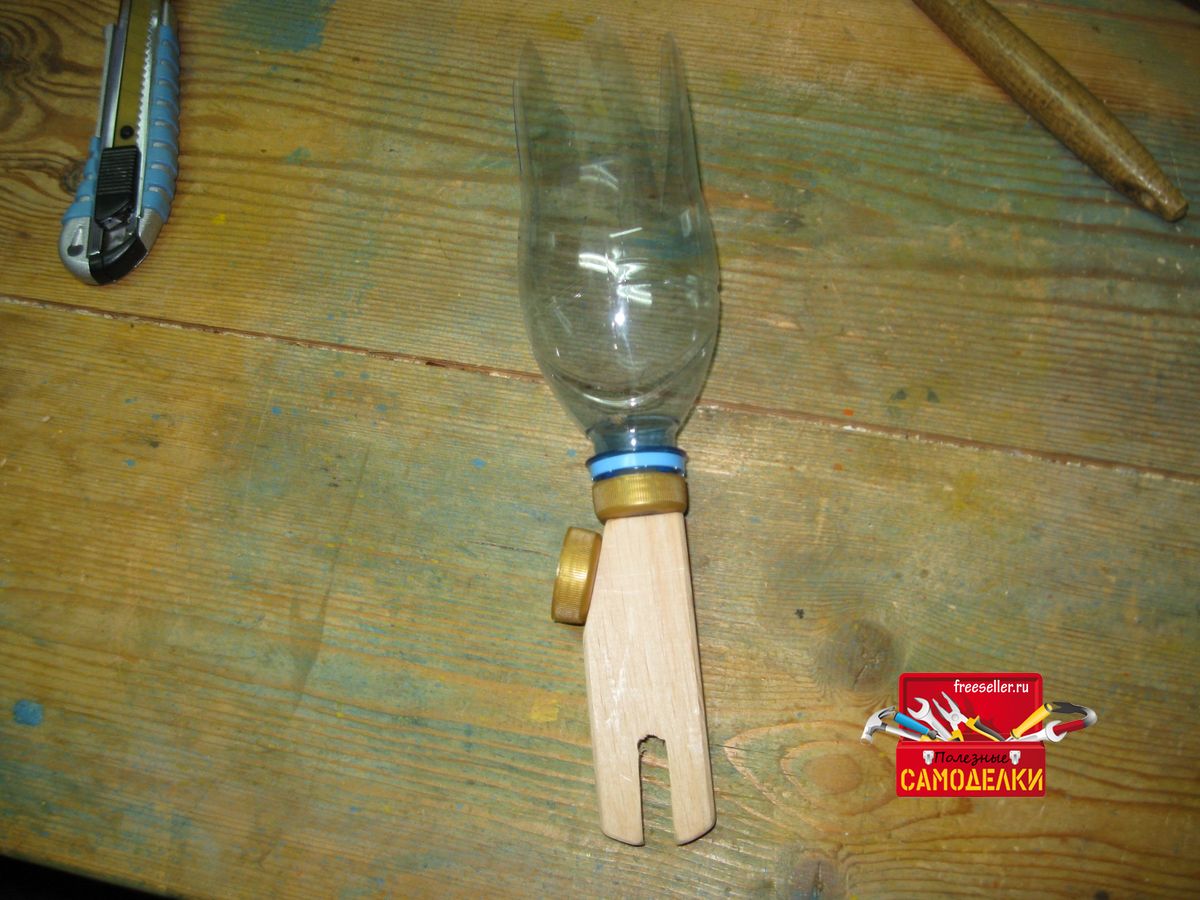

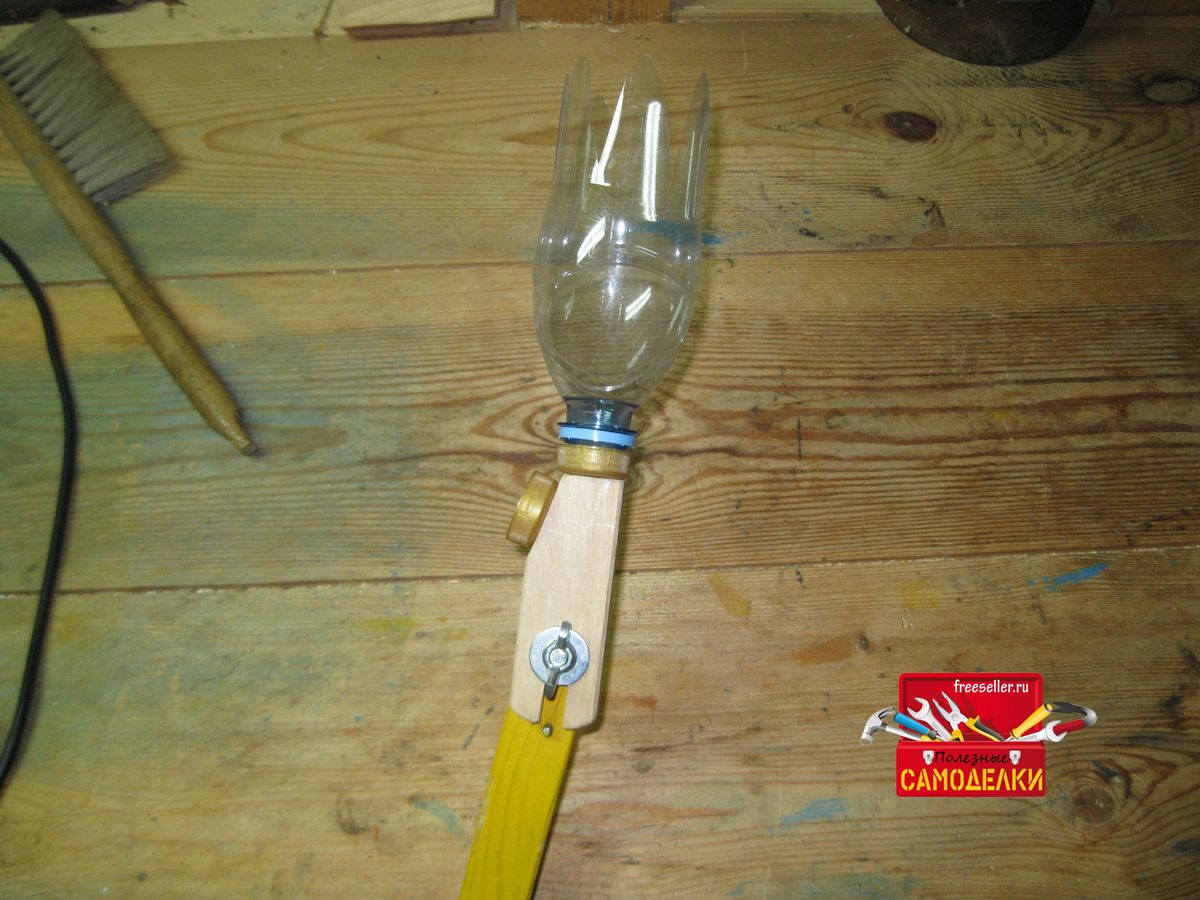

Или сверху.

Изготовление плодосъемника из пластиковых бутылок
Теперь осталось надеть нашу насадку на штангу.
Для этого надеваем ее прорезью на болт штанги и зажимаем барашковой гайкой.
 Изготовление плодосъемника из пластиковых бутылок

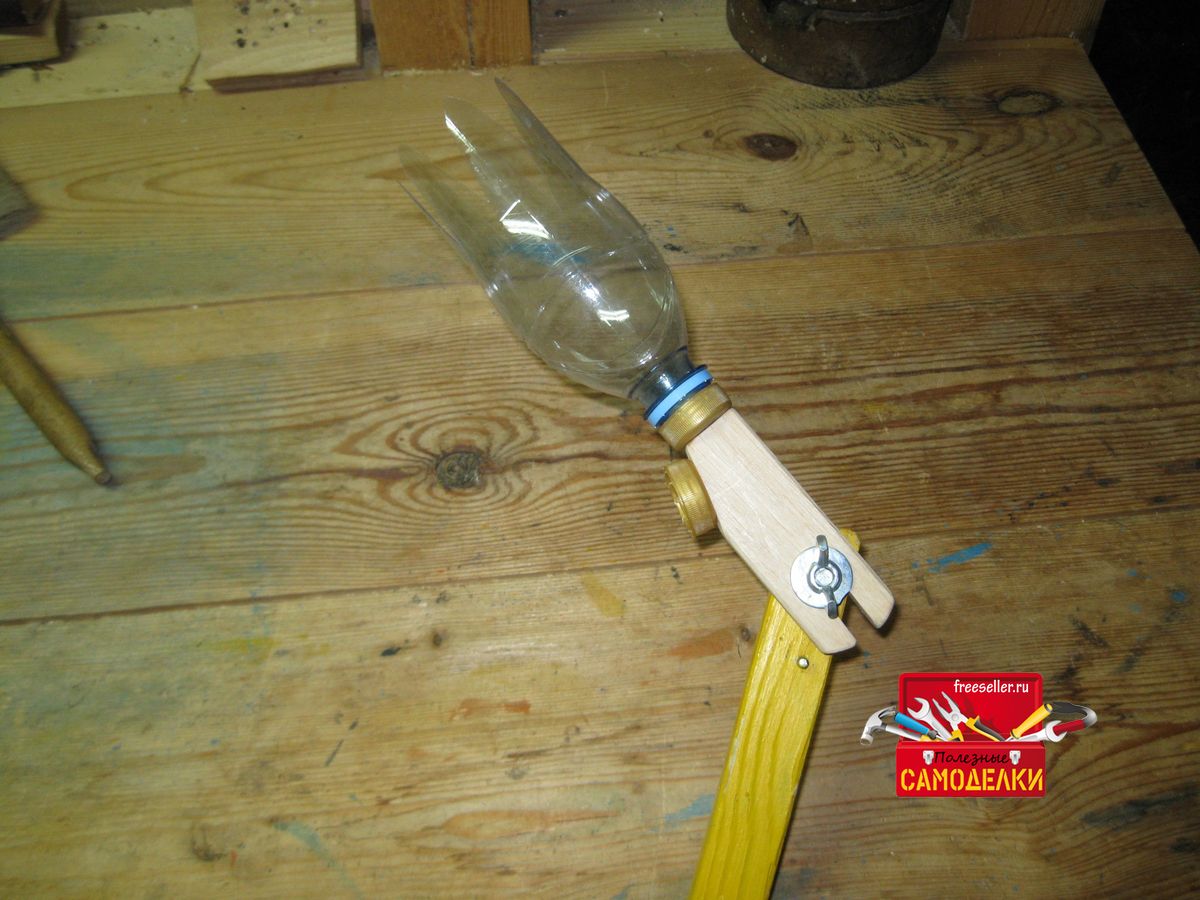

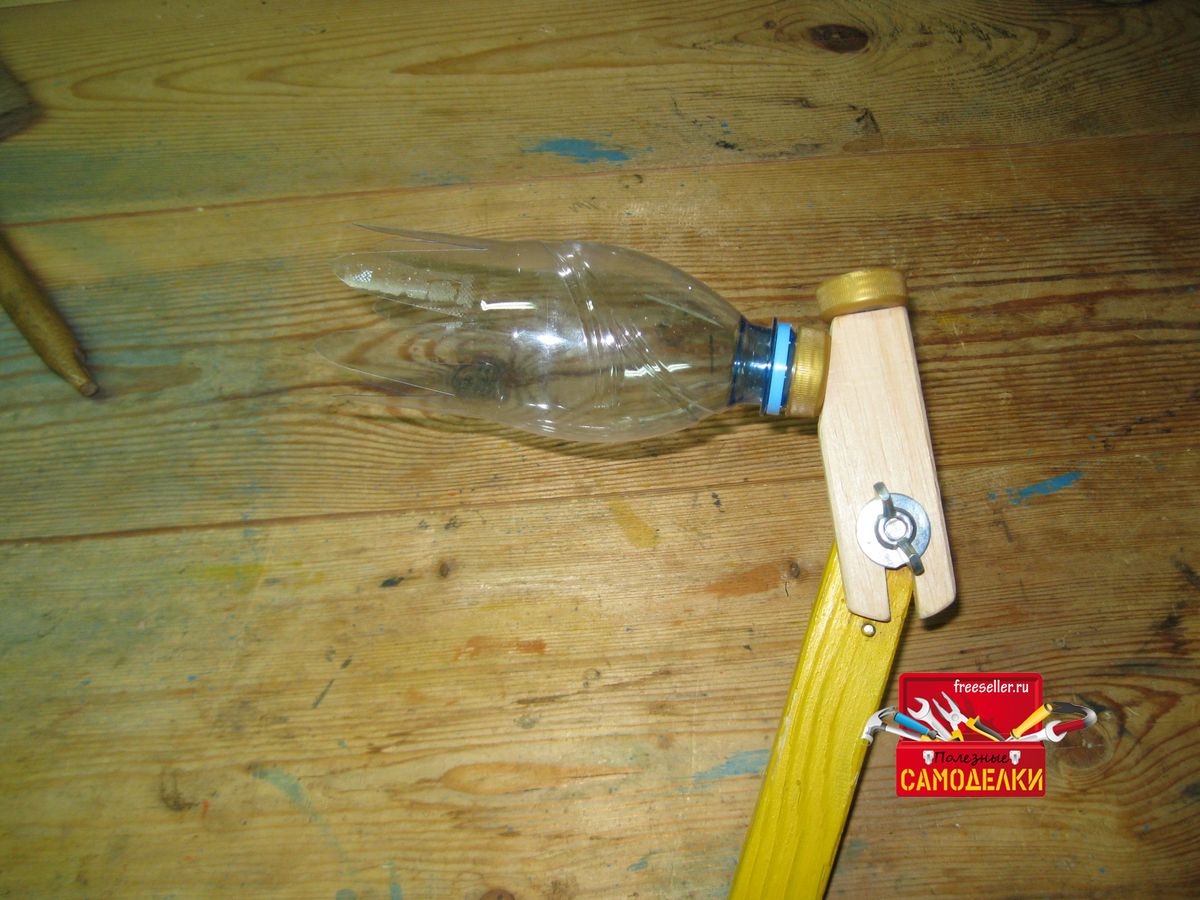

В процессе сбора вишен, мы сможем под каким угодно углом наклонять нашу насадку, зажимая ее барашковой гайкой.

Самодельное приспособление для сбора вишни
Или же вообще можно переставлять плодосъемник в другое положение, прикручивая его к боковой крышке.

Самодельное приспособление для сбора вишниСамодельное приспособление для сбора вишни

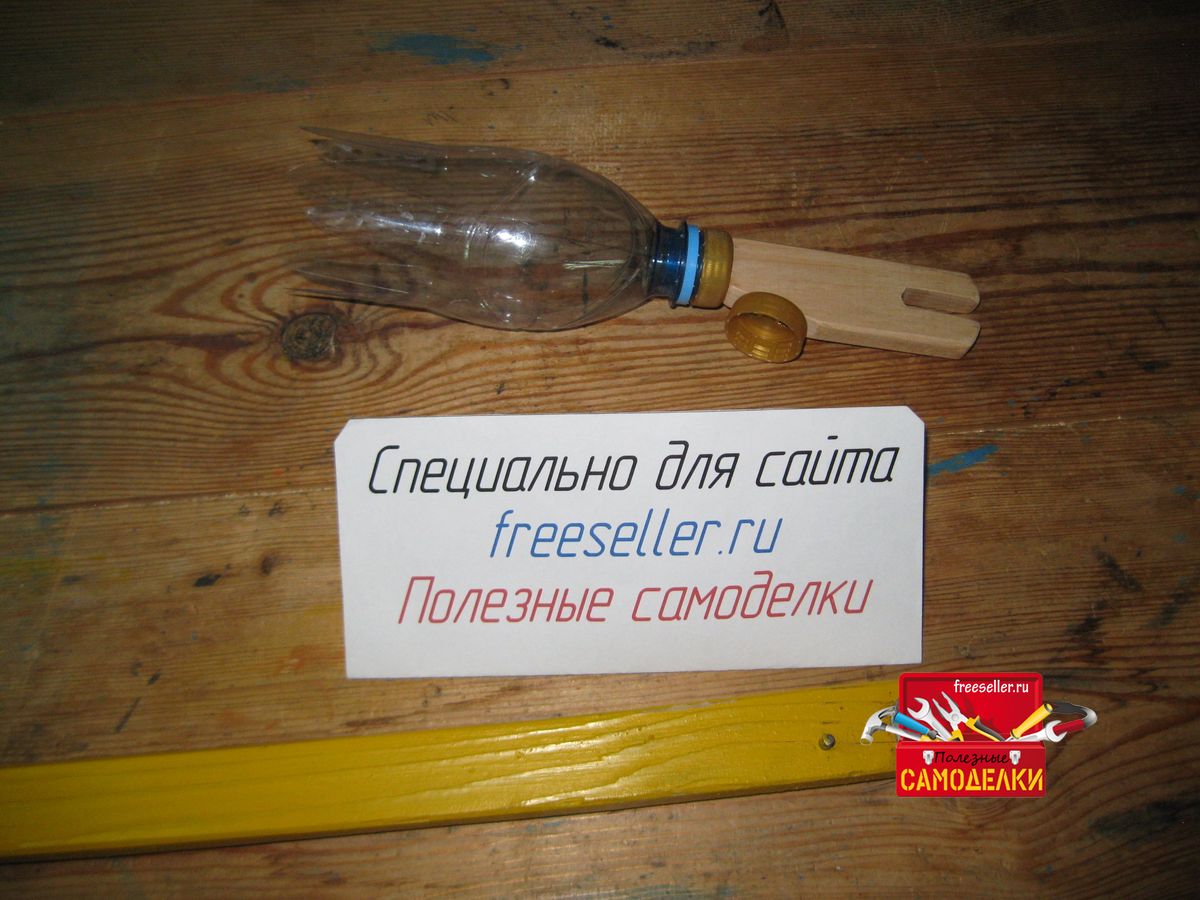

Готовый плодосъемник

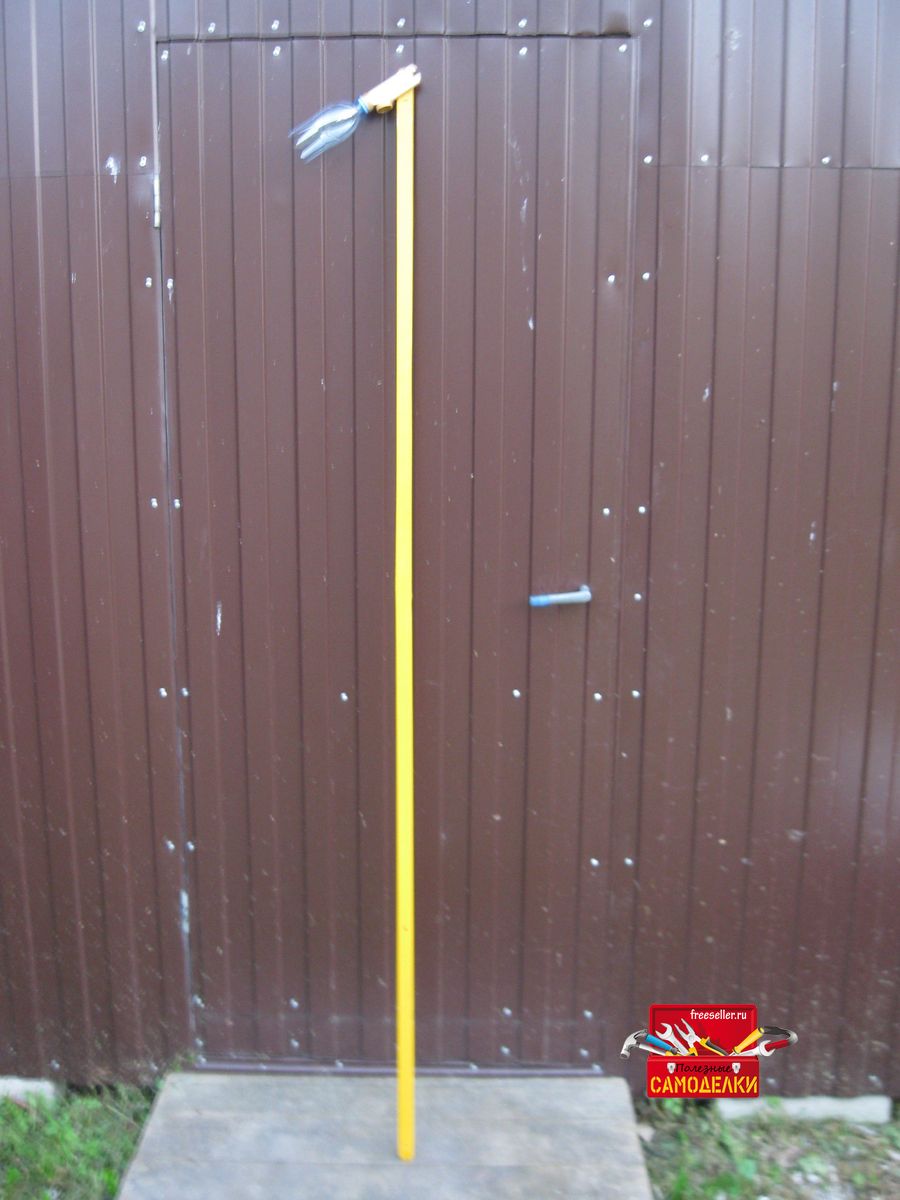

А вот так выглядит наша штанга с закрепленной на ней насадкой целиком.

Самодельное приспособление для сбора вишни

Испытания насадки

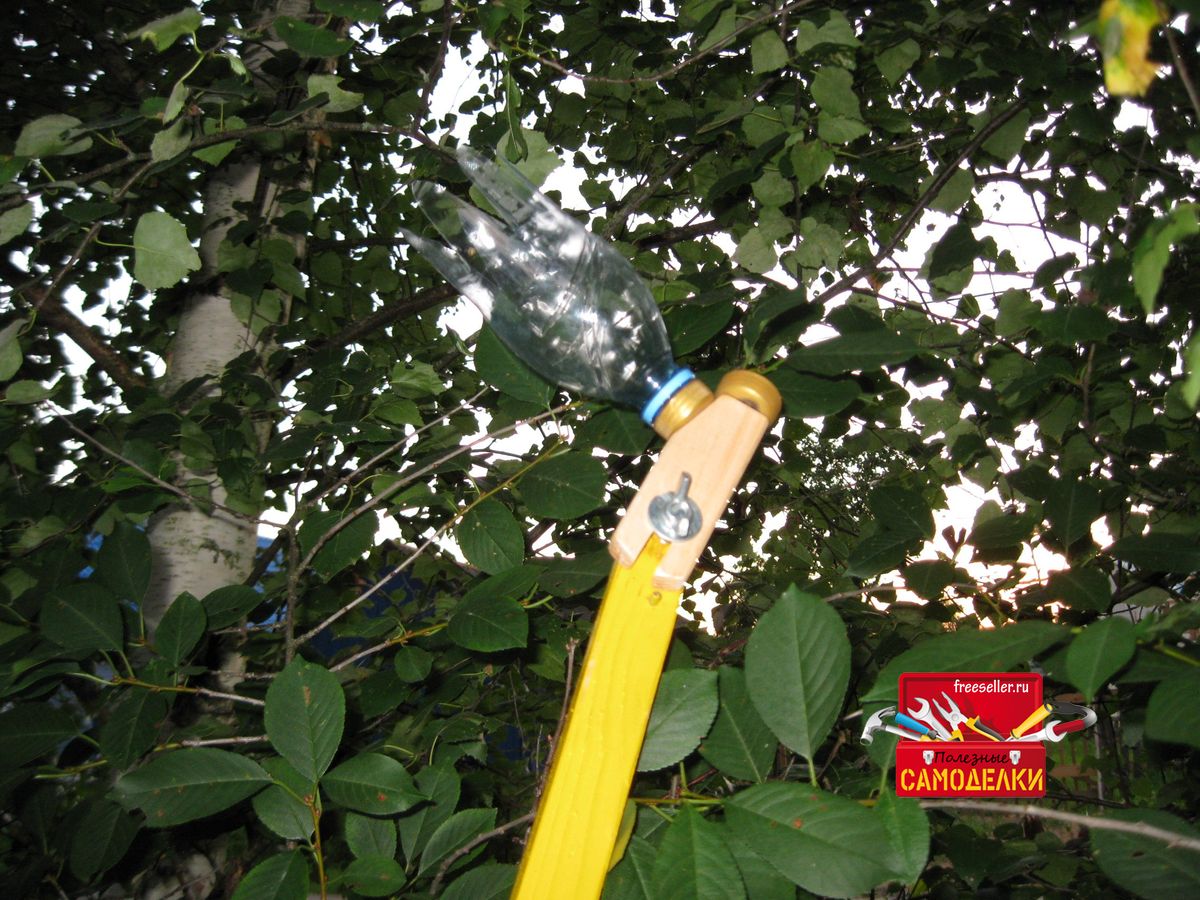

Ну а теперь, попробуем собирать вишни при помощи нашей насадки.

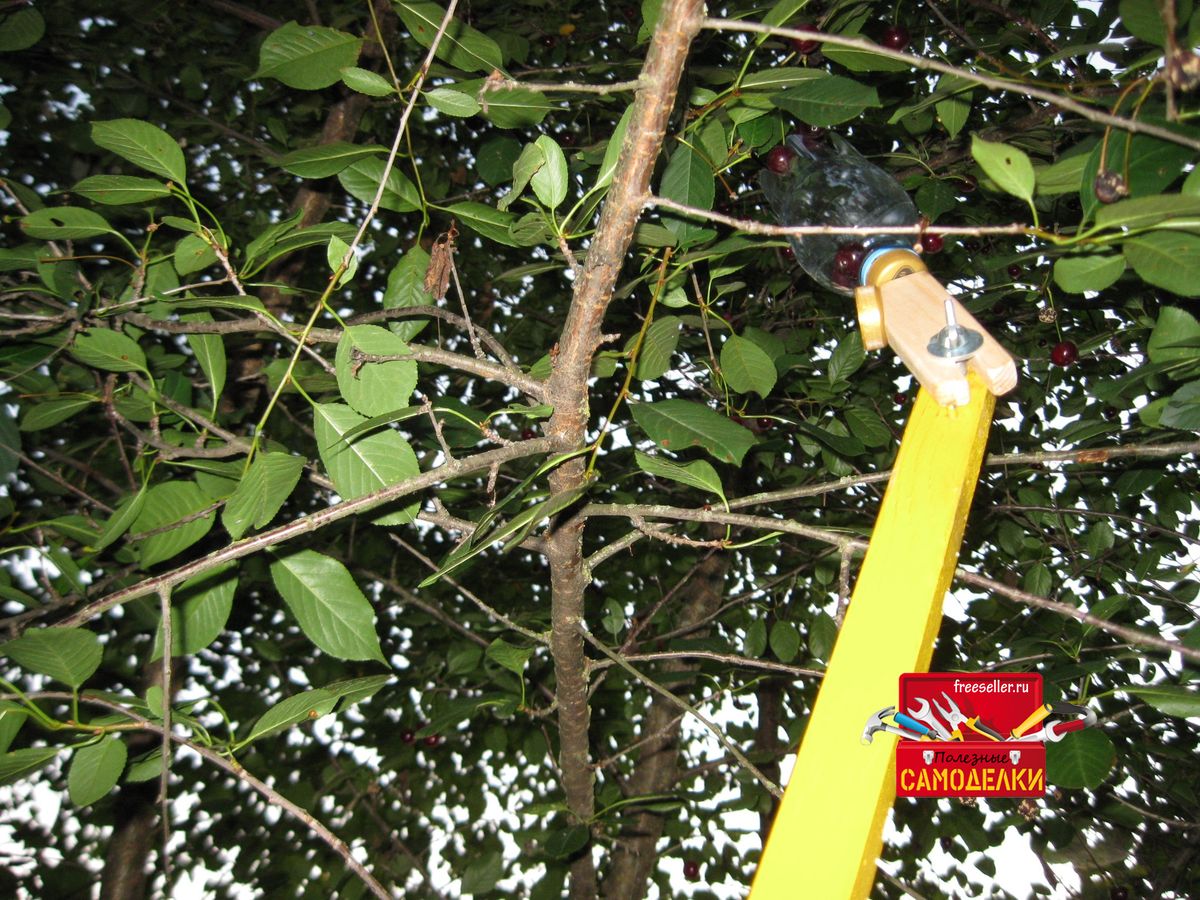

Сбор вишни самодельным приспособлением
Чтобы сорвать вишню, нужно снизу или сбоку подвести к ней плодосъемник и захватив ее зубчиками слегка потянуть и оторвать от плодоножки.

Сбор вишни самодельным приспособлением

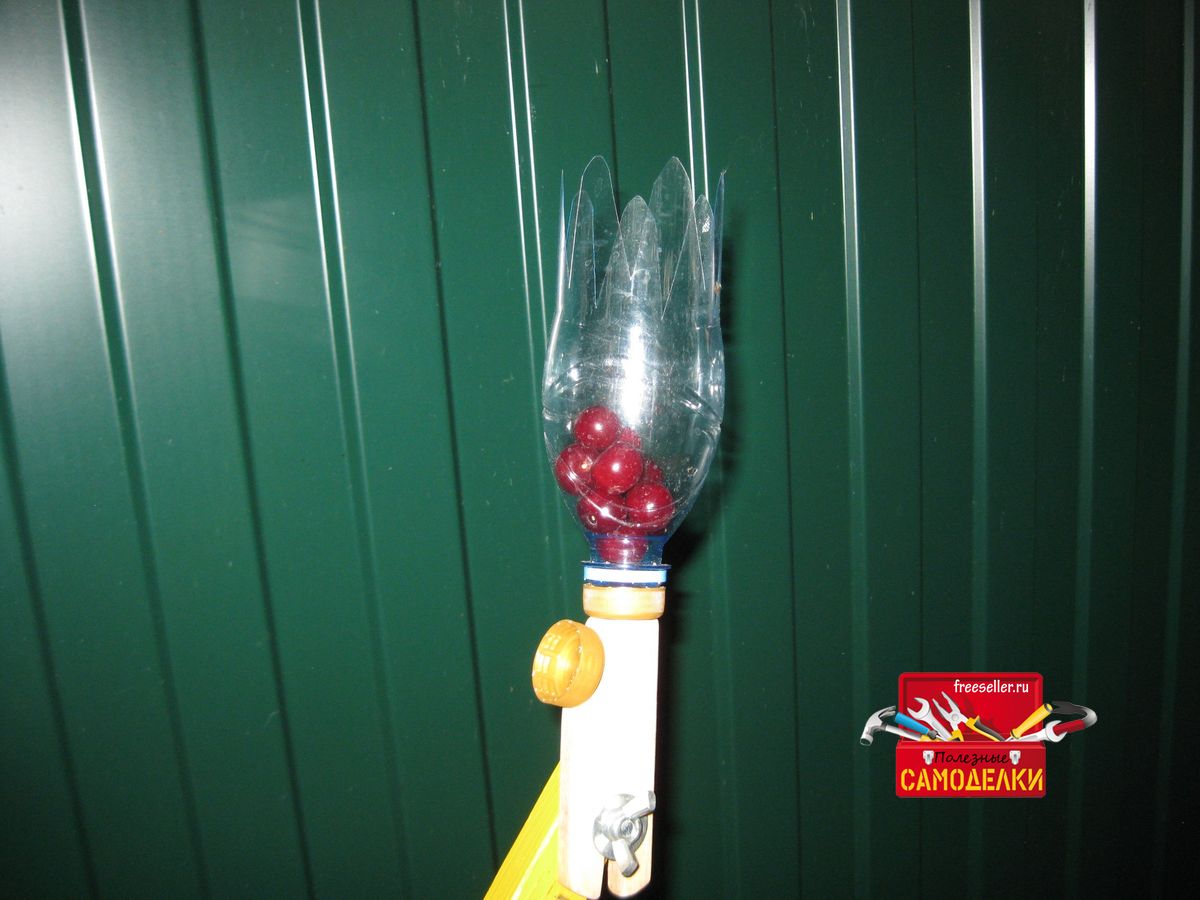

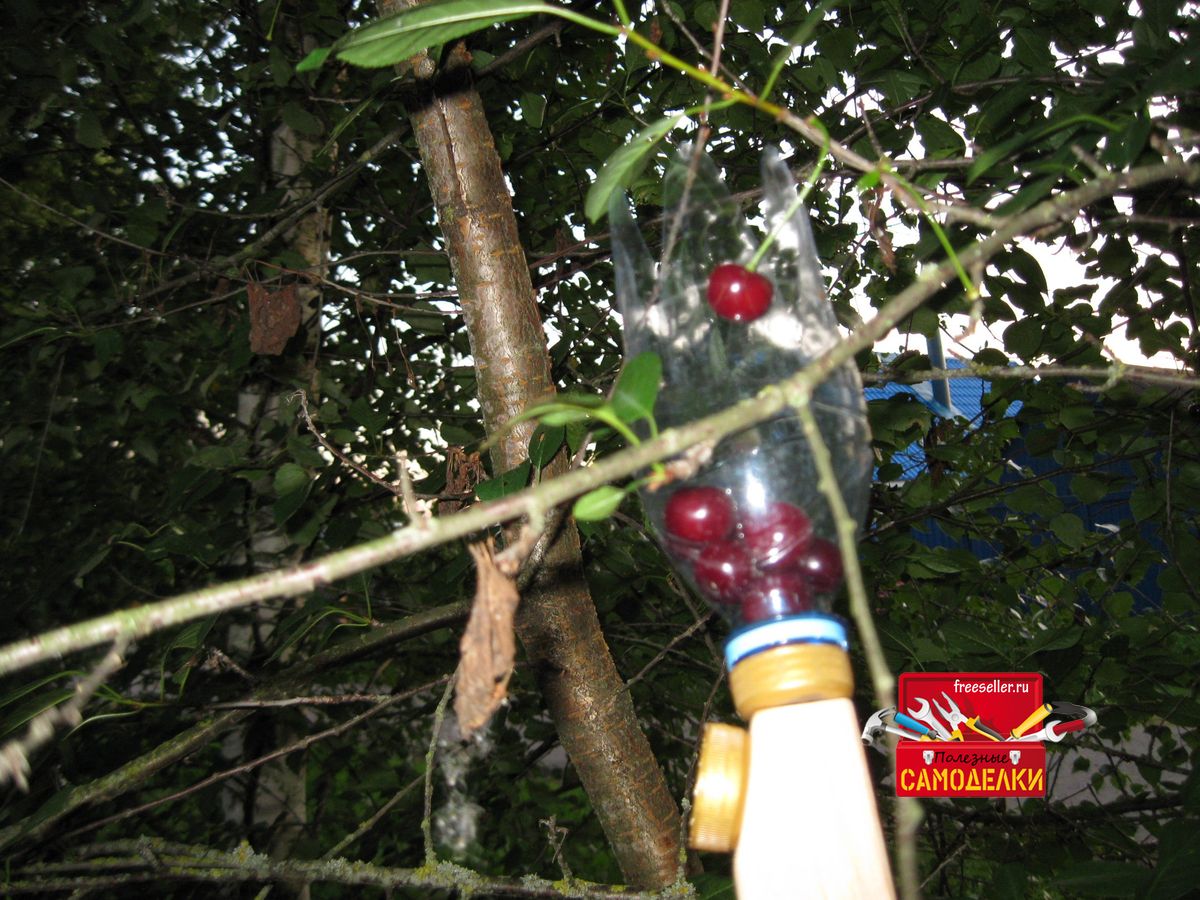

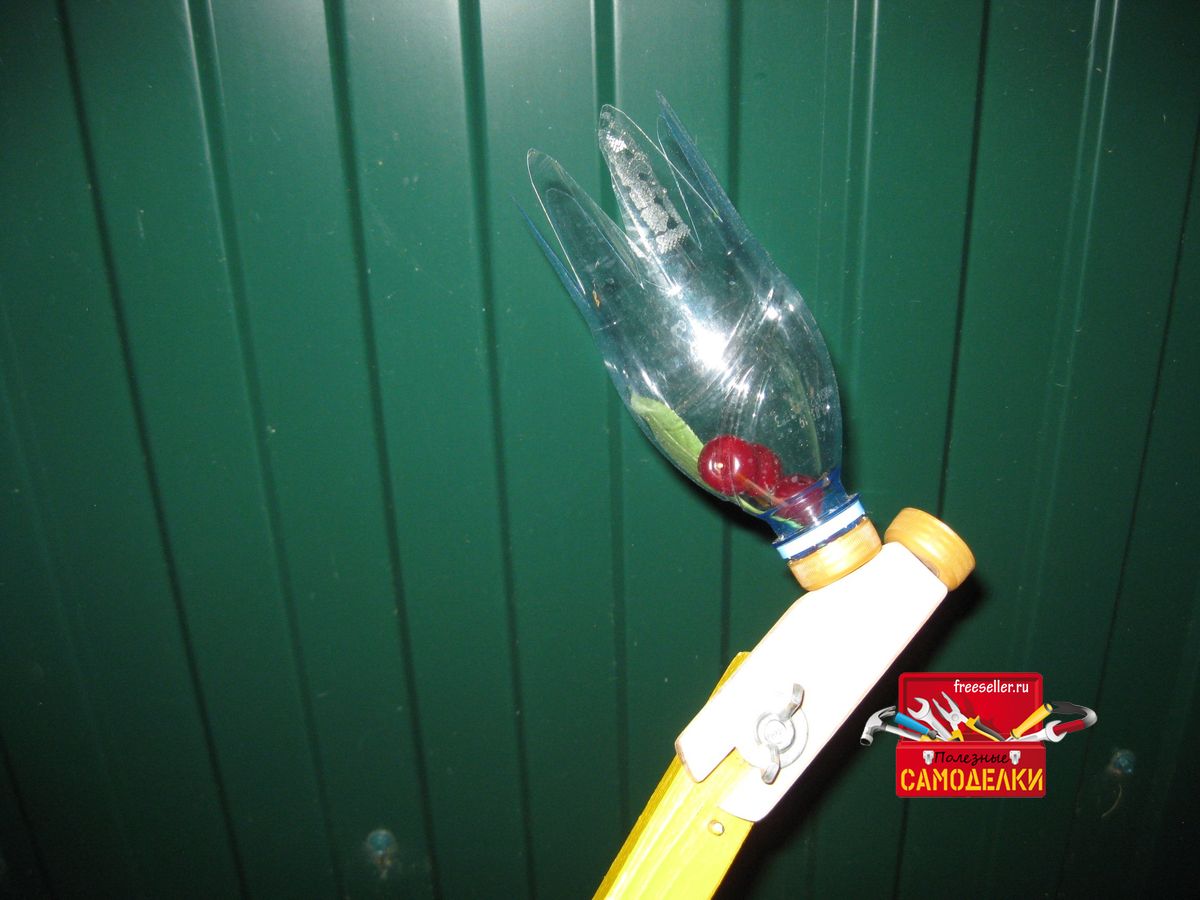

Сорванные вишни падают в нижнюю часть плодосъемника и накапливаются там. Таким образом, плодосъемник выступает еще и в роли плодосборника.

Приспособление для сбора вишни из пластиковой бутылки

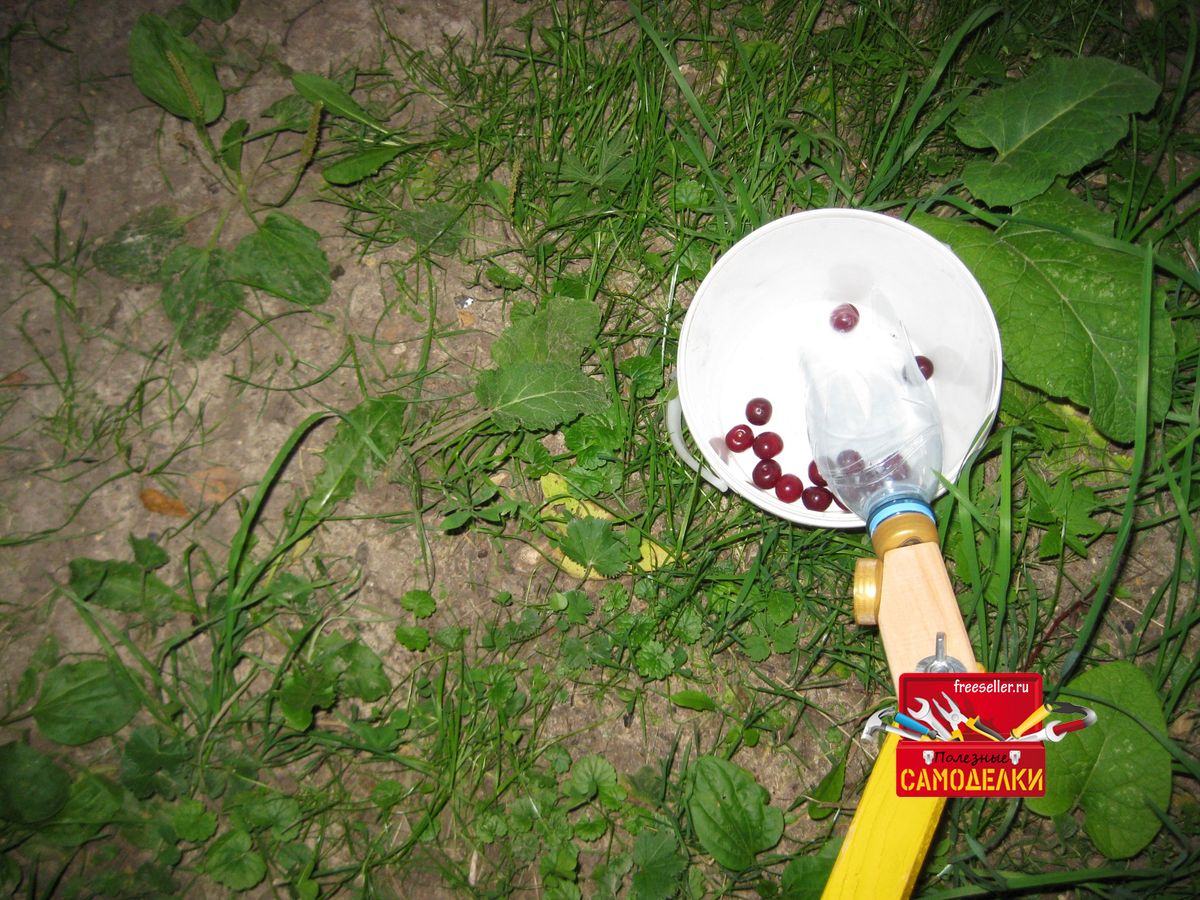

Когда в плодосъемнике накопится штук 15 вишен, пересыпаем их в какую-либо емкость большего размера.

Приспособление для сбора вишни из пластиковой бутылки
Кстати, в процессе работы выяснилось, что при сборе вишен на небольшой высоте очень удобно работать с наклоненным плодосъемником. И тут надо сказать, что я не прогадал, сделав подобную насадку именно для самодельной штанги, с возможностью ее наклона.
Или же можно просто быстро переставить плодосъемник на боковую крышку.
 Приспособление для сбора вишни из пластиковой бутылки Приспособление для сбора вишни из пластиковой бутылки

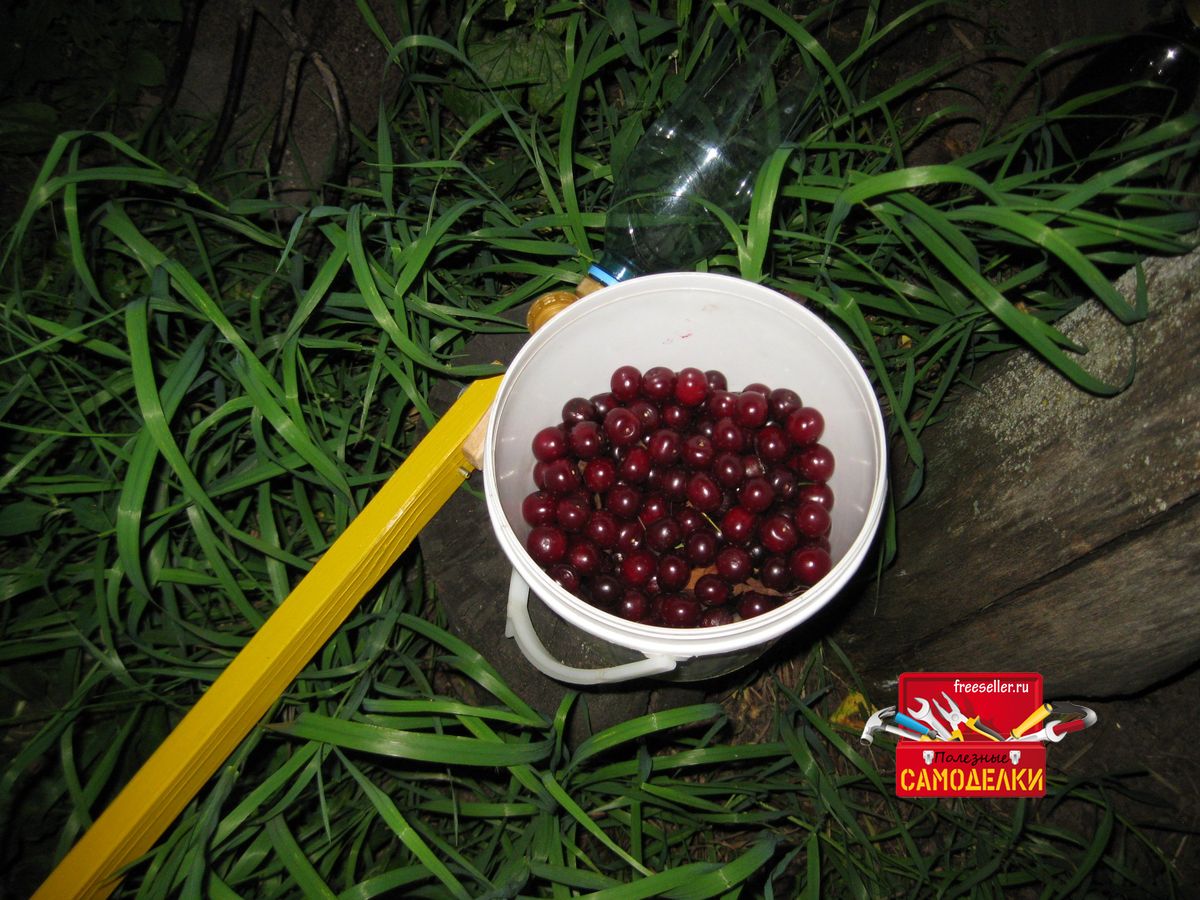

В результате, за небольшой период времени, я собрал уже половину ведерка вишен.

Приспособление для сбора вишни из пластиковой бутылки
В общем, подводя итог, я должен отметить, что данное устройство для сбора вишен может и не является идеальным, но вполне неплохо справляется со своей работой.

Кроме того, на мой взгляд, оно является хорошей альтернативой использованию лестниц и стремянок, с которыми частенько приходится изрядно помучиться, перетаскивая их туда-сюда.

Думаю также, что эту насадку можно будет успешно применять и при сборе слив.
Ну и на этом у меня все! Всем пока и удачного сбора урожая!
