Солнечная плита своими руками

Как сделать простую и недорогую плиту работающую от солнца.

Представляю вашему вниманию идею по изготовлению универсальной солнечной плиты, которую можно изготовить из подручных материалов. А порой даже и ненужных вещей или мусора.

Описание конструкции плиты

Автор сначала изготовил вариант плиты типа воронка с двумя прямоугольными отражателями, скрепленных на одном конце и разложил их под углом 45 градусов, образуя клин.


Примерные размеры каждого рефлектора 46 * 77 см


Равнобедренный треугольник, от 60 до 77 смв высоту, был использована в качестве нижнего отражателя.


Данный тип конструкции печи очень прост в изготовлении, без сложных углов или складок, очень эффективен и хорошо работает, будь то солнце низко (зимой) или высоко (летом) в небе.;

Еще одним положительным качеством является то, что плита только должна быть скорректирована на горизонтальной оси, а не

Данный вариант печи отлично подойдет для кемпинга, путешествия и т. д. т.к. легко собирается и разбирается.

Есть и недостатки у данной конструкции: В ветреную погоду для приготовления еды необходимо использовать пакет для запекания, чтобы защитить посуду от окружающего воздуха.


Я хотел построить солнечную плиту, которая не была восприимчива к ветру и не требовала при приготовлении пищи изоляции. И когда мне попалась на глаза старый деревянный ящик от патронов, мне пришла идея как можно реализовать желаемое.


Материалы для изготовления


  • Ящик деревянный;
  • Сверхмощная фольга;
  • Спрей клей;
  • Тяжелый картон;
  • Брус 20*20 мм;
  • Шпилька резьбовая М8;
  • Гайки барашки;
  • Кусок плексигласа или стекла.


Изготовление

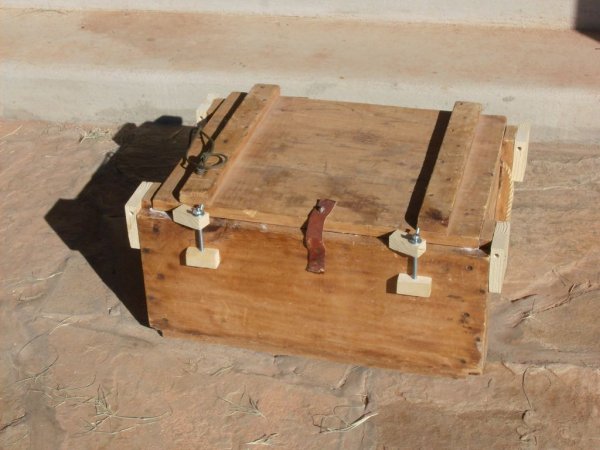

Основой для изготовления печи послужила старый деревянный ящик из под патронов.


Изготовление солнечной плиты из ящика


Если с поиском такого ящика возникают проблемы, можно изготовить ее из доски самостоятельно или использовать что-то другое подходящее по размерам.


Например, можно использовать картонную коробку, но ее нужно изолировать. Иначе она будет восприимчива к ветру.

Итак, обклеиваем коробку теплоизоляцией с фольгой, проще всего это сделать при помощи аэрозольного клея.

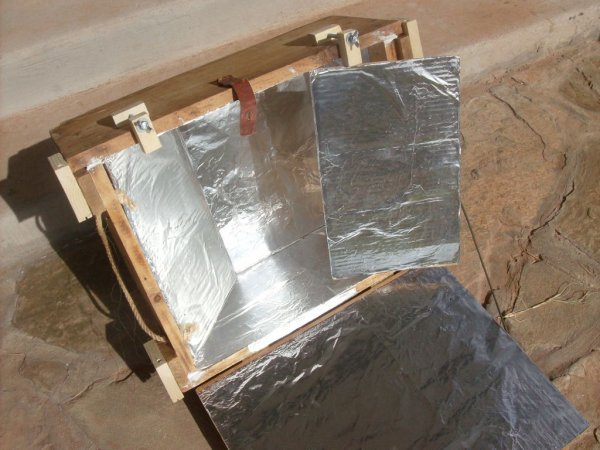

Затем можно приступить к изготовлению рефлекторов, их можно сделать из картона, а затем поместить поду углом в 45 градусов внутри коробки.


Изготовление солнечной плиты своими руками


Рефлекторы можно удалить при необходимости, если посуда не вмещается.

Затем приступаем к изготовлению боковых отражателей из картона. Примерные размеры каждого отражателя 40 *50 см.

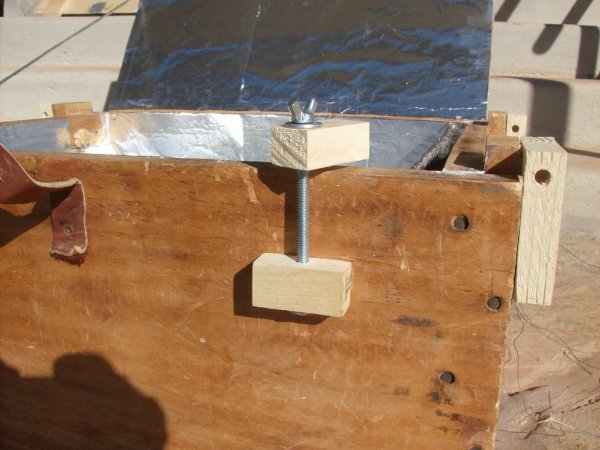

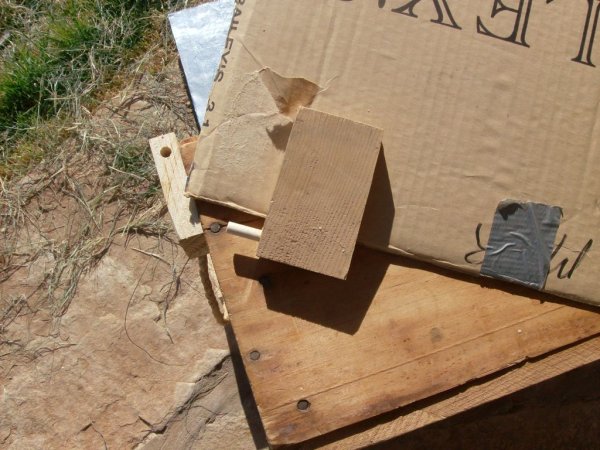

Для крепления отражателей были использованы петли. Автор сделал петли из восьми маленьких кубиков вырезанных из бруса 20*20 мм и резьбовых шпилек М8. Гаек барашек и мебельных дюбелей.


Солнечная плита своими руками

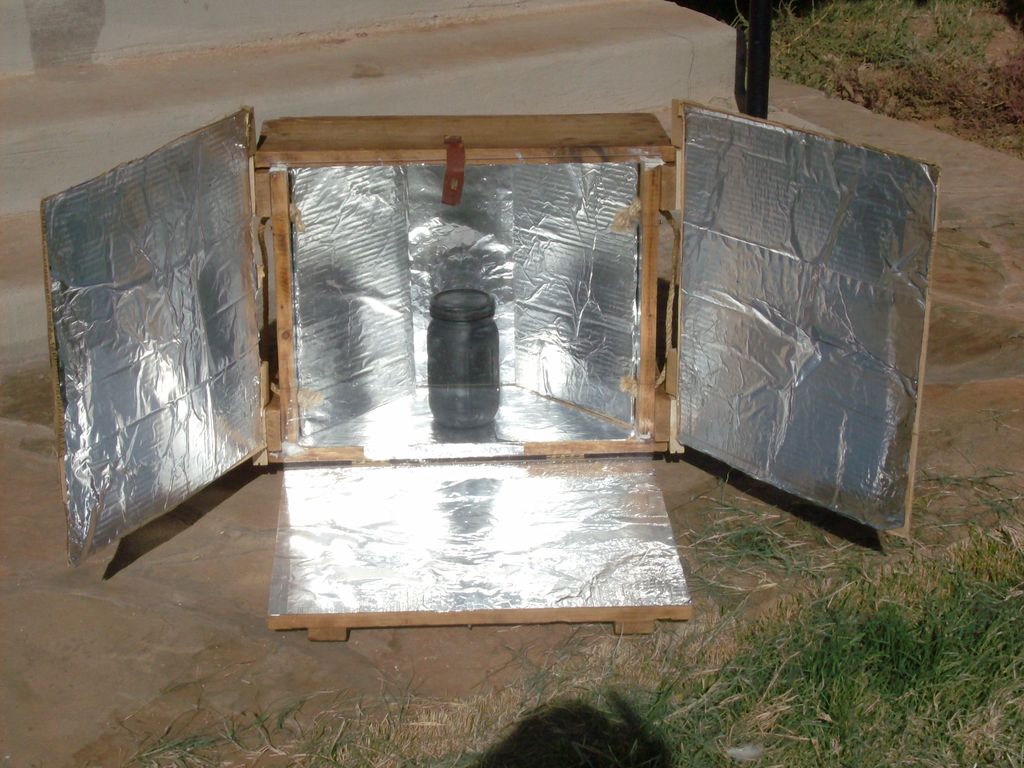

Как вы можете видеть на этой фотографии, конструкция не выглядит как типичная "солнечная плита" и находиться на спине.


Солнечная плита своими руками


Когда Солнце находится низко - она работает наиболее хорошо в этой конфигурации. Два крыла и небольшой отражатель позволяют приготовить еду даже зимой когда солнце находиться низко над горизонтом.


Солнечная плита своими руками


Остекление (плексиглас) проводится двумя маленькими зажимами м8 – болтами, зажимами и мебельными вставками.

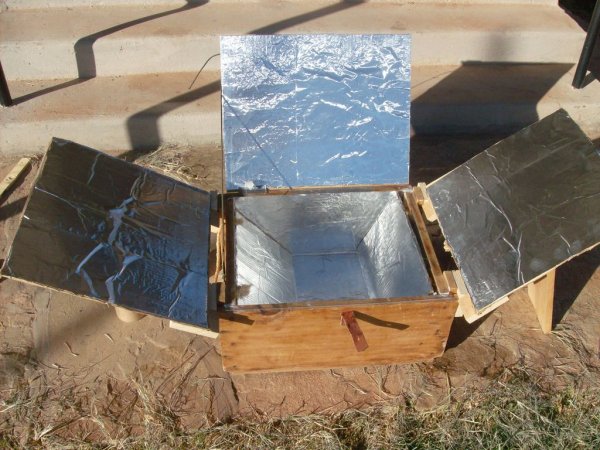

На этой фотографии у меня это настроено как типичная коробчатая плита, и это будет работать лучше всего летом, когда солнце будет выше в небе.Поскольку Солнце является более интенсивным, когда прямо над головой, не требуется даже боковые отражатели.


Солнечная плита своими руками

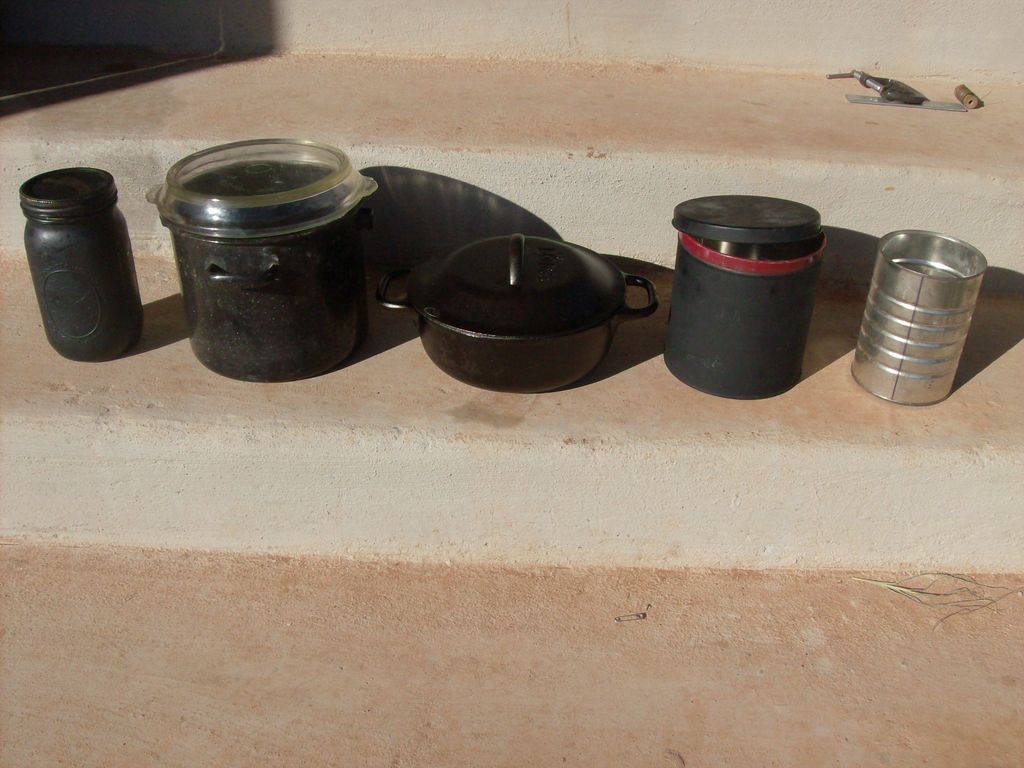

На фото ниже оловянная посуда, которые используются при приготовлении пищи с данной плитой Она окрашена термостойкой черной краской.


Посуда для солнечной плиты
