Голосовой сигнализатор включенного ручника просто и быстро

  • Опубликовано: 23 ноября 2018

Голосовая сигнализация для ручного тормоза авто


Делаем голосовой сигнализатор включенного ручника -  на любую машину просто и быстро.


За частую в спешке не глядя на табло автомобиля (там есть световой индикатор включенного ручного тормоза) трогаешь с места в невыключенным ручным тормозом.

В результате уменьшается ресурс сцепления, тормозных дисков ит.д. Решил себе в авто добавить голосовой сигнализатор включенного ручника.

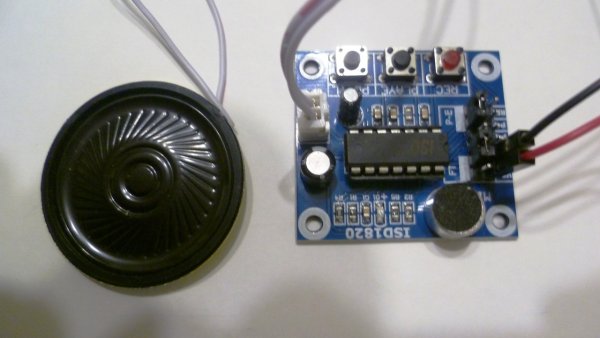

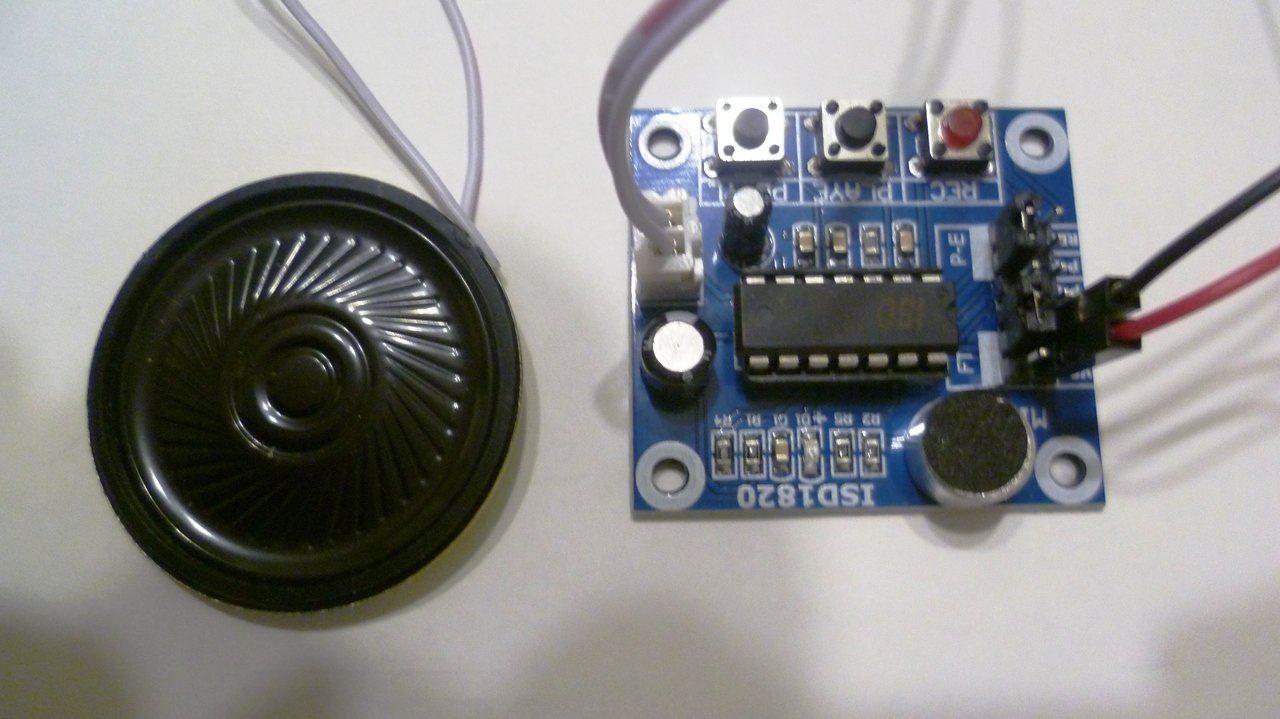

Электронный модуль ISD1820 предназначен для записи и воспроизведения краткого голосового сообщения. Предназначен для установки в различные системы. Например, в автомобилях и холодильниках становится возможным достаточно просто реализовать функцию речевого сигнала «Дверь не закрыта!»или «Ручной тормоз включен!», в охранных системах упростить подачу сообщений, например «Нарушена охраняемая зона!». Добавив модуль в блок питания можно получать голосовые сообщения «Перегрузка по току!». Благодаря наличию микрофона звукозаписывающий модуль (с микрофоном на плате) ISD1820 позволяет не только воспроизвести, но и записать речевое сообщение.

Питание 3 – 5 В. Длительность записи или воспроизведения 10 сек.

Кнопки управления

  • REC кнопка записи (нажать и удерживать кнопку для записи);
  • RLAYE кнопка воспроизведения  всей записи;
  • PLAYL кнопка воспроизведение фрагмента записи (нажать и удерживать для воспроизведения нужного фрагмента).
  • RPL перемычка для организации циклического воспроизведения.
  • FT перемычка для организации прямого воспроизведения звука через микрофон.

Используя управляющие сигналы модуль можно ввести в состав более сложных приборов или осуществить управление от Arduino, Raspberry, Pi,.

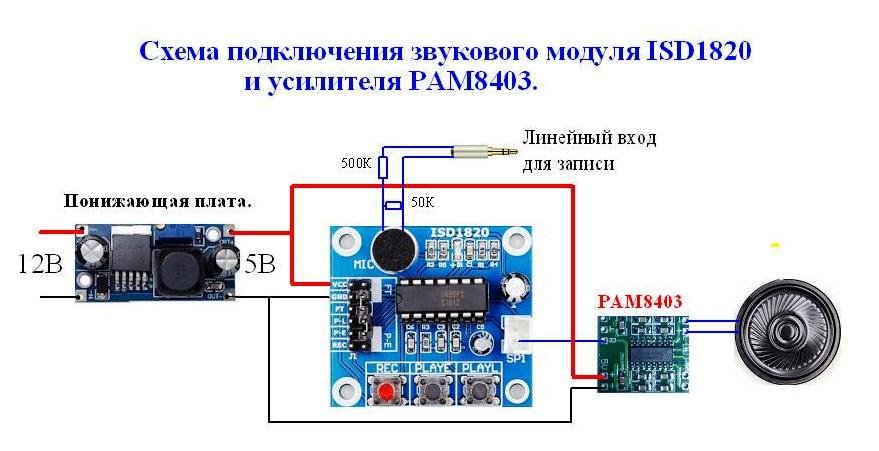

Чтобы было погромче подключил усилитель РАМ8403 и советский динамик.

Питание от бортовой сети авто через плату понижающую.

Все смонтировано в корпус от старого звонка. Включение блока происходит от выключателя установленного в рычаге стояночного тормоза.

Подробнее можно посмотреть в видео
