Самый простой отрезной станок из болгарки

  • Опубликовано: 9 февраля 2019

Самый простой отрезной станок из УШМ


Опыт изготовления самодельного отрезного станка из болгарки для прямого реза и под 45 градусов.


Привет всем любителям самоделок! В сегодняшней статье, хочу показать один из вариантов по изготовлению самого простого станка для "болгарки" (УШМ). Делать его будем из тех материалов, что можно найти у себя в мастерской.

Так получилось, что мне необходимо было нарезать очень большое количество металлических отрезков под углом в 45 градусов и что бы облегчить данный процесс и был сделан этот временный станок. Уже при помощи этого временного станка для болгарки буду делать постоянный, полностью из металла. Но об этом я уже напишу в другой статье, а сейчас покажу как сделать этот.

Самый простой отрезной станок из УШМ

Скажу сразу, что все размеры сугубо индивидуальны и подбираются для каждой модели УШМ отдельно.

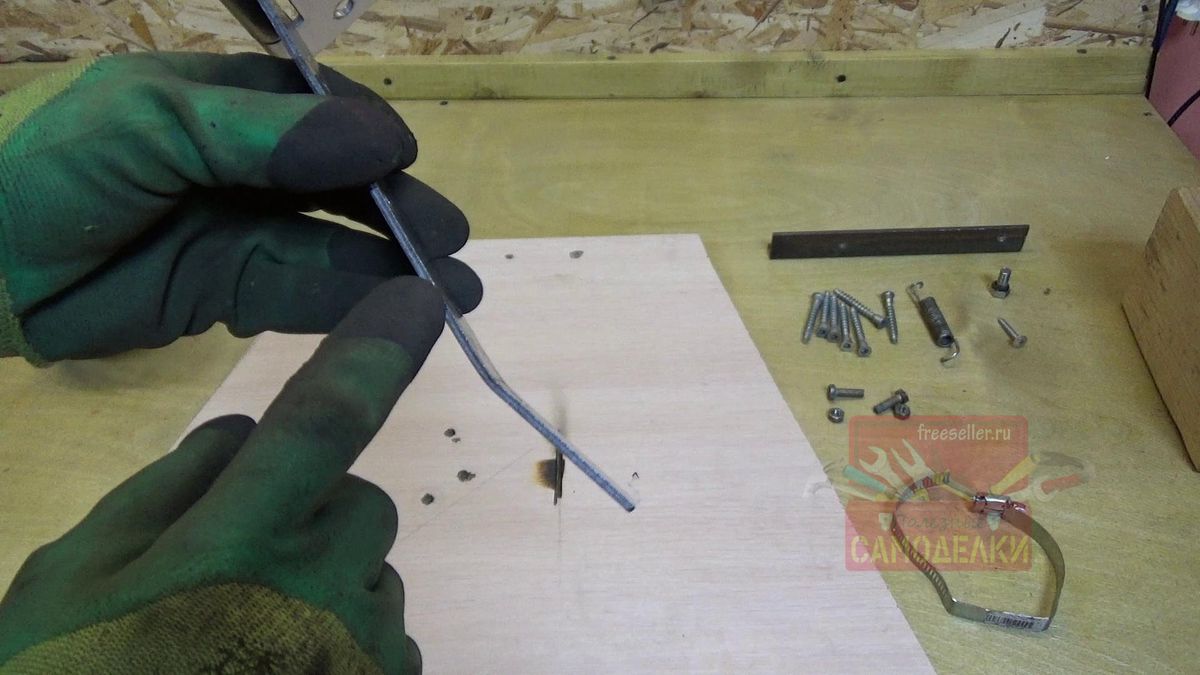

Из материалов потребуется:

- кусок дсп (я взял от старой мебели);

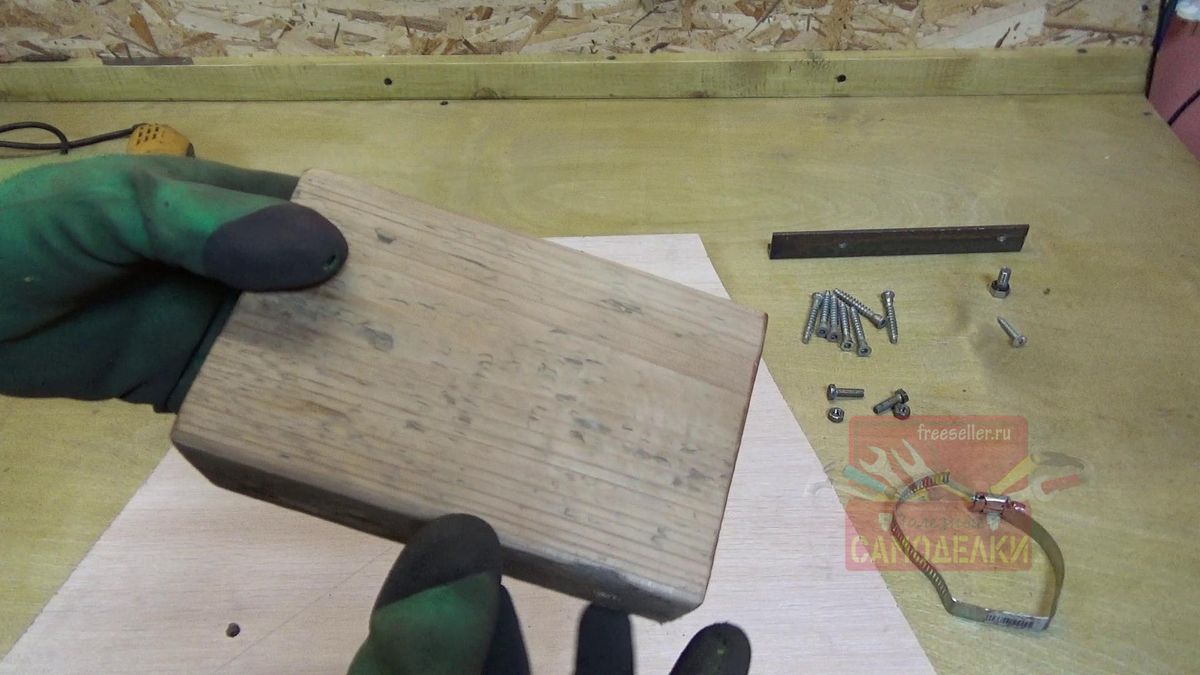

- кусок бруса;
- большая металлическая дверная петля;
- хомут;
- саморезы, винты, гайки;
- уголок для упора;
- пружинка.

Изготовление станка

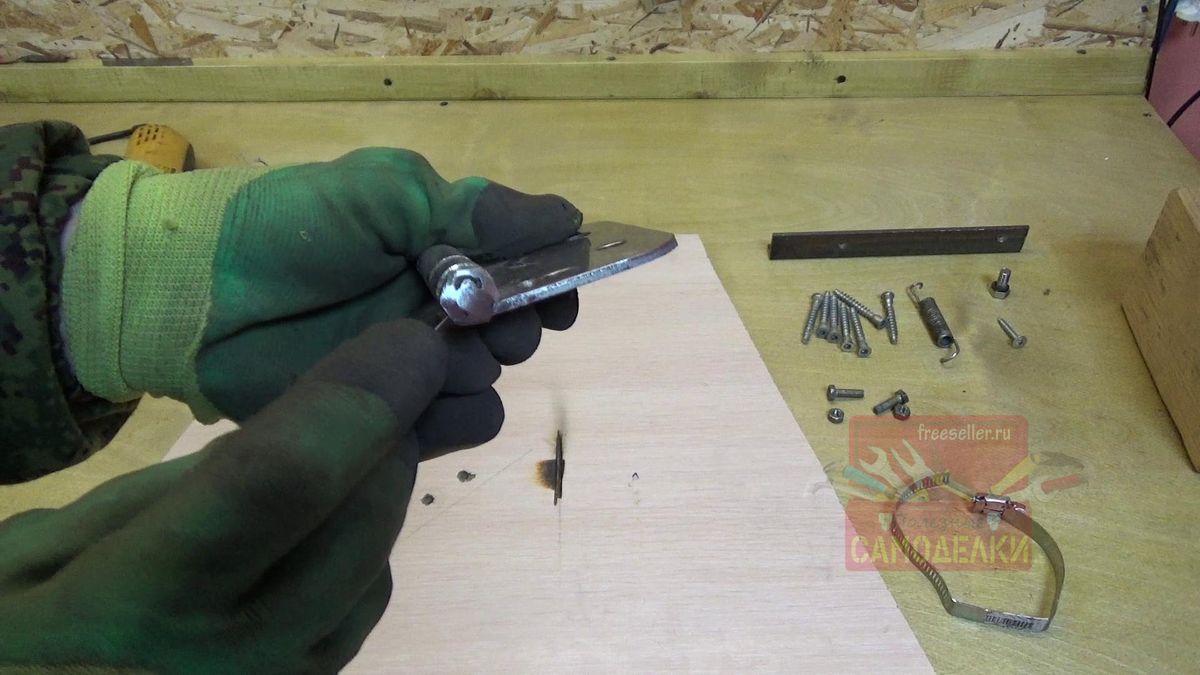

Первым делом я немного доработал петлю, заменил в ней шток на свой с резьбой, максимально затянул его и при помощи сварочного аппарата заварил с торцов.

Изготовление отрезного станка из болгарки

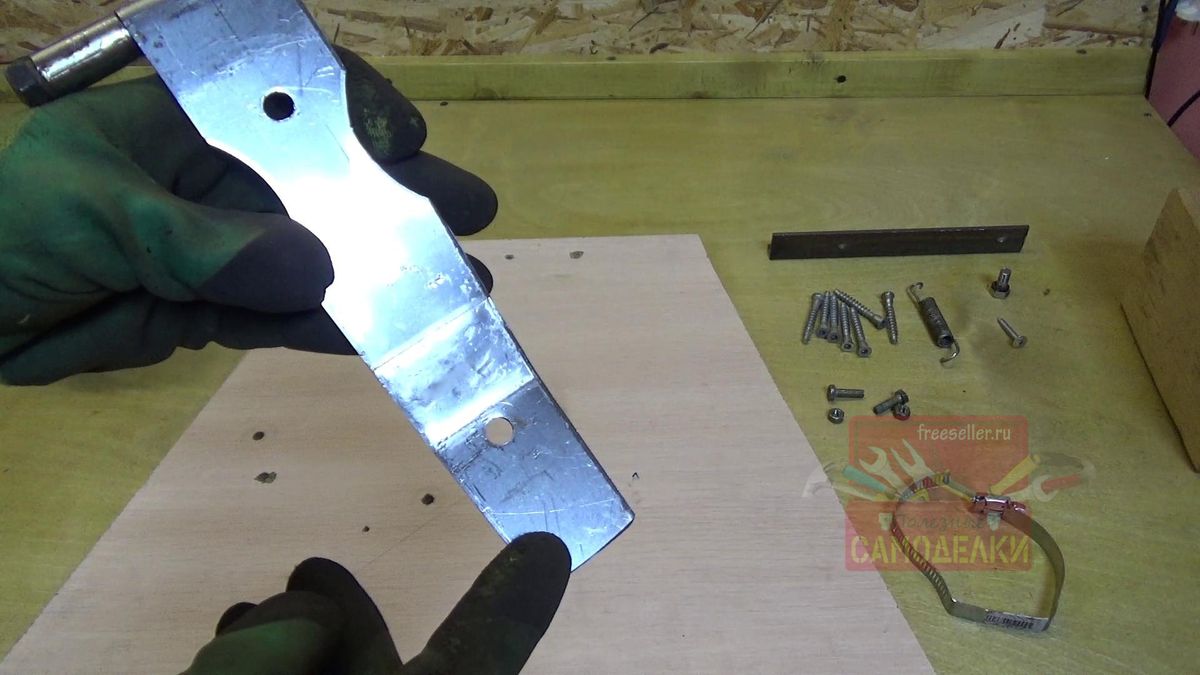

Лишне от петли отрезал и немного согнул в том месте, где будет ложиться УШМ, но так, что бы отверстие в УШМ совпадало с отверстием в петле, так как через него при помощи винтика все это будет стягиваться.

Изготовление отрезного станка из болгаркиИзготовление отрезного станка из болгарки

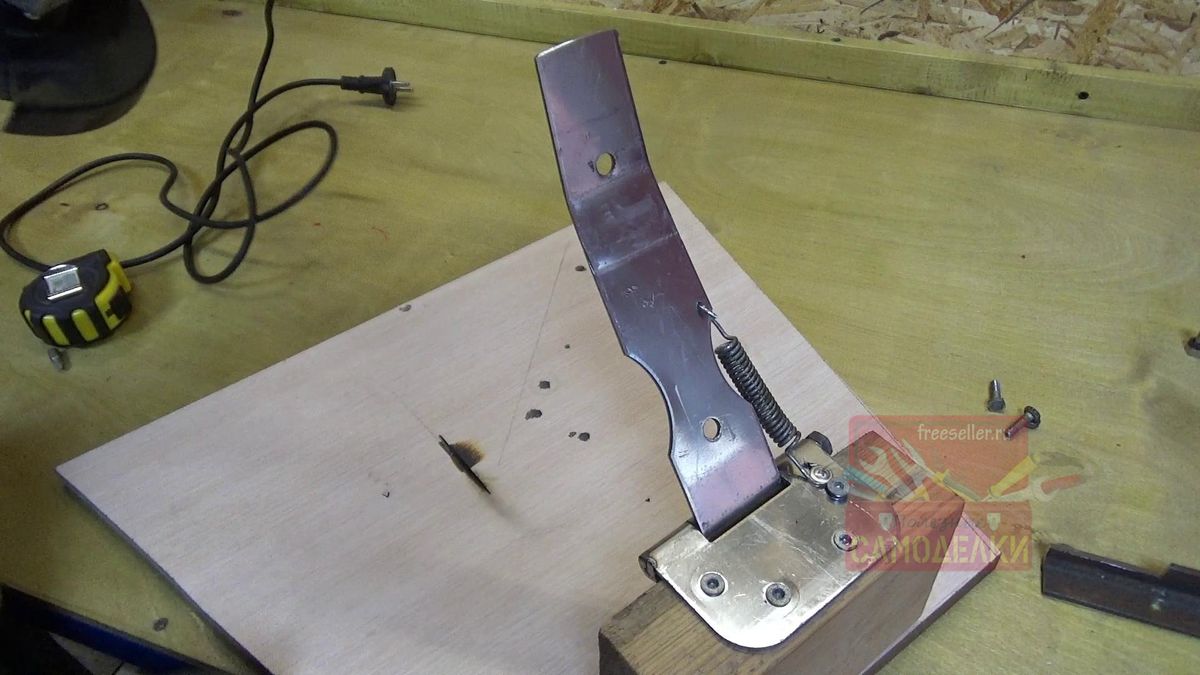

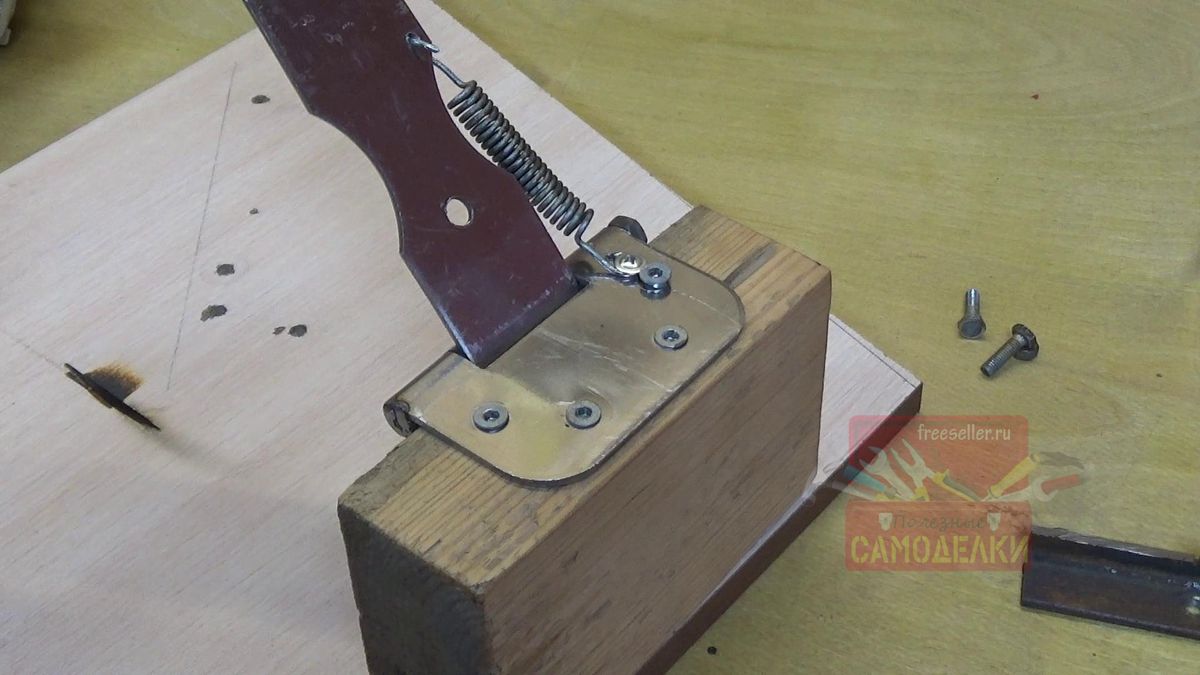

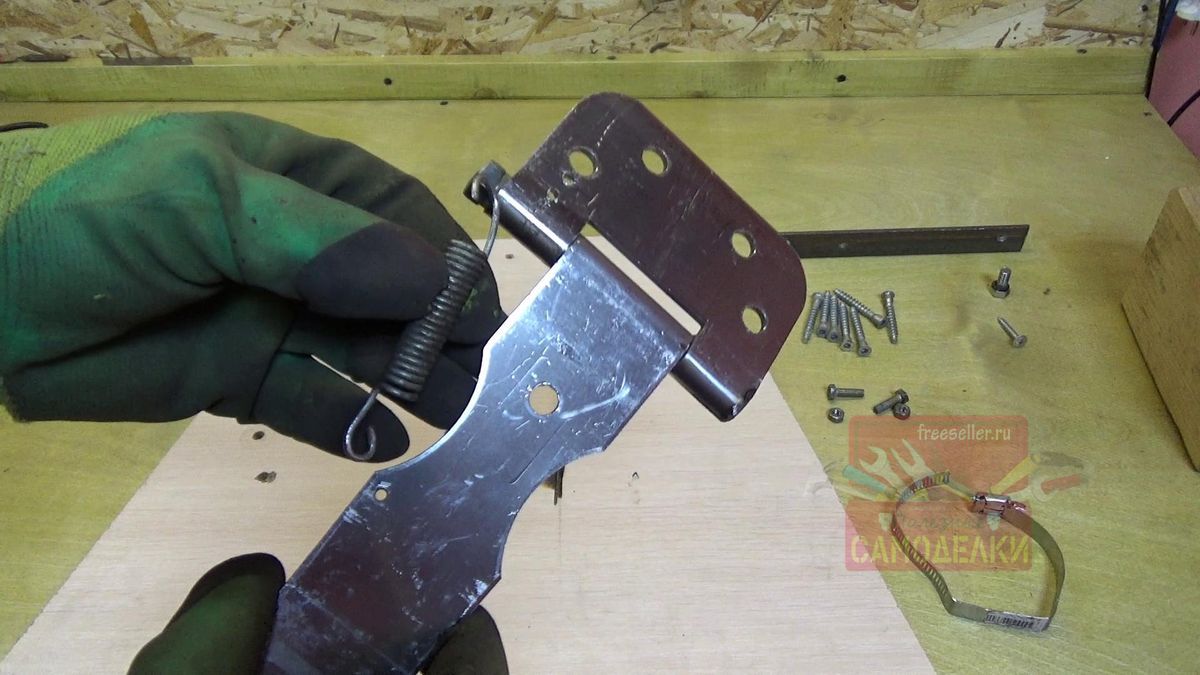

Затем сразу сделал отверстия для крепления пружинки. При помощи нее стойка будет возвращаться в исходное положение.

Изготовление отрезного станка из болгарки

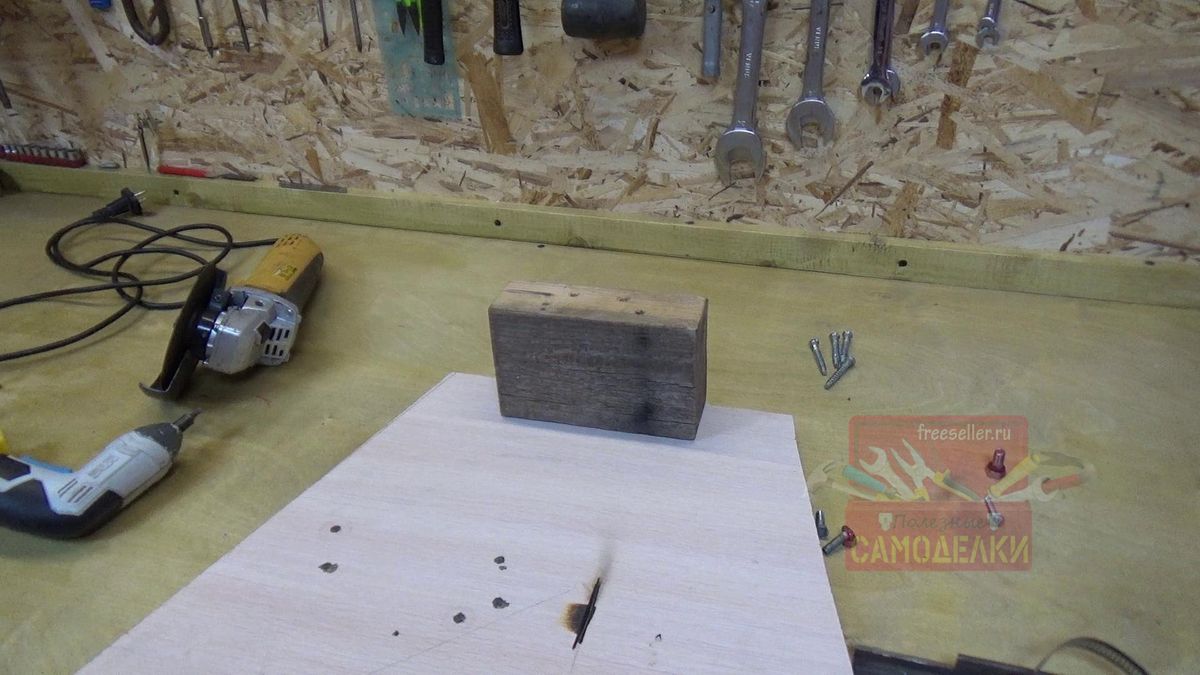

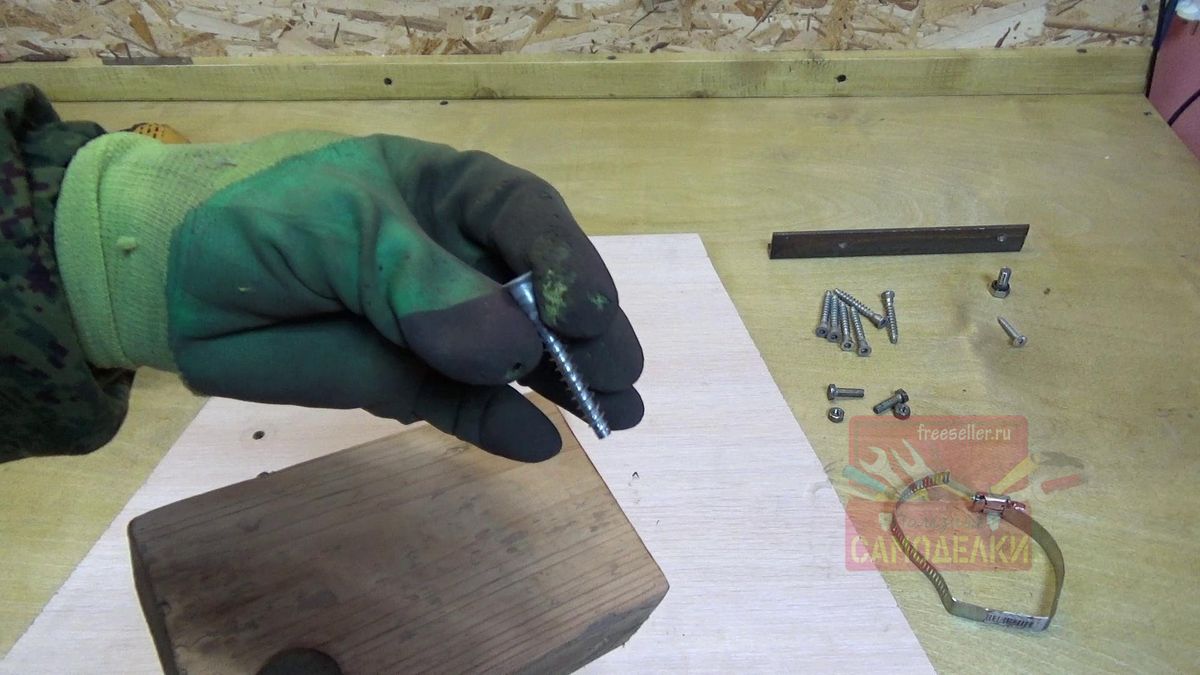

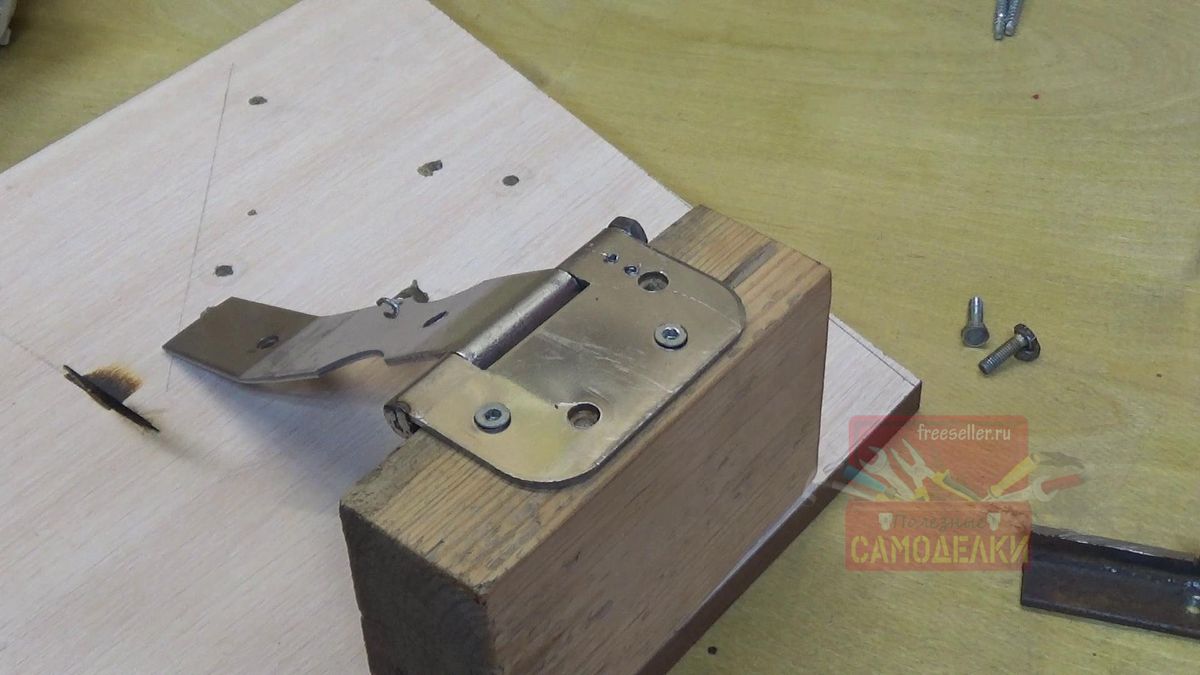

Далее сделал разметку и отверстия в станине и в бруске. Крепить все буду на мебельные саморезы, как показала практика, они очень хорошо справляются со своей задачей.

Изготовление отрезного станка из болгаркиИзготовление отрезного станка из болгарки

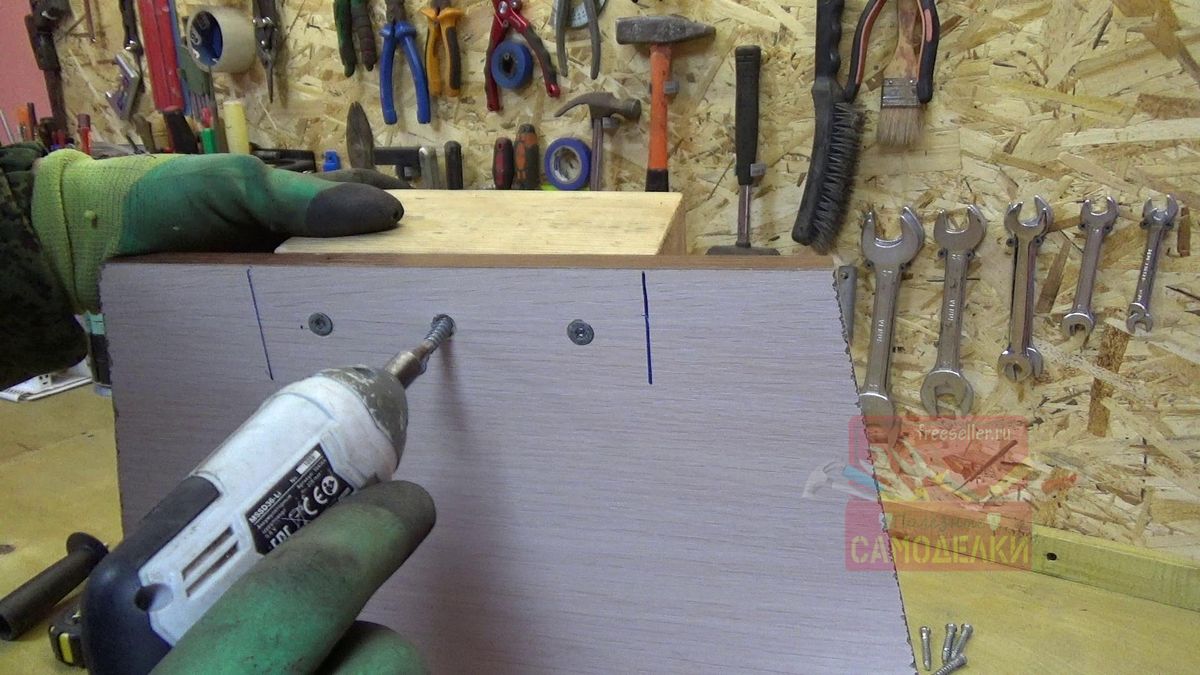

После того, как подготовили все составляющие, переходим к сборке.

Изготовление отрезного станка из болгаркиИзготовление отрезного станка из болгаркиИзготовление отрезного станка из болгаркиИзготовление отрезного станка из болгаркиИзготовление отрезного станка из болгарки

Станина получилась очень крепкая и без единого люфта. Теперь можно крепить к ней УШМ.

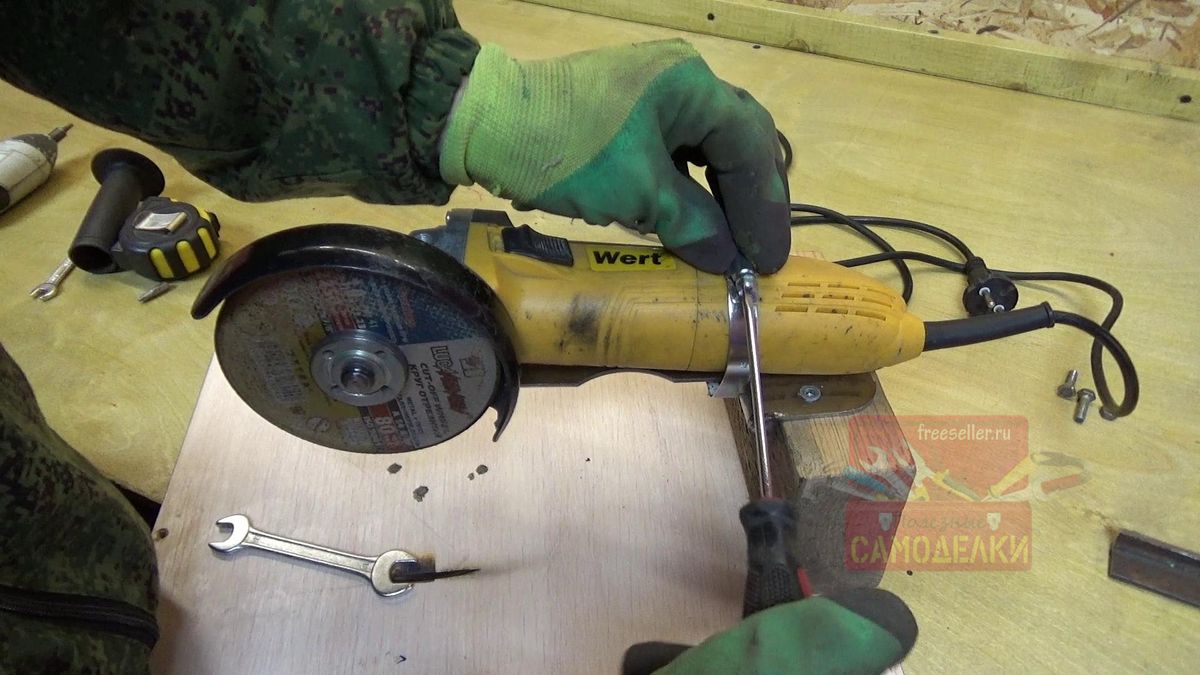

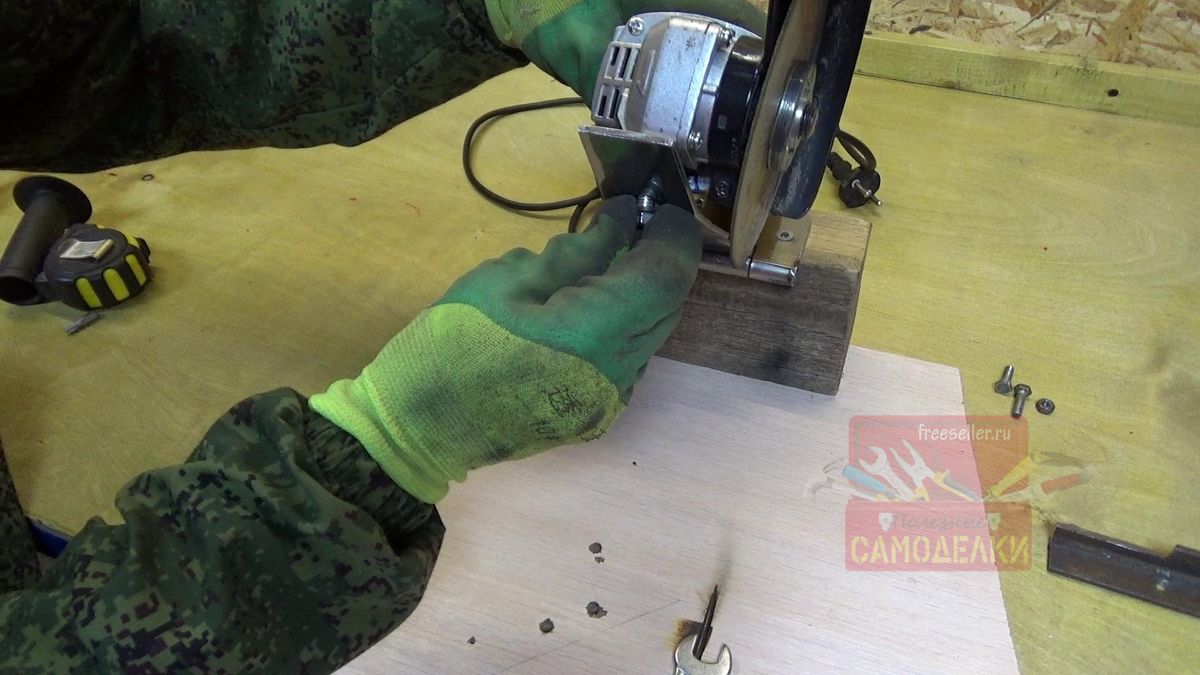

Внизу крепим при помощи винта с гравером и для усиления стягиваем металлическим хомутом.

Отрезной станок из болгаркиОтрезной станок из болгарки

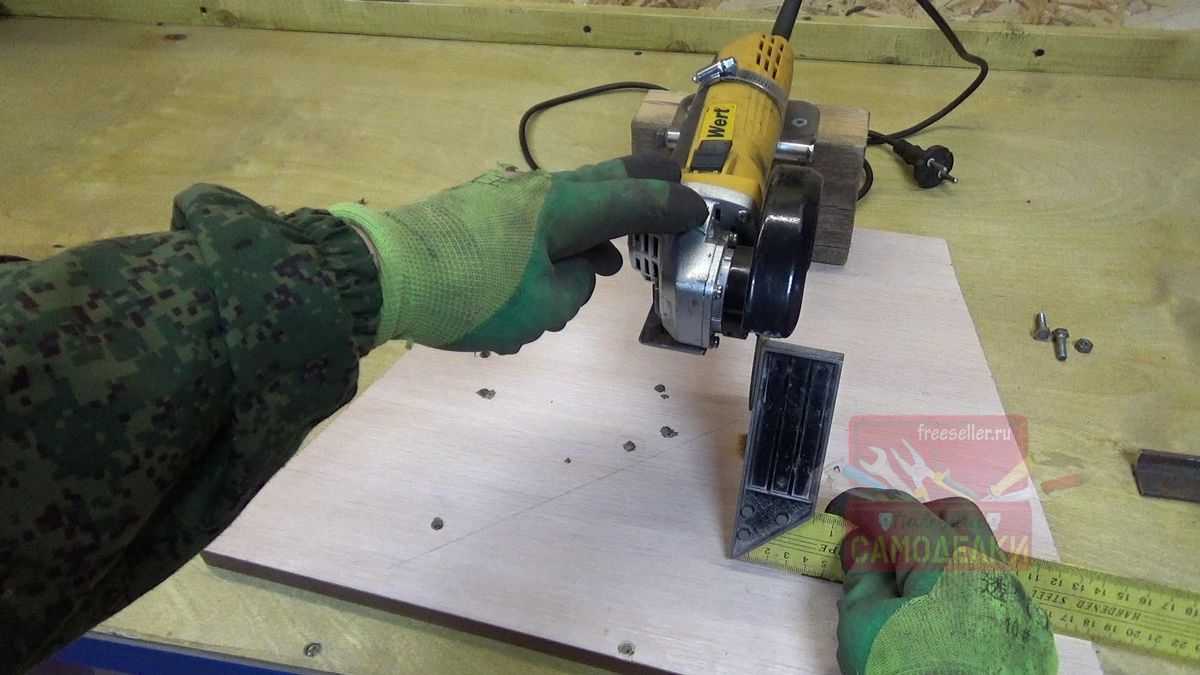

Приложив уголок, видим, что все получилось строго под углом в 90 градусов.

Отрезной станок из болгарки

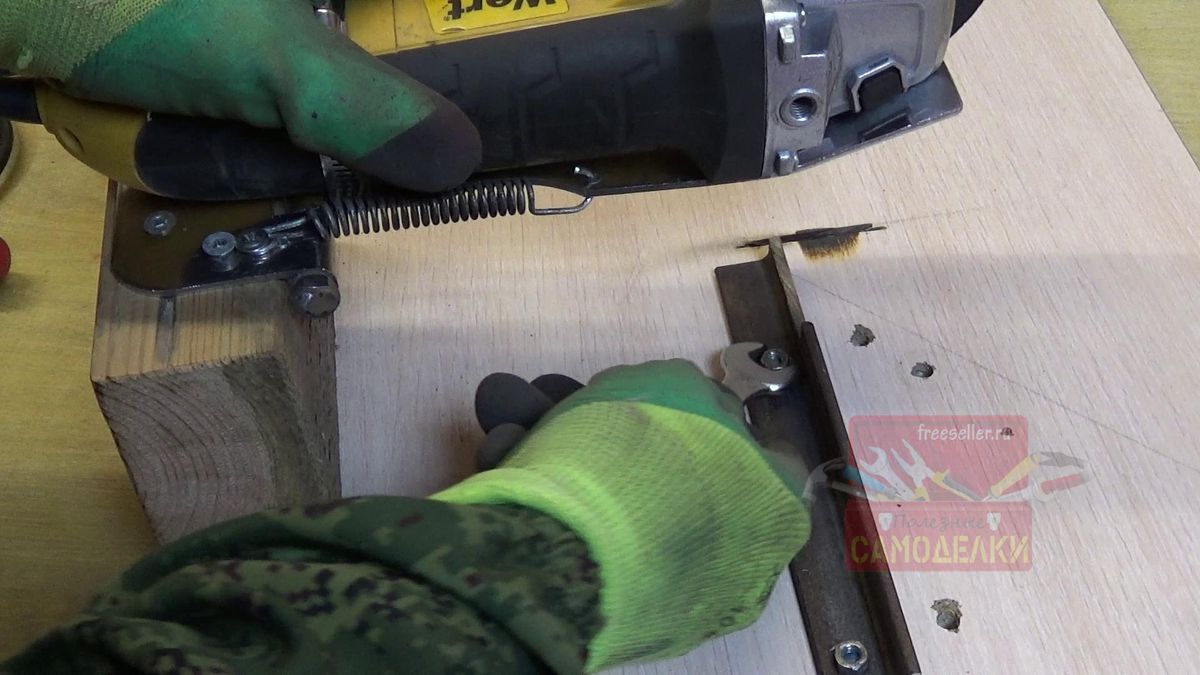

Далее из металлического уголка сделал упор. Закрепил его на болтах. Упор можно ставить в двух положениях. Первое положение это резка под углом в 90 градусов и второе положение это резка под углом в 45 градусов.

Отрезной станок из болгарки

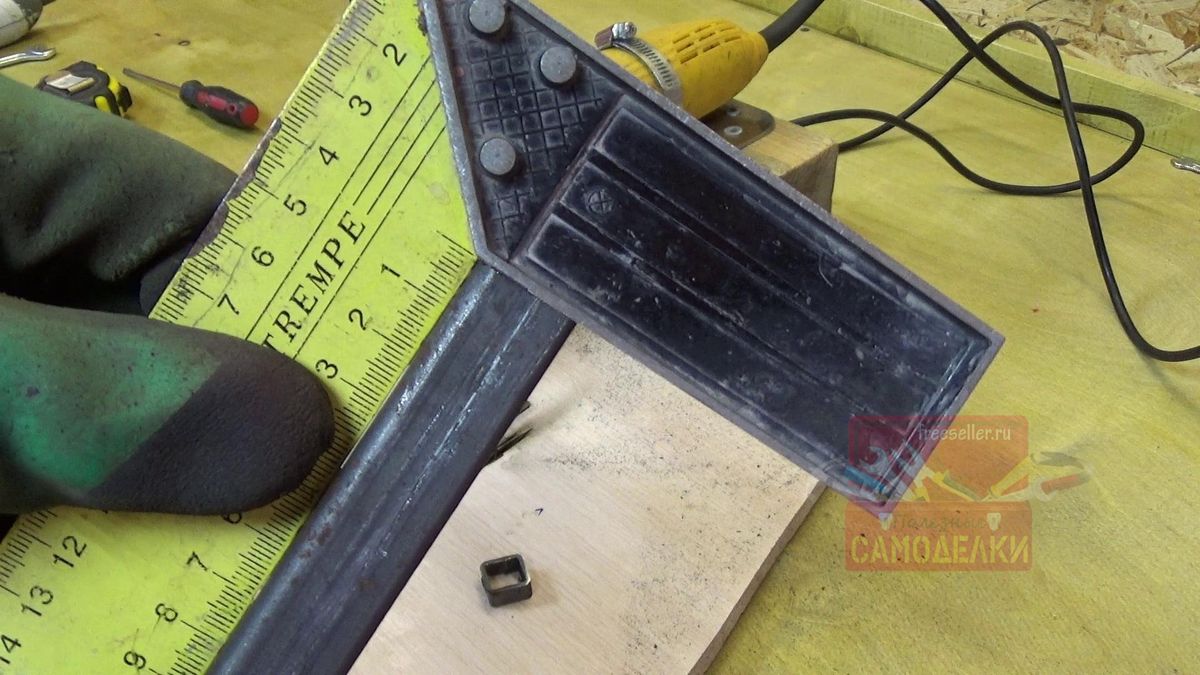

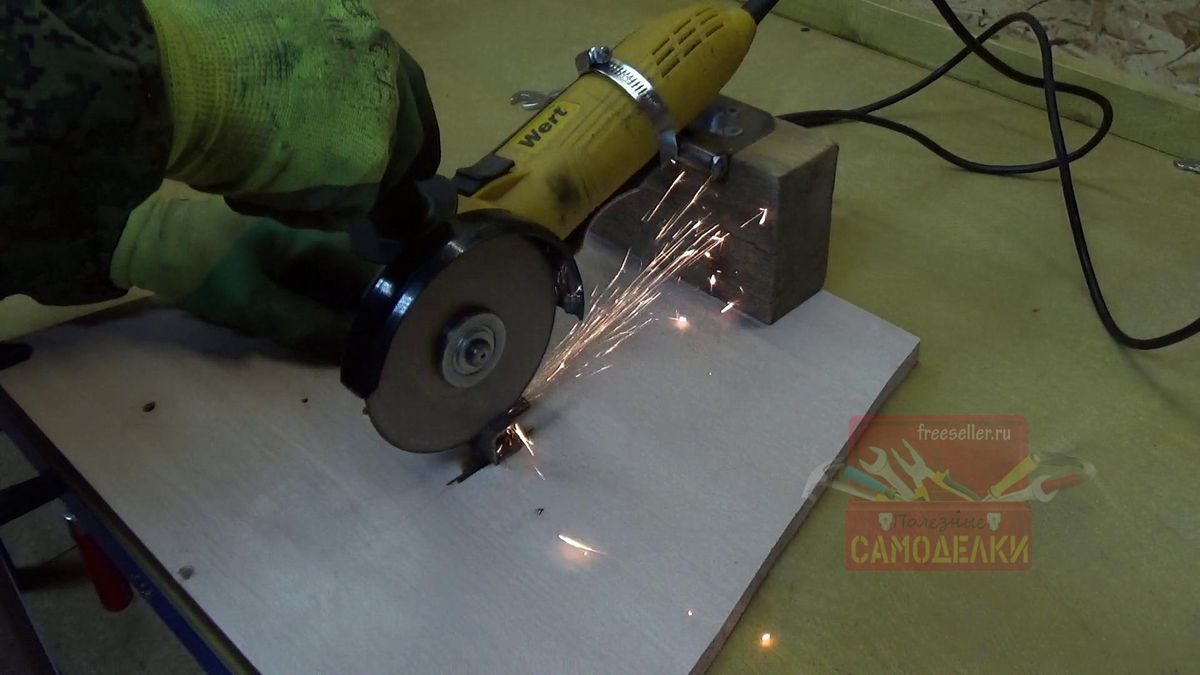

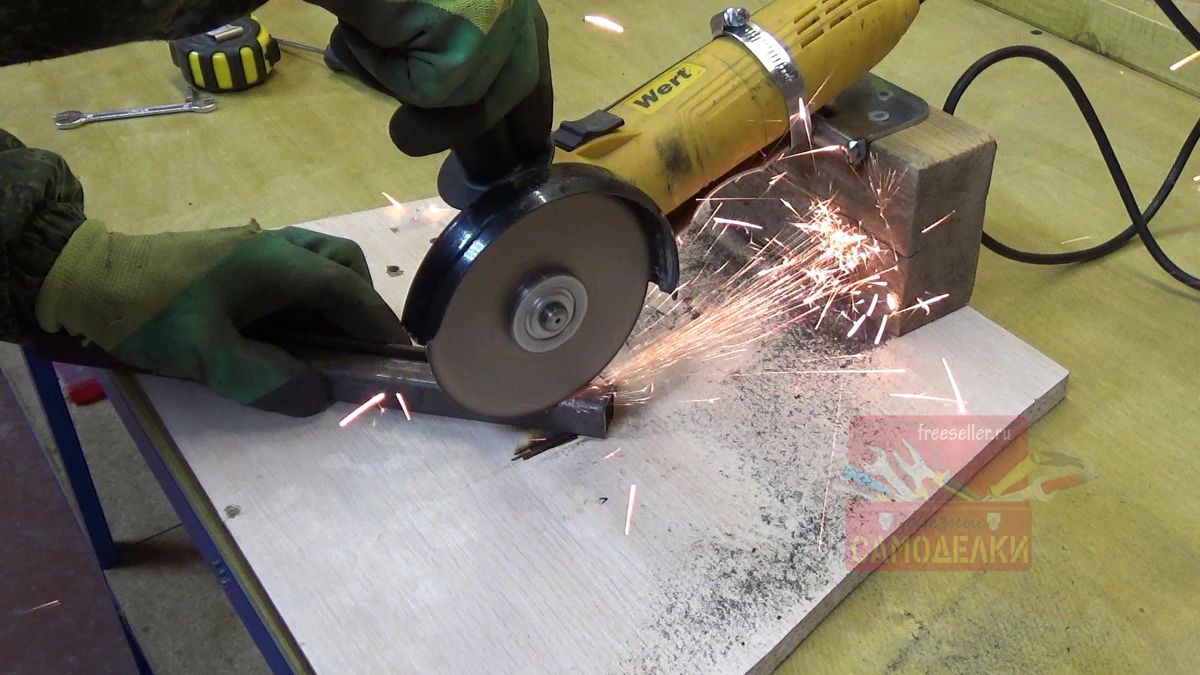

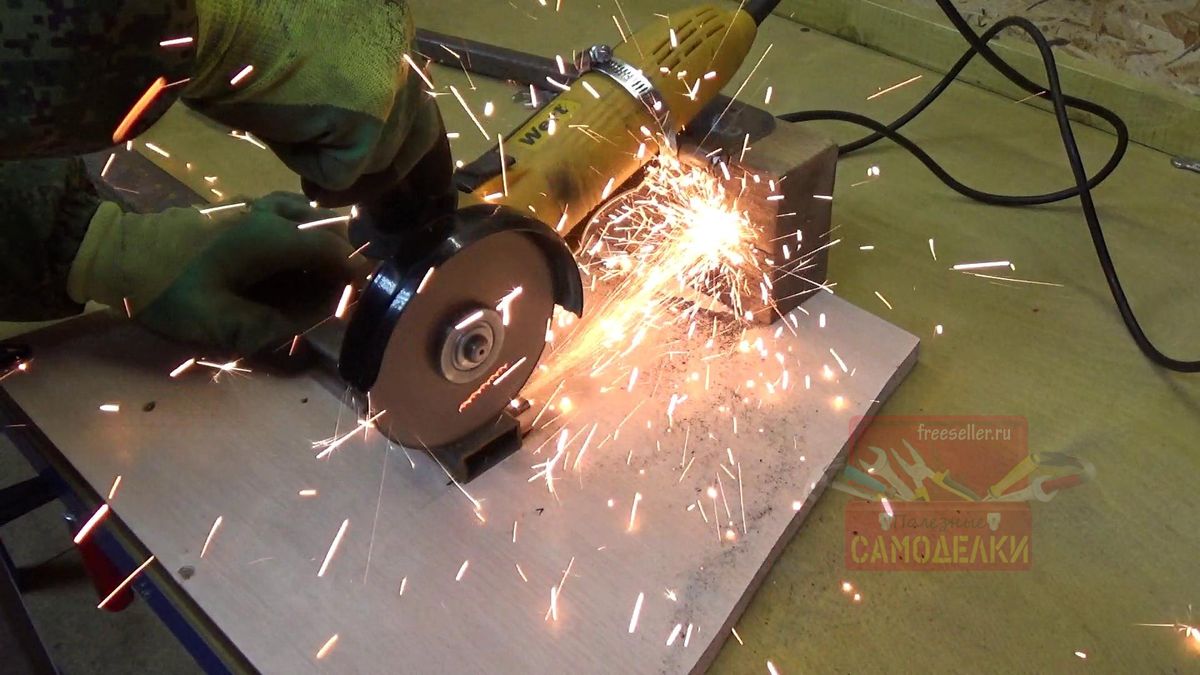

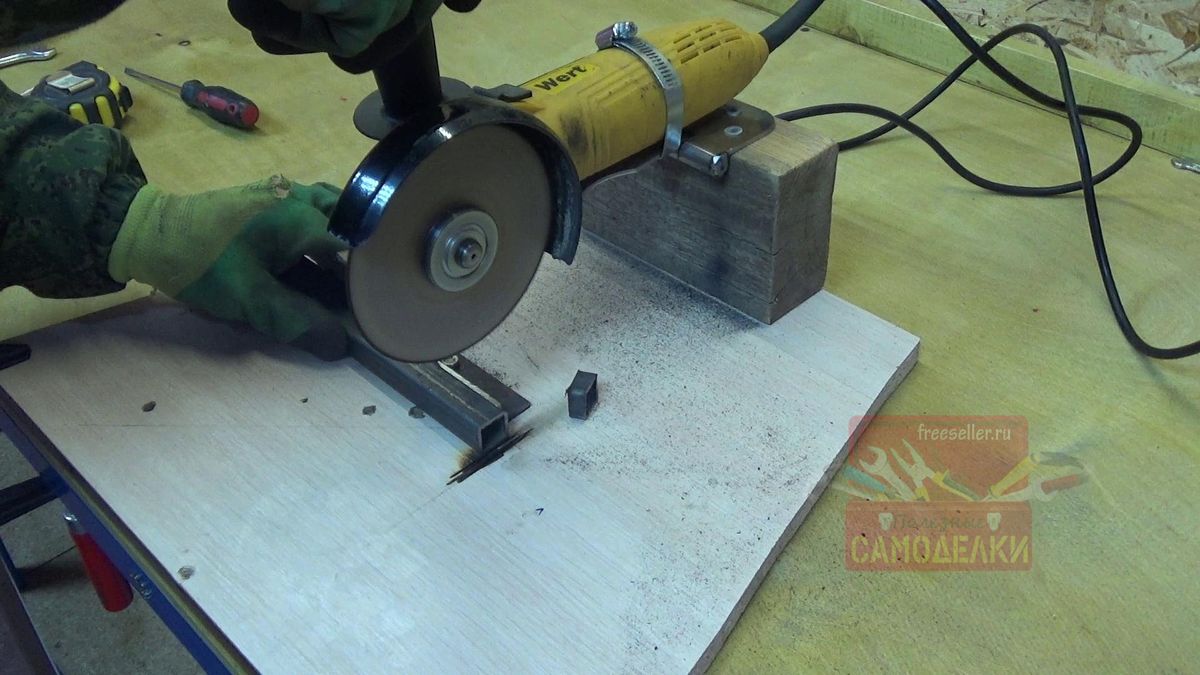

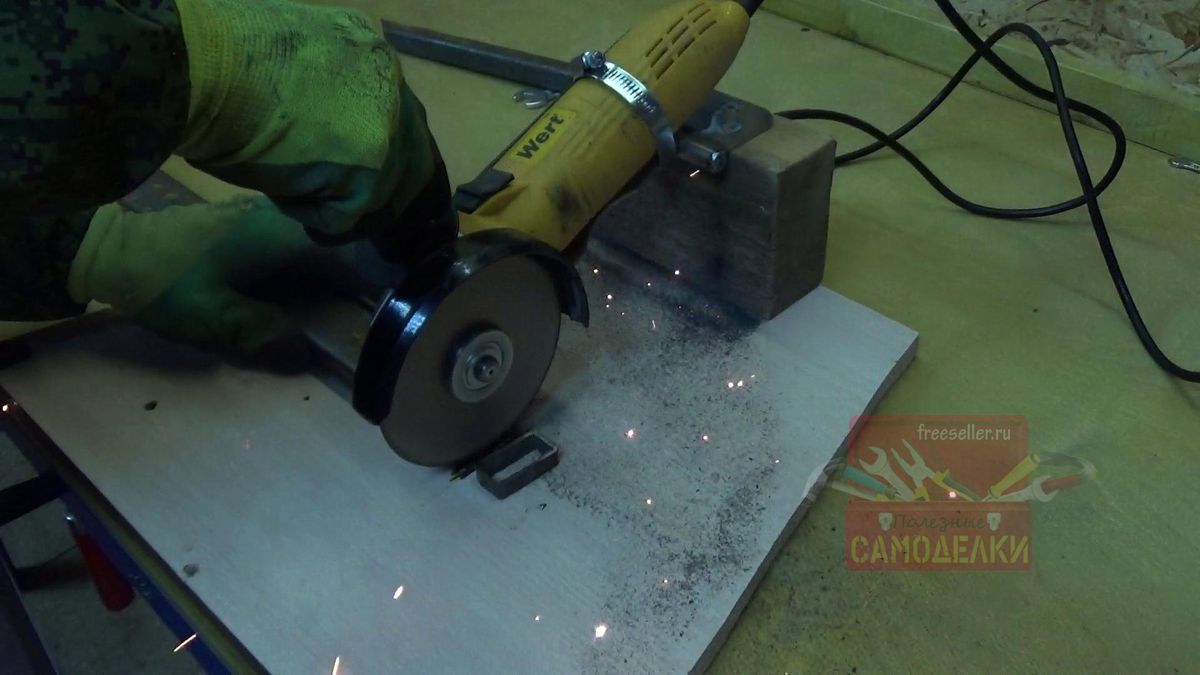

Теперь можно испытать самодельную стойку для УШМ. Сначала отрежем профиль под углом в 90 градусов. Резать буду трубу 20*20мм и 20*40мм.

Отрезной станок из болгаркиОтрезной станок из болгаркиОтрезной станок из болгаркиОтрезной станок из болгаркиОтрезной станок из болгаркиОтрезной станок из болгарки

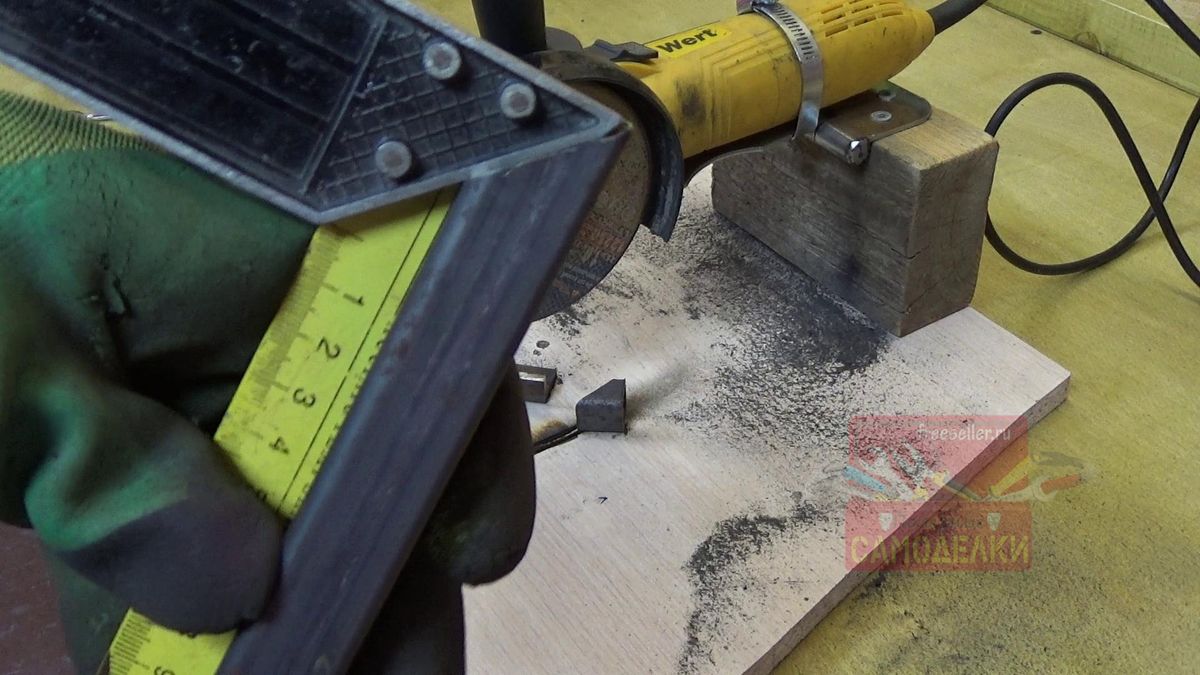

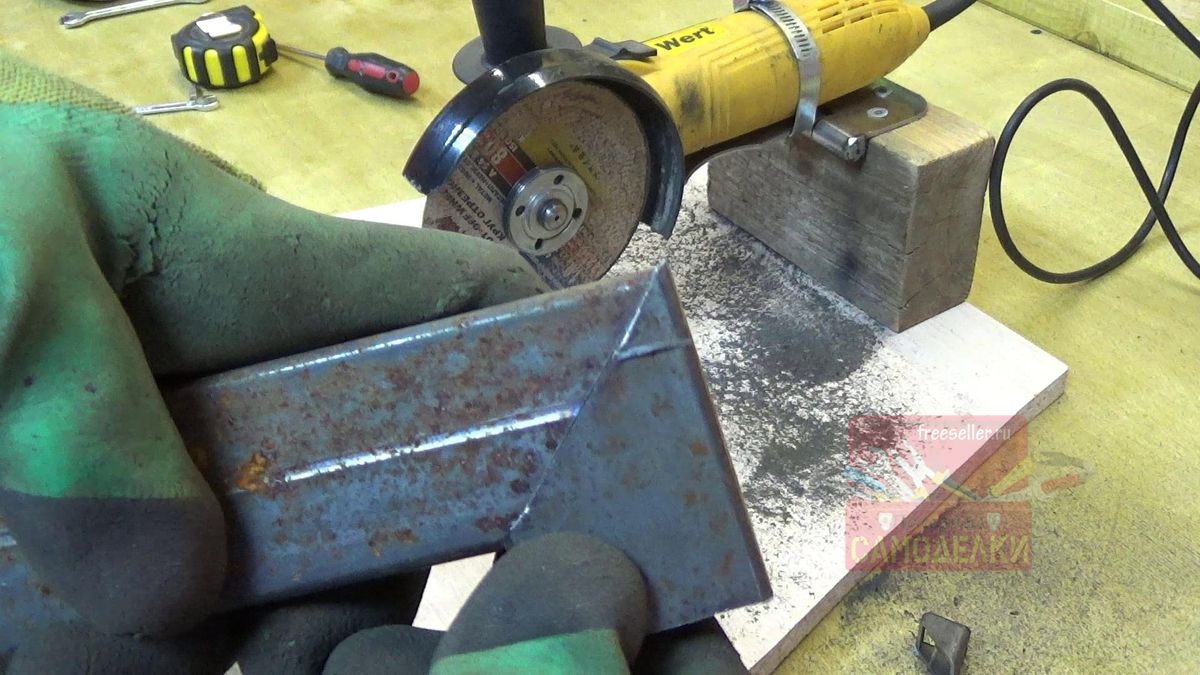

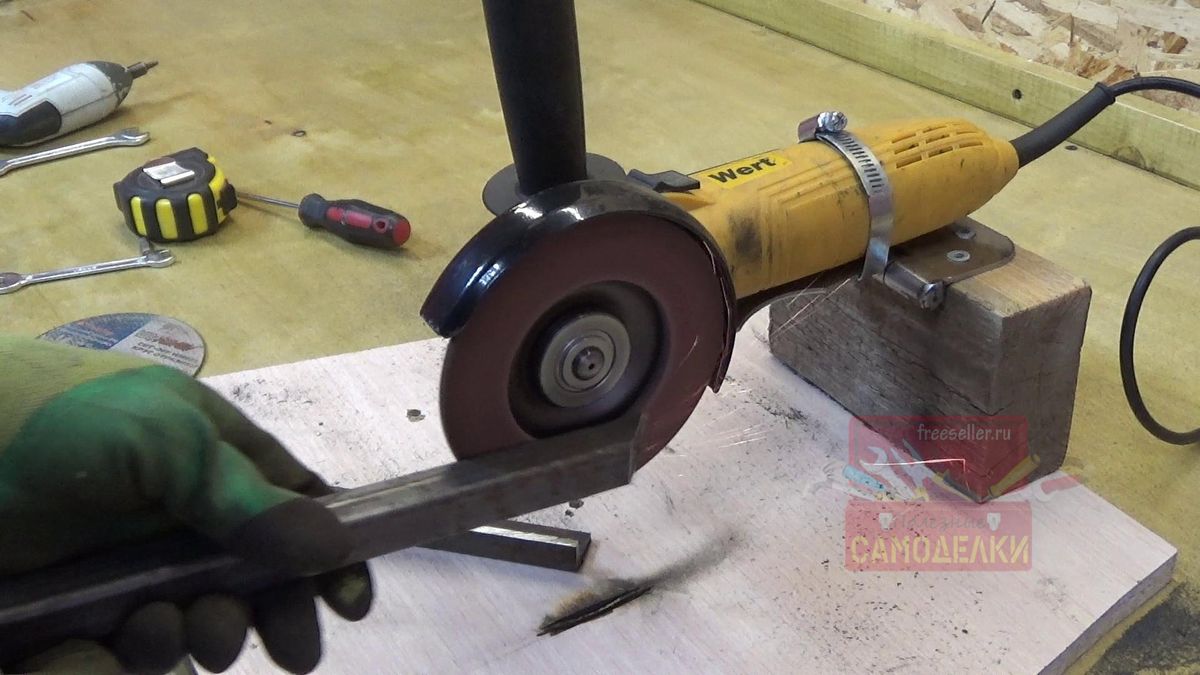

А теперь те же трубы, но под углом в 45 градусов.

Отрезной станок из болгаркиОтрезной станок из болгаркиОтрезной станок из болгаркиОтрезной станок из болгарки

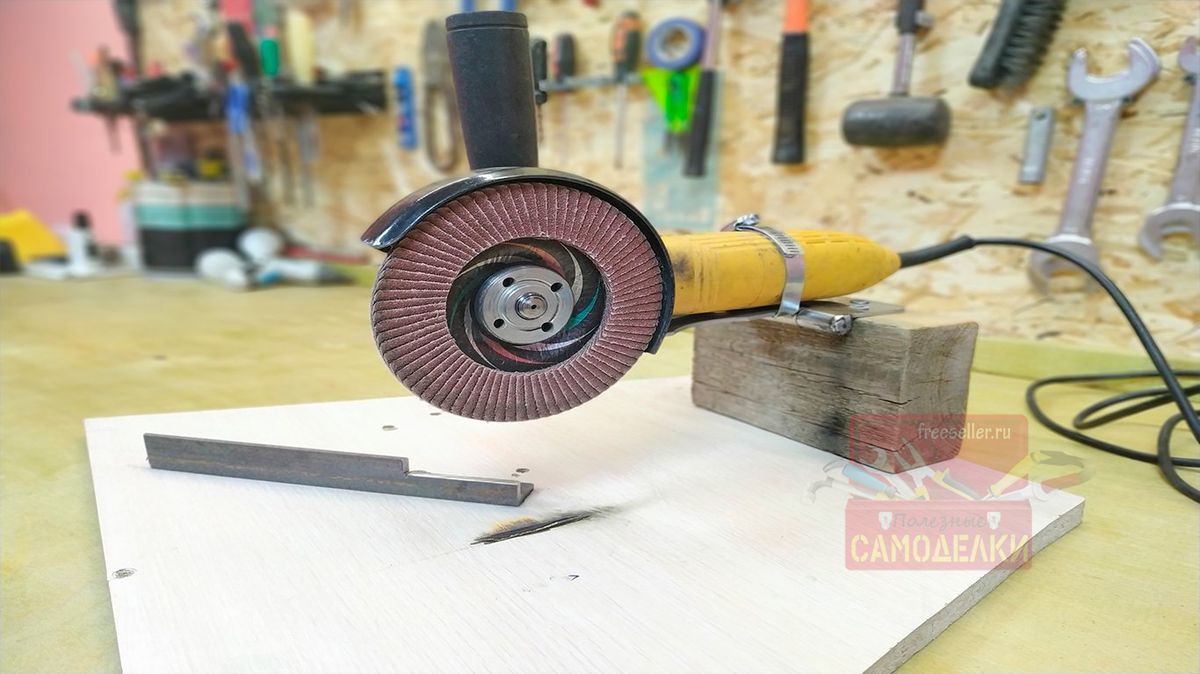

Как видно из фото выше, со своей задачей стойка справляется отлично! Так же помимо отрезного диска, на стойку можно поставить шлифовальный и обрабатывать небольшие заготовки.

Отрезной станок из болгаркиОтрезной станок из болгарки

Видео по изготовлению станка

Так же весь процесс изготовления можно посмотреть в видео ниже:

А на этом у меня все, если остались, какие либо вопросы, пишите, с удовольствием отвечу! Всем спасибо за внимание и до новых самоделок!
