Подсветка ног в салоне автомобиля


Как самостоятельно сделать и установить подсветку в салон автомобиля.


Всем доброго времени суток!


Сегодня хочу показать и рассказать, как можно сделать красивую подсветку салона автомобиля!

  Подсветка ног в салоне автомобиля своими руками


Все началось с того что у меня была светодиодная лента RGB, которую я давно хотел куда-то задействовать, поразмыслив, решил, что в автомобиле ей самое место, захотел сделать подсветку для ног, так чтобы в темное время суток все красиво подсвечивалось.


Процесс изготовления постарался подробно описать и показать.

  Подсветка ног в салоне автомобиля

Изготовление подсветки

Приступим к изготовлению!

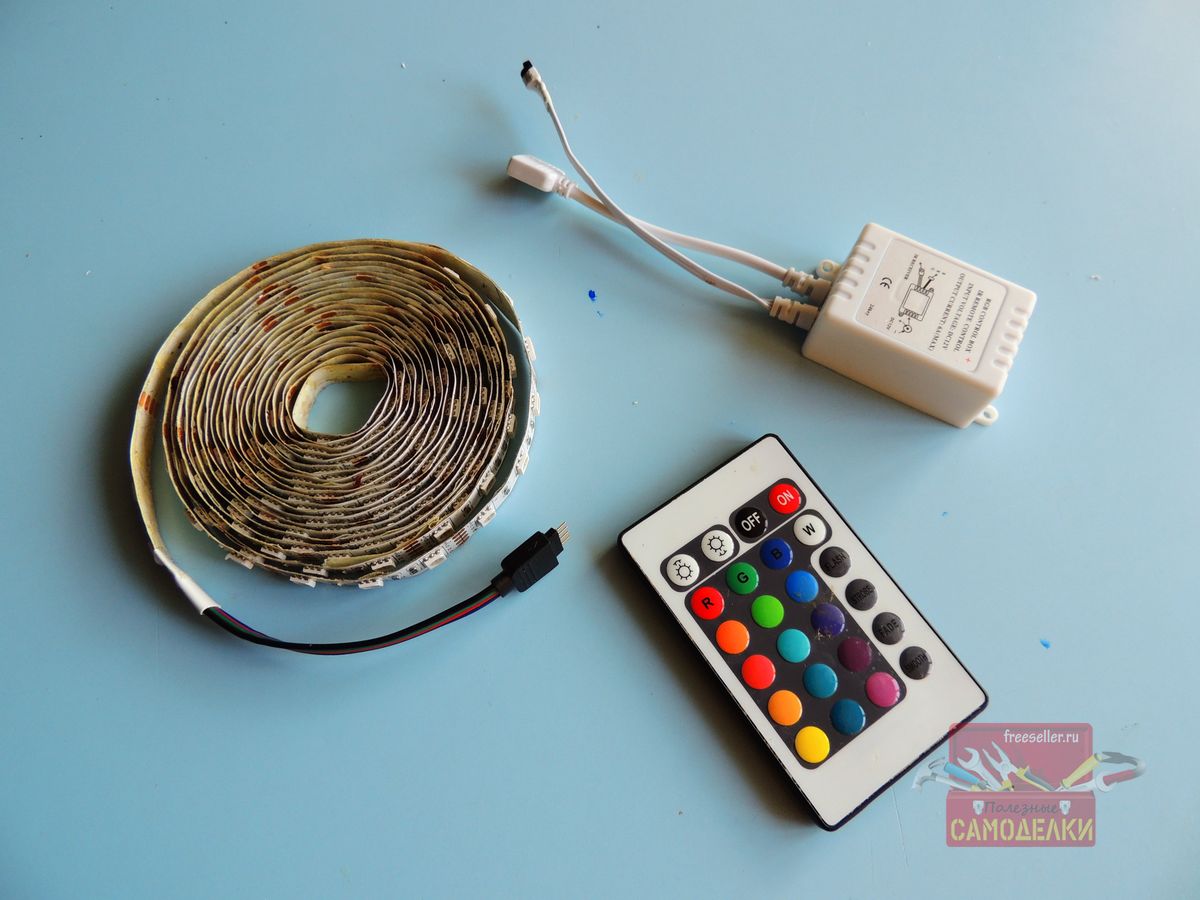

За основу была взята вот такая самая дешевая китайская RGB лента, с контроллером и пультом, который переключает цветовые режимы.

  Китайская светодиодная лента RGB

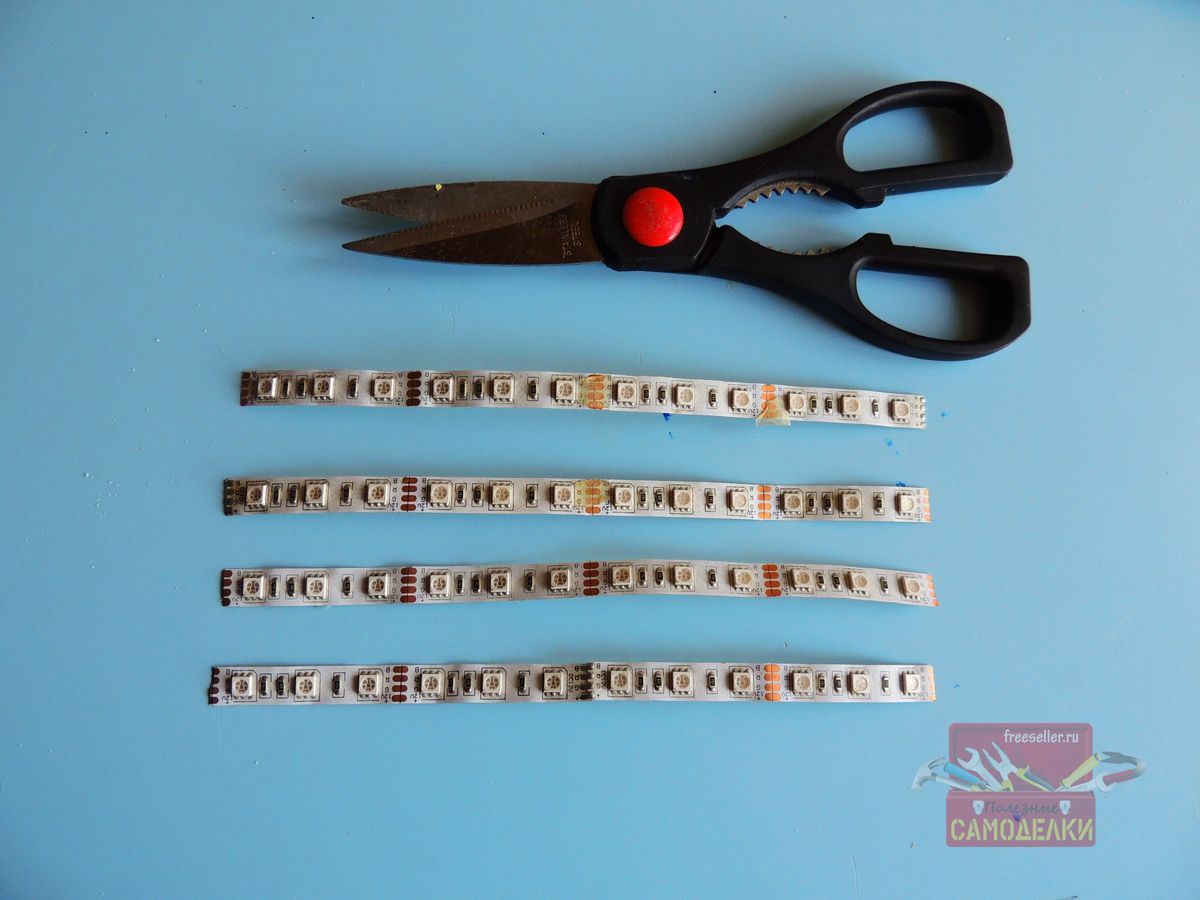

Подсветку хотел сделать спереди и сзади салона, для этого нам потребуется 4 отрезка ленты, отрезаем по 20 см каждый.

  Изготовление подсветки для ног в автомобиль

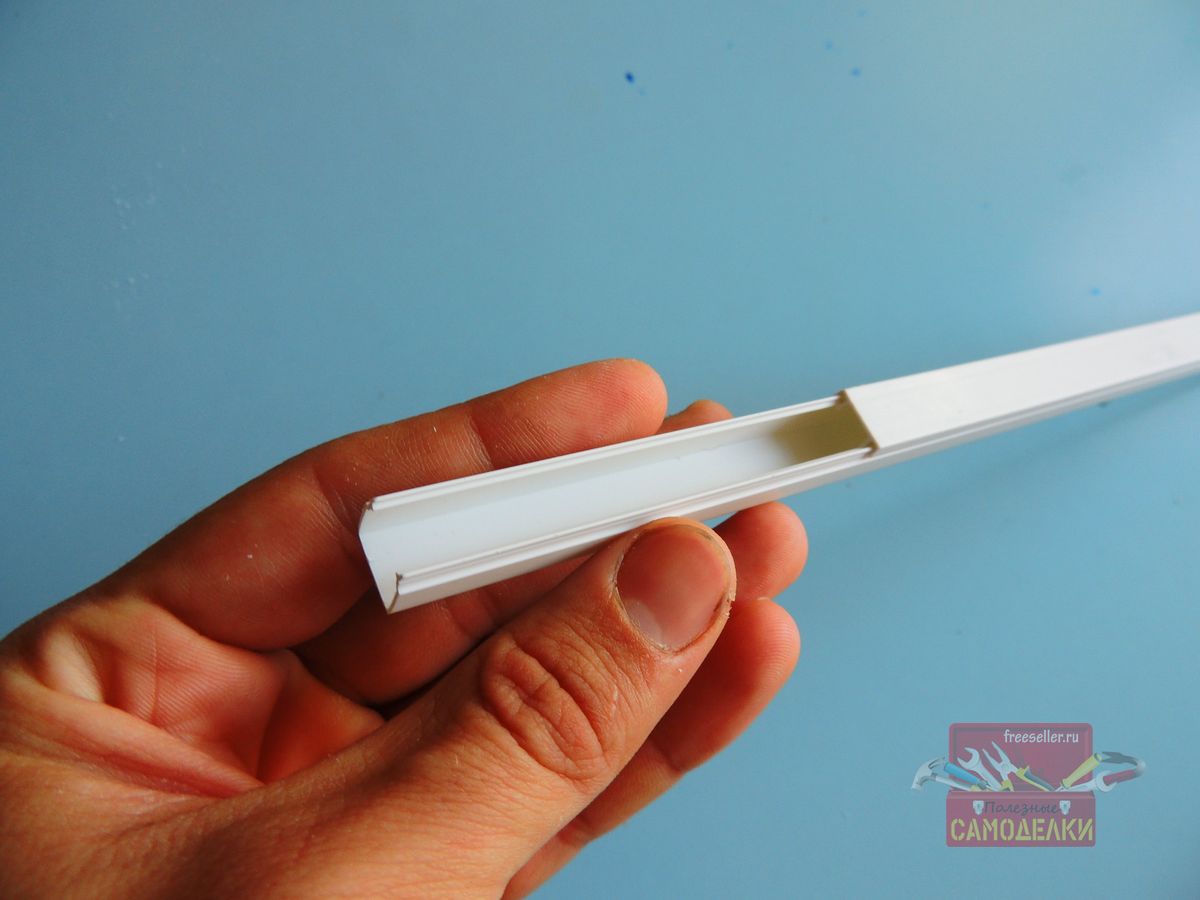

Клеить ленту просто так не хотел, так как она не влагозащищенная, решил сделать защитный корпус.

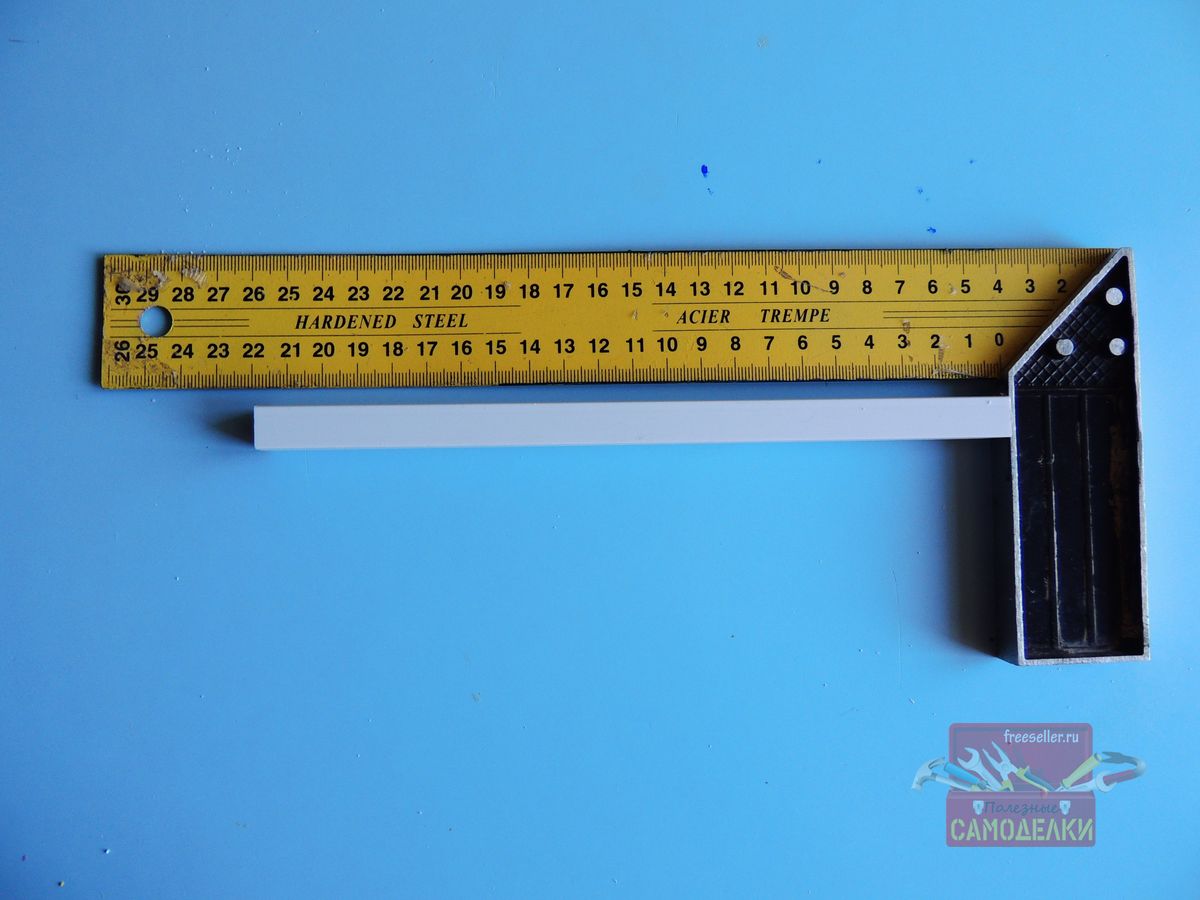

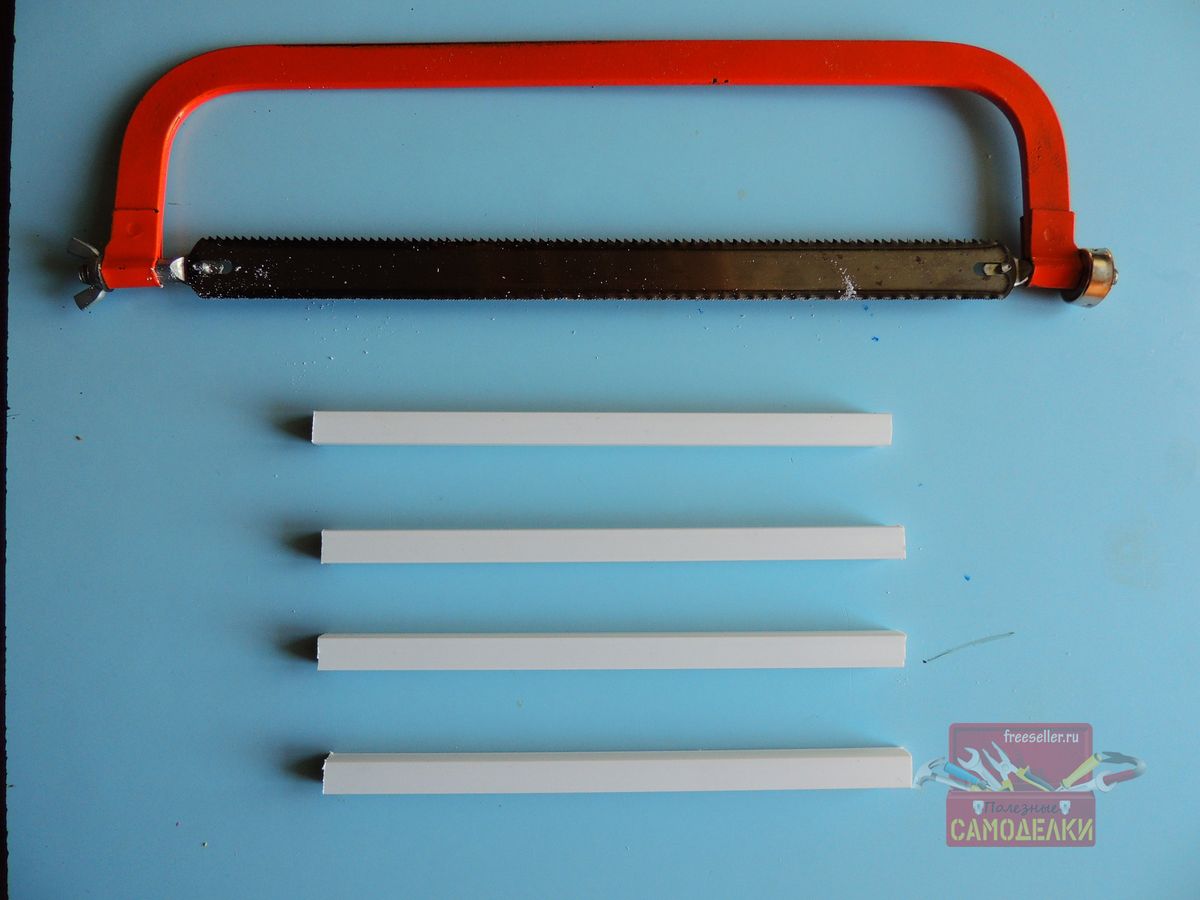

Взял пластиковый короб для проводки, и распилил его на равные 4 части по 22 см каждая.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

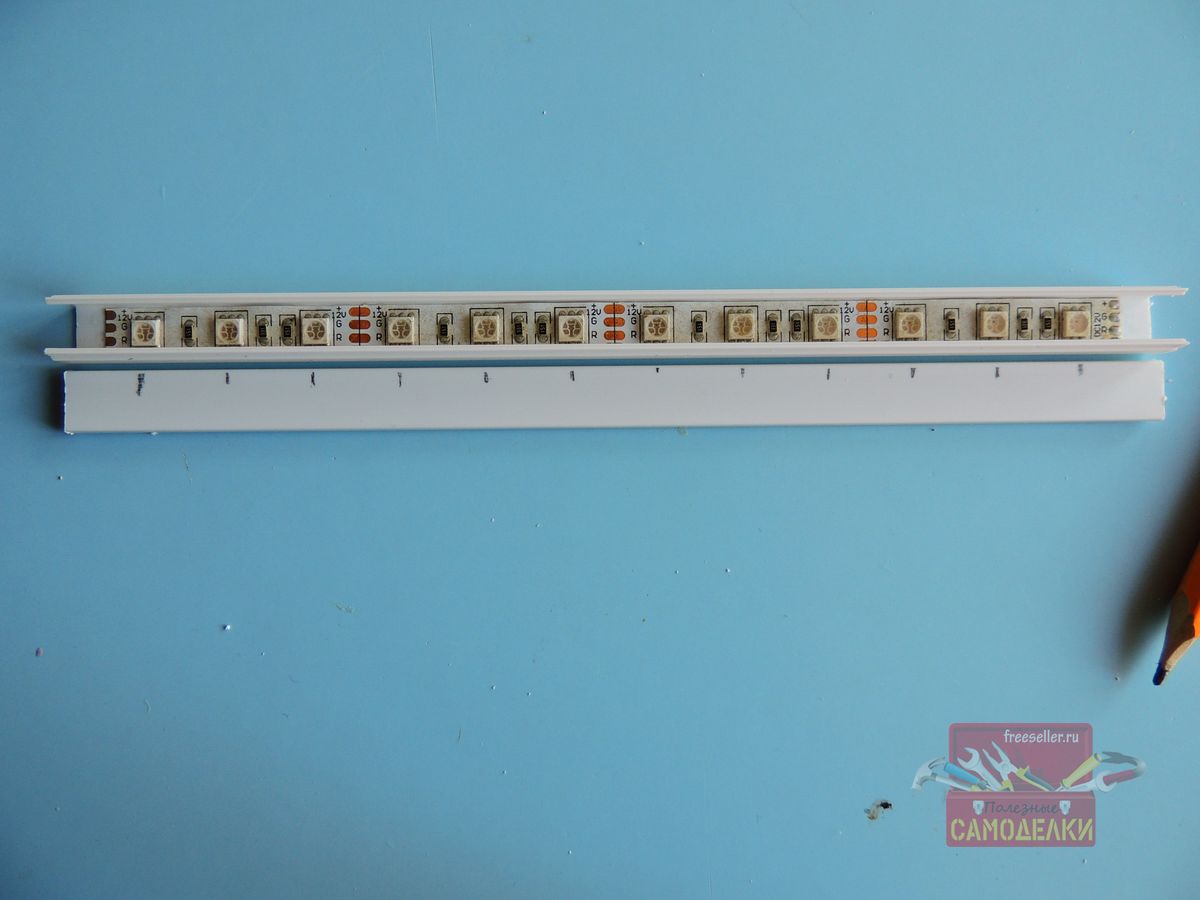

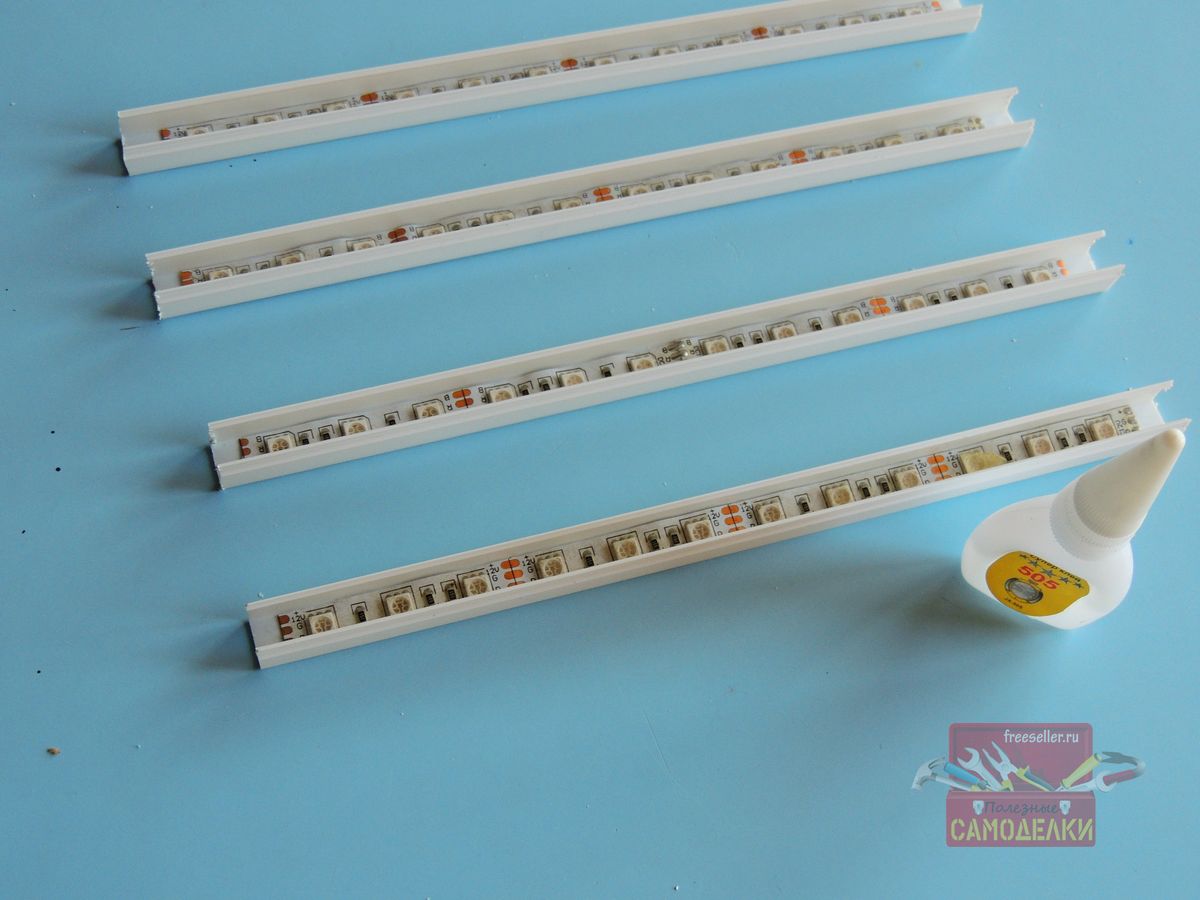

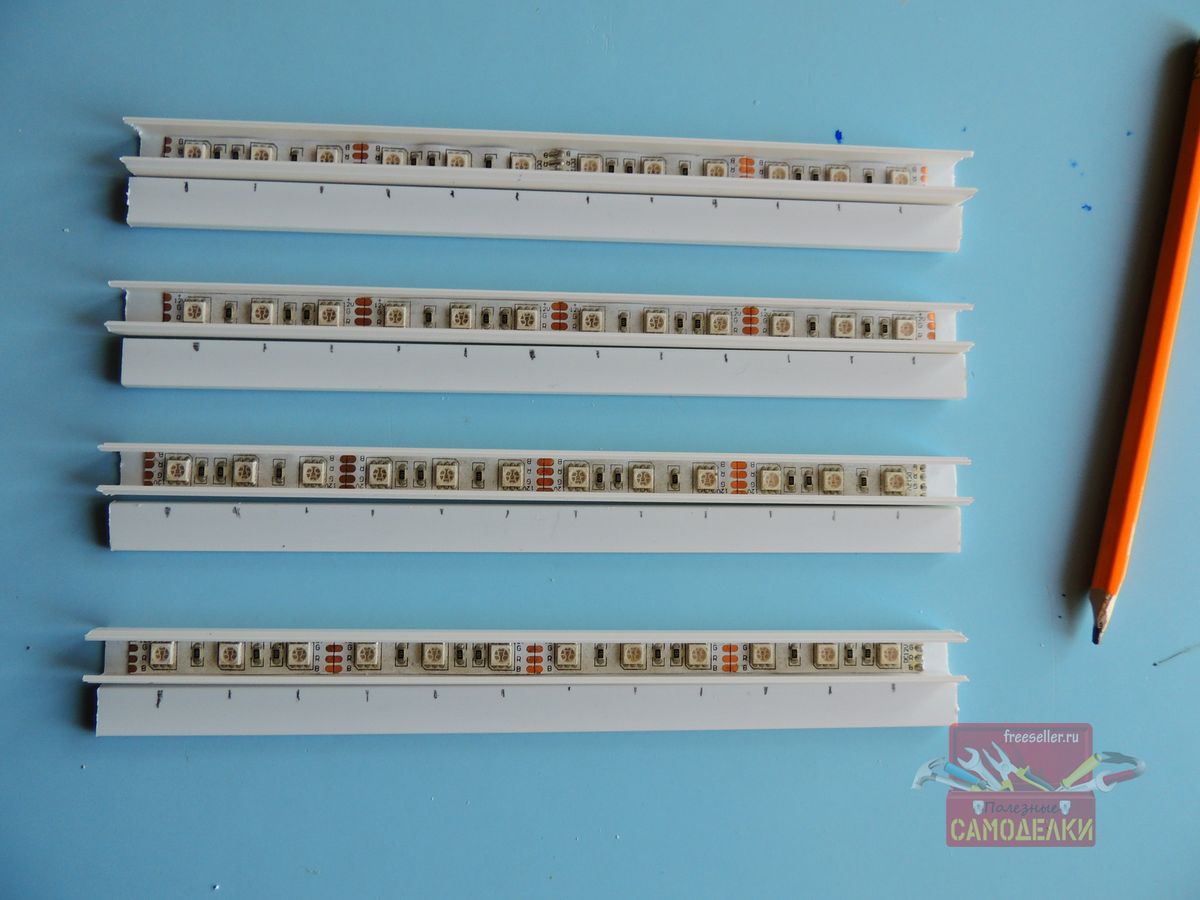

Далее зафиксировал ленту внутри короба, так как она у меня плохо клеилась, решил посадить ее на супер клей, можно на двухсторонний скотч, отступая 1 см от края.

  Изготовление подсветки для ног в автомобиль

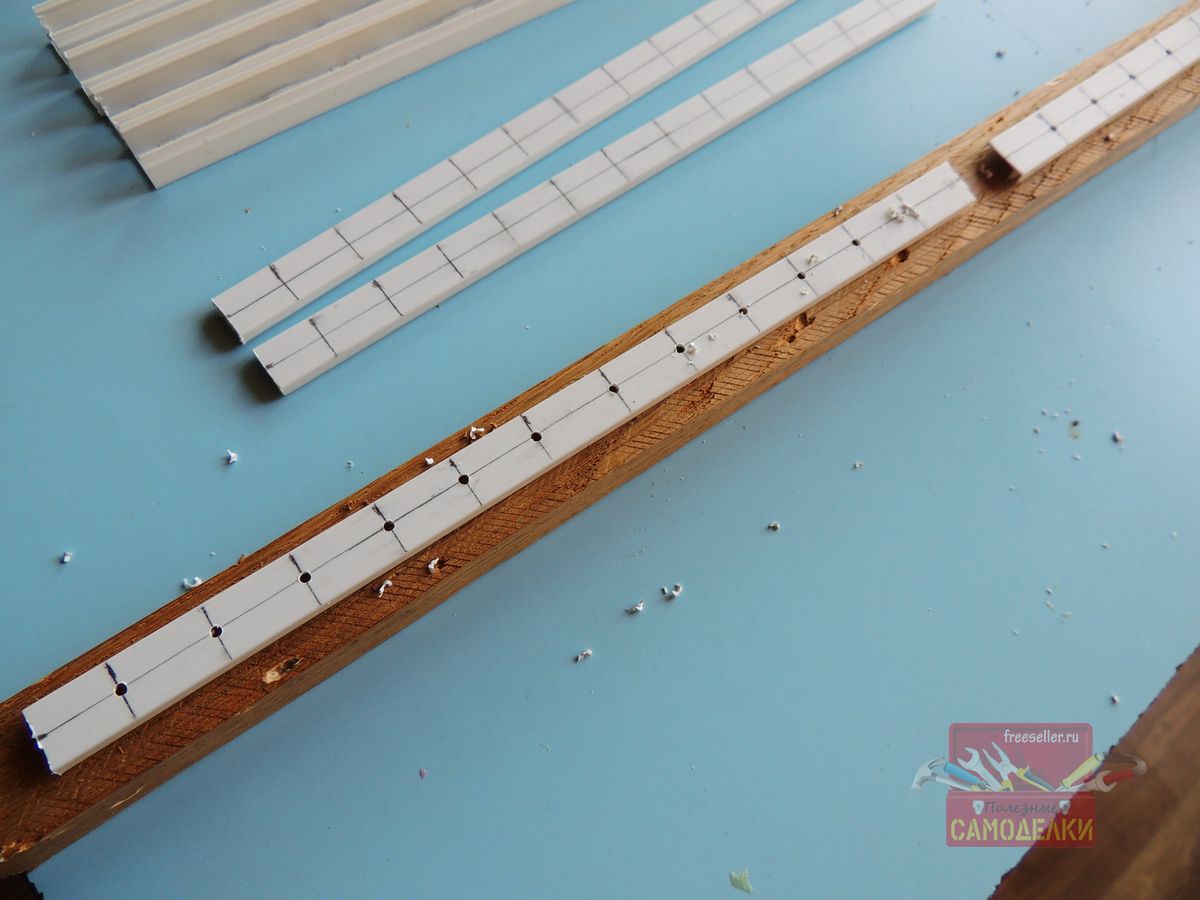

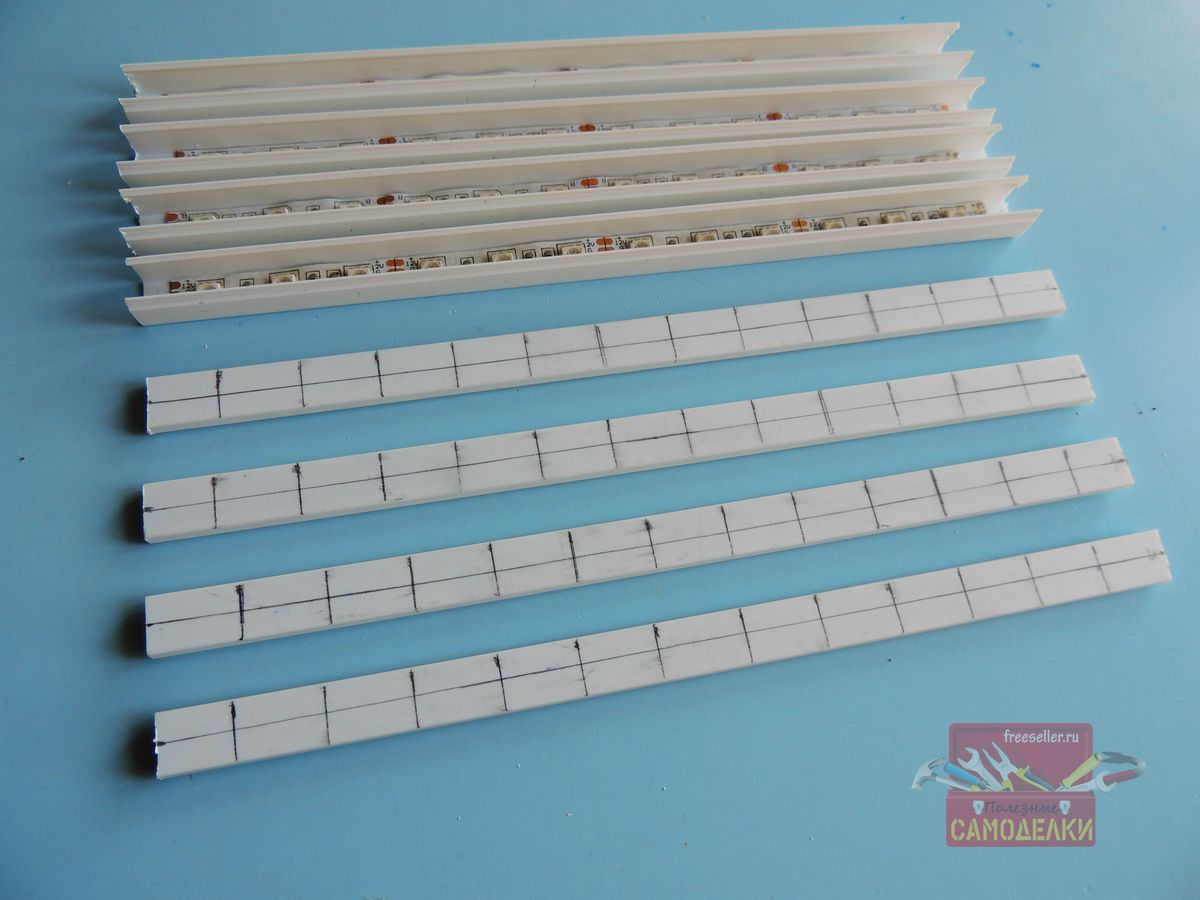

Затем на второй части короба сделал разметку для светодиодов.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

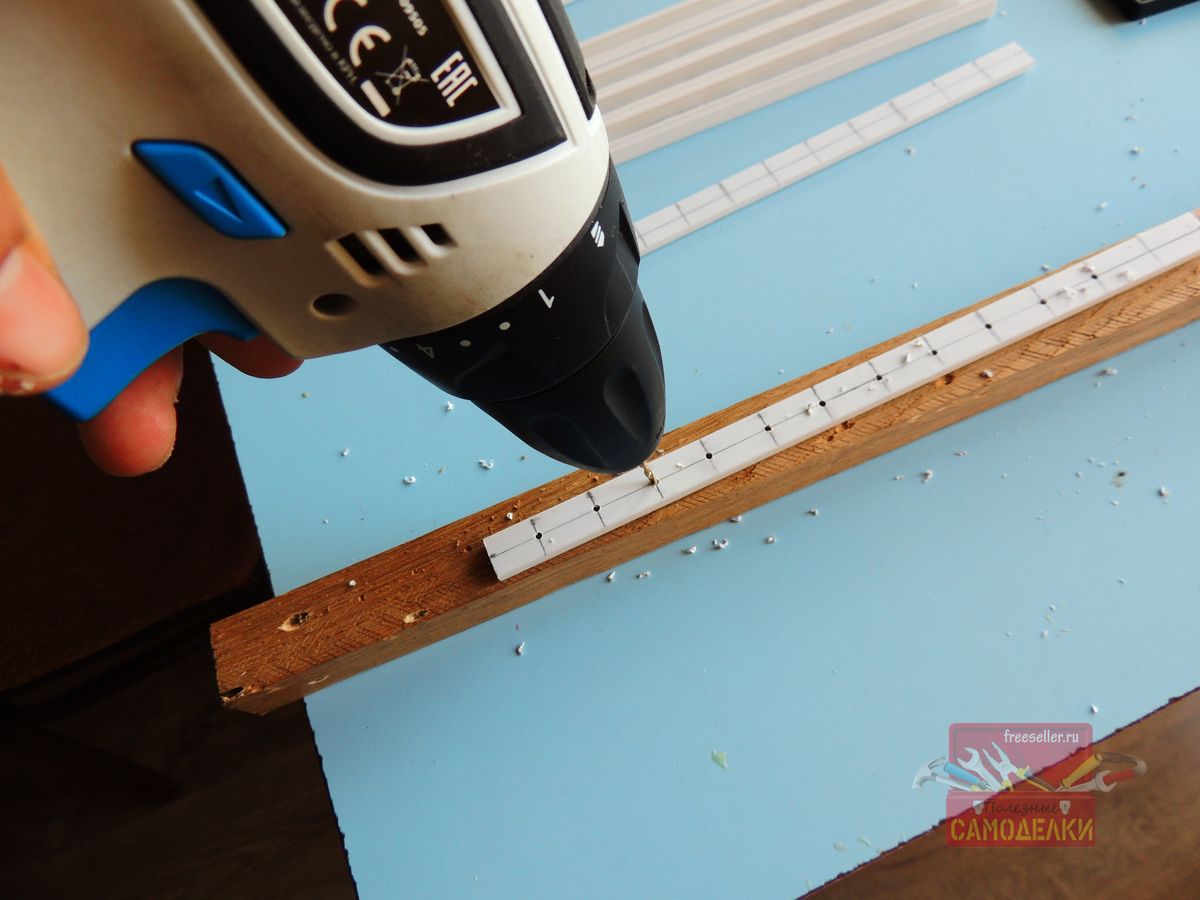

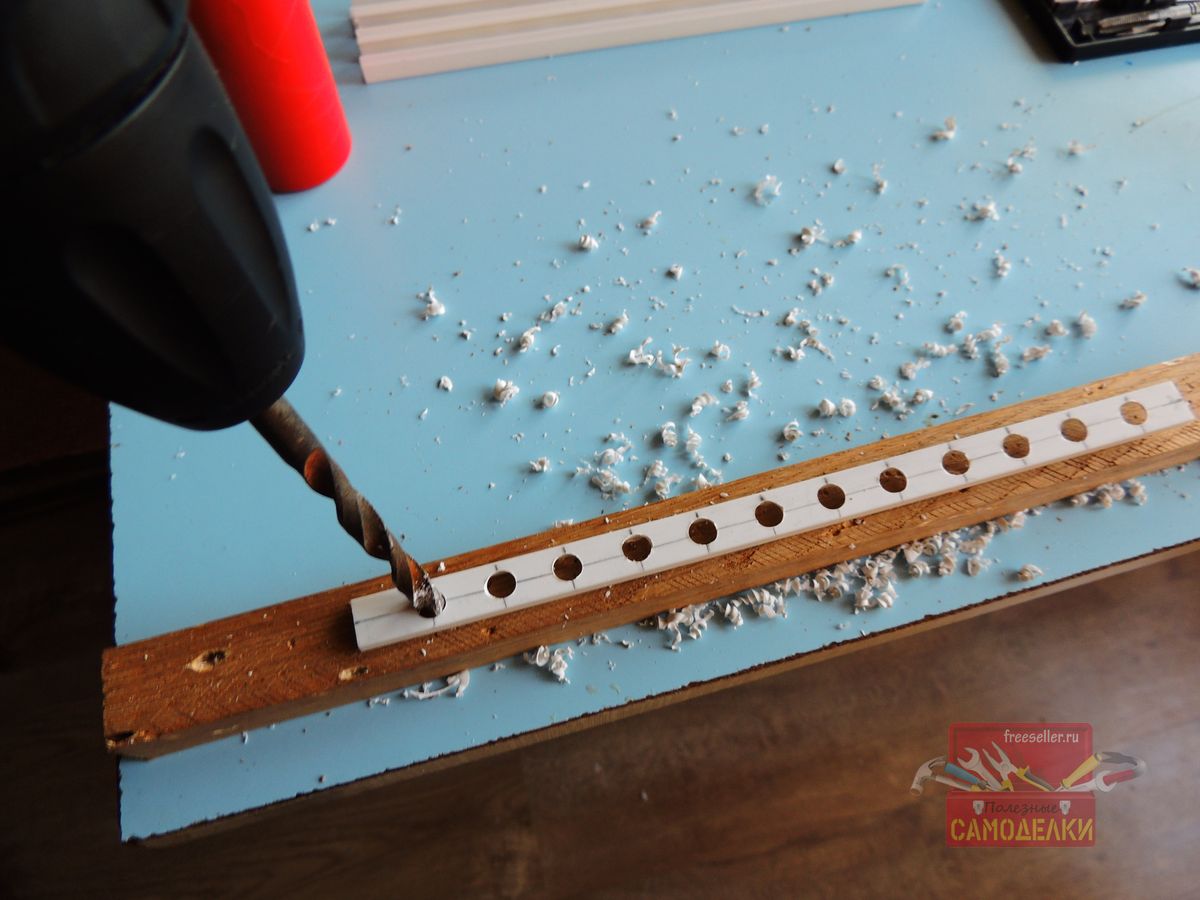

Делал отверстия, с начала тонким сверлом, затем рассверливаем более крупным.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

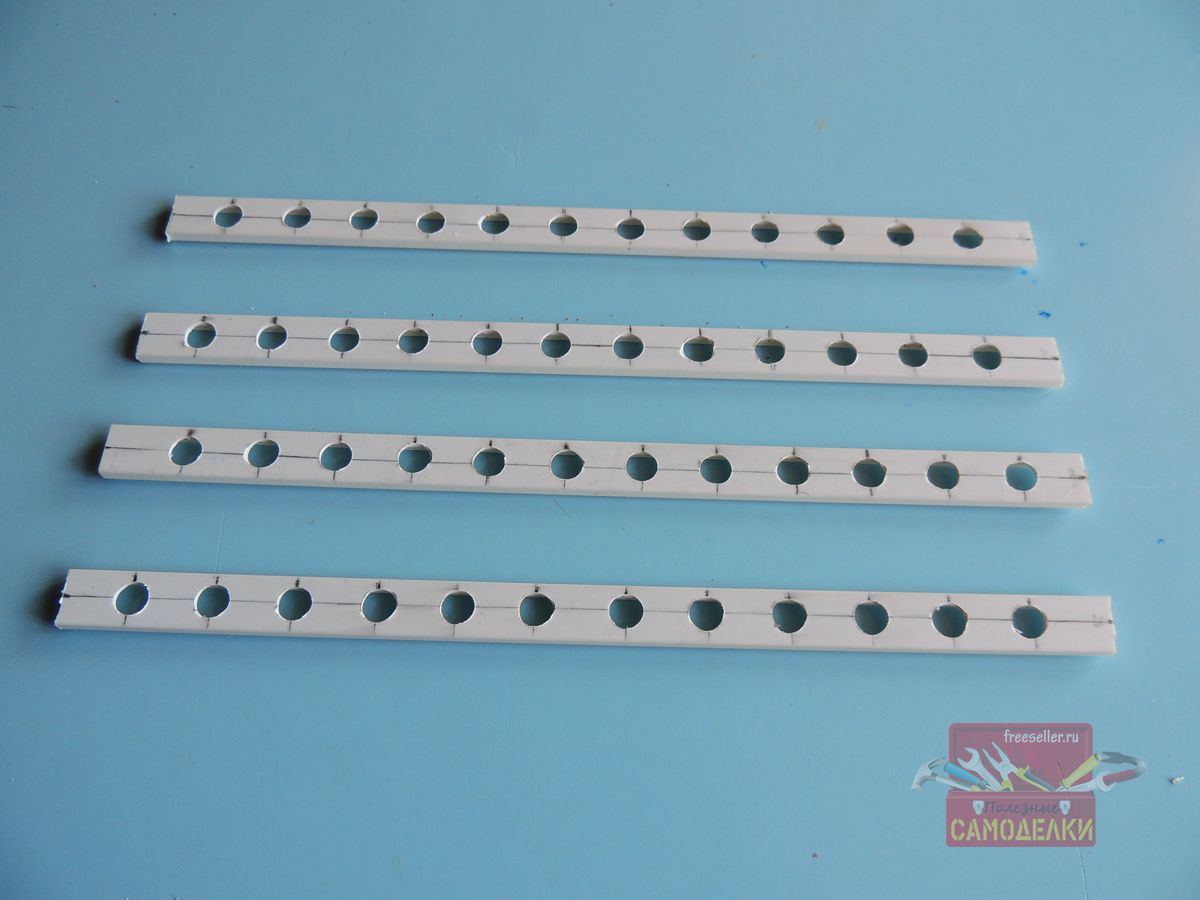

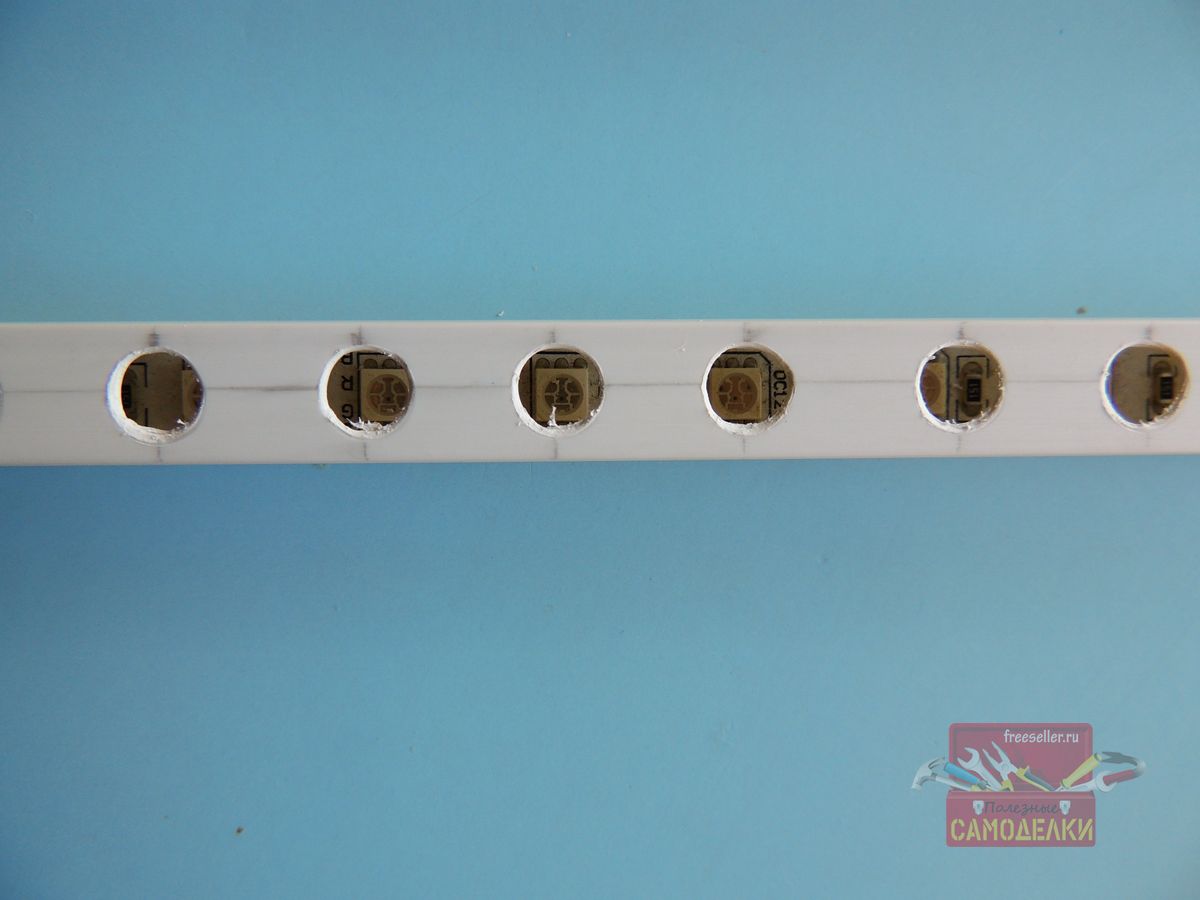

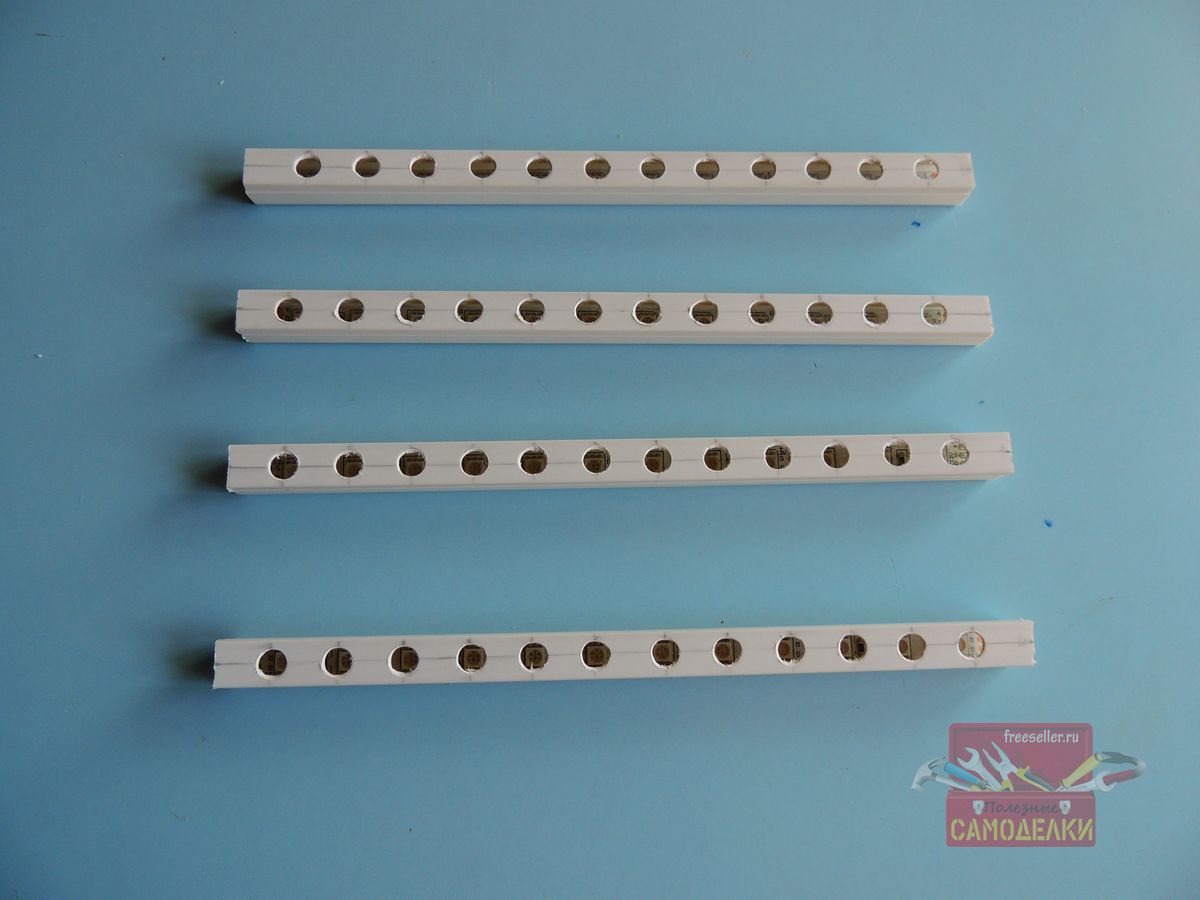

Должно получиться следующее.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

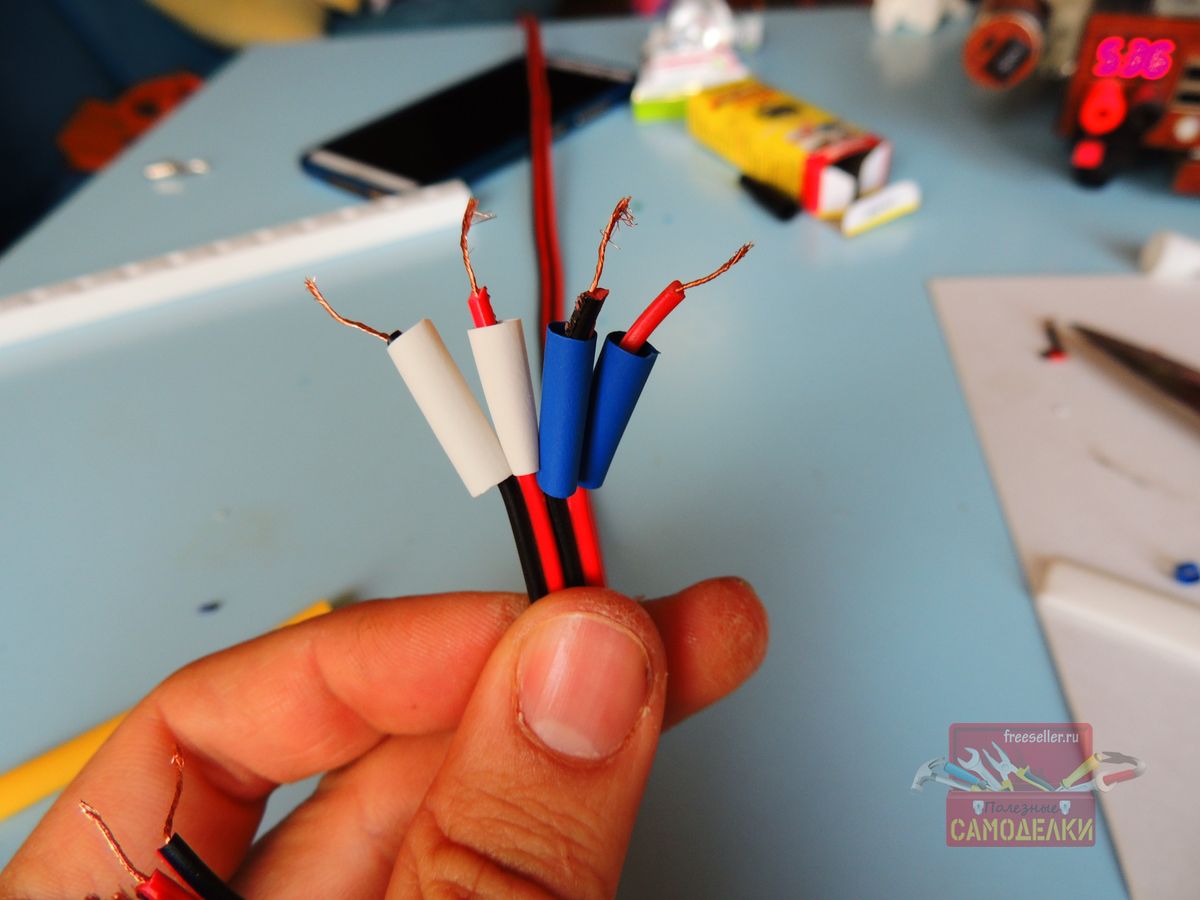

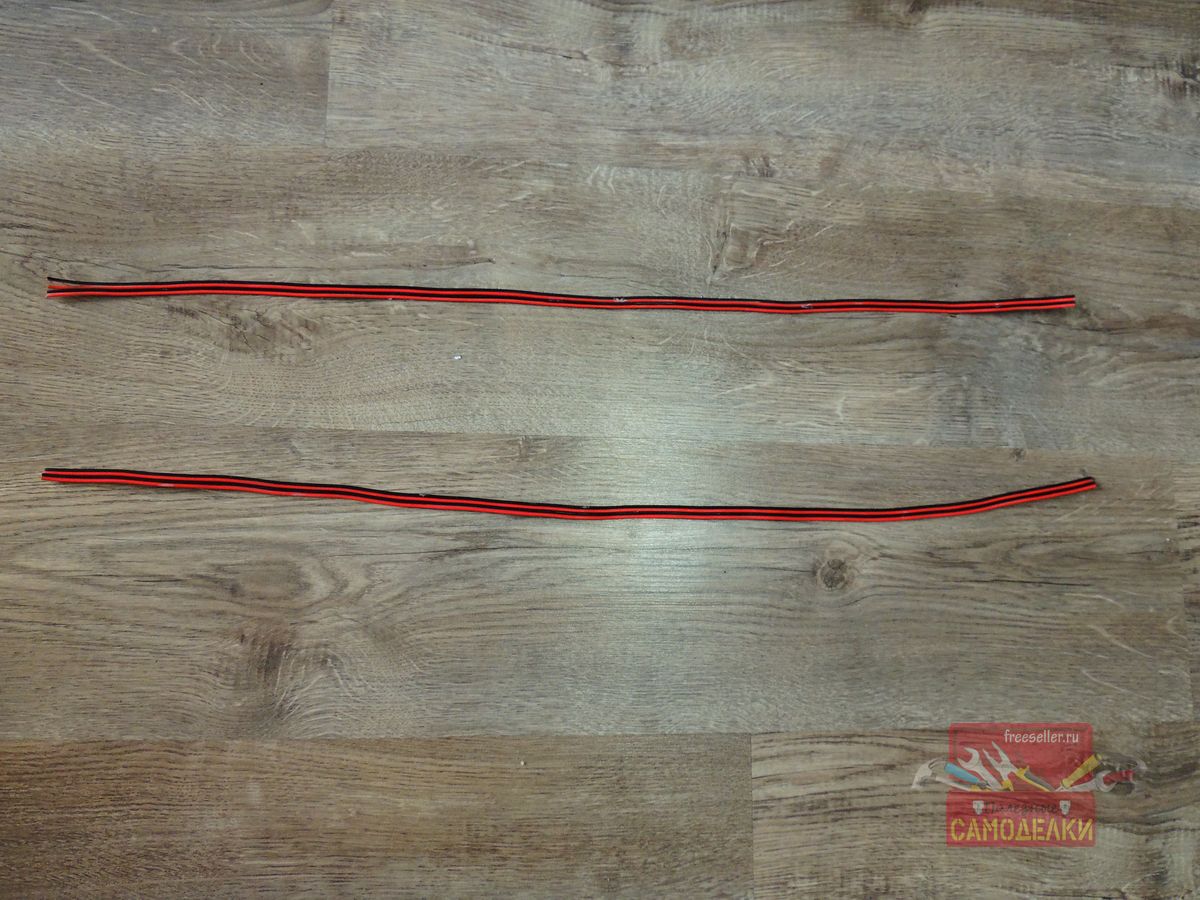

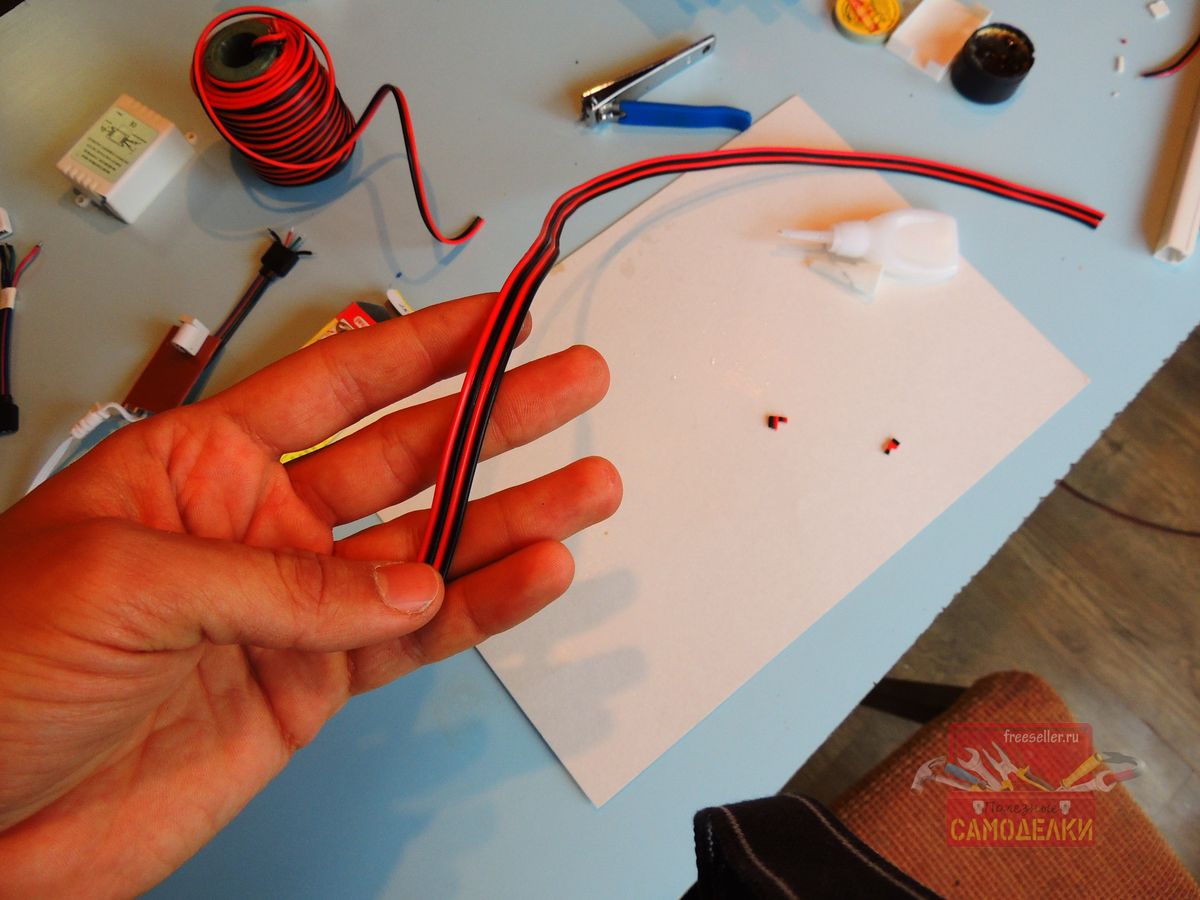

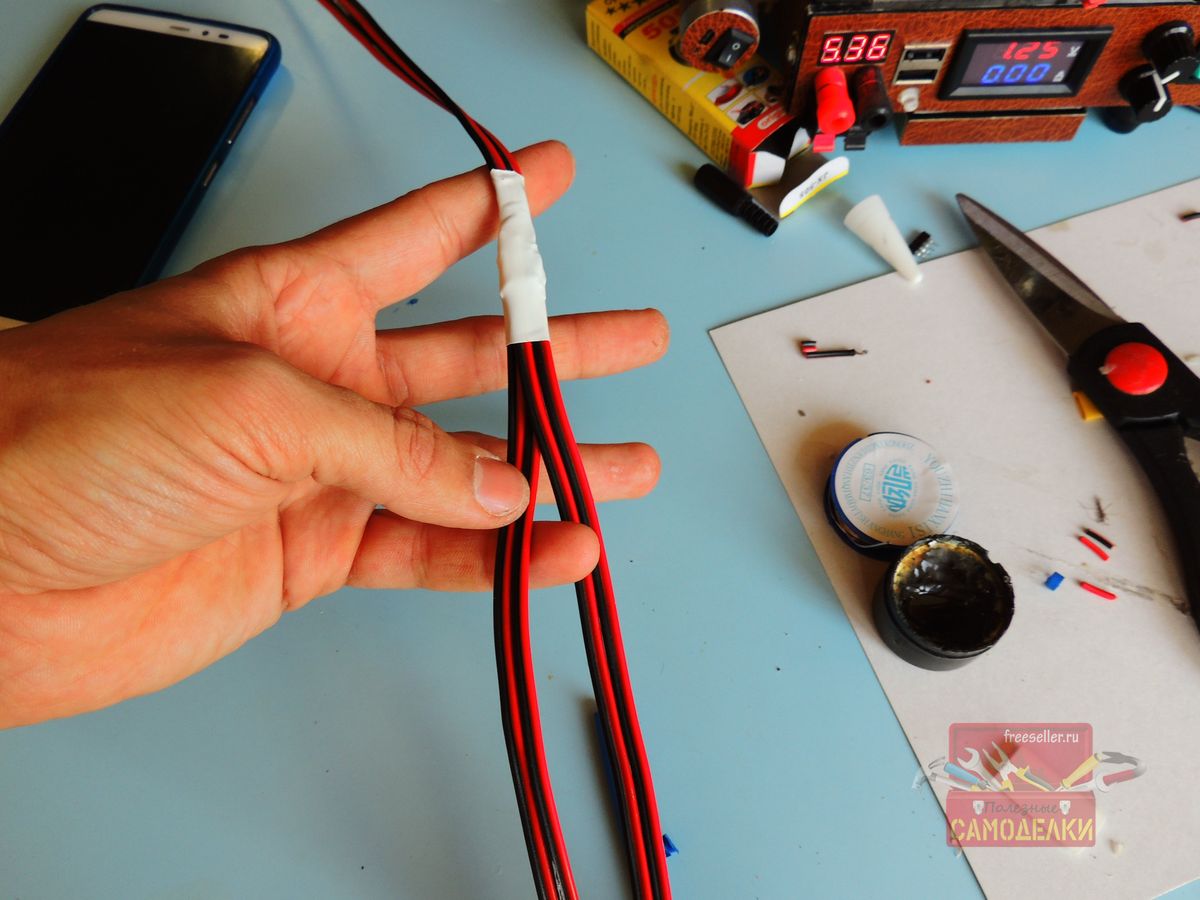

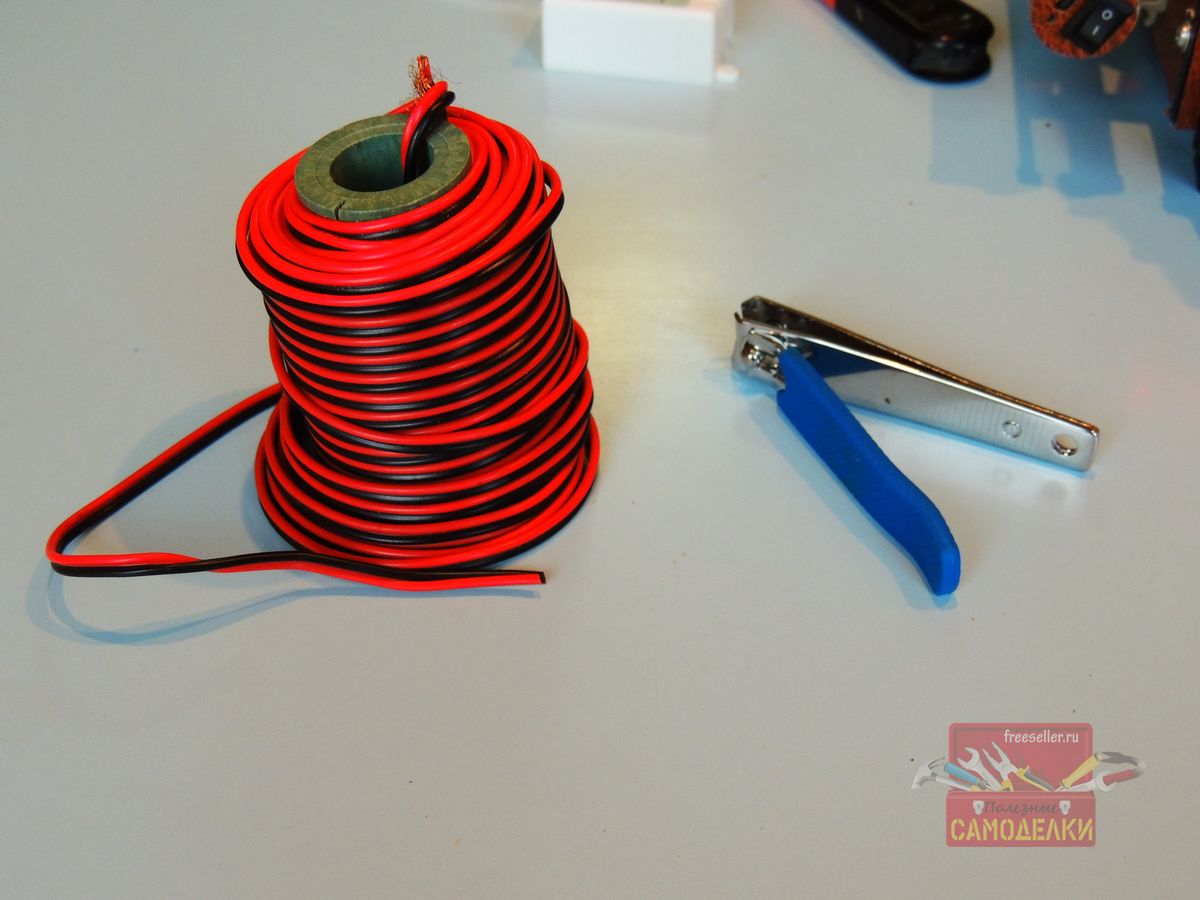

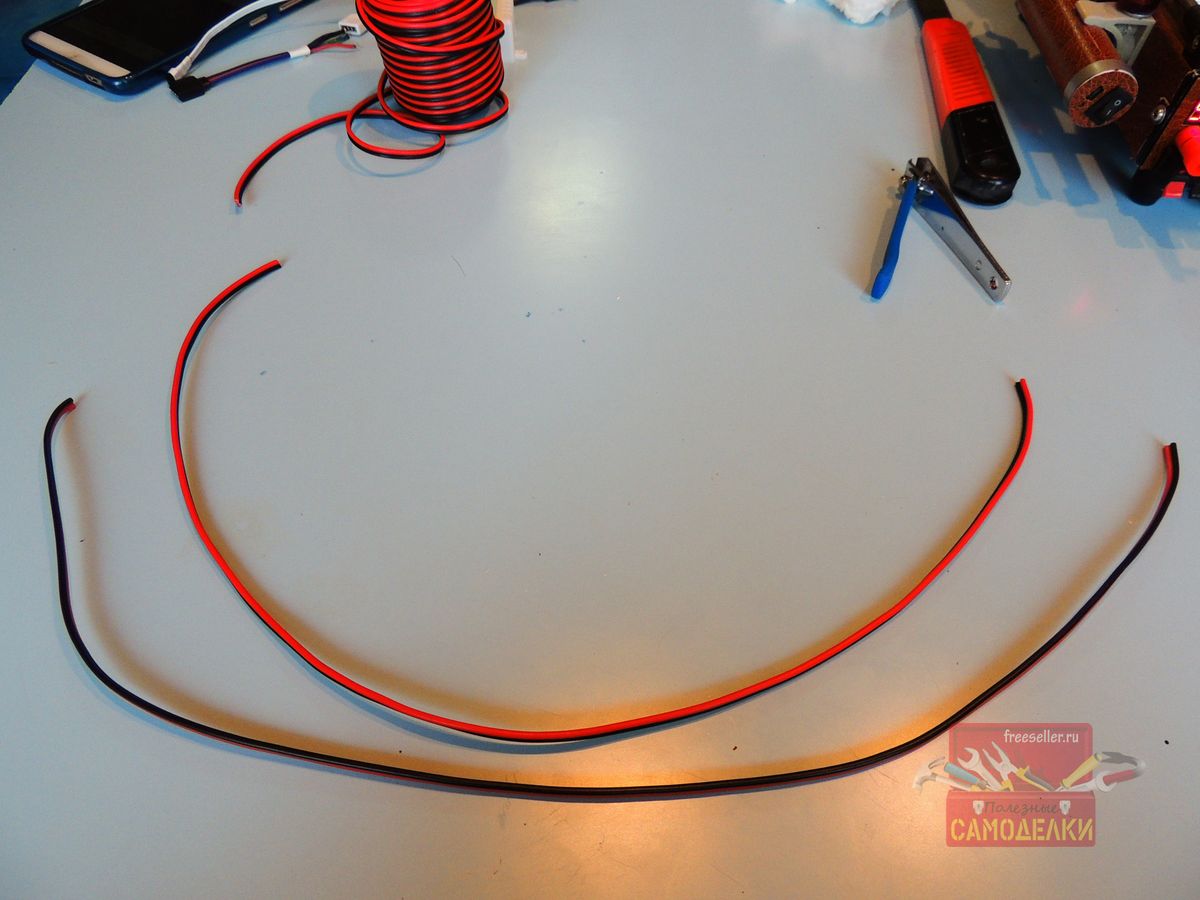

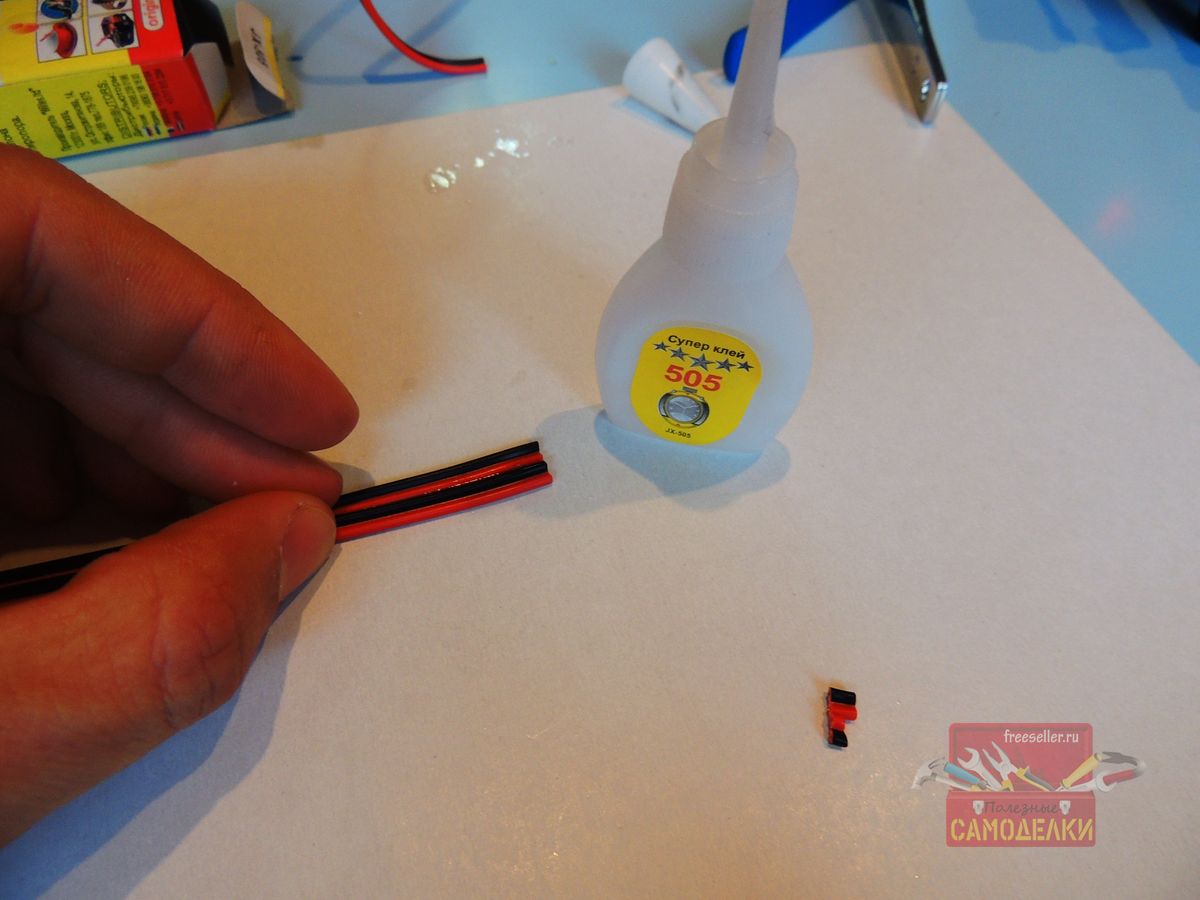

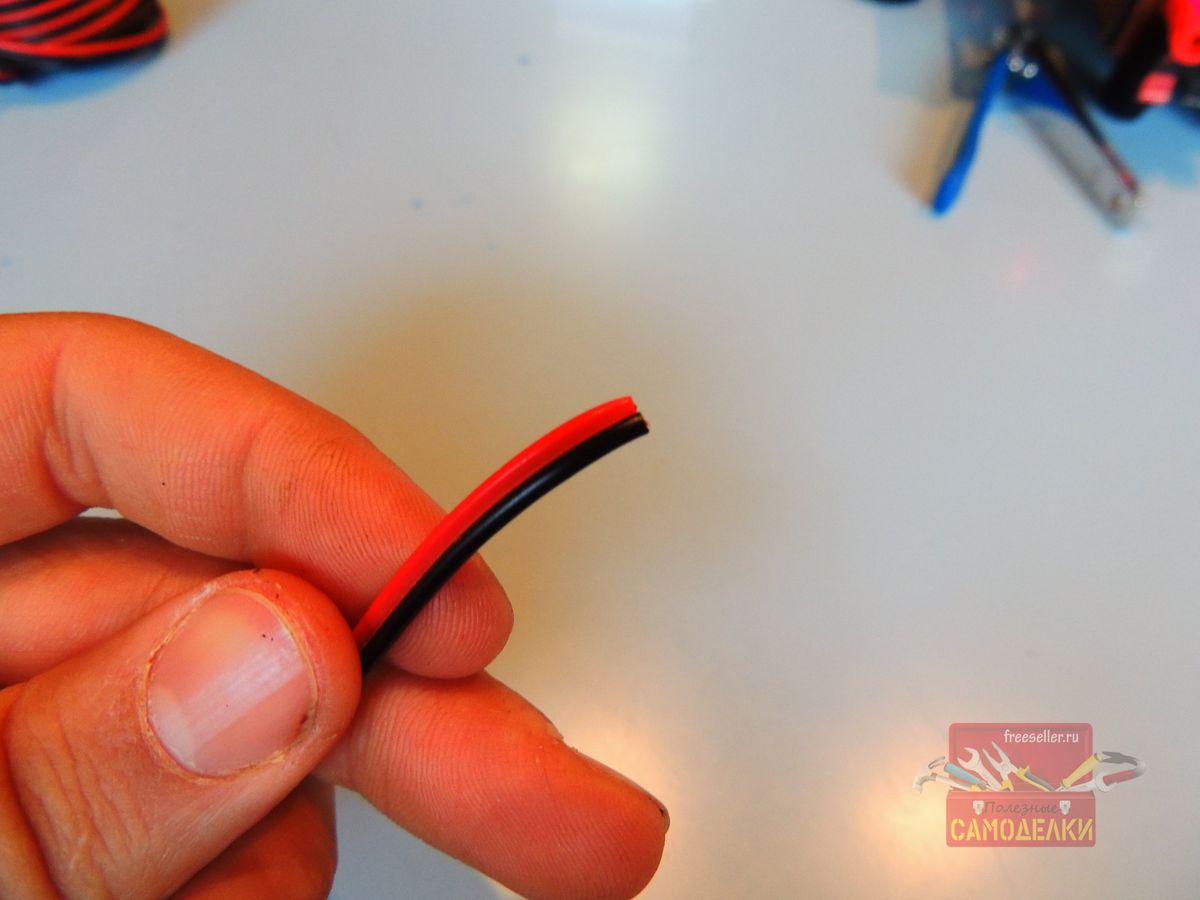

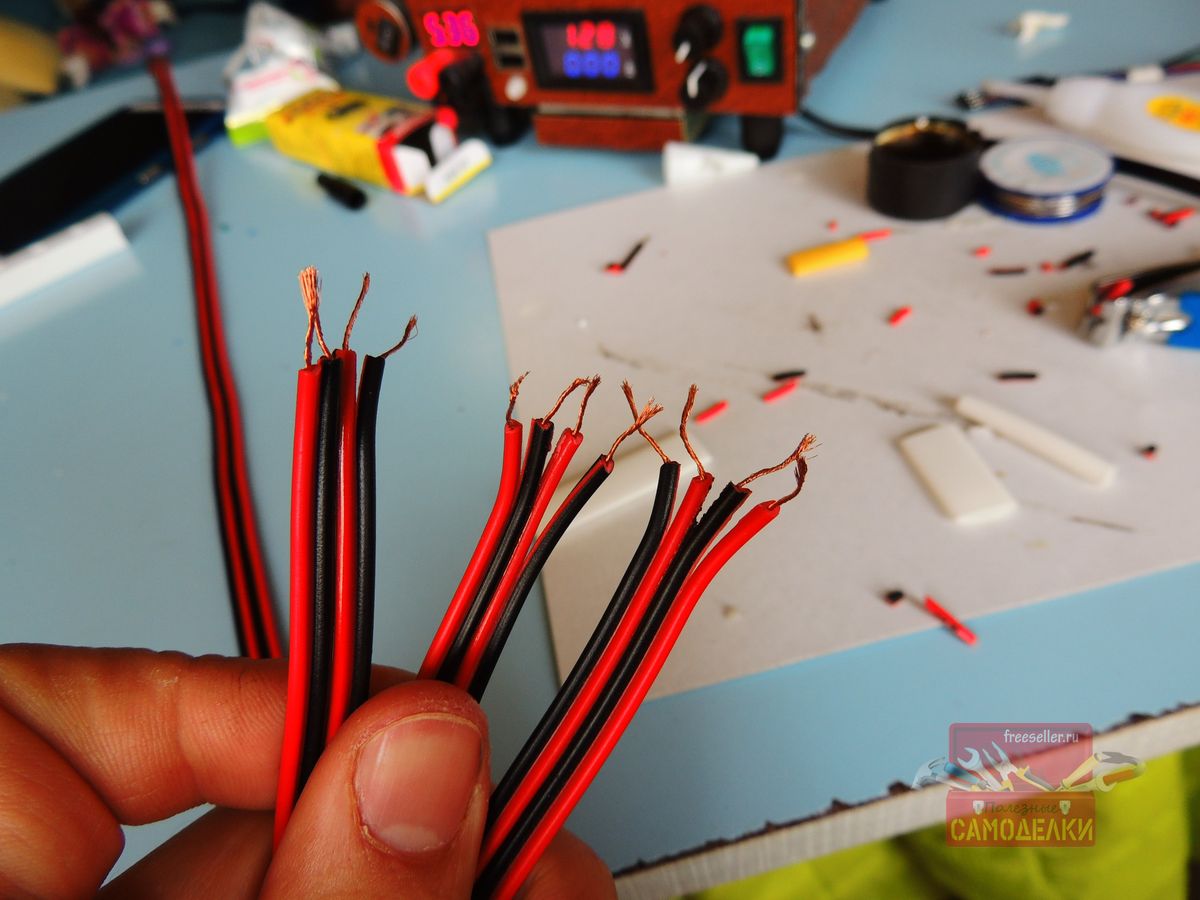

Далее переходим изготовлению провода, в RGB ленте используется 4-х жильный кабель которого у меня, к сожалению, не было, был только на две жилы, выкрутился тем, что решил его немного переделать, а именно склеить их, то есть 2 жилы + 2 жилы = получаем 4, провод резал согласно своим замерам, которые были взяты с салона автомобиля, сделал 2 отрезка, один 60 см, второй 40, они пойдут на переднюю часть салона.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

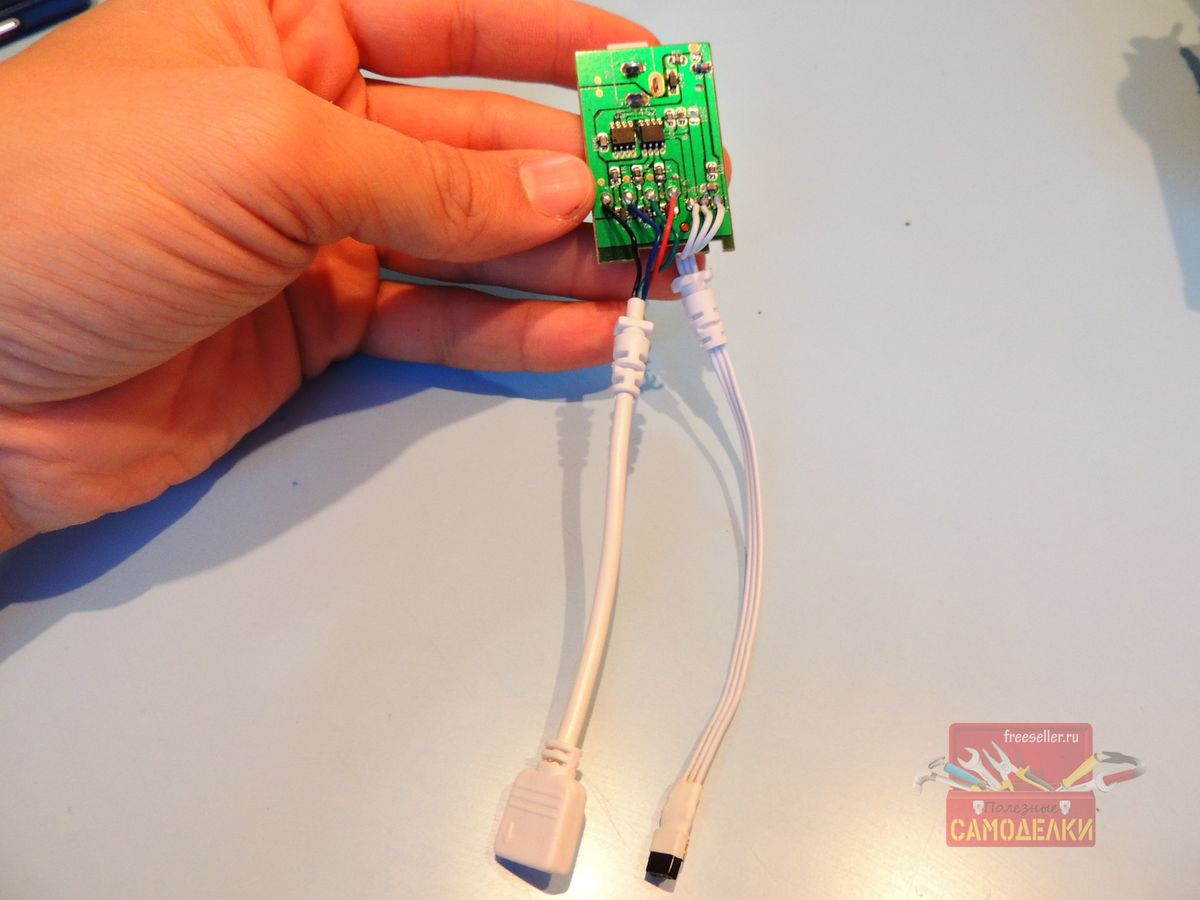

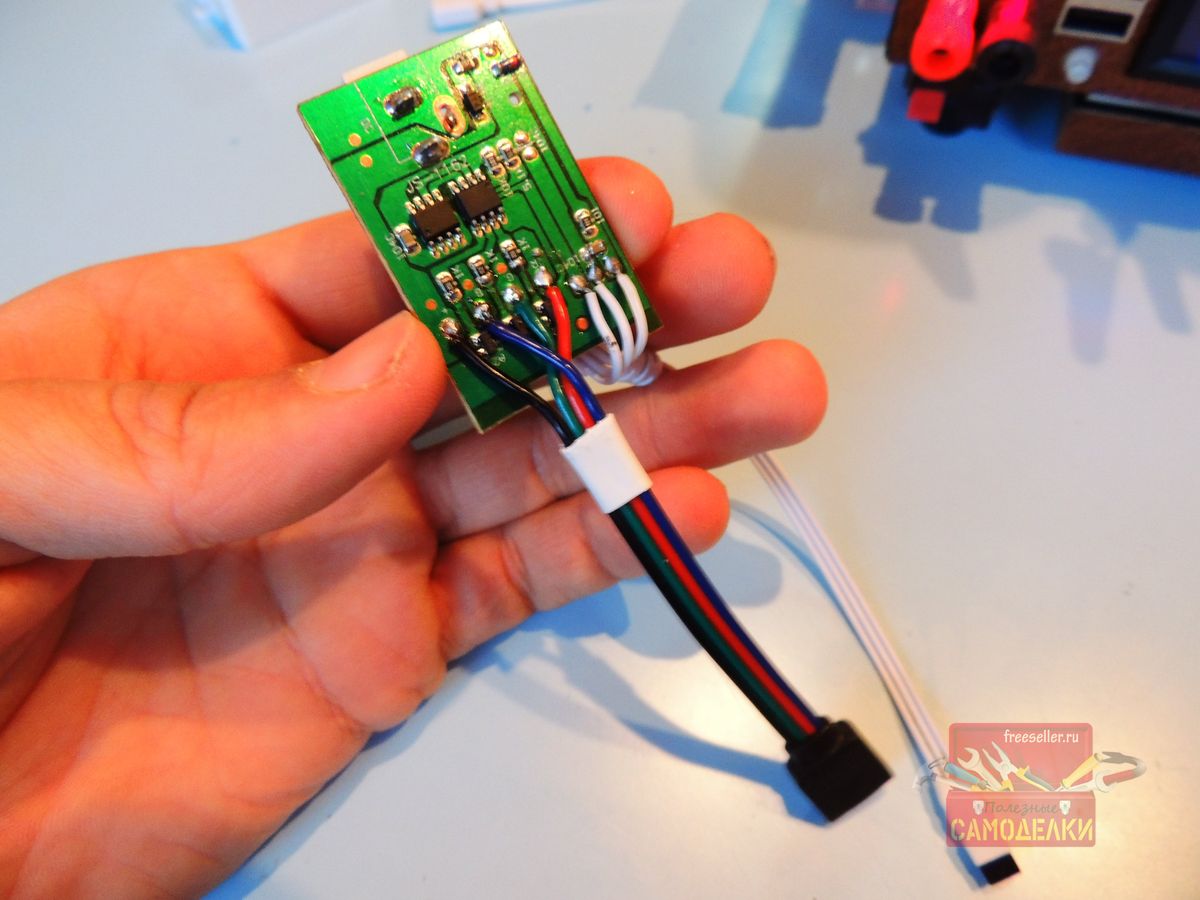

Далее разбираем контроллер.

  Изготовление подсветки для ног в автомобиль

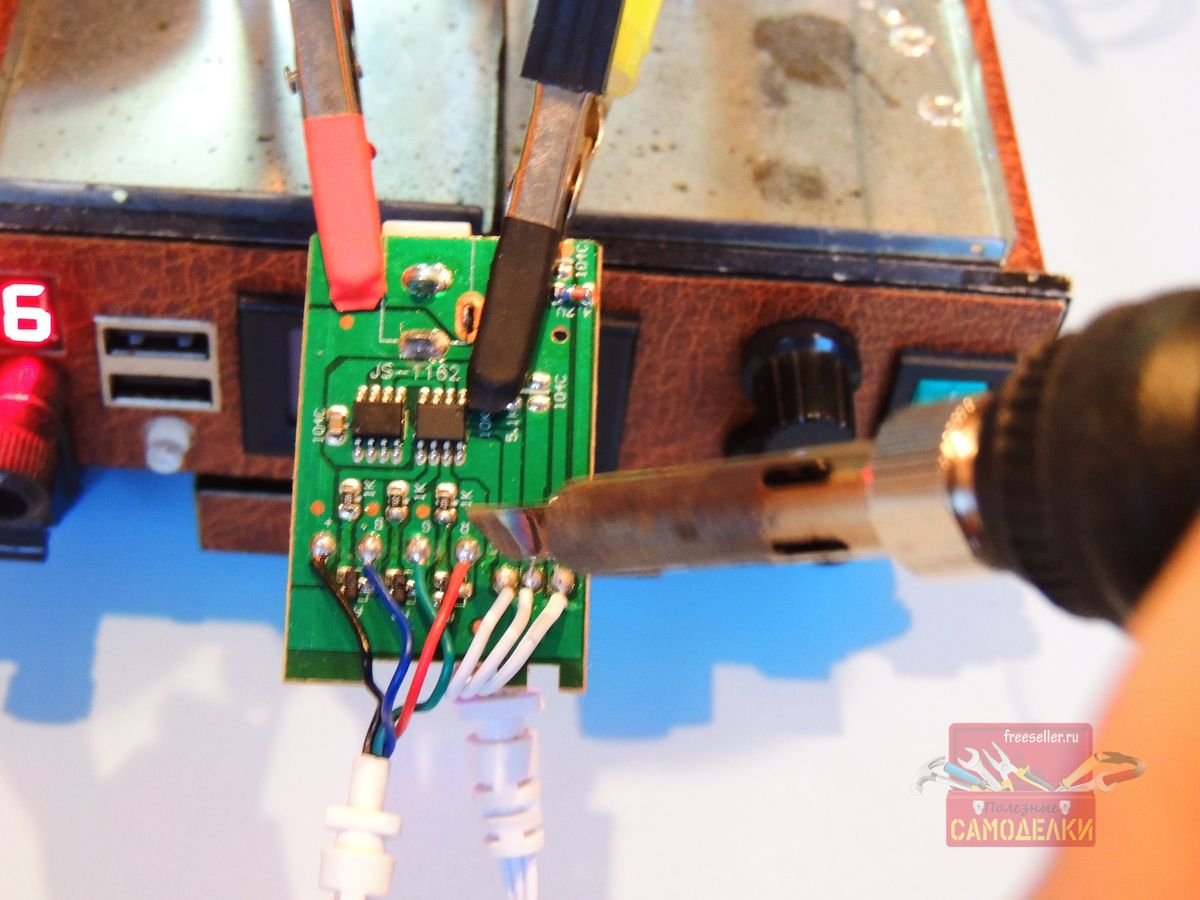

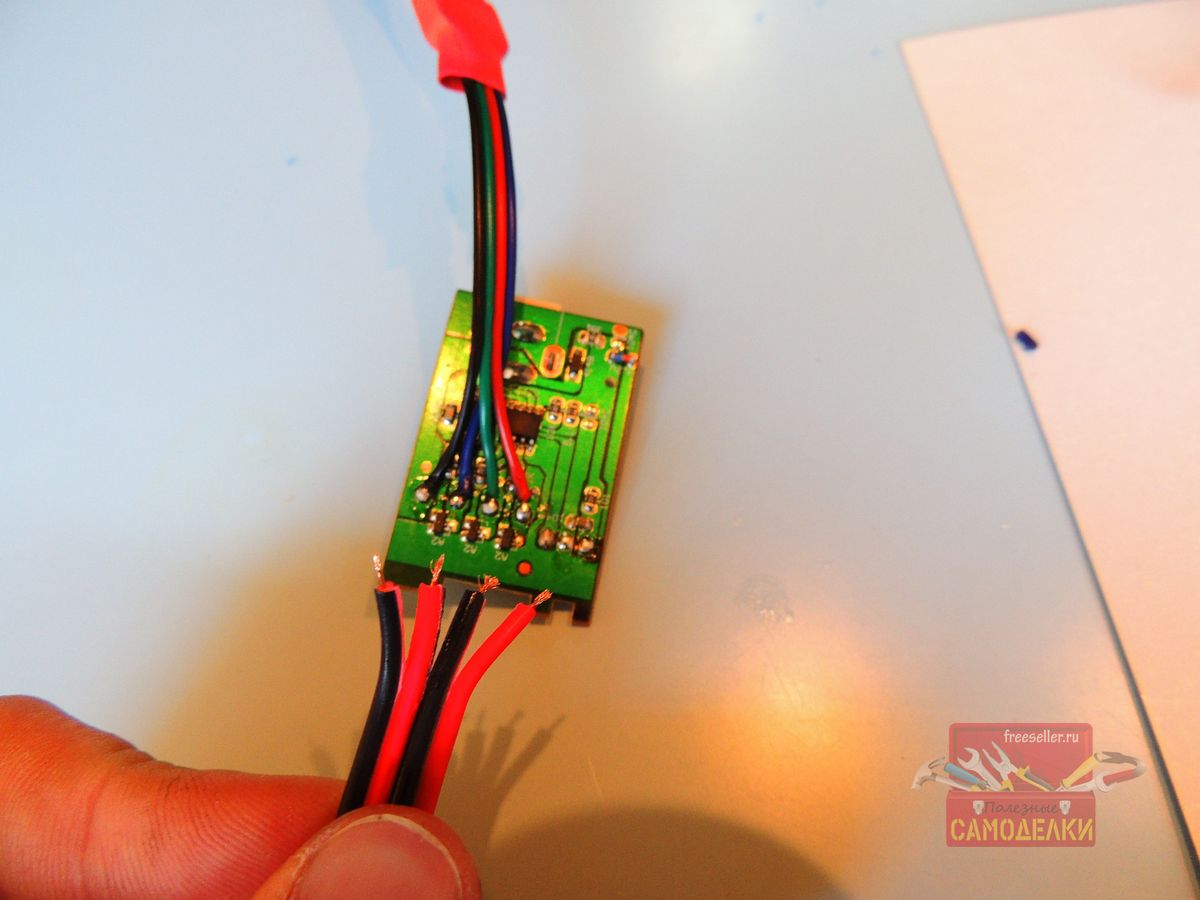

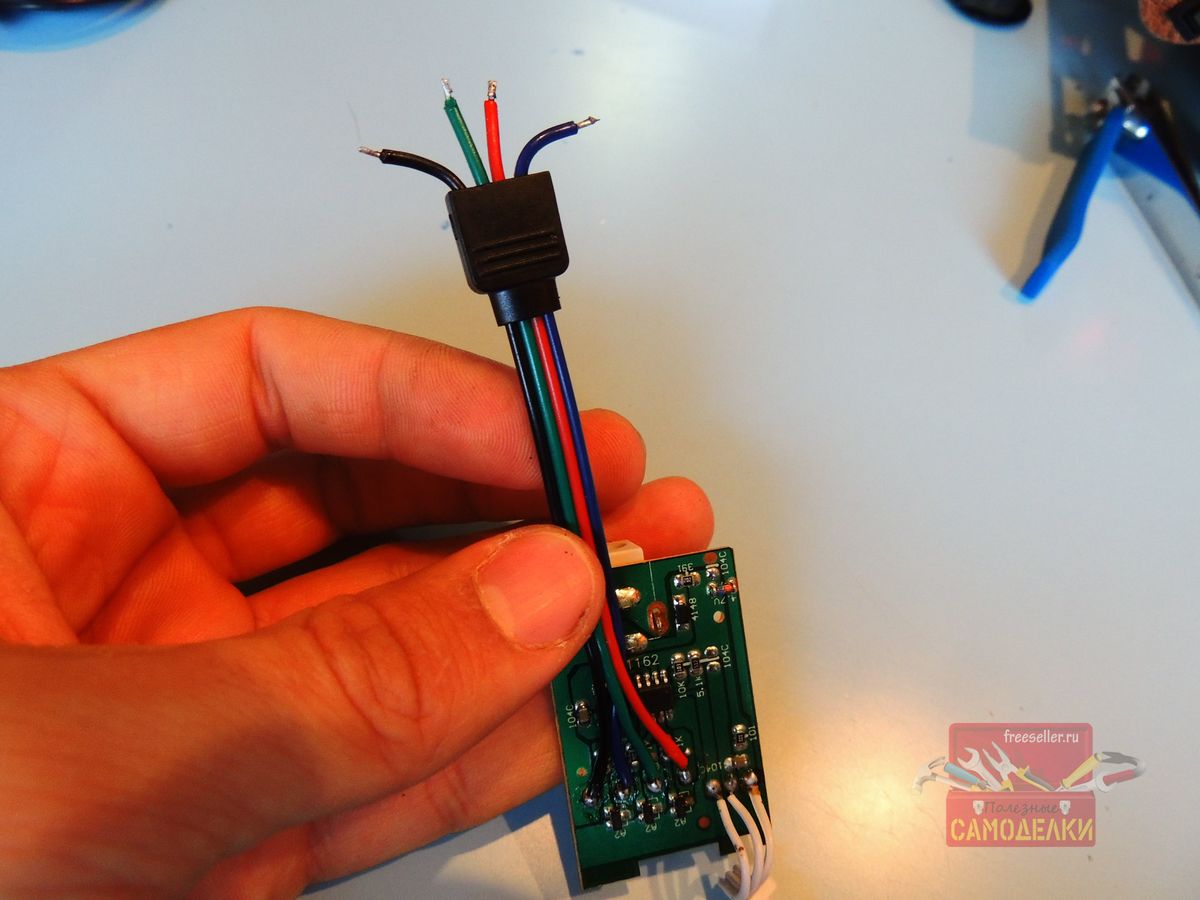

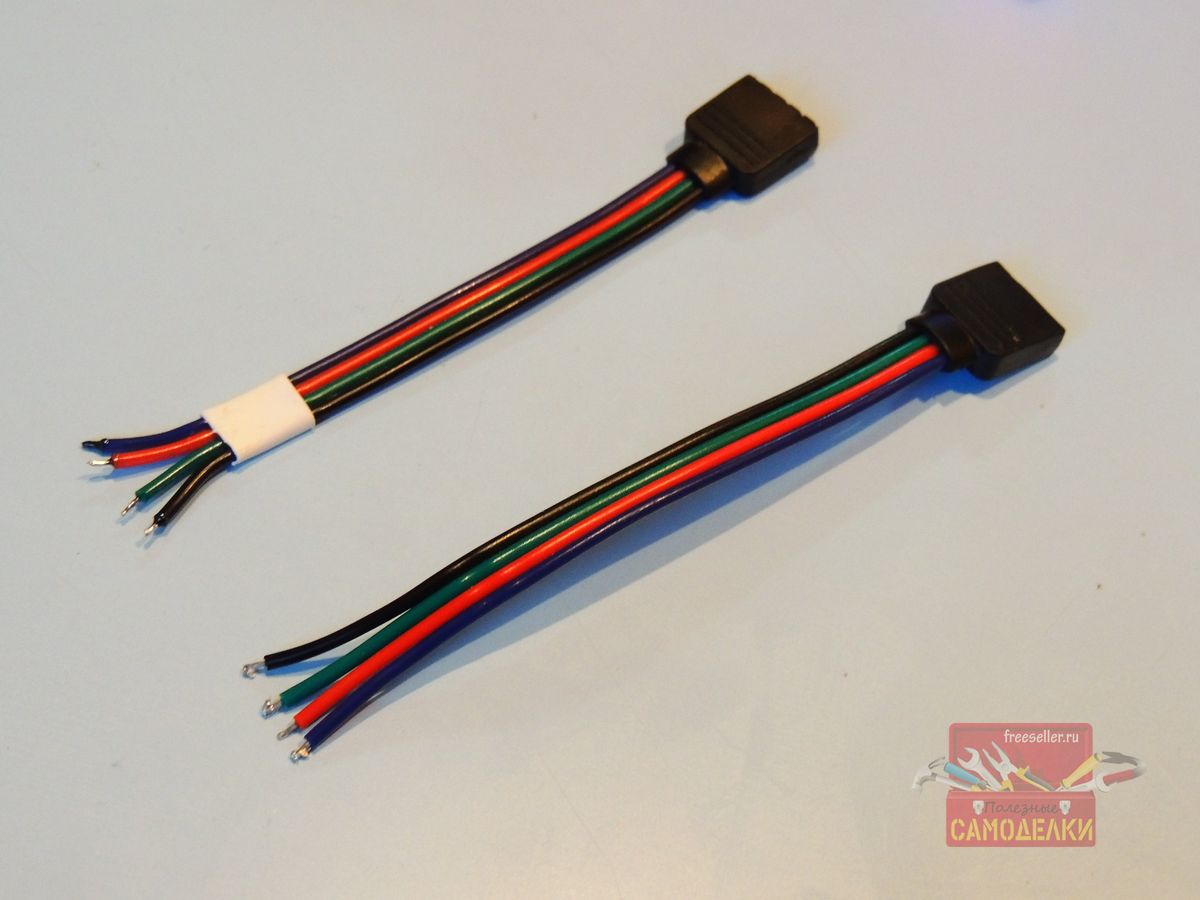

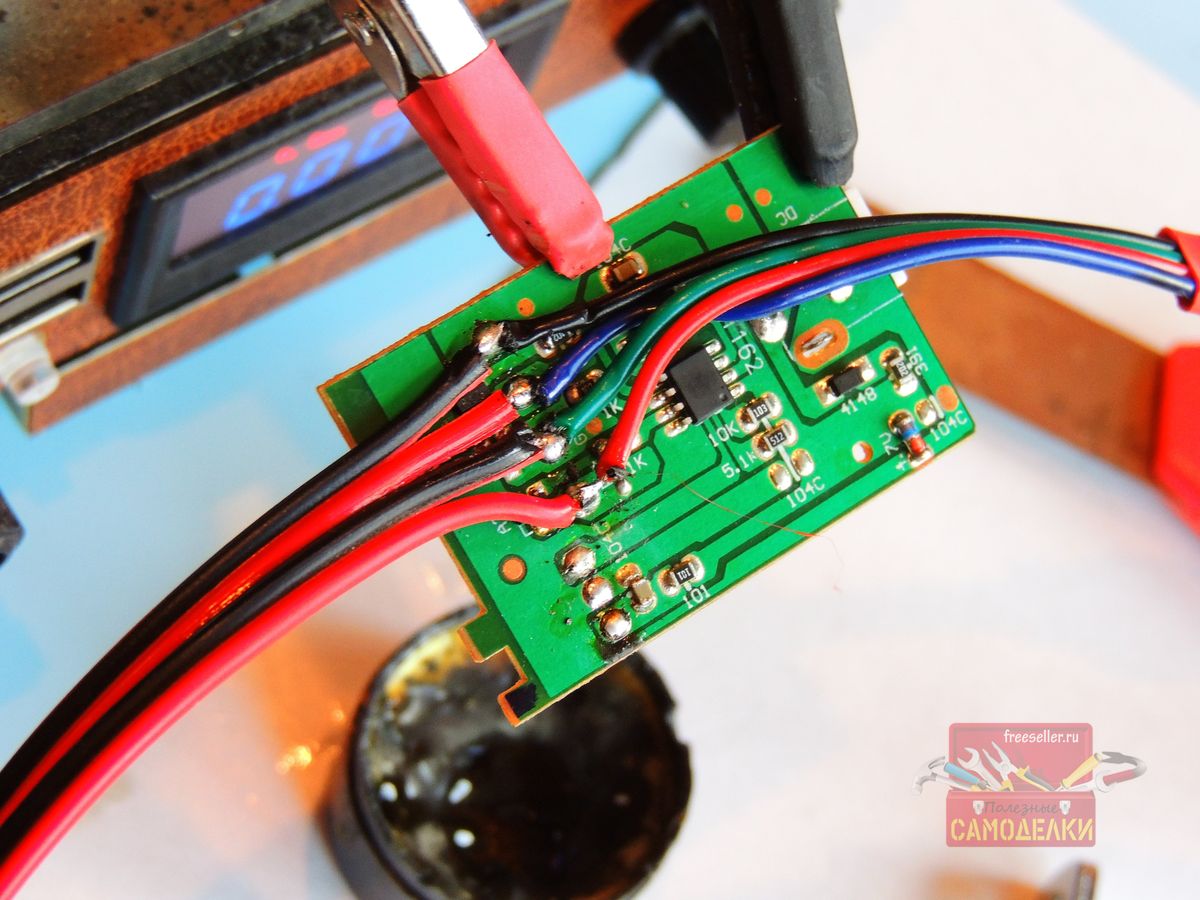

Решил выпаять родные провода, и впаять другие, которые у меня были.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль


Теперь подсоединяем провода.

  Изготовление подсветки для ног в автомобиль

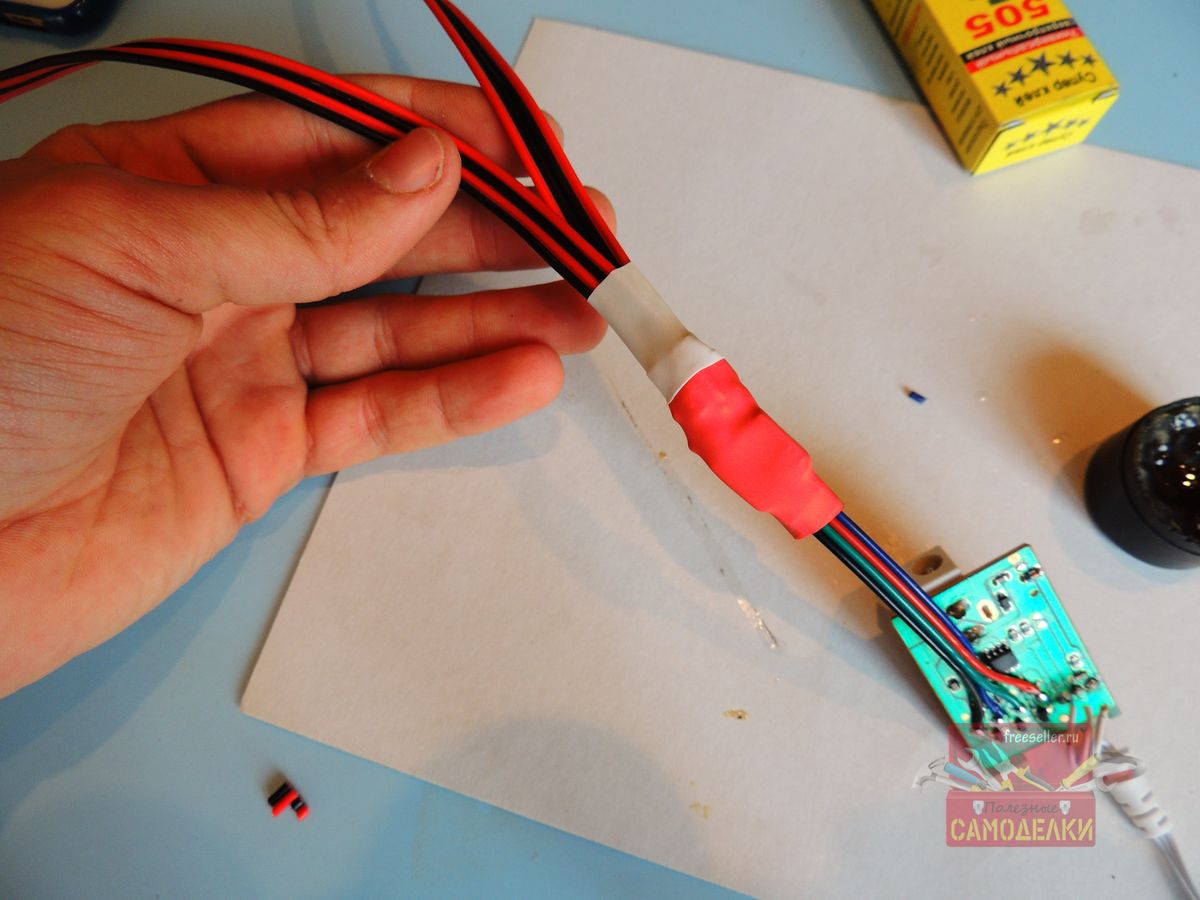

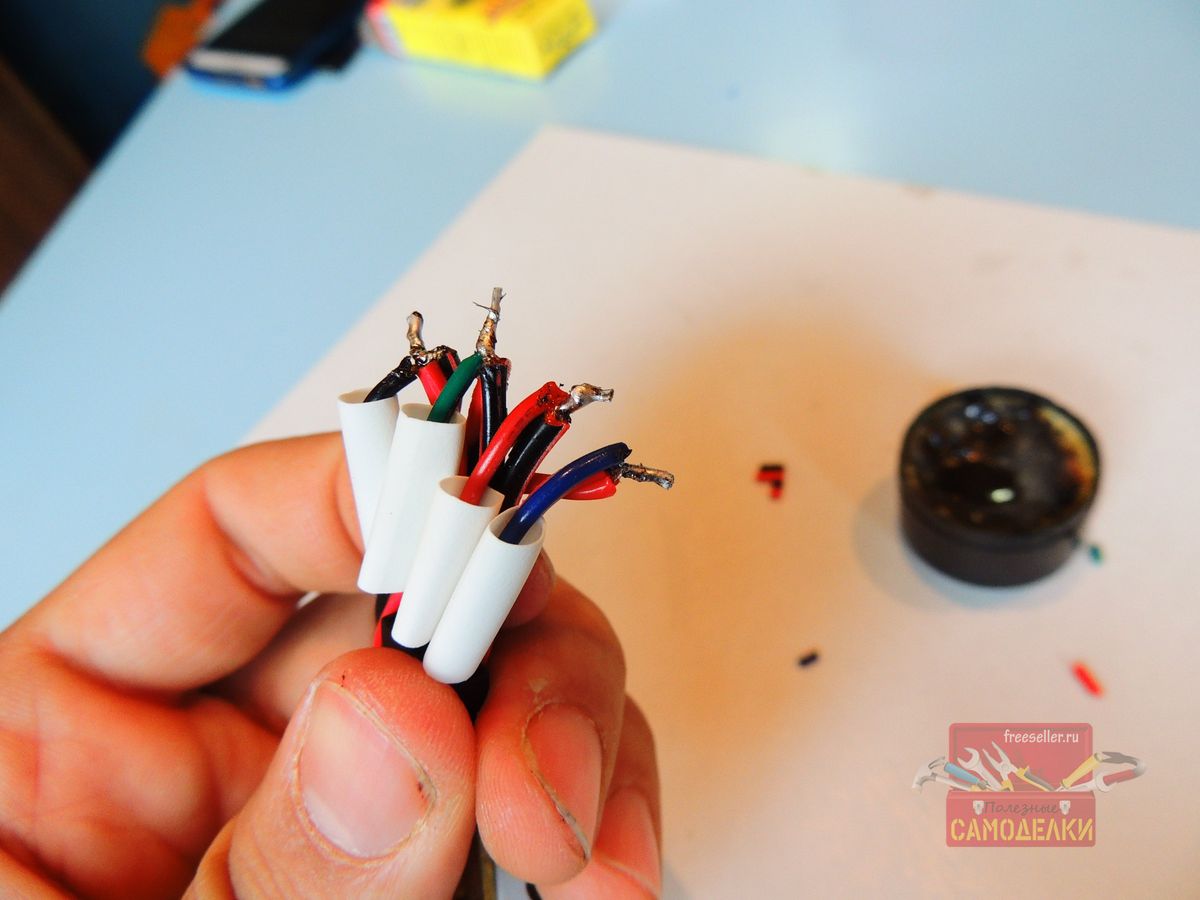

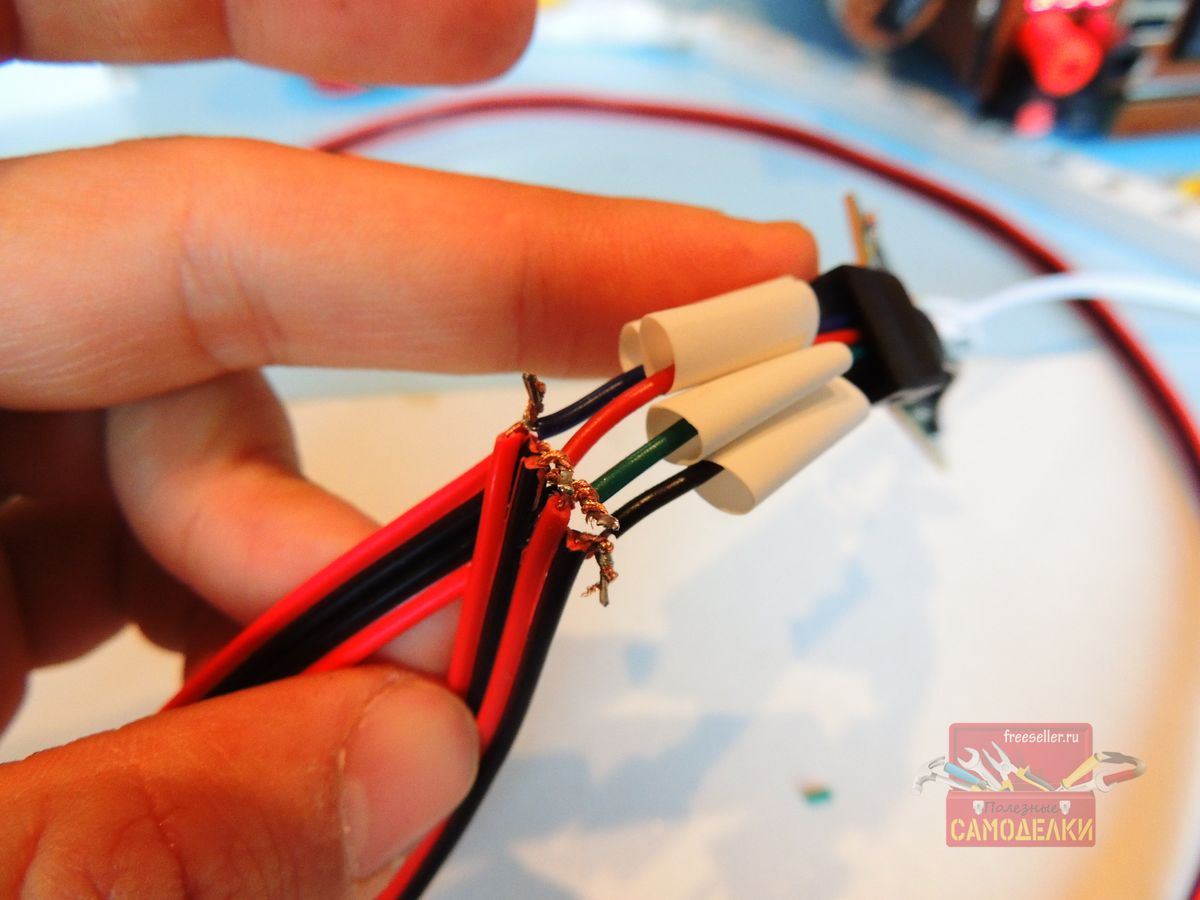

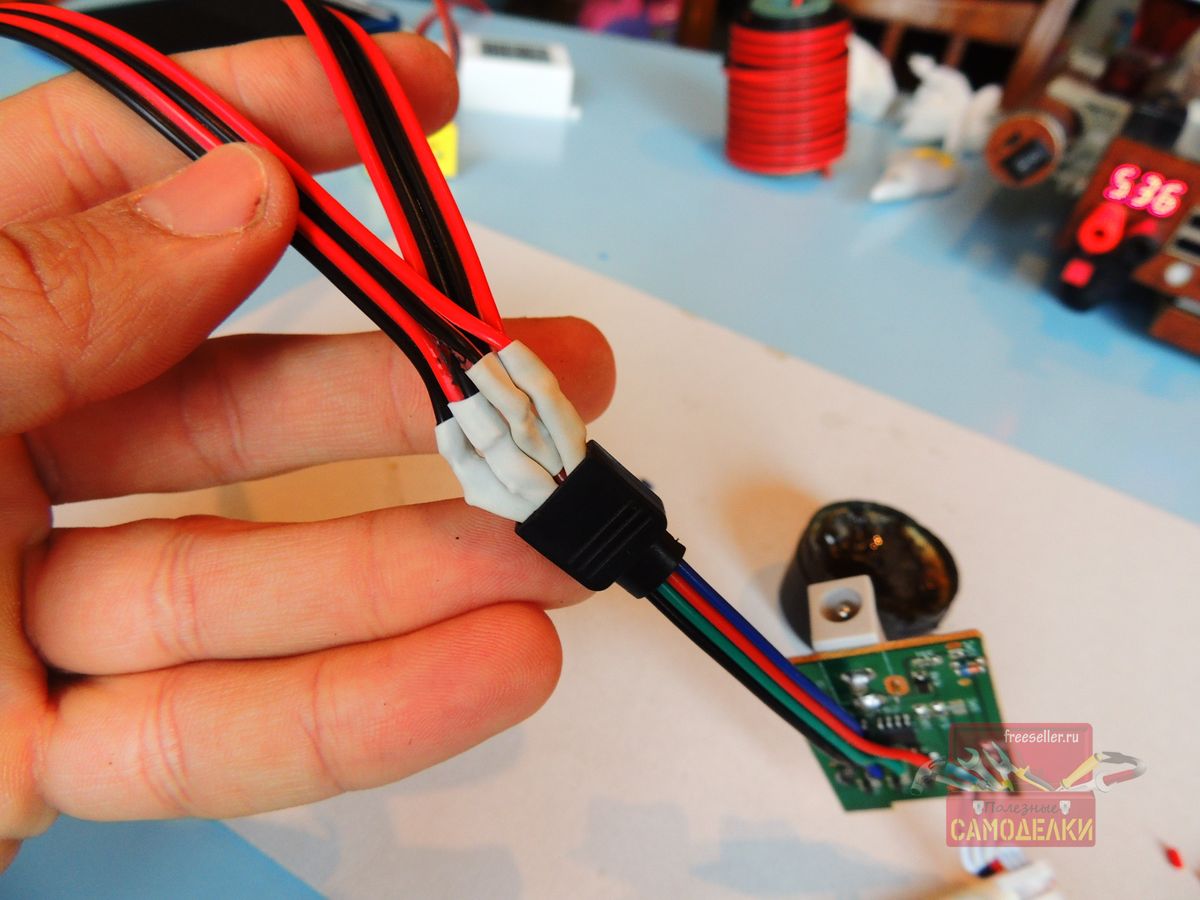

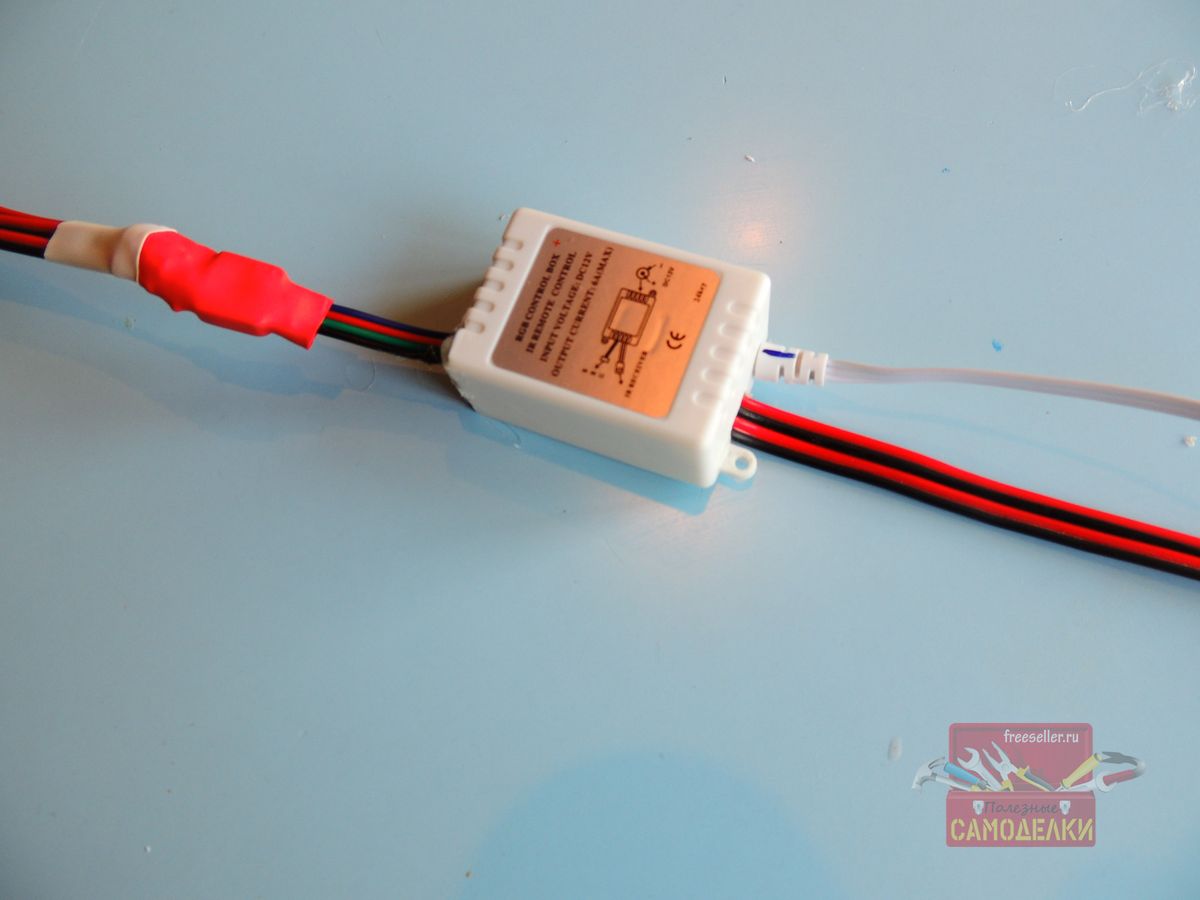

Берем 2 провода и скручиваем с проводом который идет от контроллера.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль


Проходим паяльником, садим на термоусадку.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль


Теперь берем второй подготовленный кабель, и подпаиваем его с другой стороны.

  Изготовление подсветки для ног в автомобиль

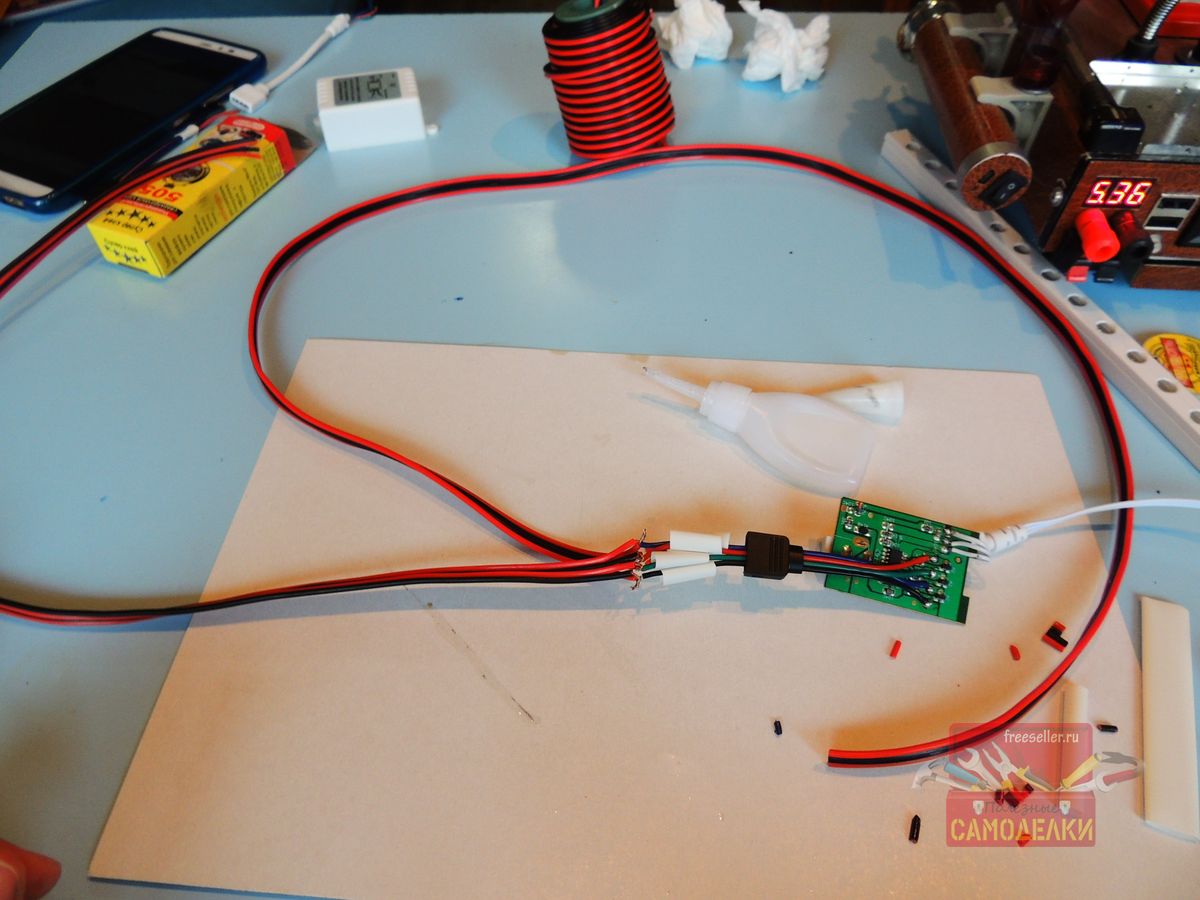

Вот таким вот образом, получается развертка в обе стороны.

  Изготовление подсветки для ног в автомобиль


В корпусе делаем вырез под провод.

  Изготовление подсветки для ног в автомобиль

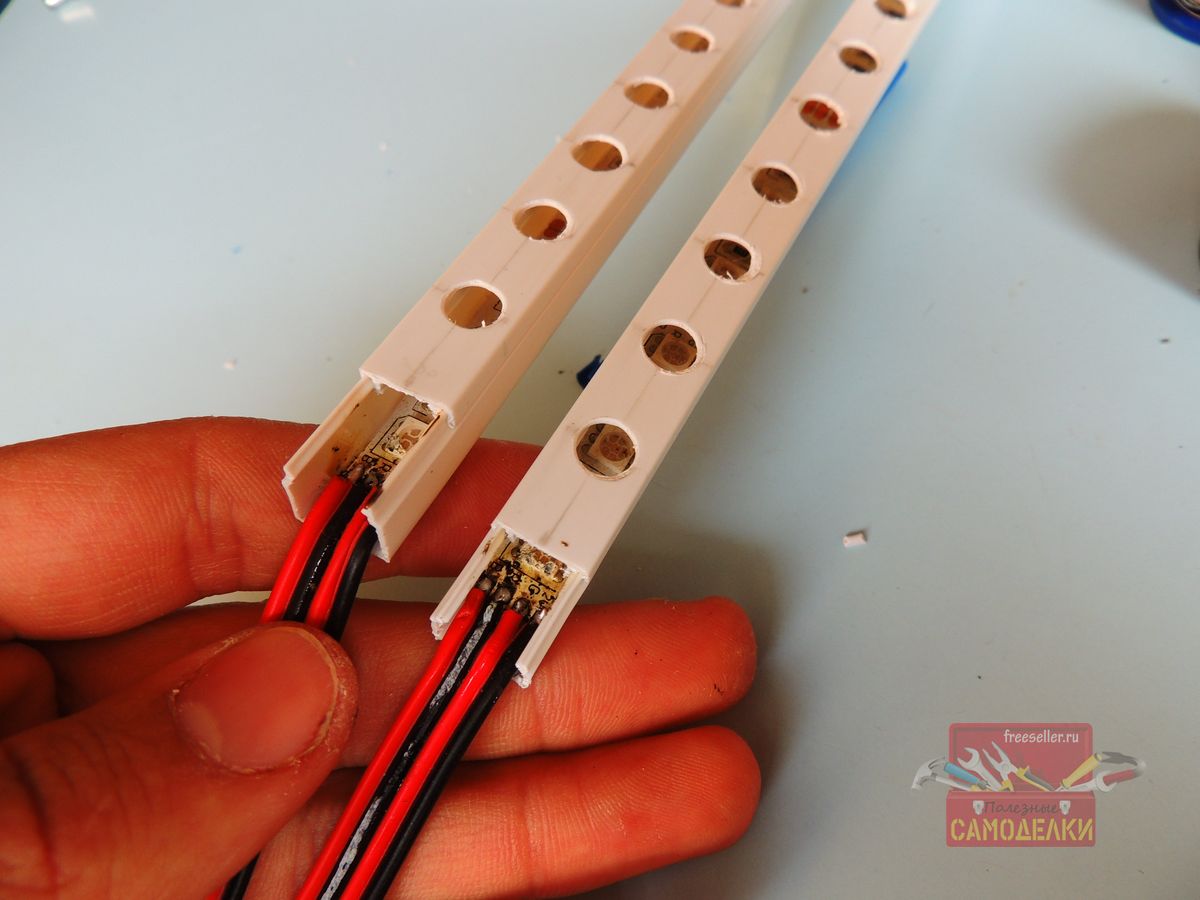

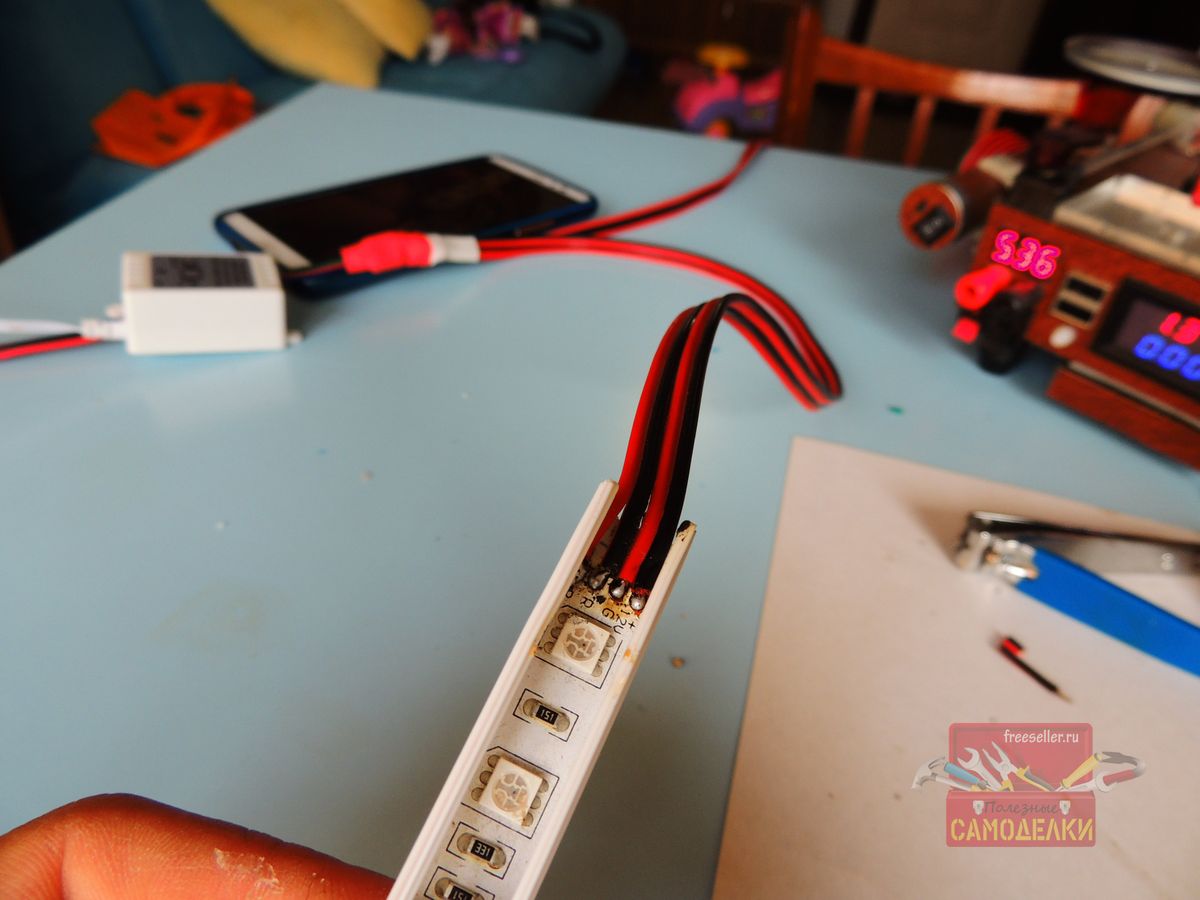

Припаиваем готовые две части к светодиодной ленте.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

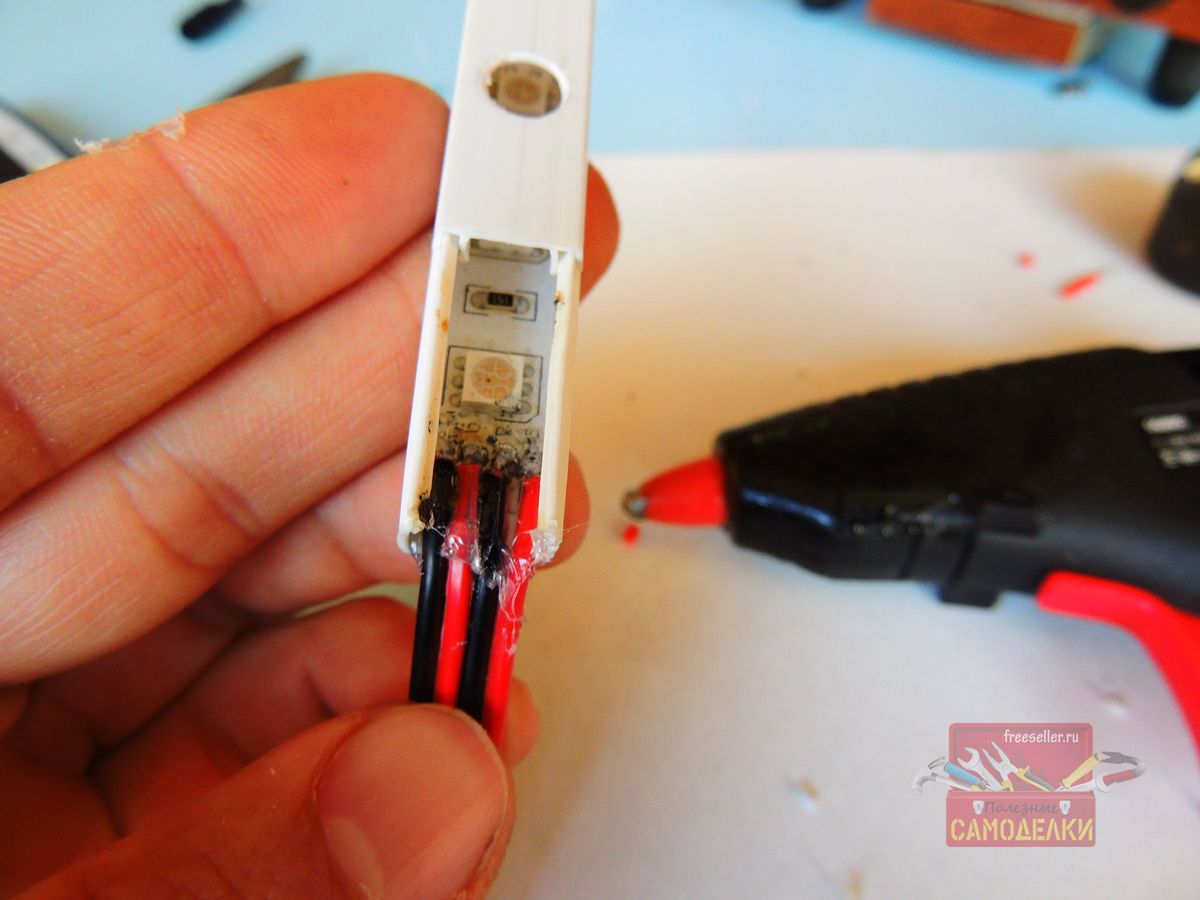

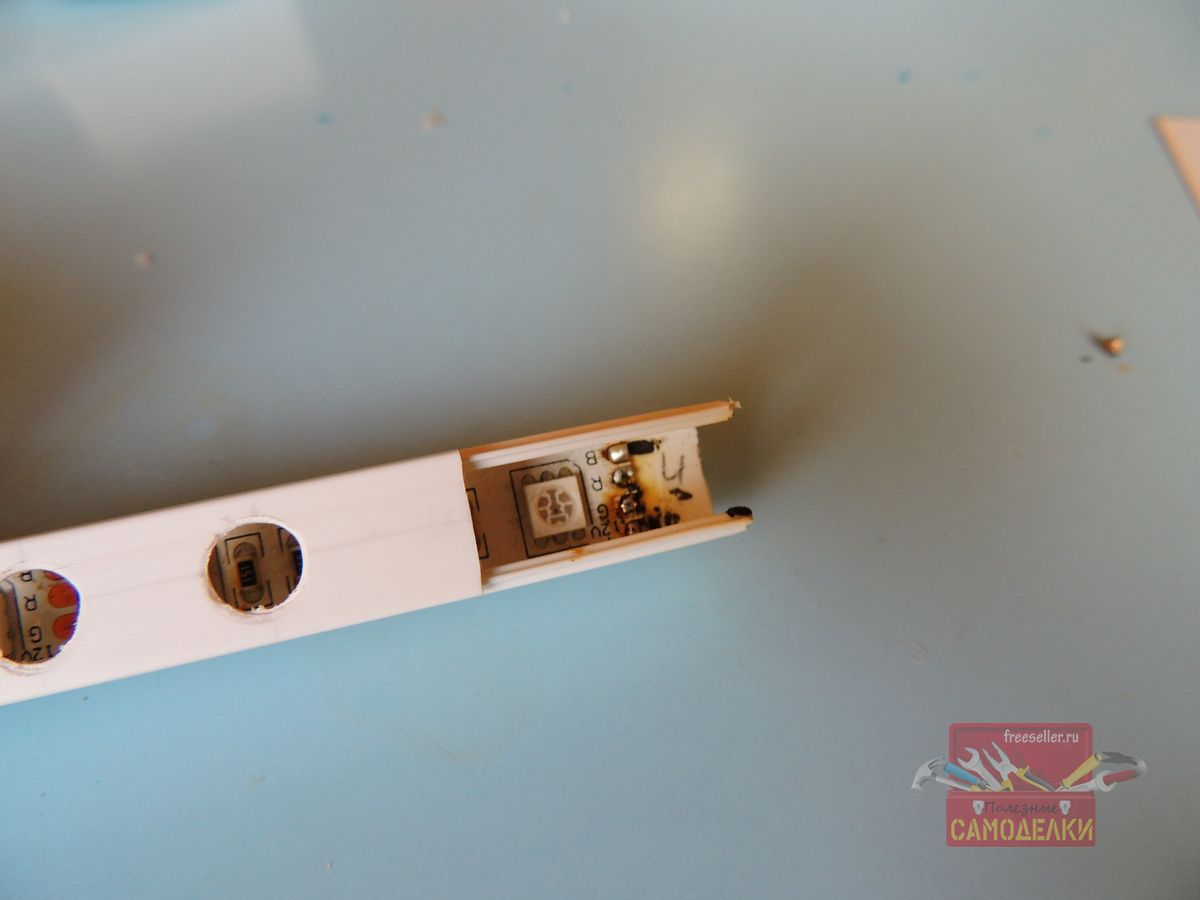

Контакты покрываем термоклеем.

  Изготовление подсветки для ног в автомобиль


Передняя часть готова, осталось спаять еще две разводки, они будут идти на задние сиденья.

  Изготовление подсветки для ног в автомобиль


Я взял 2 отрезка по 40 см.

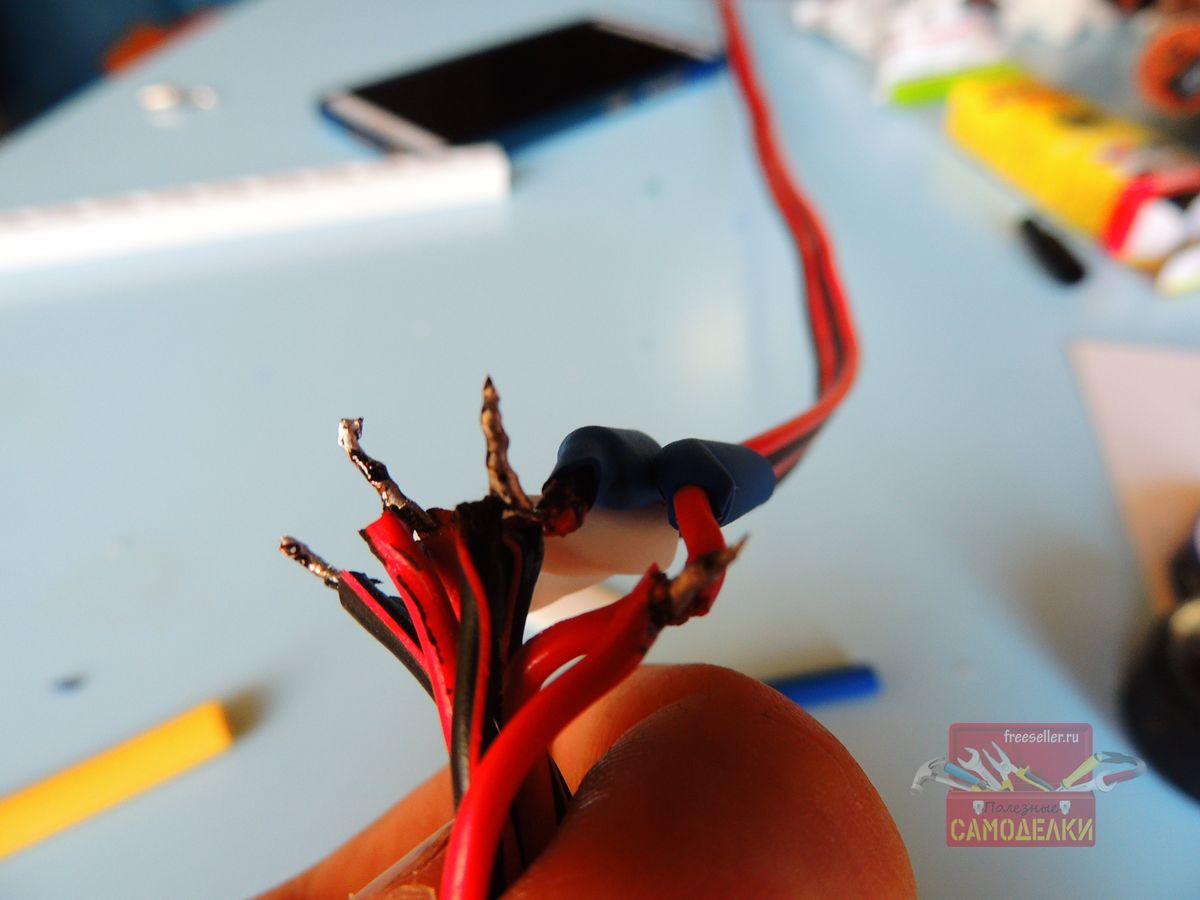

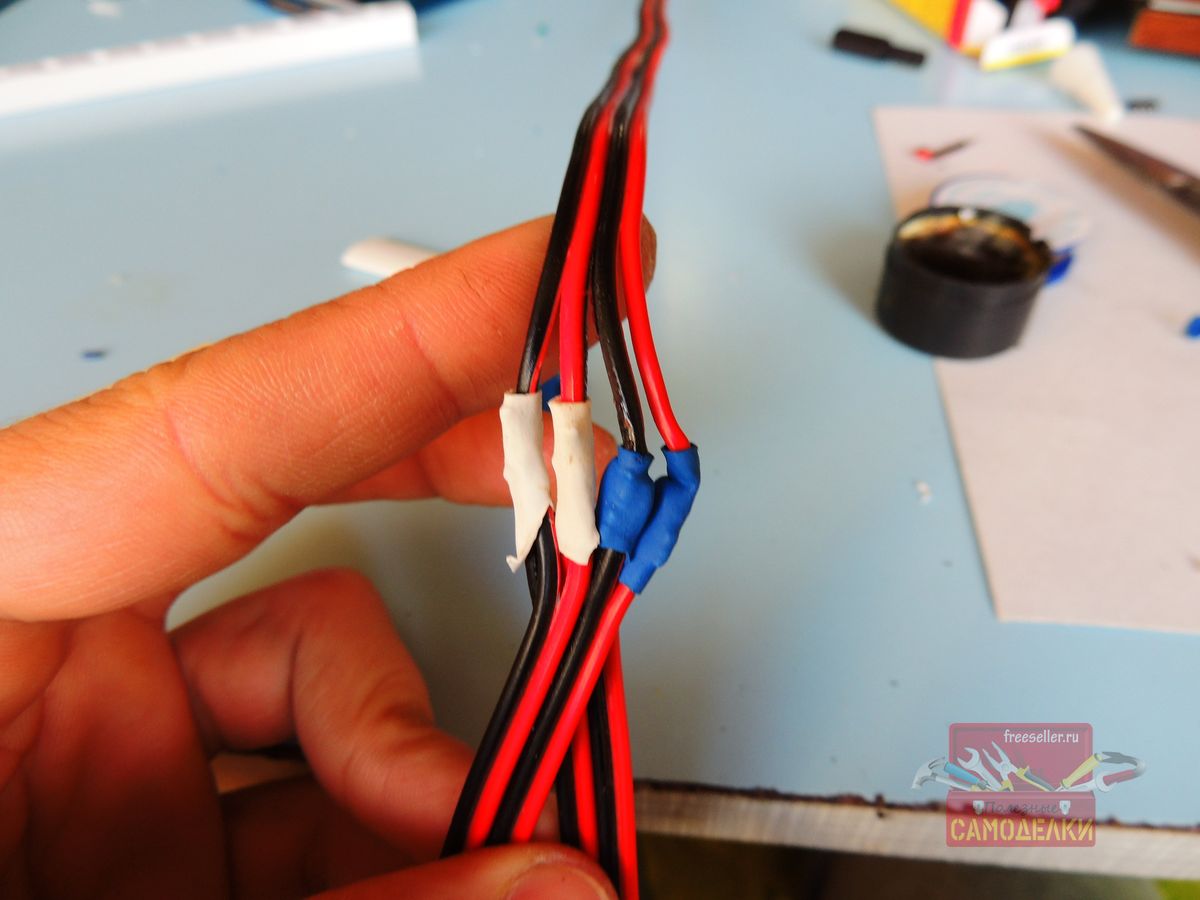

Соединил три провода в один.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль


Далее подсоединил две оставшиеся части ленты.

  Изготовление подсветки для ног в автомобиль

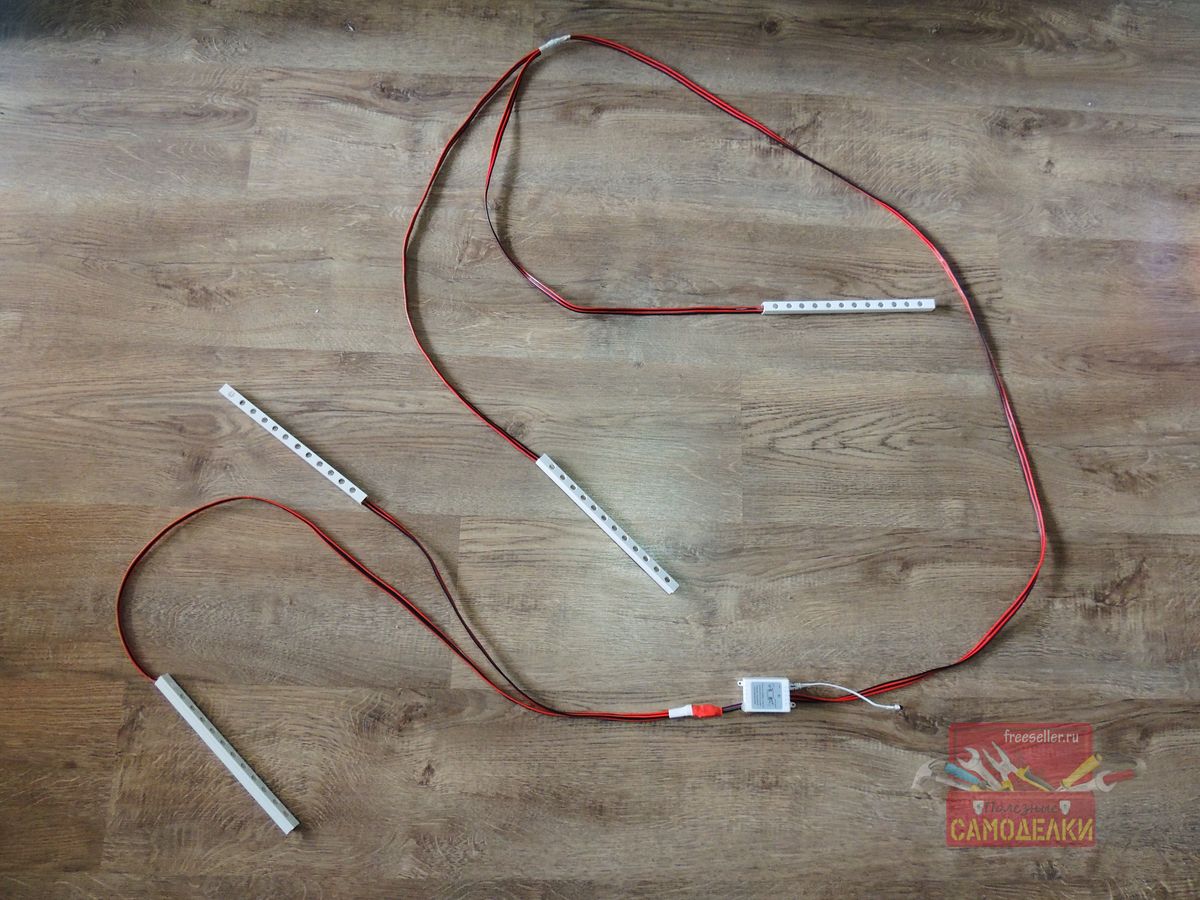

Получилось следующее.

  Изготовление подсветки для ног в автомобиль


Проверяем на работоспособность.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

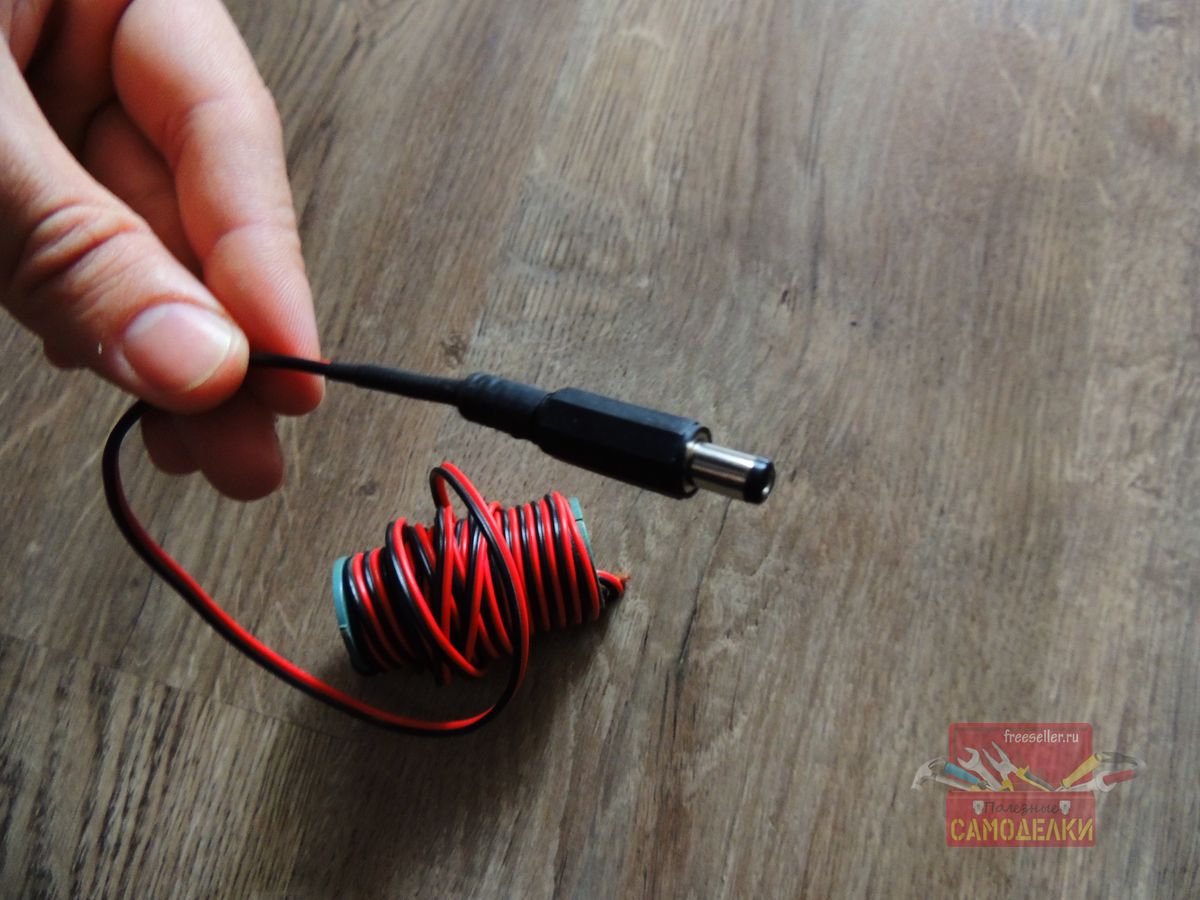

Далее подсоединил провод к штекеру, он подключается к контроллеру, второй конец к сети автомобиля.

  Изготовление подсветки для ног в автомобиль

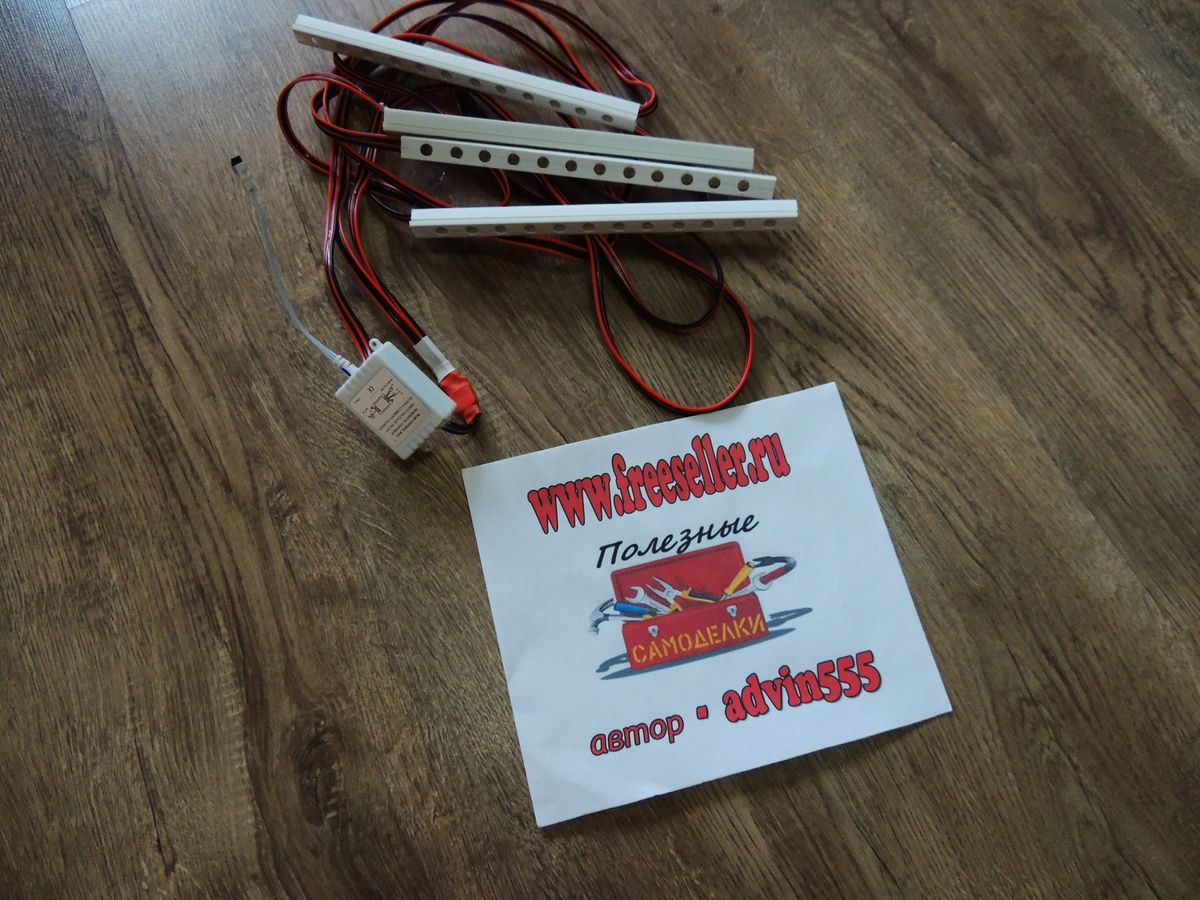

Далее собрал все в кучу, и пошел монтировать все в автомобиль.

  Изготовление подсветки для ног в автомобиль

Установка в автомобиль

Установка производится в автомобиль Daewoo Sens, клеится все будет на двух сторонний скотч.

  Изготовление подсветки для ног в автомобиль

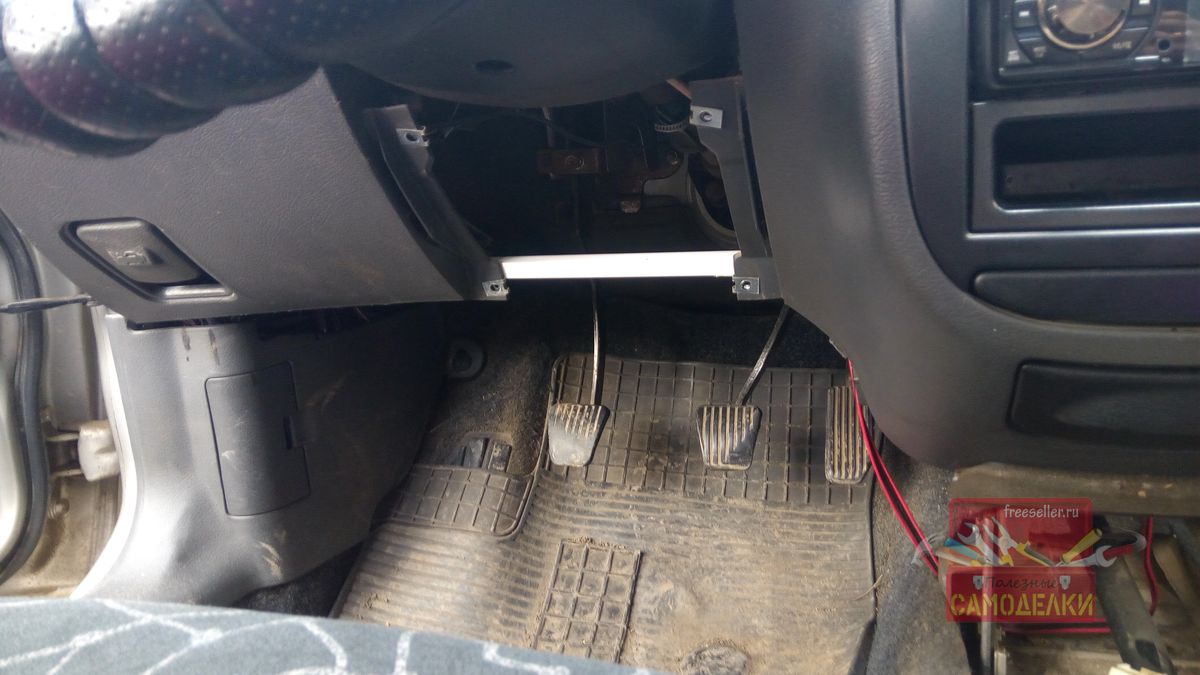

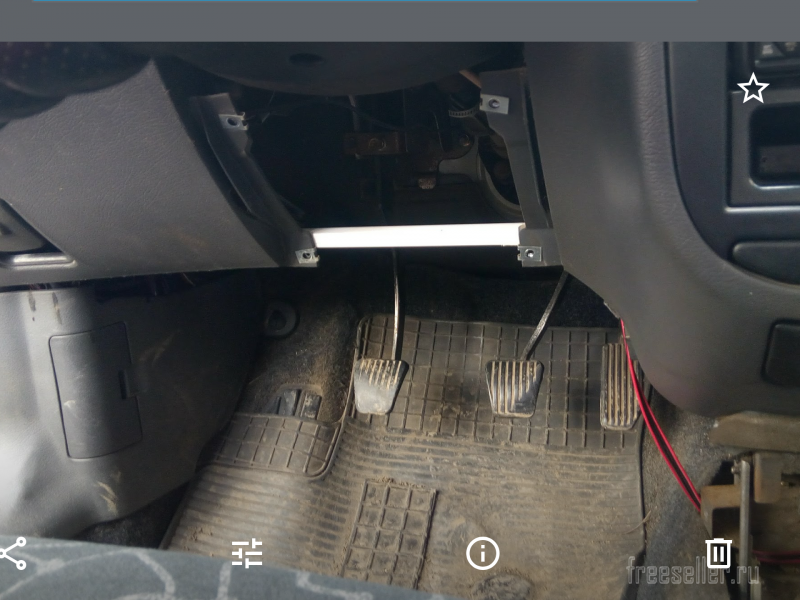

Первую часть подсветки установил под рулем, для этого нужно снять защиту.

  Изготовление подсветки для ног в автомобильИзготовление подсветки для ног в автомобиль

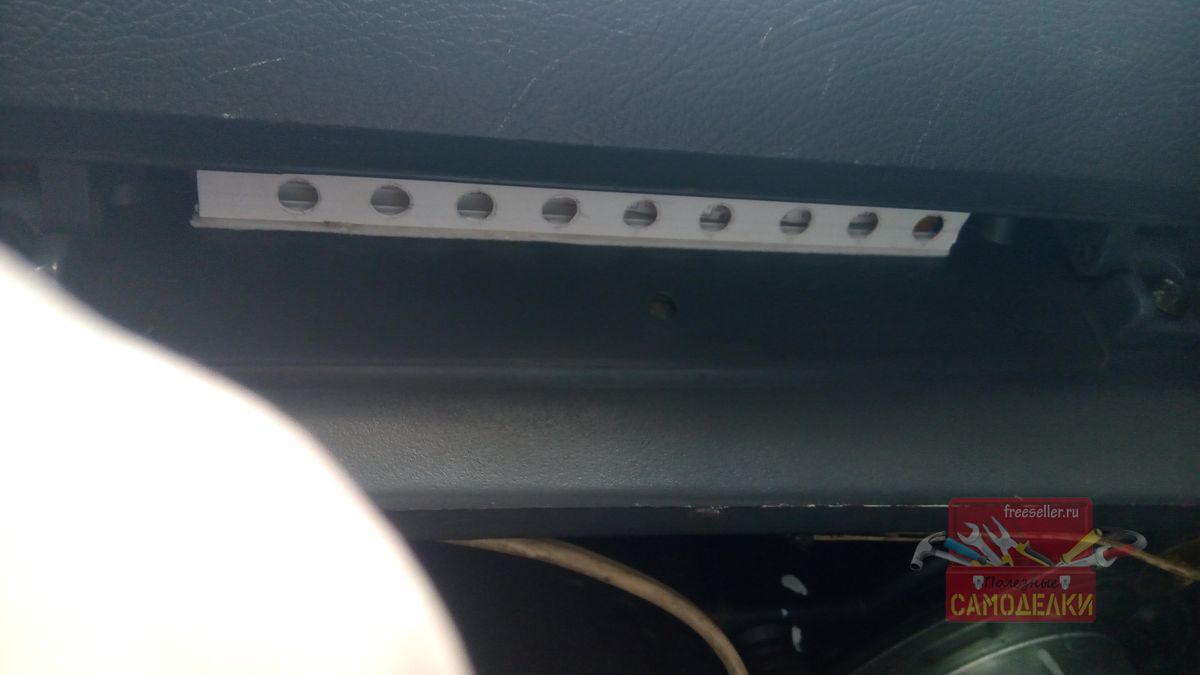

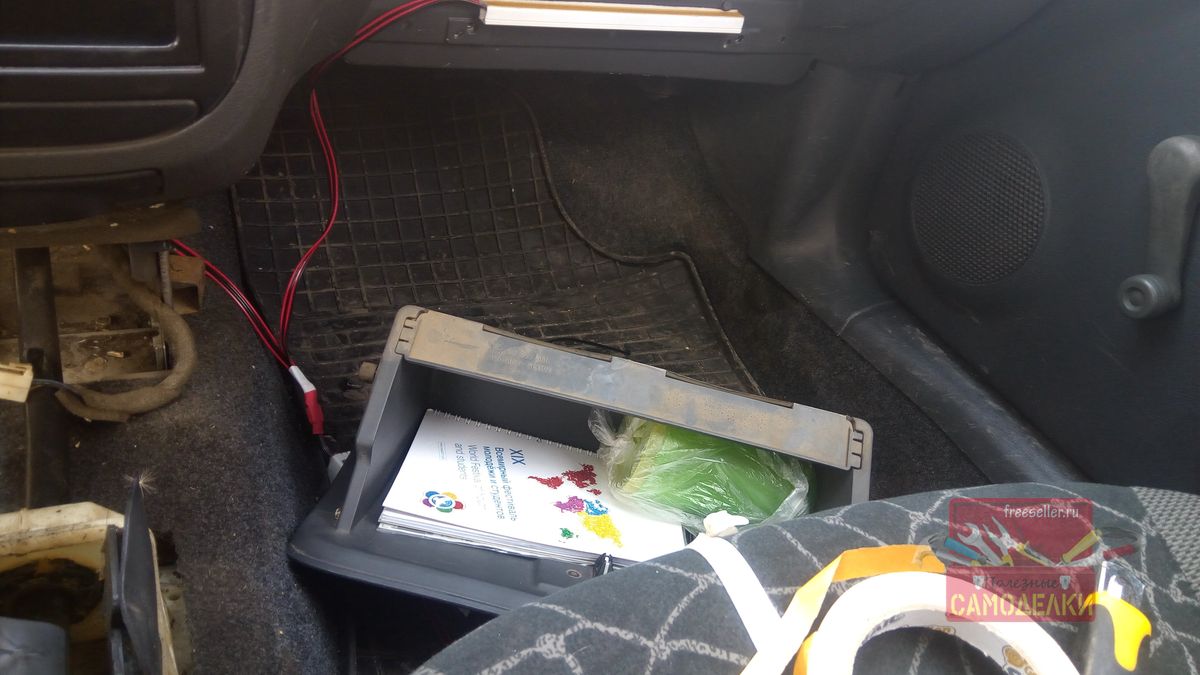

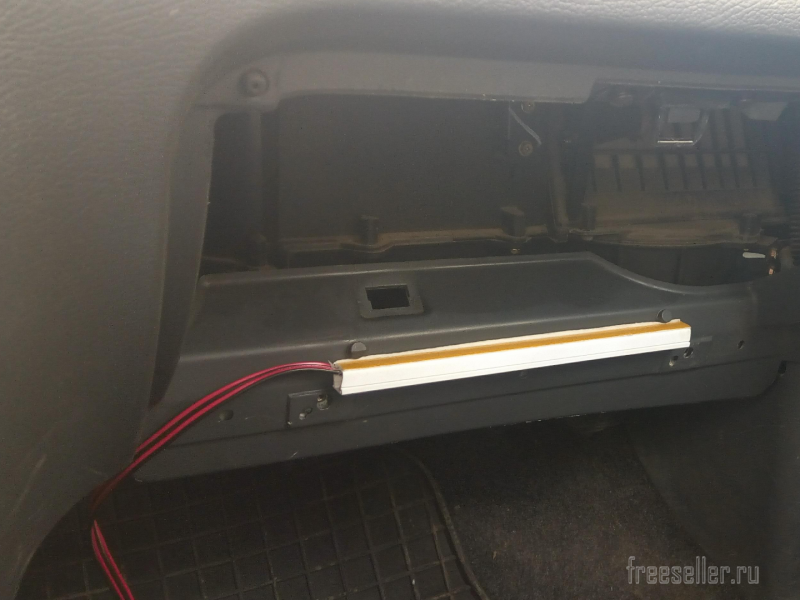

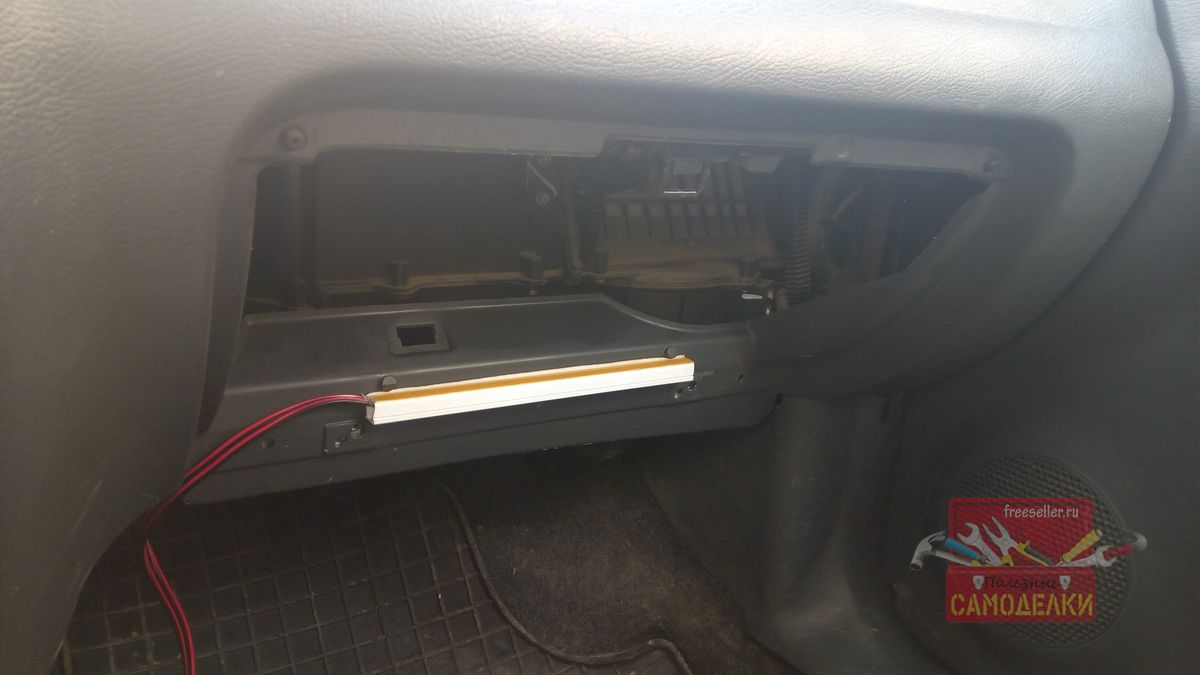

Вторая часть под бардачок.

  Подсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими руками

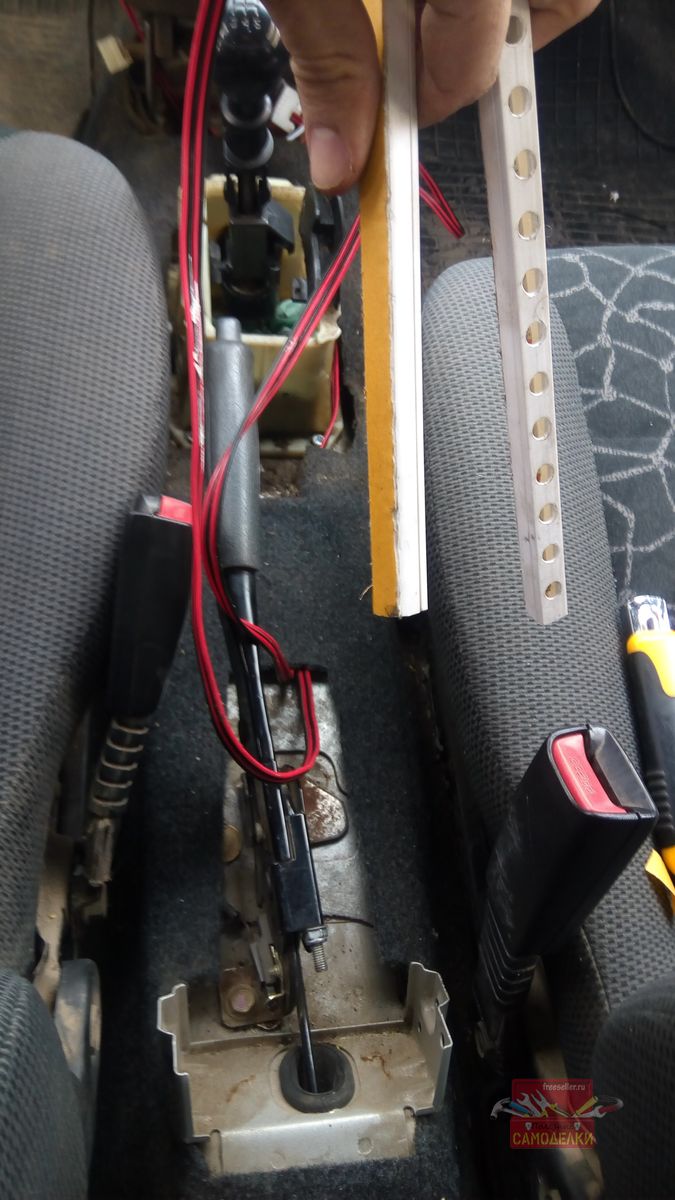

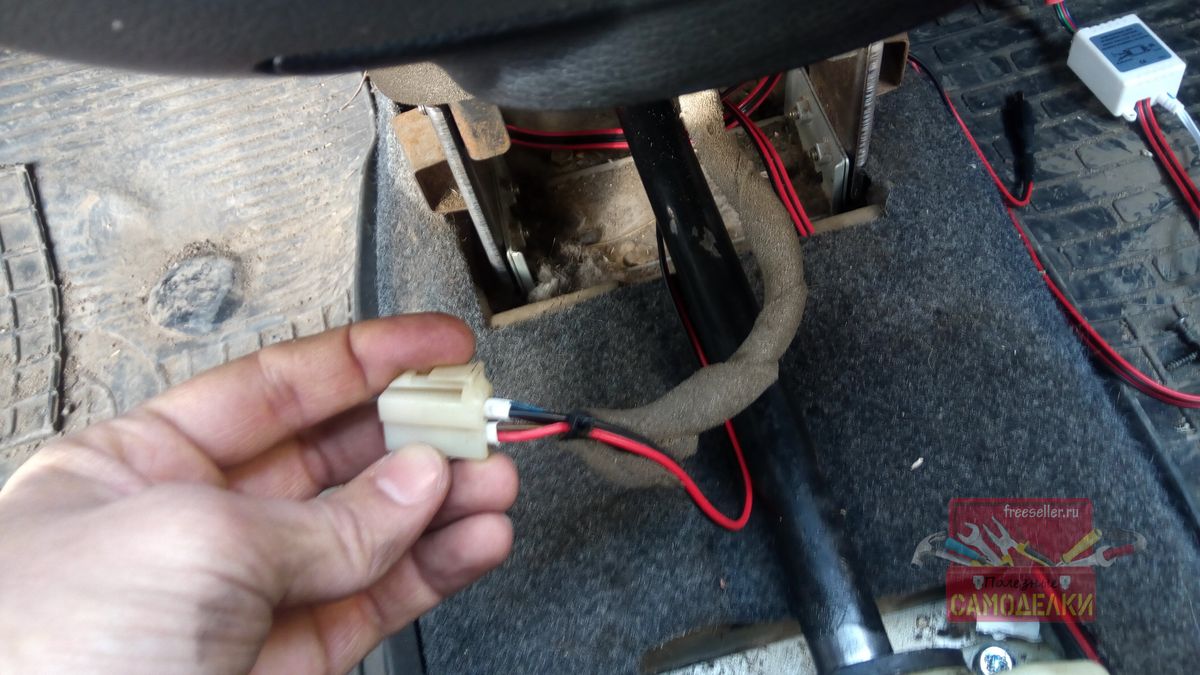

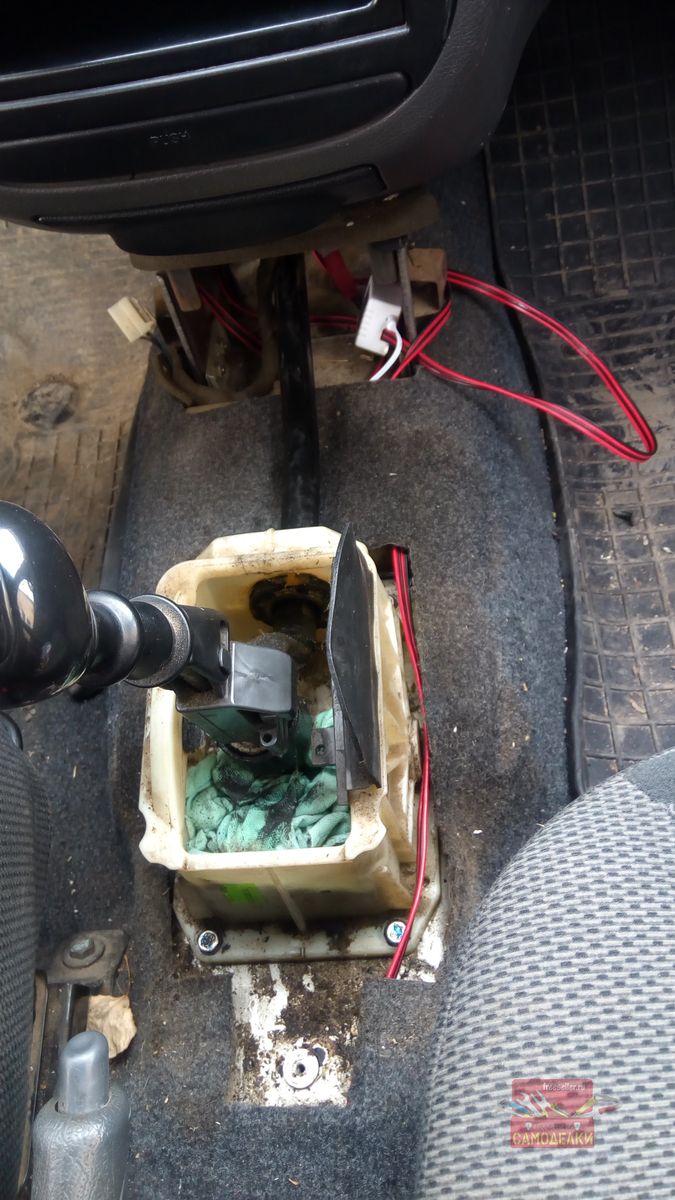

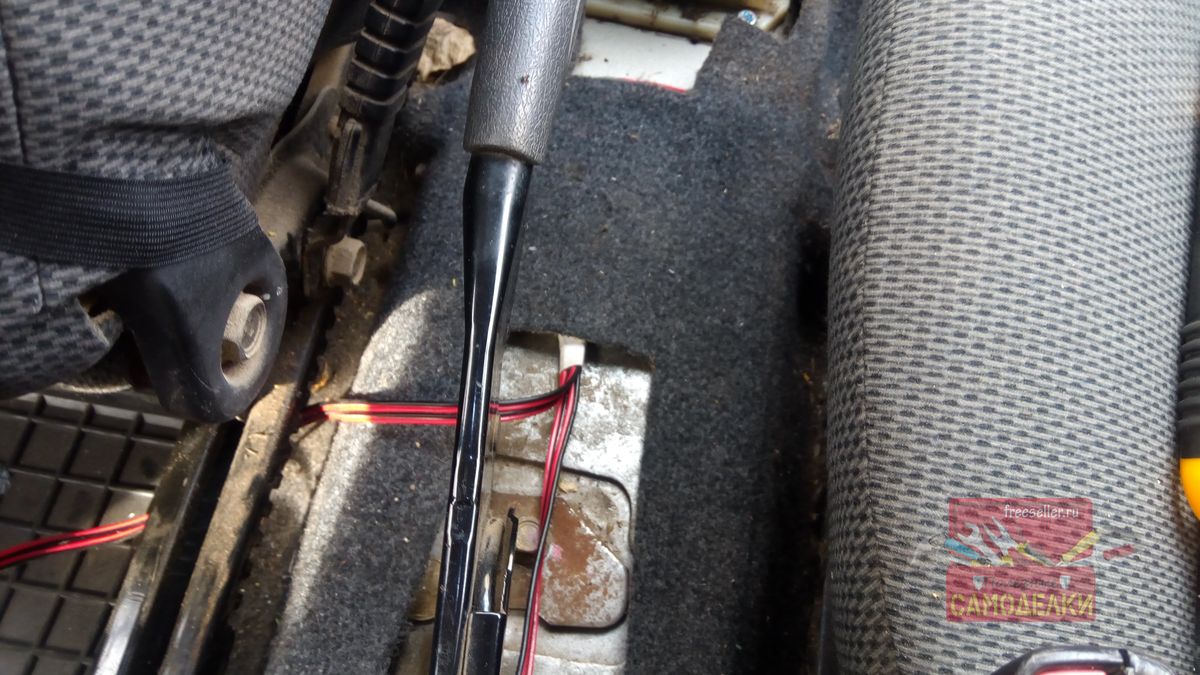

Далее пришлось снимать защиту с рычага коробки передач, вдоль нее будем весть провод к сиденьям.

  Подсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими руками

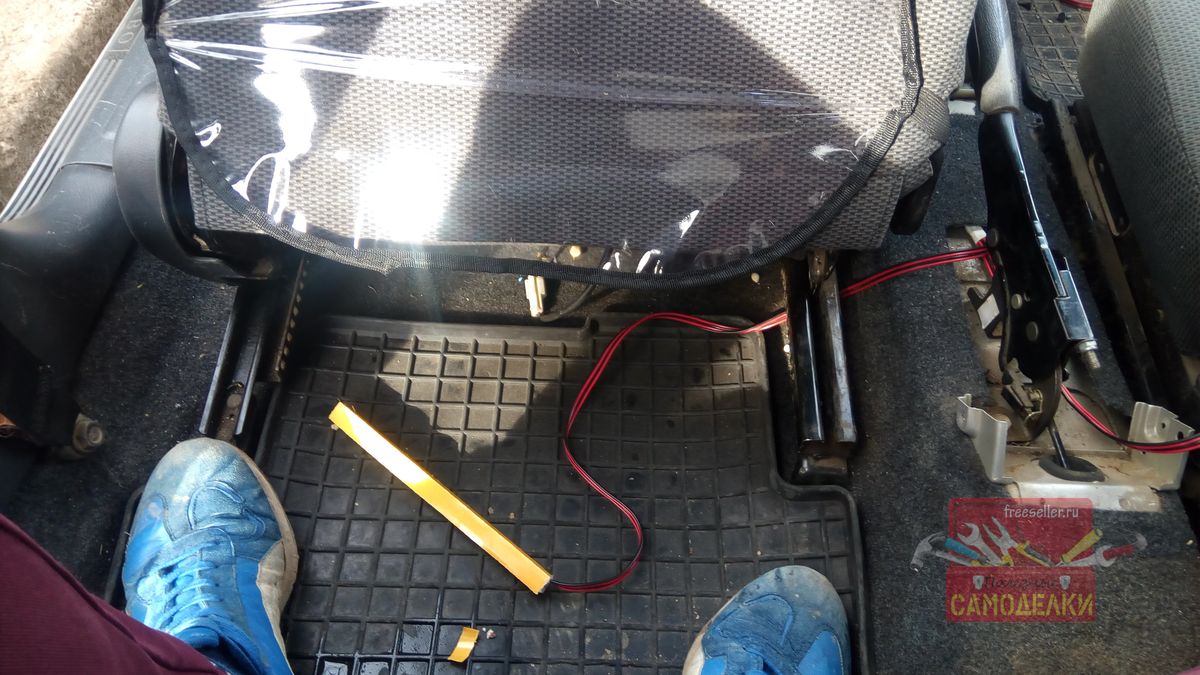

Один провод уходит влево второй вправо под сиденья.

  Подсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими руками


Питание решил подключить к прикуривателю, ключ поворачивается, лента зажигается, так было проще, но можно подключить к габаритам.

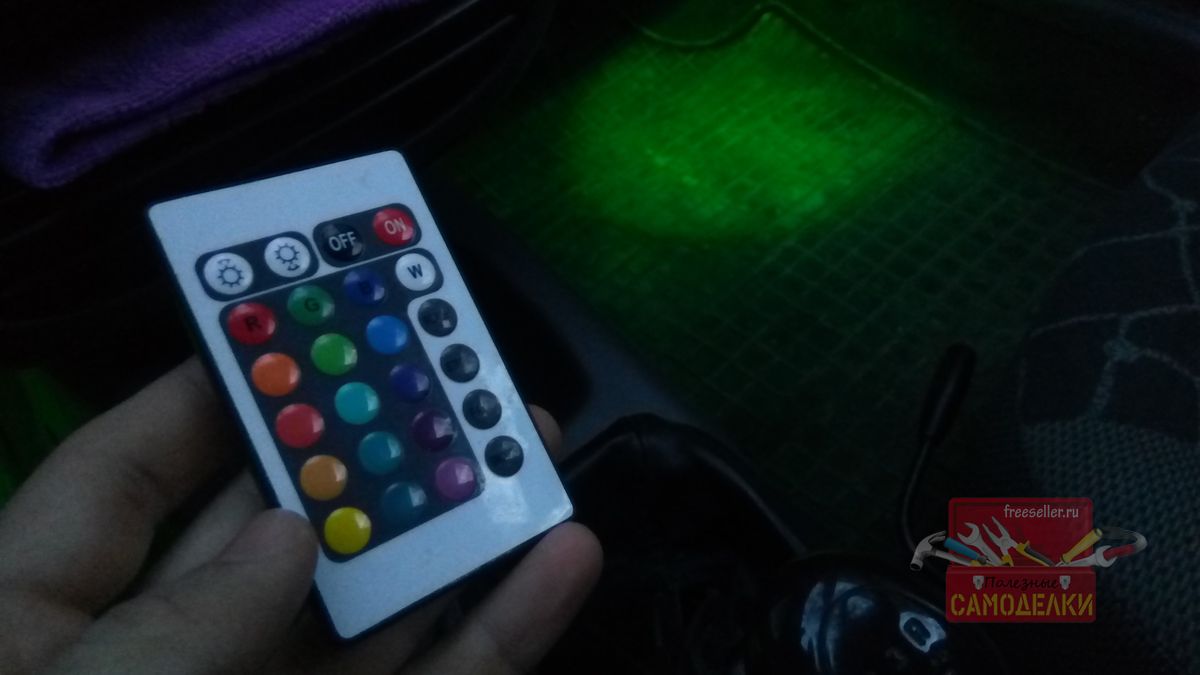

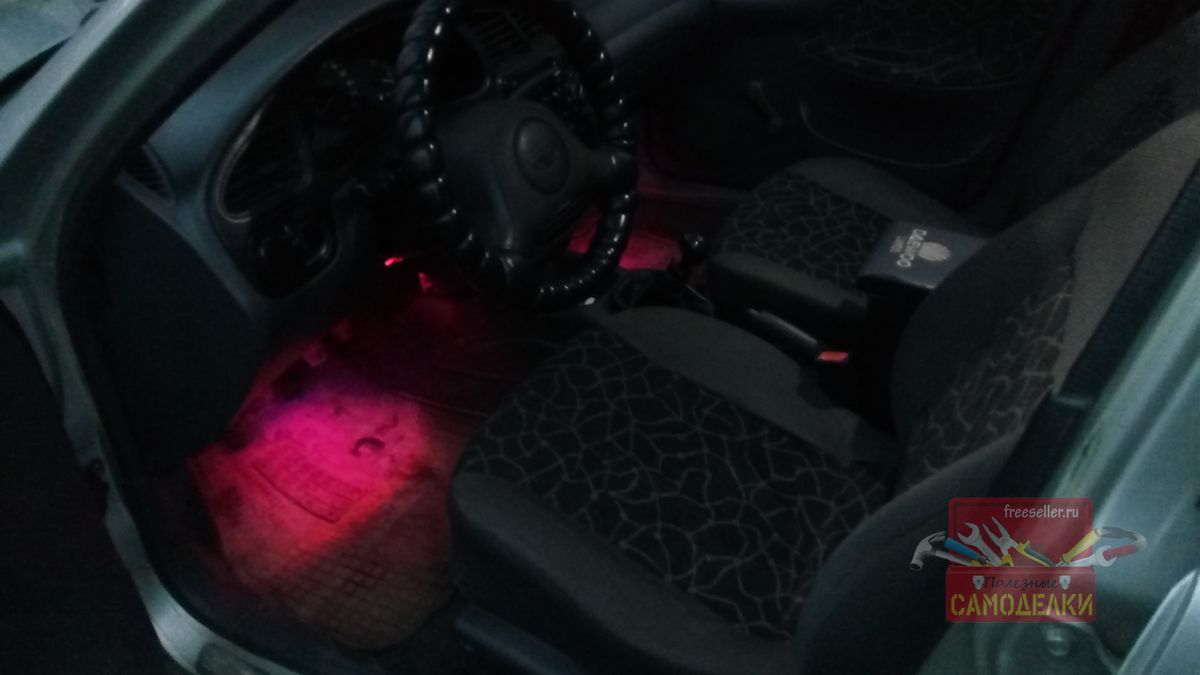

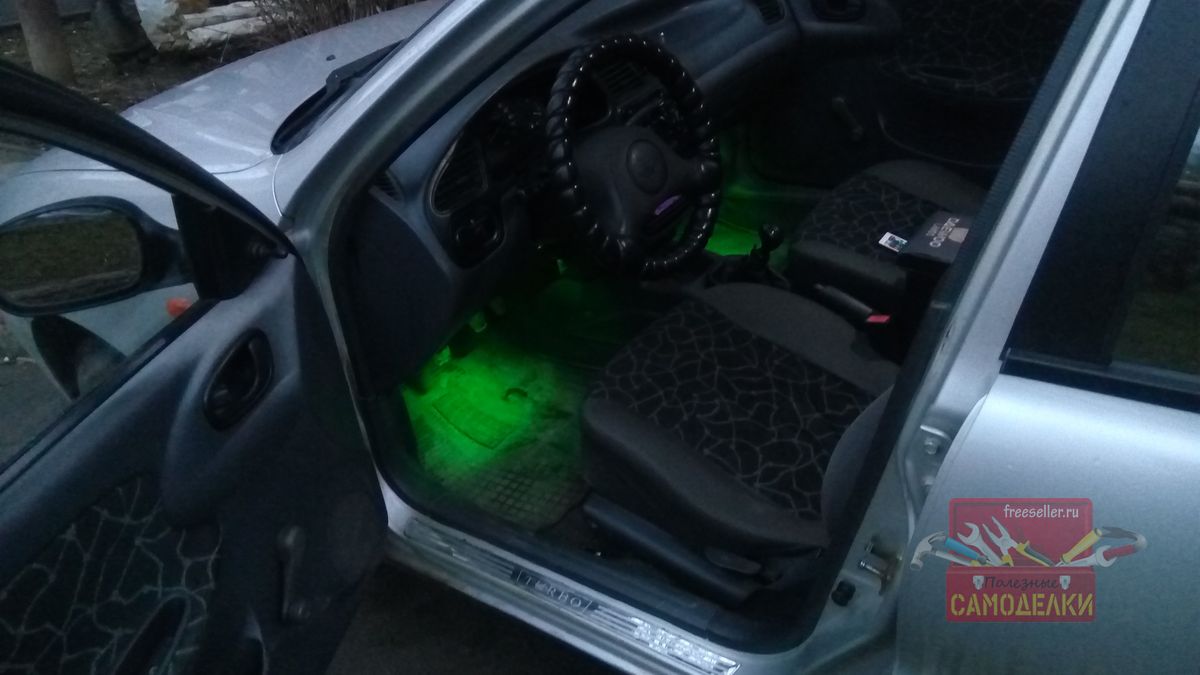

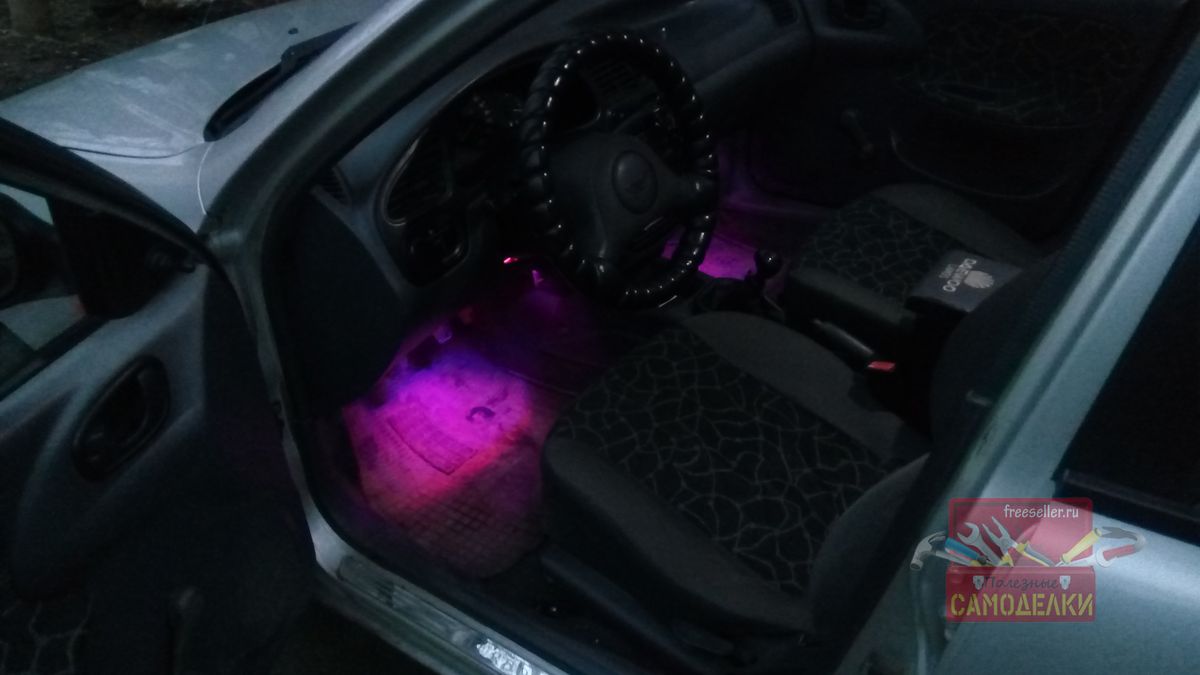

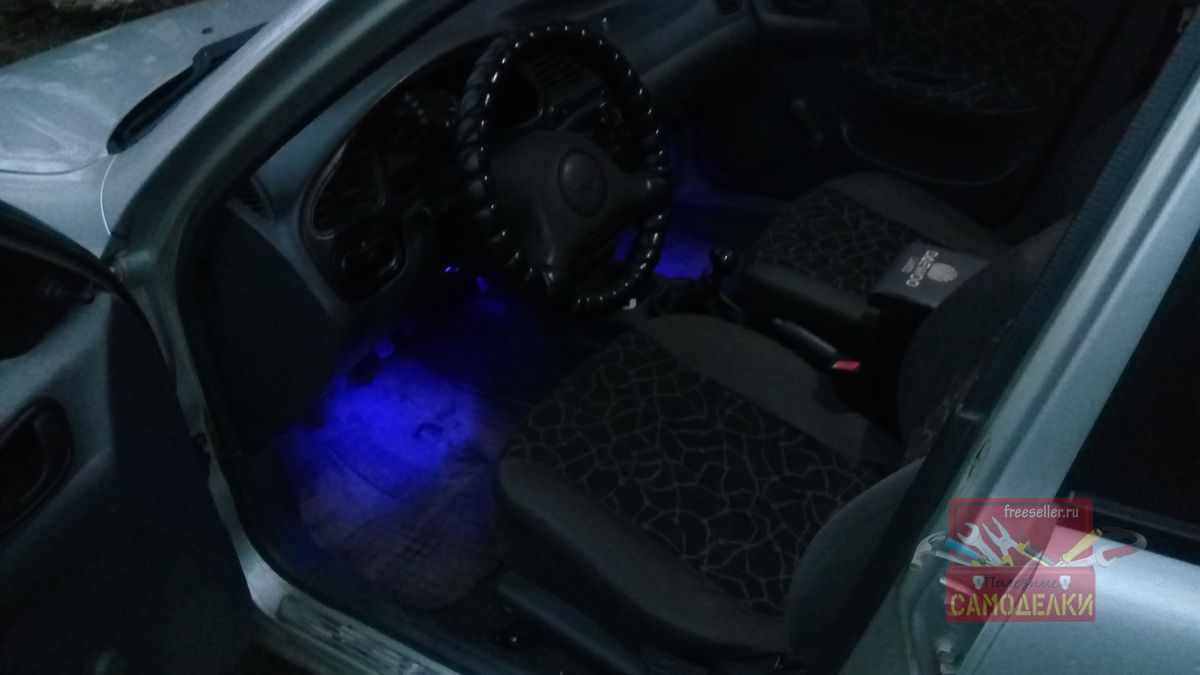

Провода спрятал, контроллер зафиксировал под передней защитой, осталось только испытать!

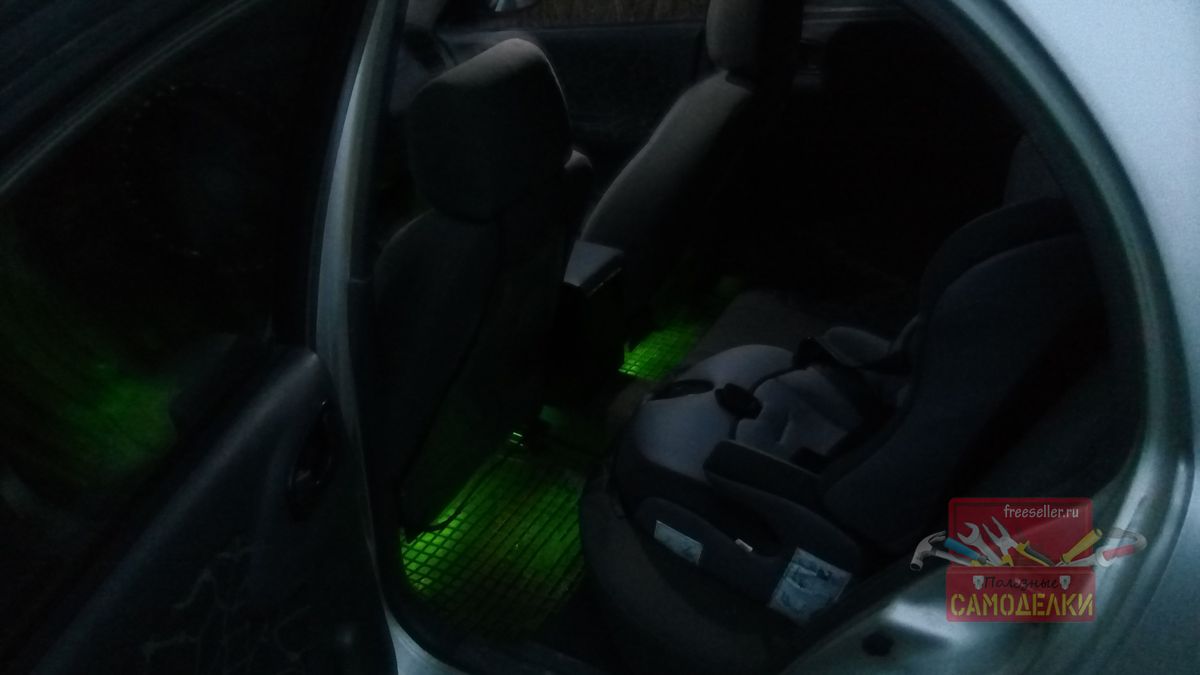

  Подсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими рукамиПодсветкаПодсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими рукамиПодсветка пола автомобиля своими руками


Вот в принципе и все, подсветка готова, я доволен, ребенок в восторге, что еще нужно!!

Всем спасибо за внимание!

До новых встреч!
