Простое приспособление для изготовления крючков-вешалок

26 августа 2019 MiK 2 комментария 8 875 просмотров

Весьма простое приспособление, позволяющее достаточно быстро изготавливать съемные крючки-вешалки из проволоки.

Приветствую всех самодельщиков.

В своей прошлой статье, я рассказал о применении проволочных крючков-вешалок, которые благодаря особой конструкции можно быстро снимать и устанавливать на основу из отрезка тонкой фанеры или оргалита (смотри мою статью: «Съемные крючки-вешалки из проволоки»).

Сегодня я хочу продолжить эту тему и поделиться конструкцией простого приспособления для изготовления таких крючков.

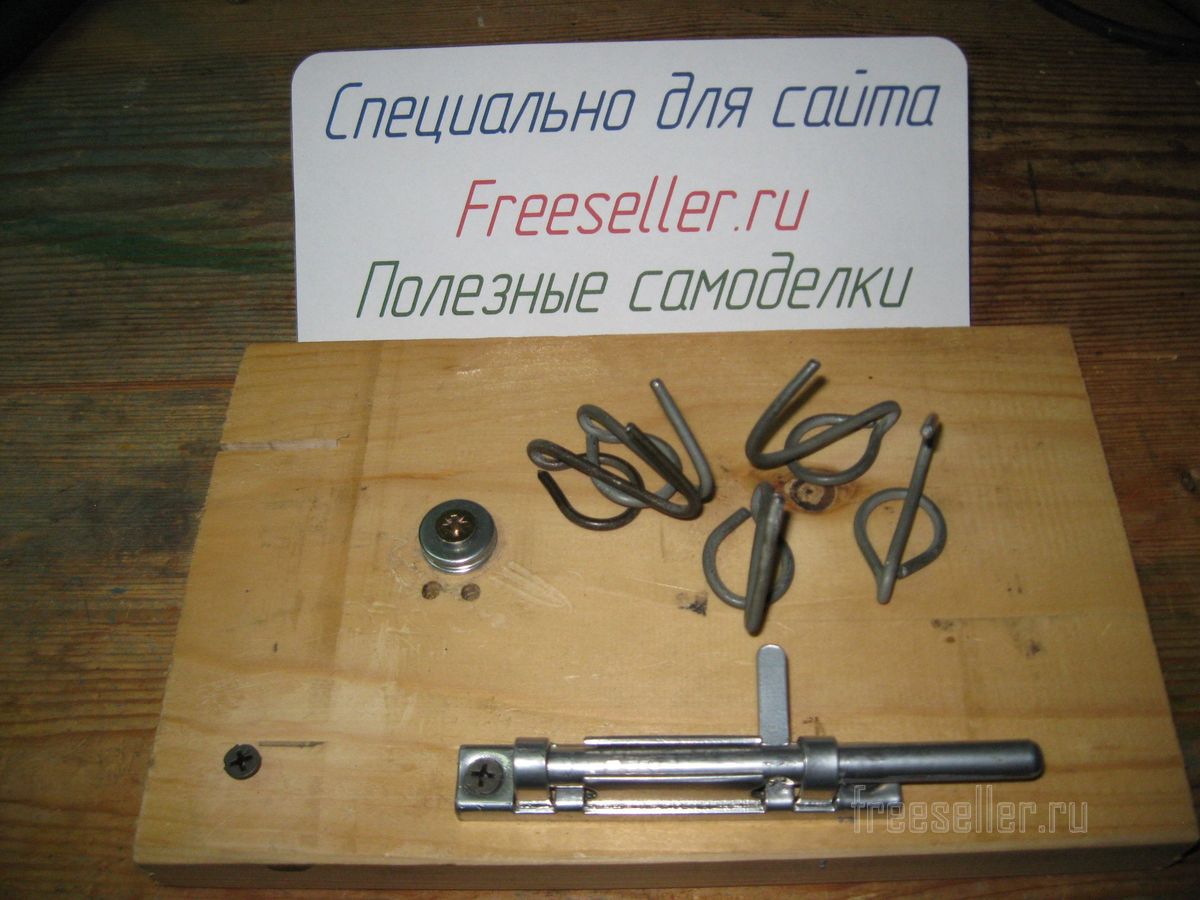

Вот так выглядит готовое приспособление.


Простое приспособление для изготовления крючков-вешалок


Материалы и инструменты

Для его изготовления, мне понадобились следующие принадлежности:

Материалы и крепежные элементы:

  • Отрезок доски толщиной 2 см, шириной 14 см, и длиной 25 см;

  • Шпингалет;

  • Шайбы для метрического крепежа М6, увеличенной площадиp

  • Несколько коротких шурупов по деревуp

  • Два гвоздя диаметром 4 мм.

Инструменты

  • Чертежный и мерительный инструмент (карандаш и угольник);

  • Шило;

  • Электродрель-шуруповерт;

  • Сверло по металлу диаметром 4 мм;

  • Отверточная бита РН2, для заворачивания шурупов.


Порядок изготовления приспособления

Сначала, взяв готовый отрезок дощечки и отступив от ее нижнего края примерно 10 см, я привернул шурупом четыре шайбы от метрического крепежа М6. Такая оправка из шайб, необходима для формирования проволочного кольца у крючка-вешалки.


Делаем приспособление для изготовления крючков-вешалок

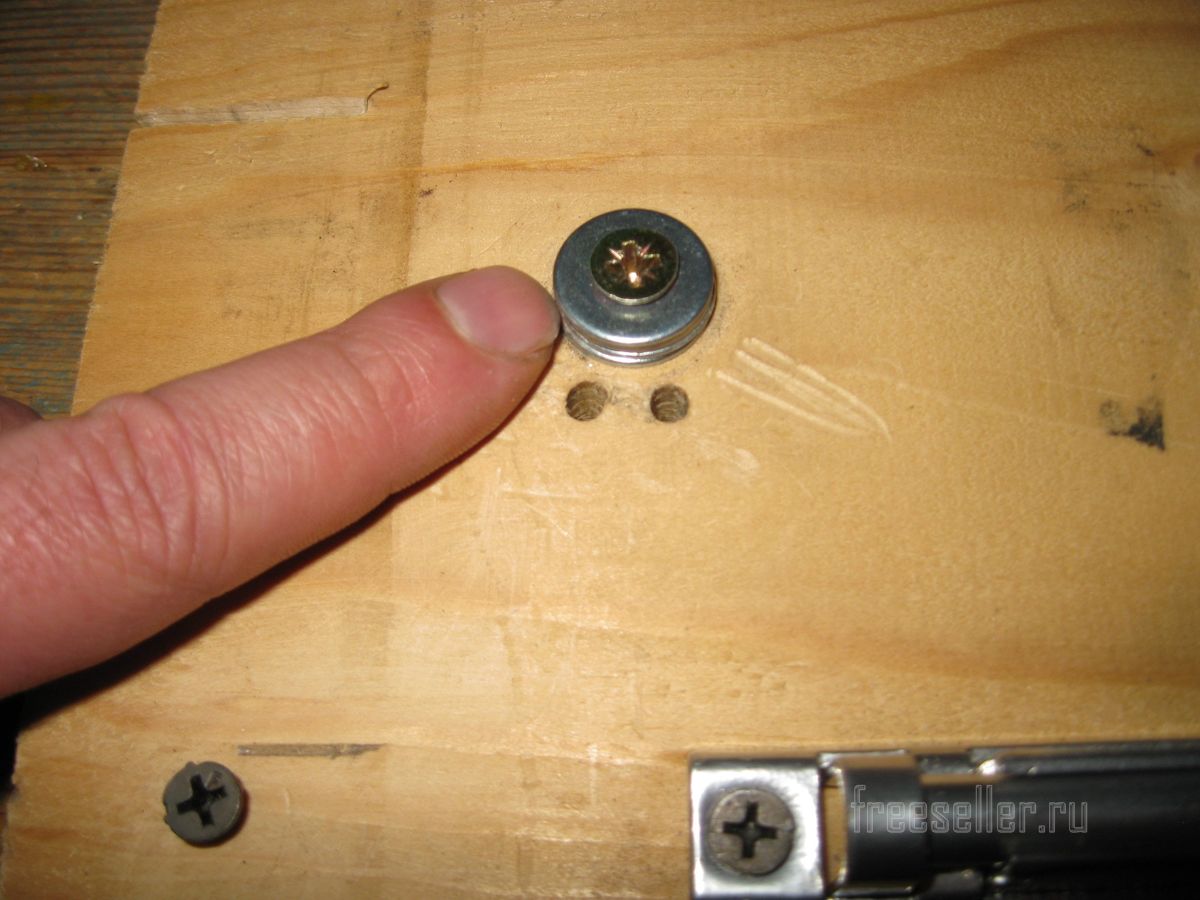

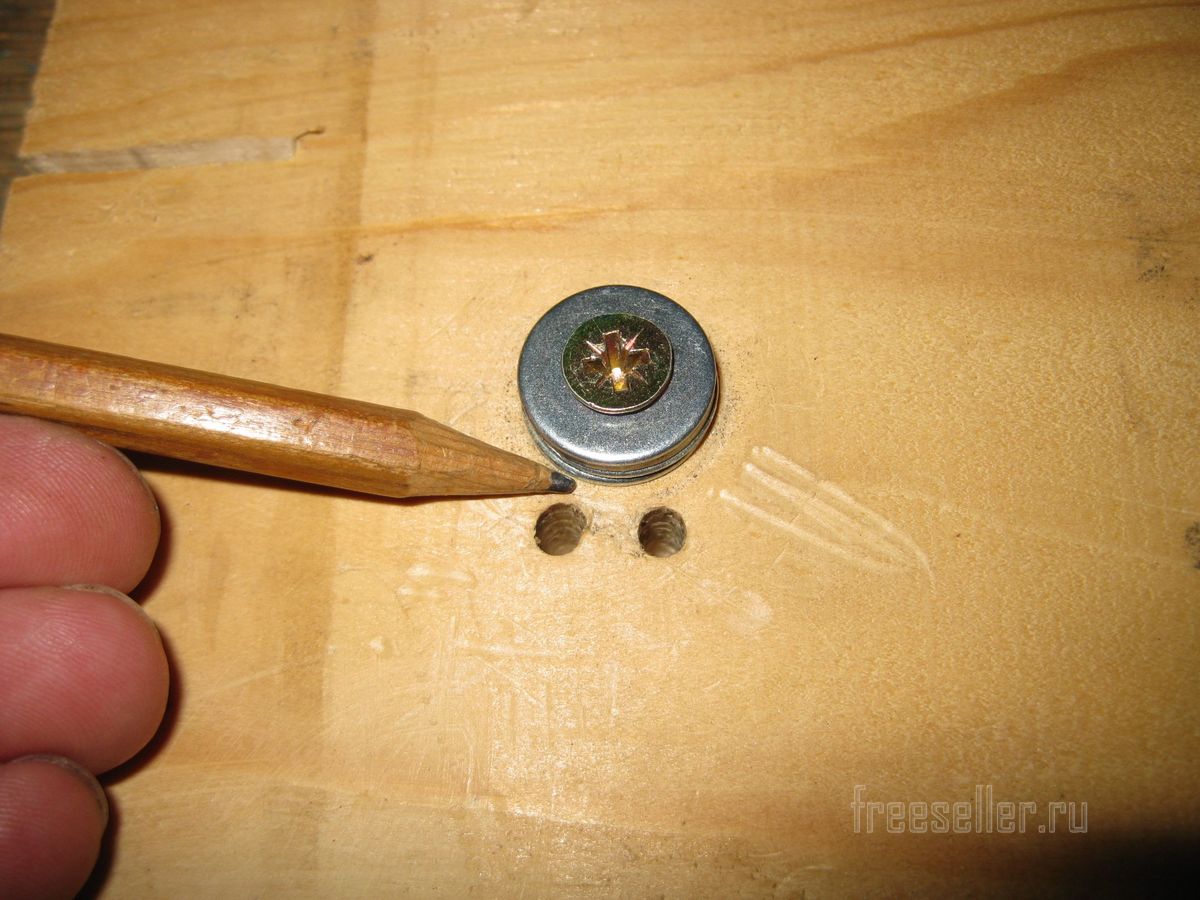

Затем я просверлил два глухих отверстия диаметром 4 мм, под гвозди, на расстоянии 3 мм, от края шайб, и примерно в 10 мм, друг от друга. В эти отверстия будут вставляться гвозди для удержания концов проволоки при формировании крючка-вешалки.


Делаем приспособление для изготовления крючков-вешалок

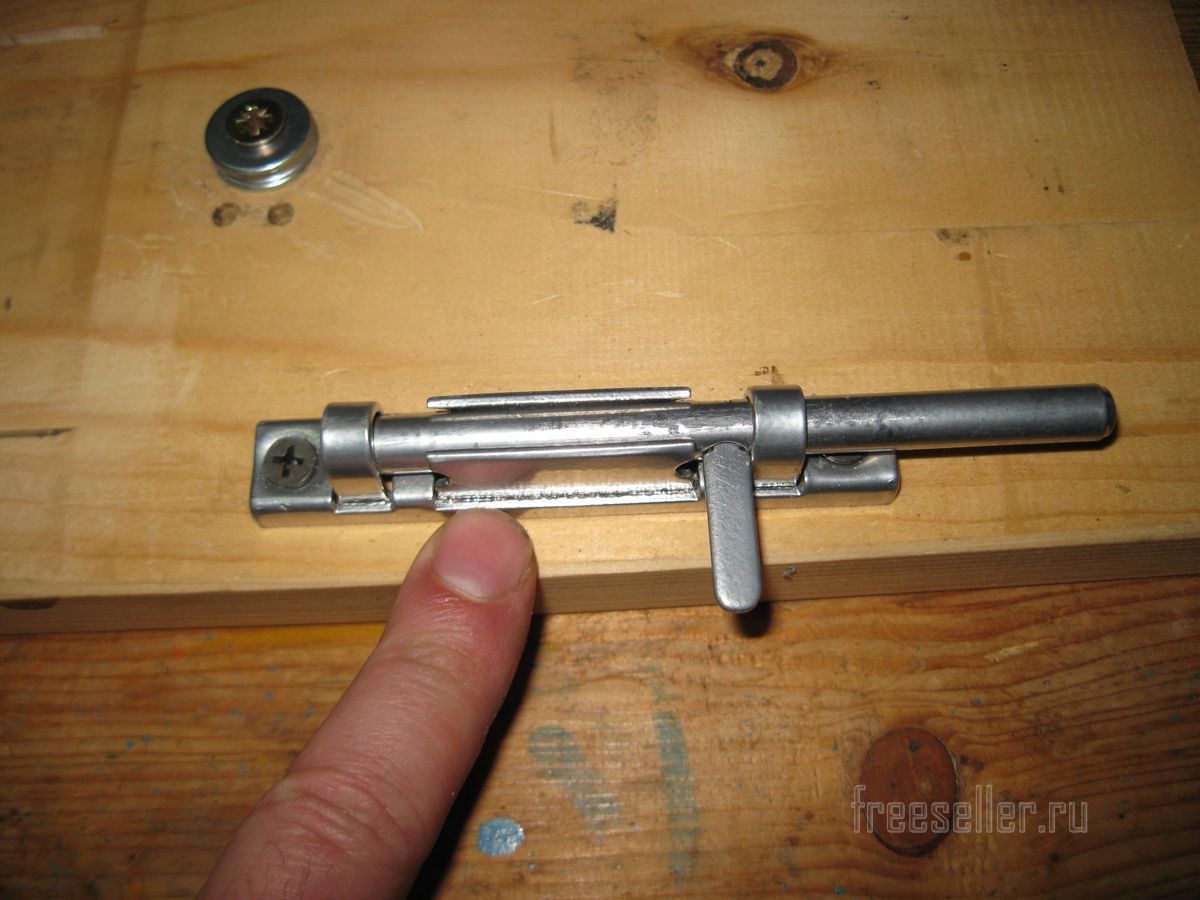

После этого, внизу дощечки, я прикрутил обычный шпингалет. На нем будет формироваться сама вешалка проволочного крючка.


Делаем приспособление для изготовления крючков-вешалок

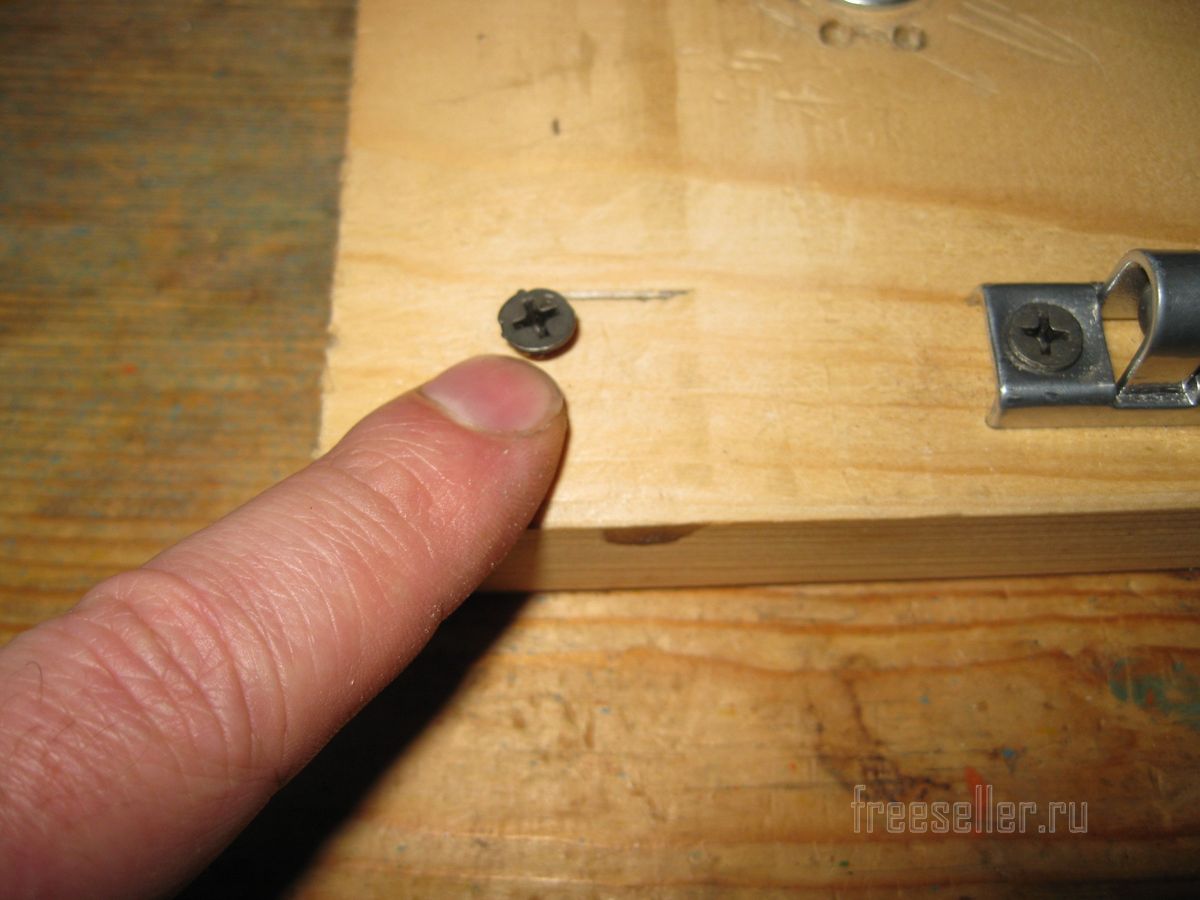

А в нижнем левом углу дощечки, я ввернул небольшой шуруп, на который будет одеваться проволочная заготовка крючка для того, чтобы определить длину вешалки, перед откусыванием заготовки кусачками.


Делаем приспособление для изготовления крючков-вешалок

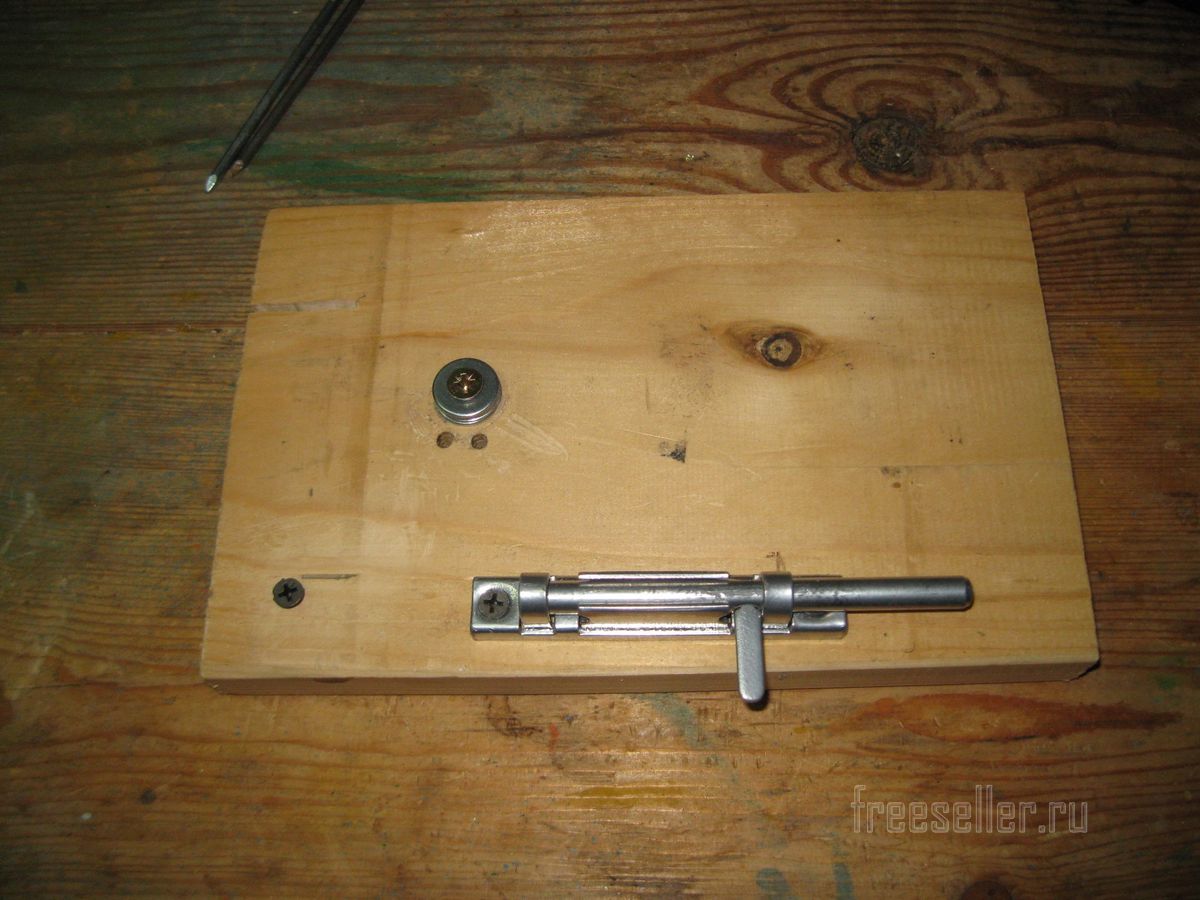

Таким образом, наше приспособление готово!

Как видно, делается оно очень просто и достаточно быстро.


Демонстрация работы

Ну, а теперь, я продемонстрирую работу этого приспособления.

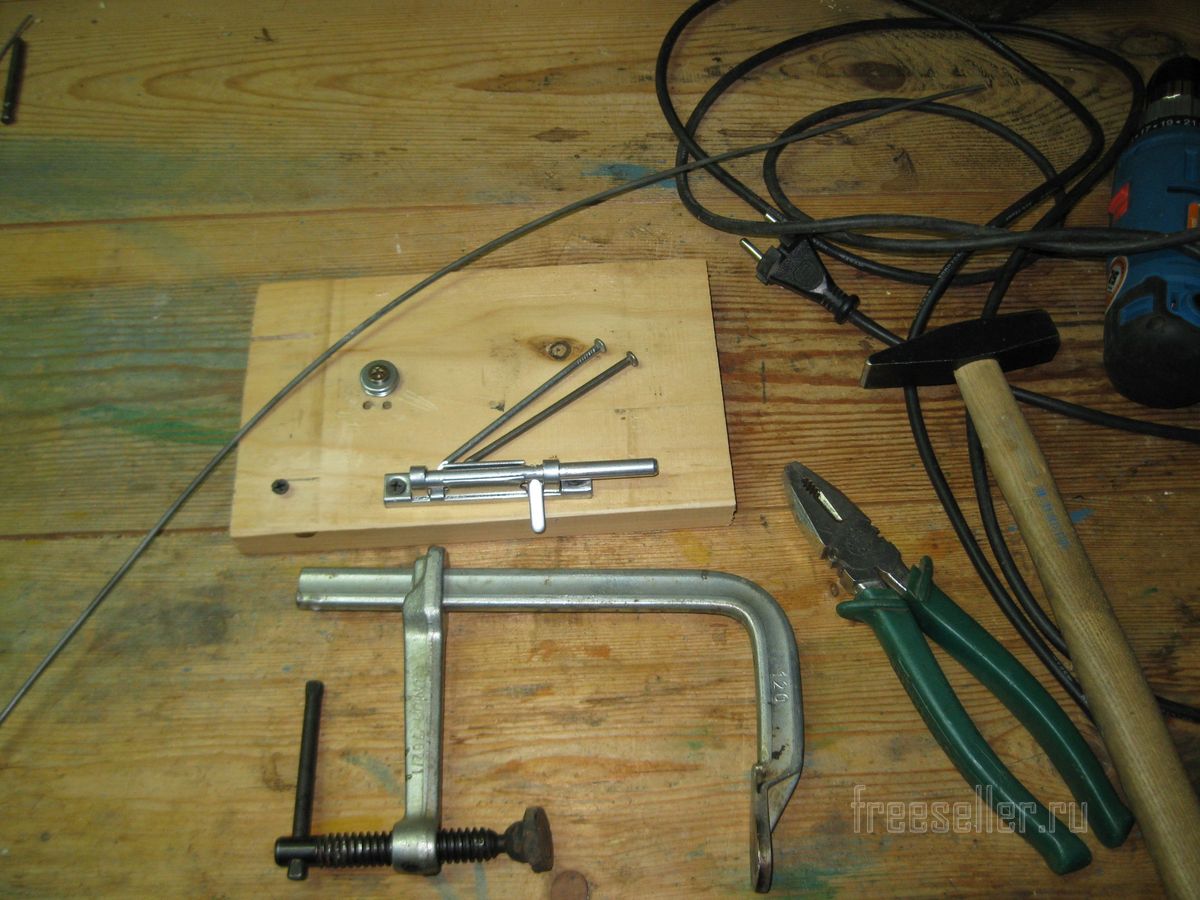

Для этого, помимо самого приспособления, мне потребуются следующие принадлежности:


Материалы и инструменты

Материалы:

  • Стальная проволока диаметром 3 мм.

Инструменты:

  • Само приспособление с двумя гвоздями диаметром 4 мм:

  • Струбцина;

  • Электродрель с приспособлением для скругления концов проволоки;

  • Молоток с наковальней;

  • Пассатижи.

Простое приспособление для изготовления крючков-вешалок

Порядок изготовления крючка-вешалки на приспособлении.

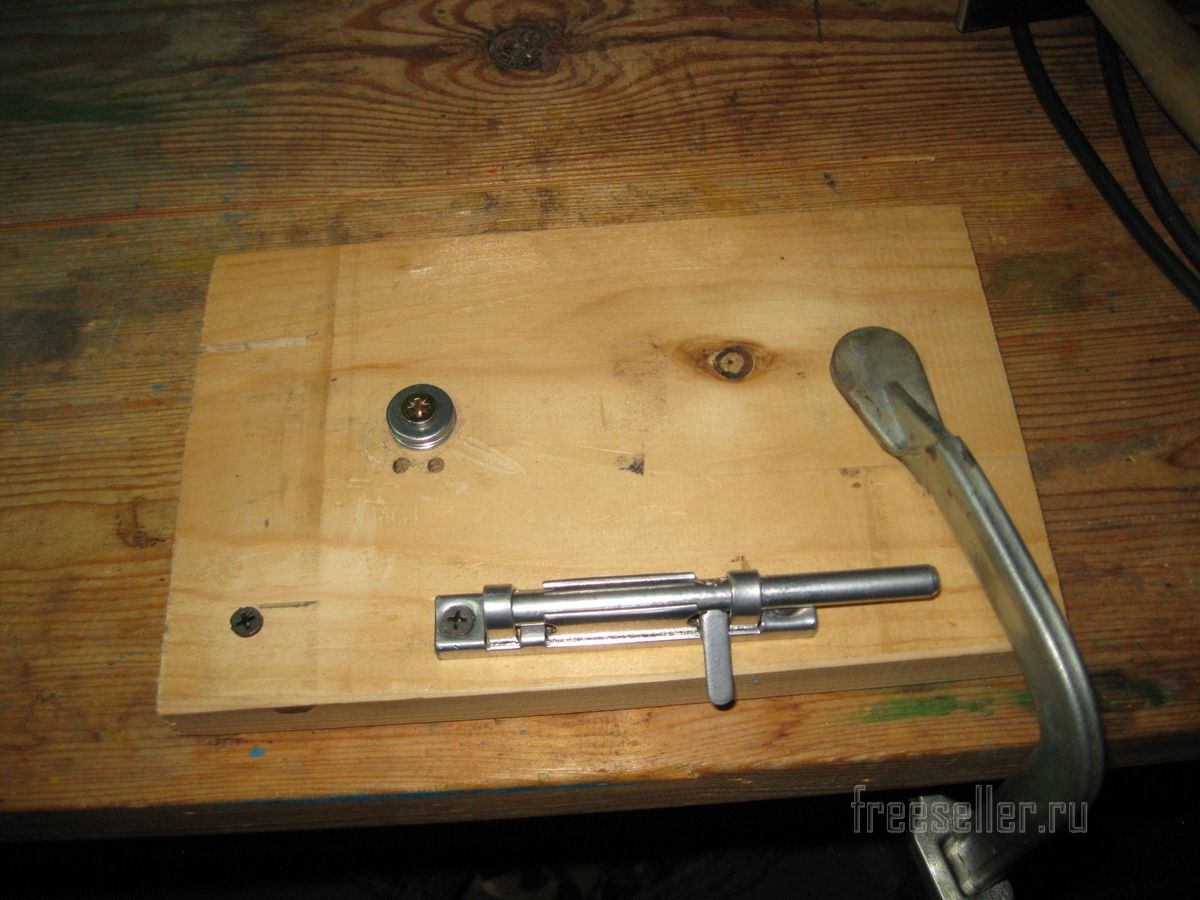

Сначала крепим приспособление к верстаку при помощи струбцины.


Простое приспособление для изготовления крючков-вешалок

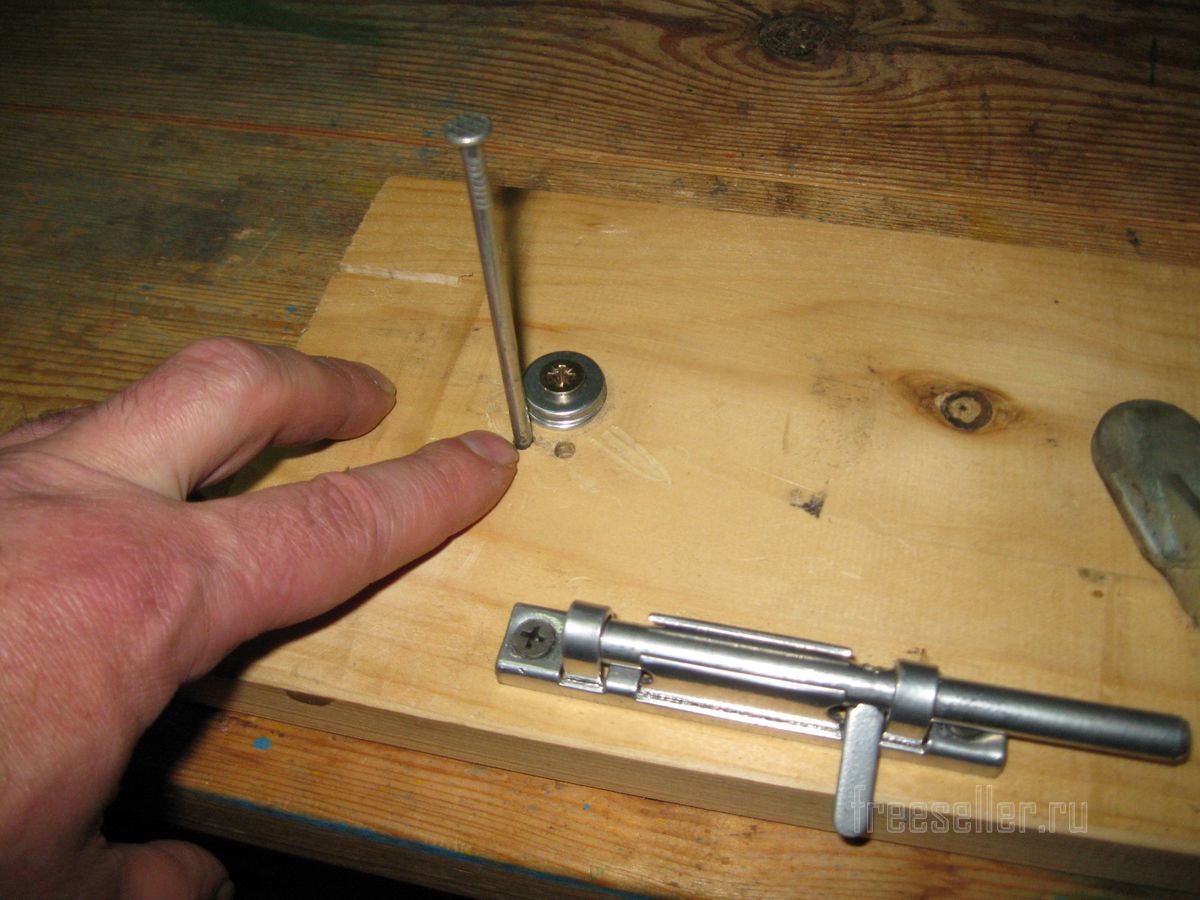

Затем вставляем гвоздь в левое отверстие.


Простое приспособление для изготовления крючков-вешалок

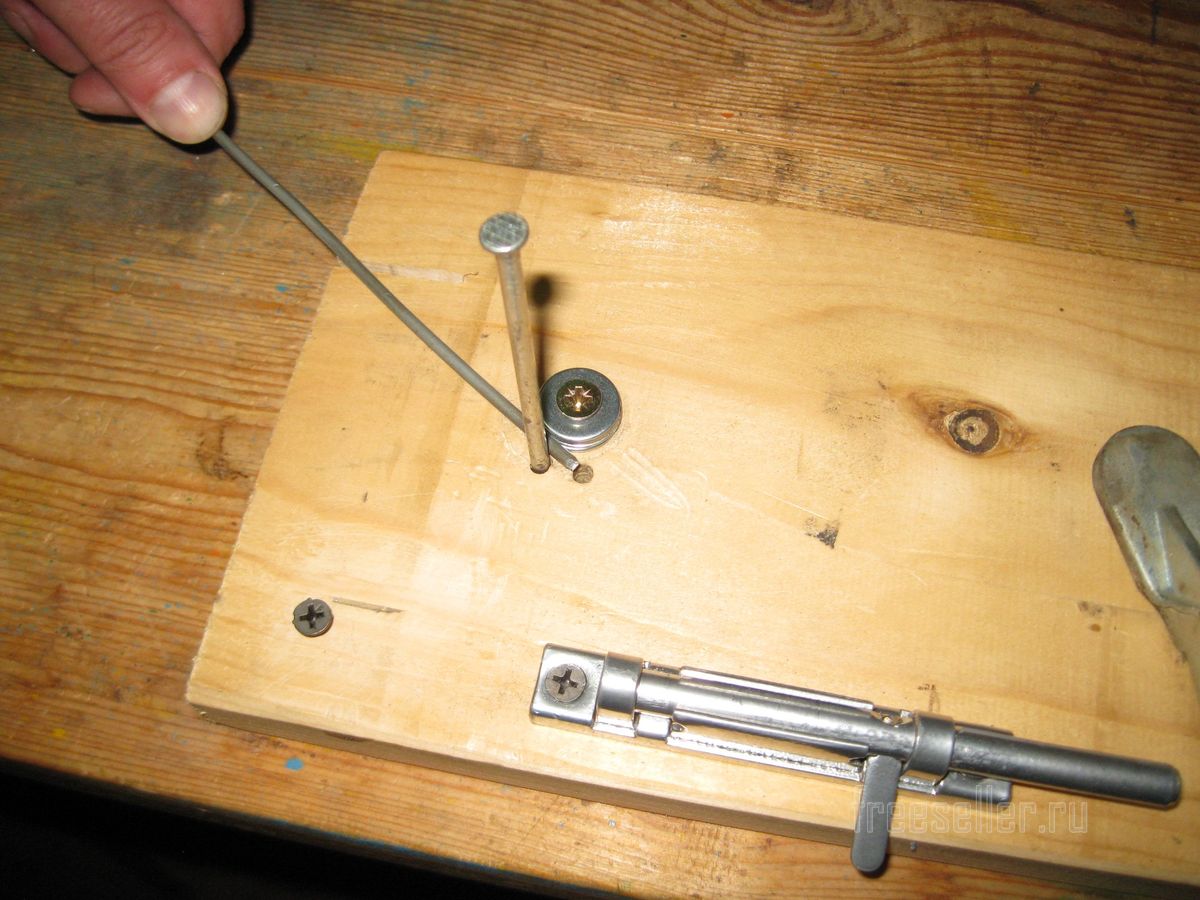

После этого, берем длинный отрезок выпрямленной проволоки и закладываем его конец между оправкой из шайб и гвоздем, оставляя вылет конца проволоки длиной в 3-4 мм.


Простое приспособление для изготовления крючков-вешалок

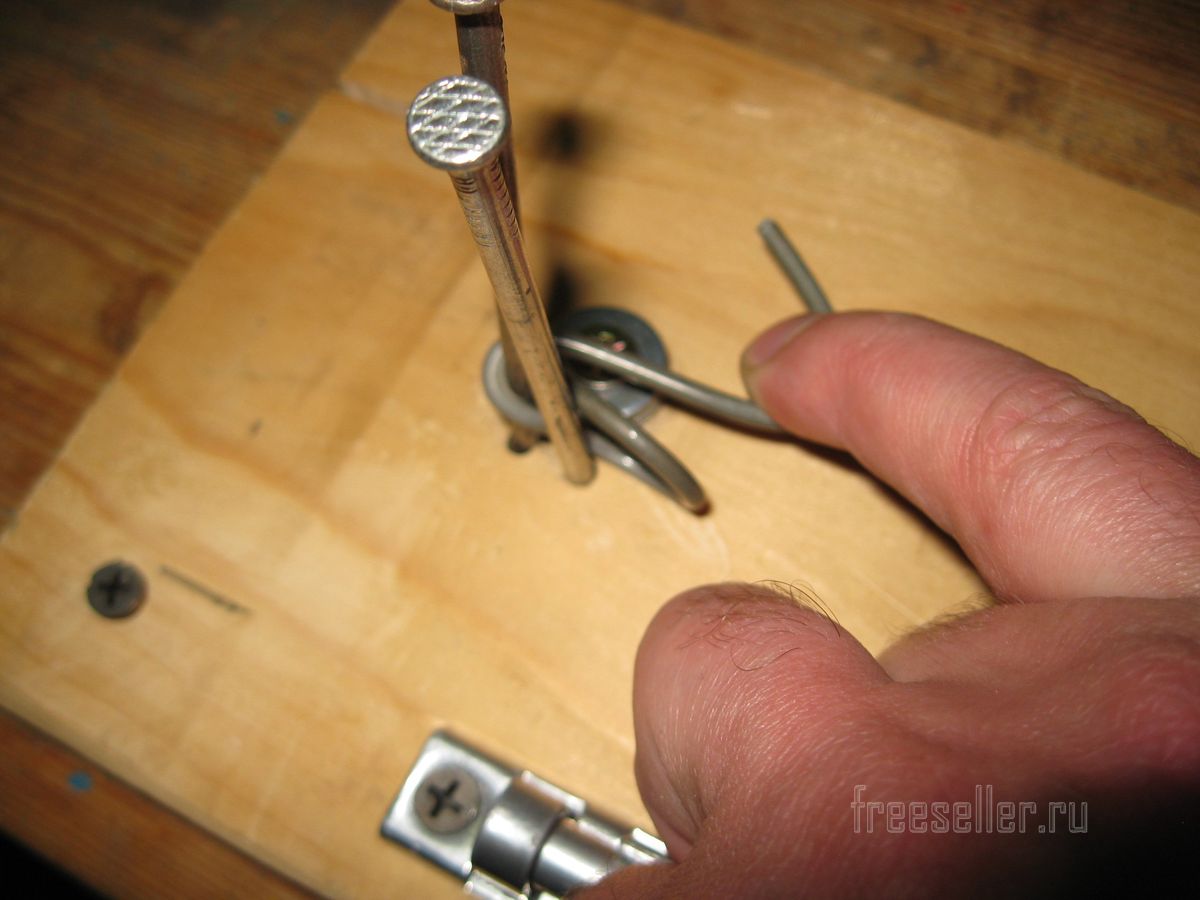

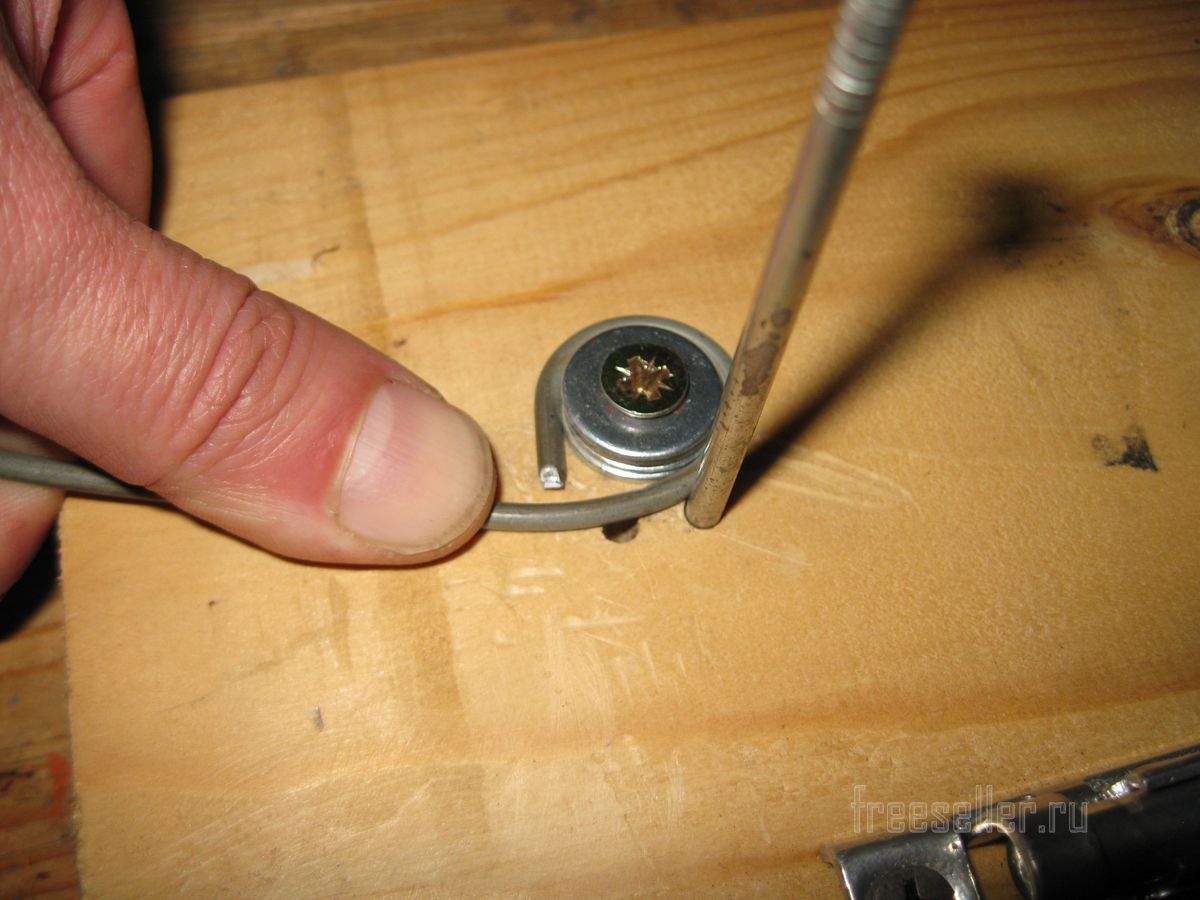

Затем тянем за проволоку и оборачиваем ее вокруг оправки из шайб, формируя кольцо.


Простое приспособление для изготовления крючков-вешалок

После чего, вытаскиваем гвоздь, и слегка повернув проволочное кольцо вокруг оправки, вставляем гвоздь уже в правое отверстие.


Простое приспособление для изготовления крючков-вешалок

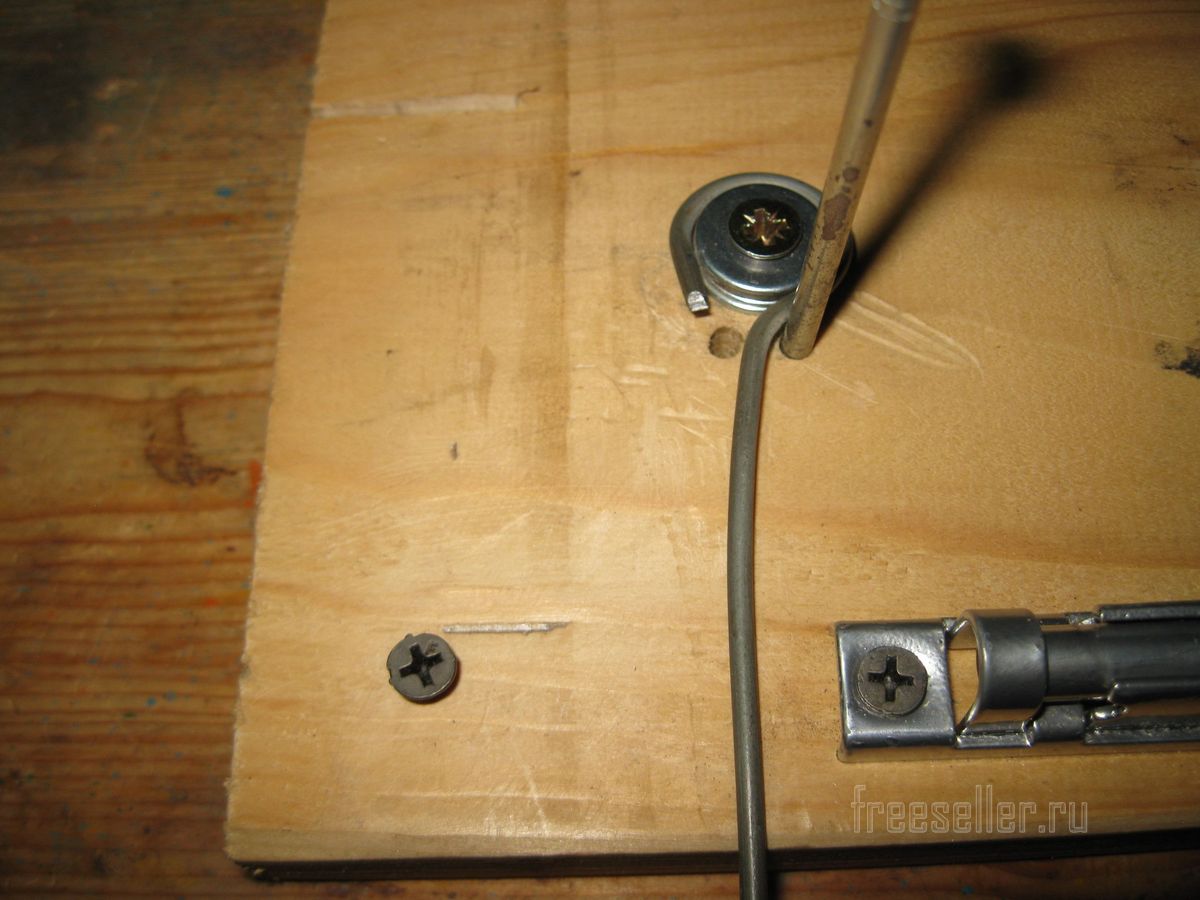

Затем отгибаем проволоку вниз.


Простое приспособление для изготовления крючков-вешалок

Далее переводим засов шпингалета влево.


Простое приспособление для изготовления крючков-вешалок

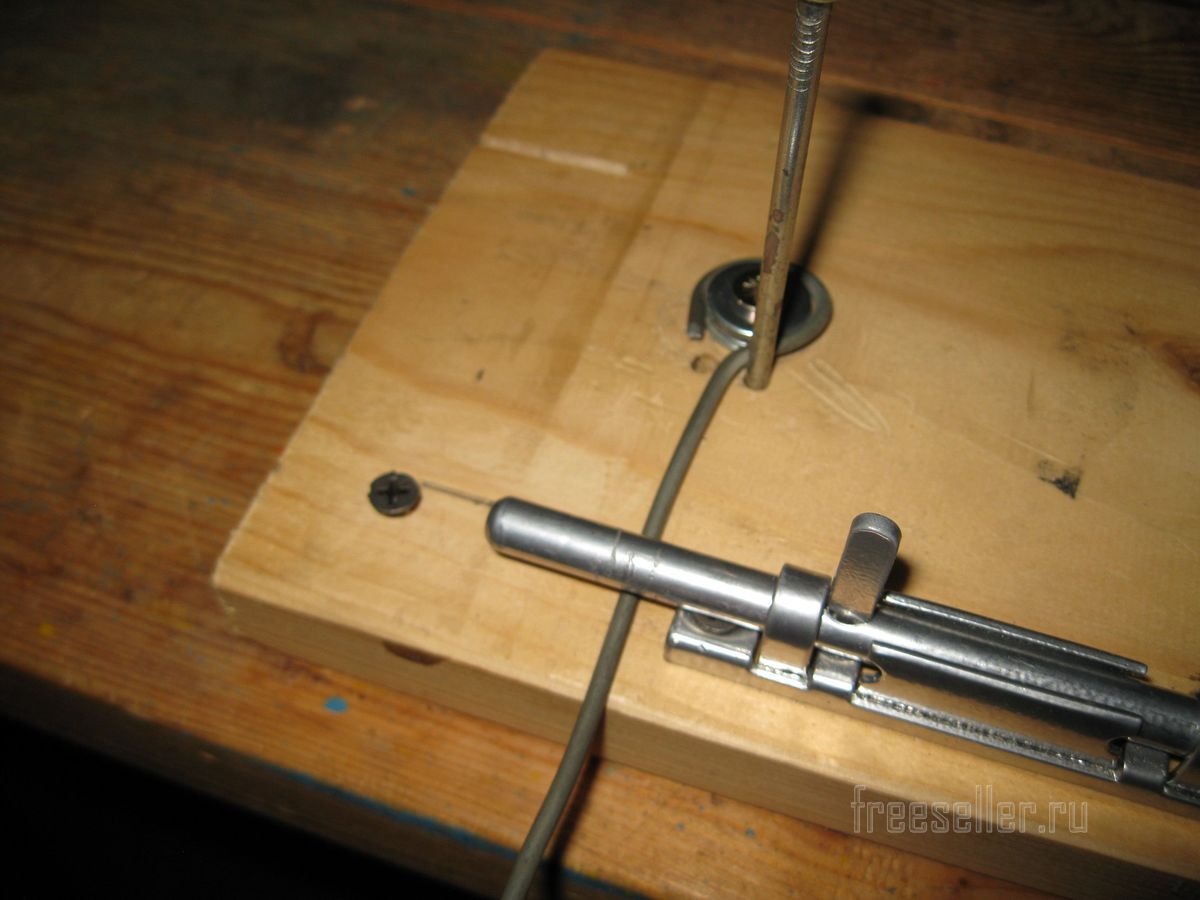

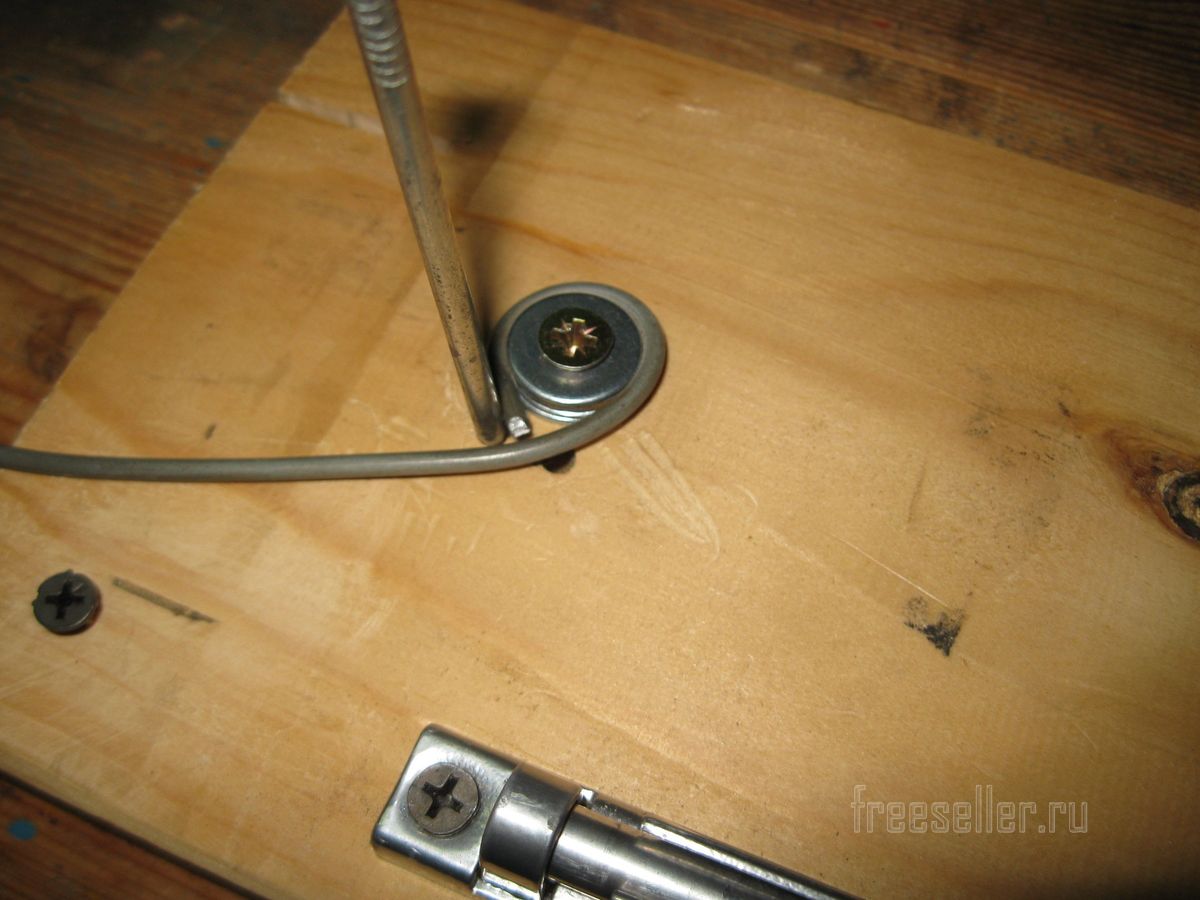

И огибаем проволоку вокруг него.


Простое приспособление для изготовления крючков-вешалок

После этого снимаем проволочную заготовку.


Простое приспособление для изготовления крючков-вешалок

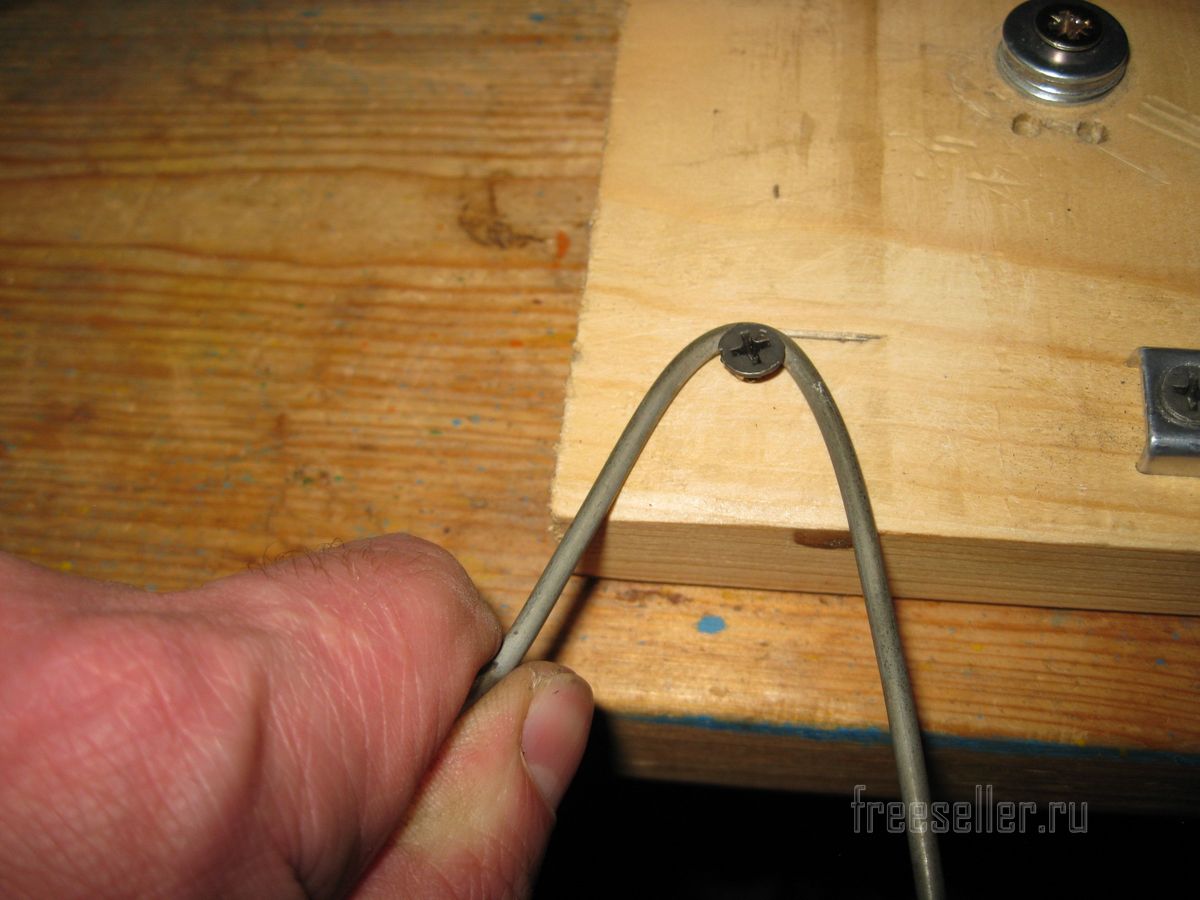

И надеваем эту заготовку на шуруп в левом углу приспособления.


Простое приспособление для изготовления крючков-вешалок

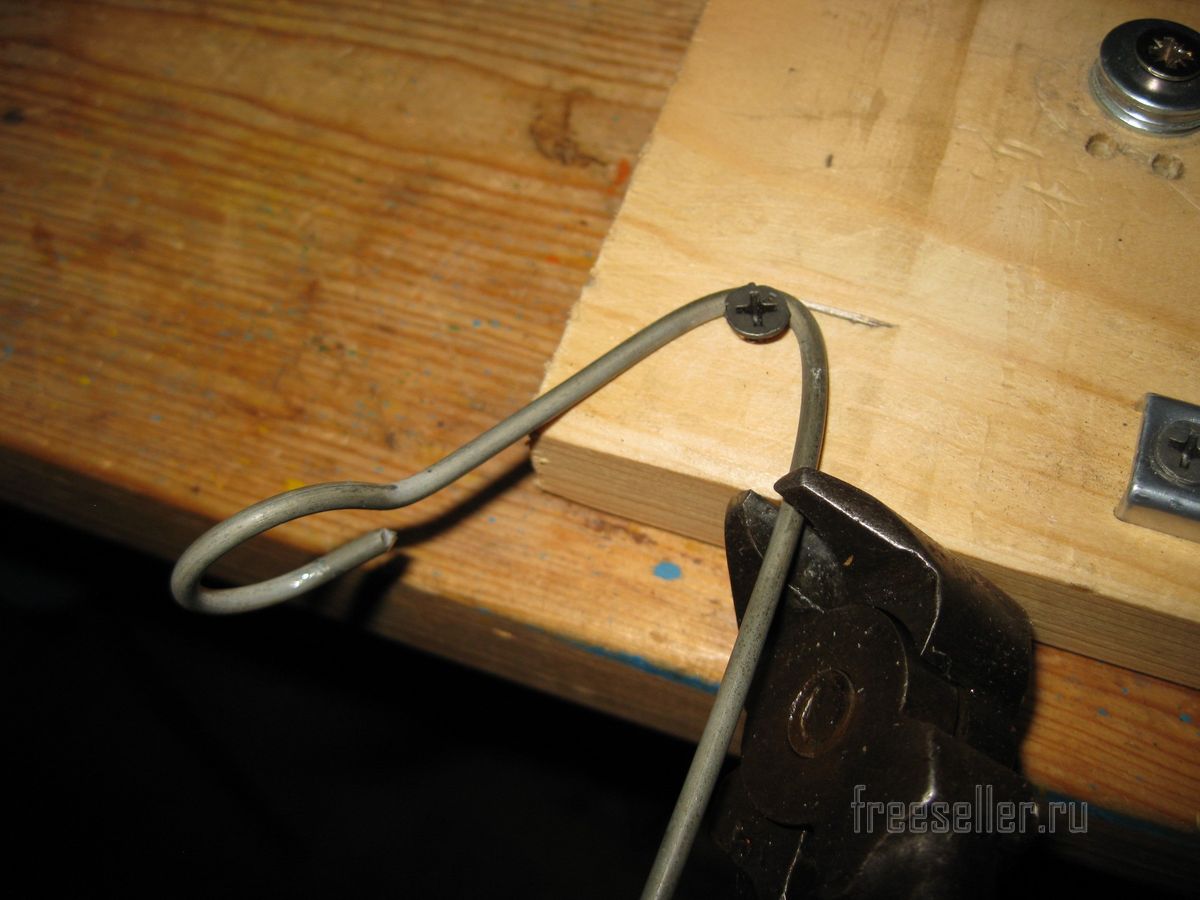

Затем кусачками откусываем лишнюю часть проволоки на уровне нижнего ребра дощечки.


Простое приспособление для изготовления крючков-вешалок

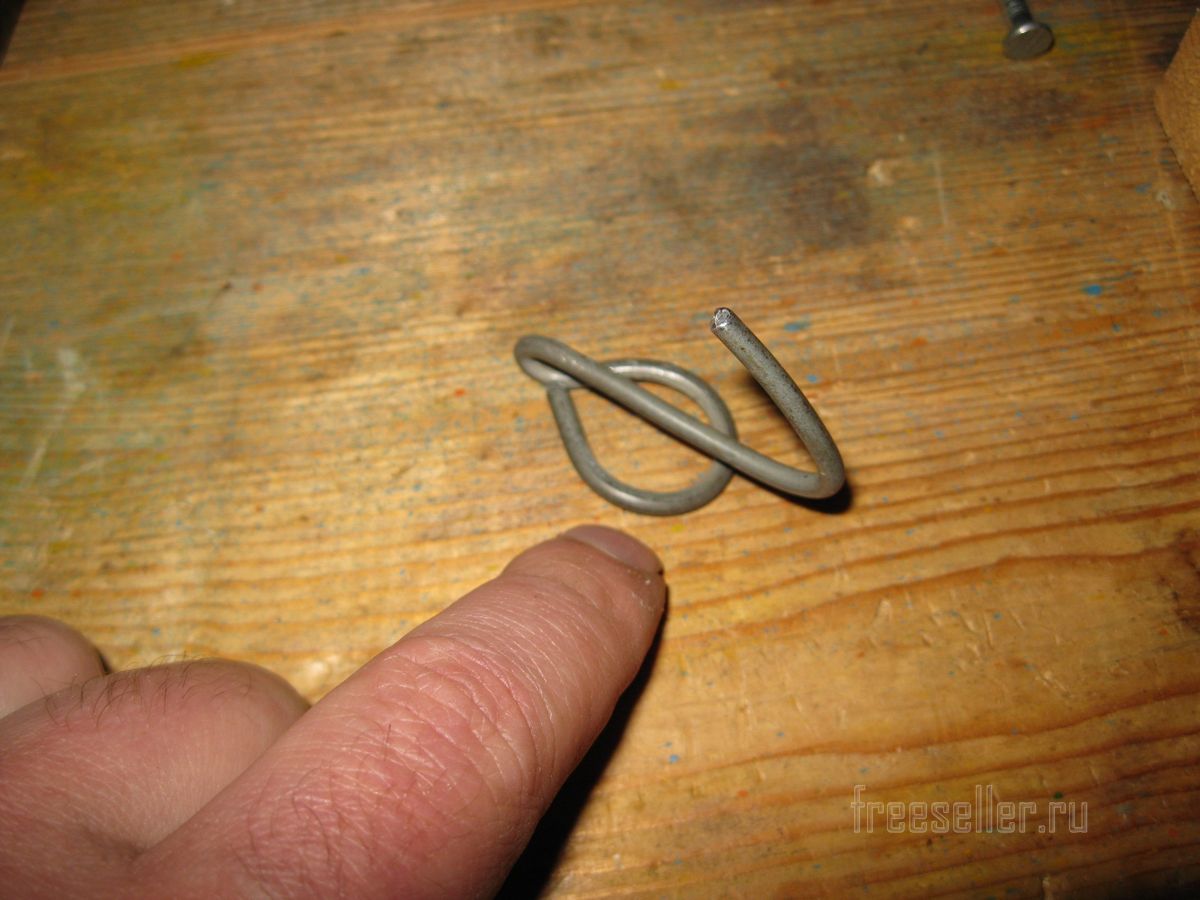

В результате получаем вот такую заготовку.


Простое приспособление для изготовления крючков-вешалок

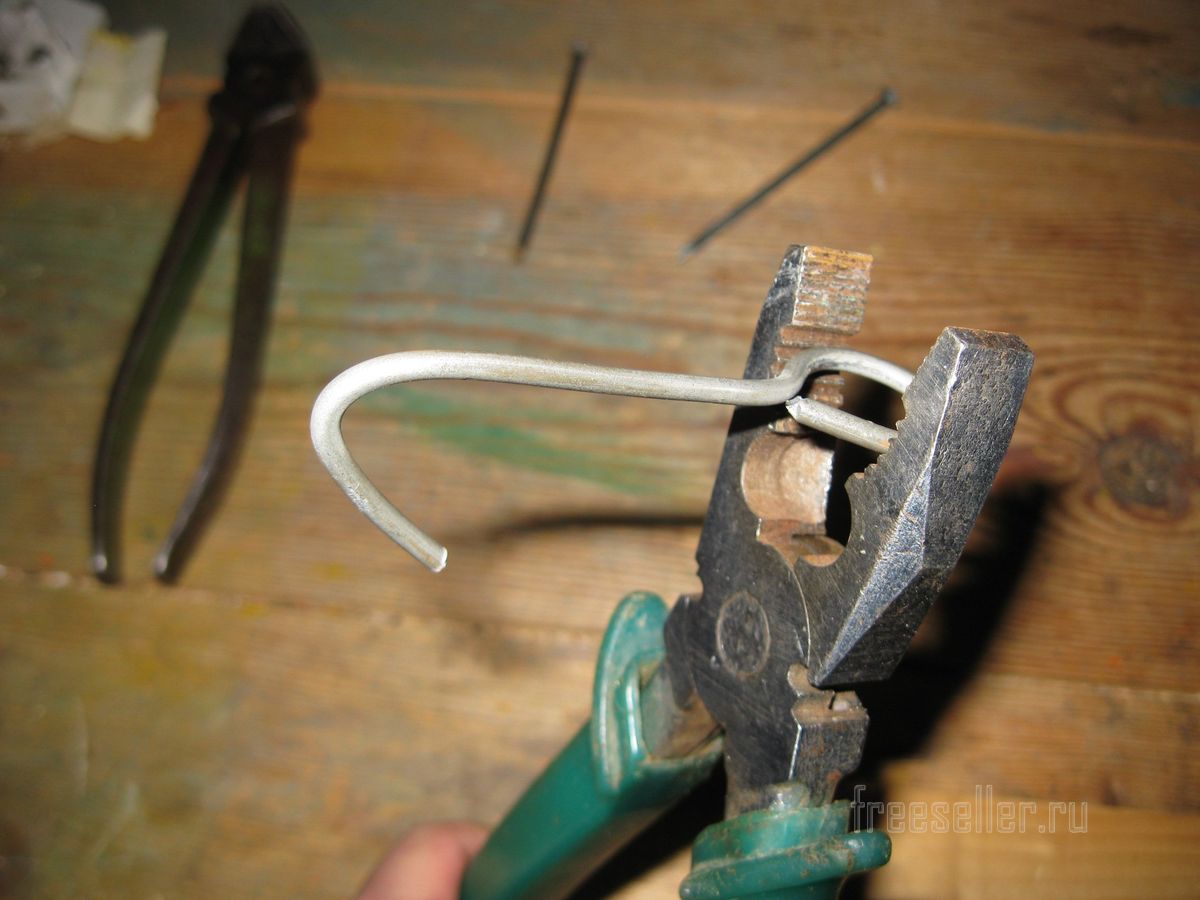

Далее слегка подравниваем эту заготовку при помощи пассатижей или молотка.


Простое приспособление для изготовления крючков-вешалок

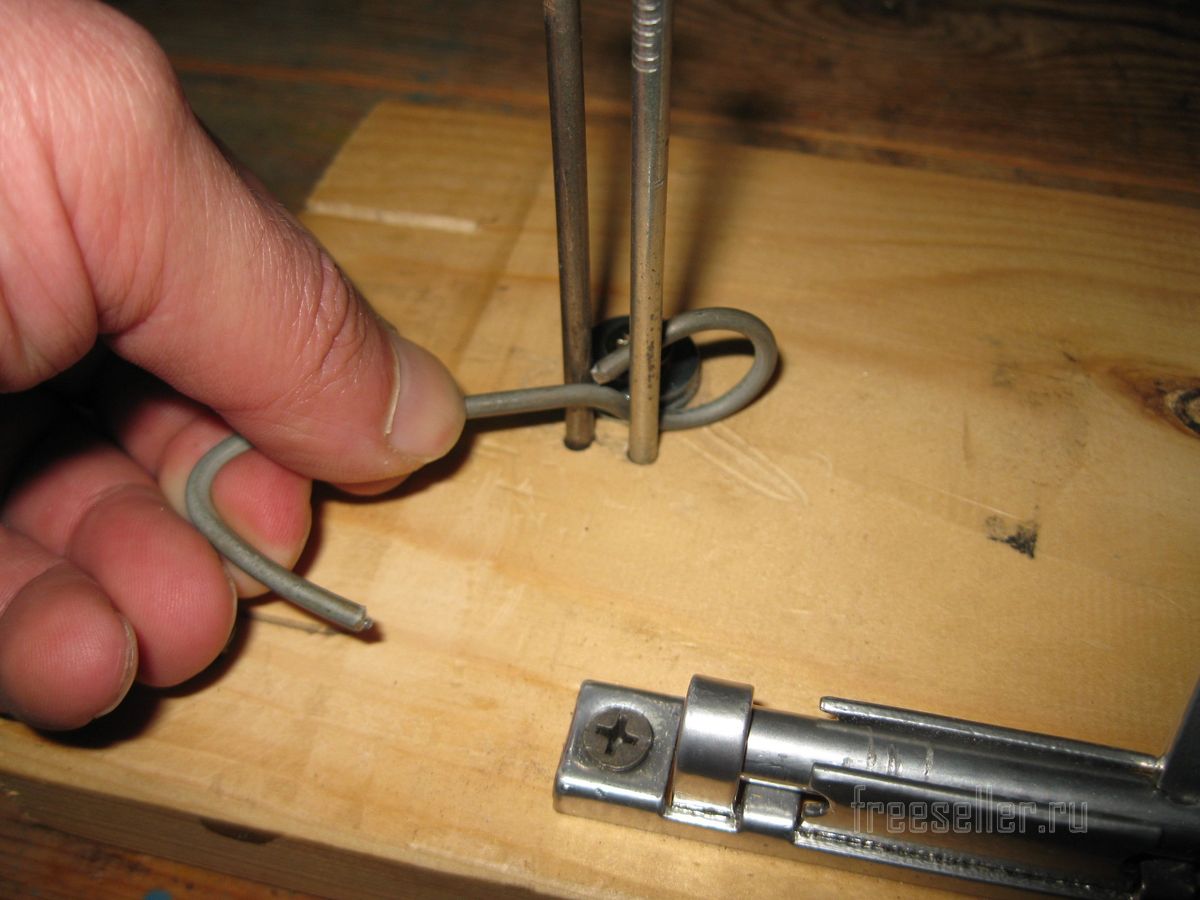

После этого, вставляем два гвоздя в отверстия приспособления и заложив между ними заготовку, загибаем переднюю часть крючка вокруг одного из гвоздей, окончательно формируя готовый крючок.


Простое приспособление для изготовления крючков-вешалок Простое приспособление для изготовления крючков-вешалок Простое приспособление для изготовления крючков-вешалок

Если необходимо, этот крючок можно еще раз окончательно подправить при помощи пассатижей или молотка.


Теперь остается последняя операция, а именно – скругление острого кончика крючка, которую я провожу при помощи специального приспособления сделанного мной ранее (смотри мою статью: «Простое приспособление для скругления концов проволоки»).


Простое приспособление для изготовления крючков-вешалок

Хотя для этой цели можно воспользоваться обычным напильником по металлу.

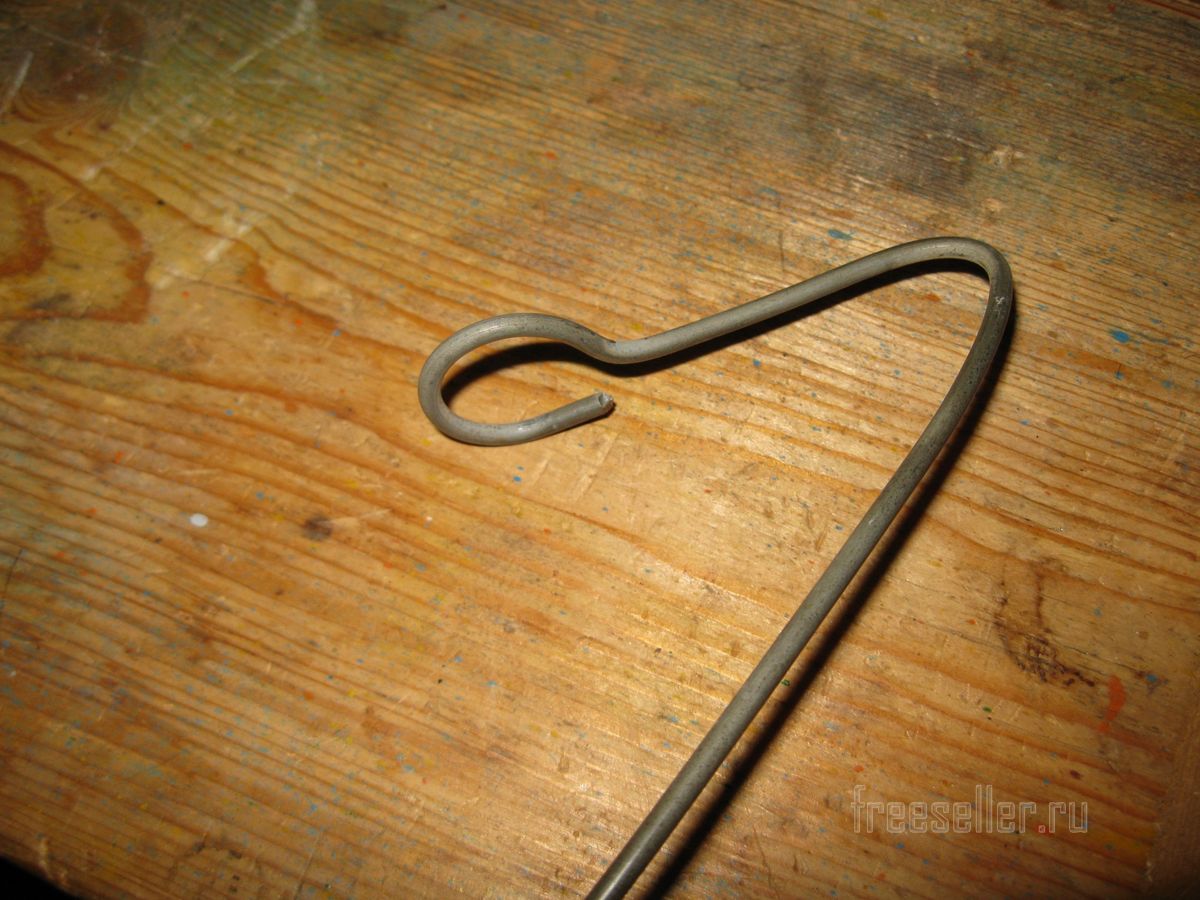

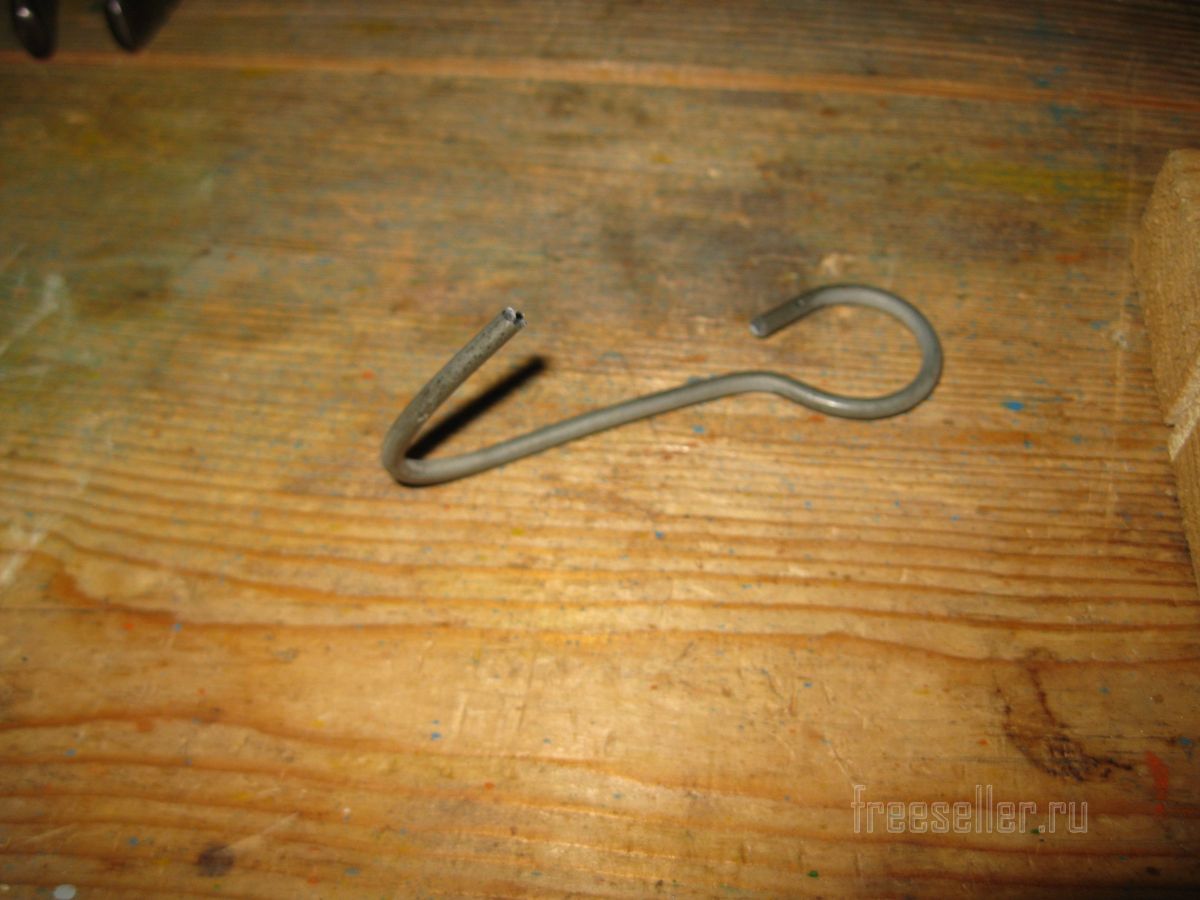

И вот наш крючок готов!


Простое приспособление для изготовления крючков-вешалок

И его можно использовать.


Простое приспособление для изготовления крючков-вешалок Простое приспособление для изготовления крючков-вешалок

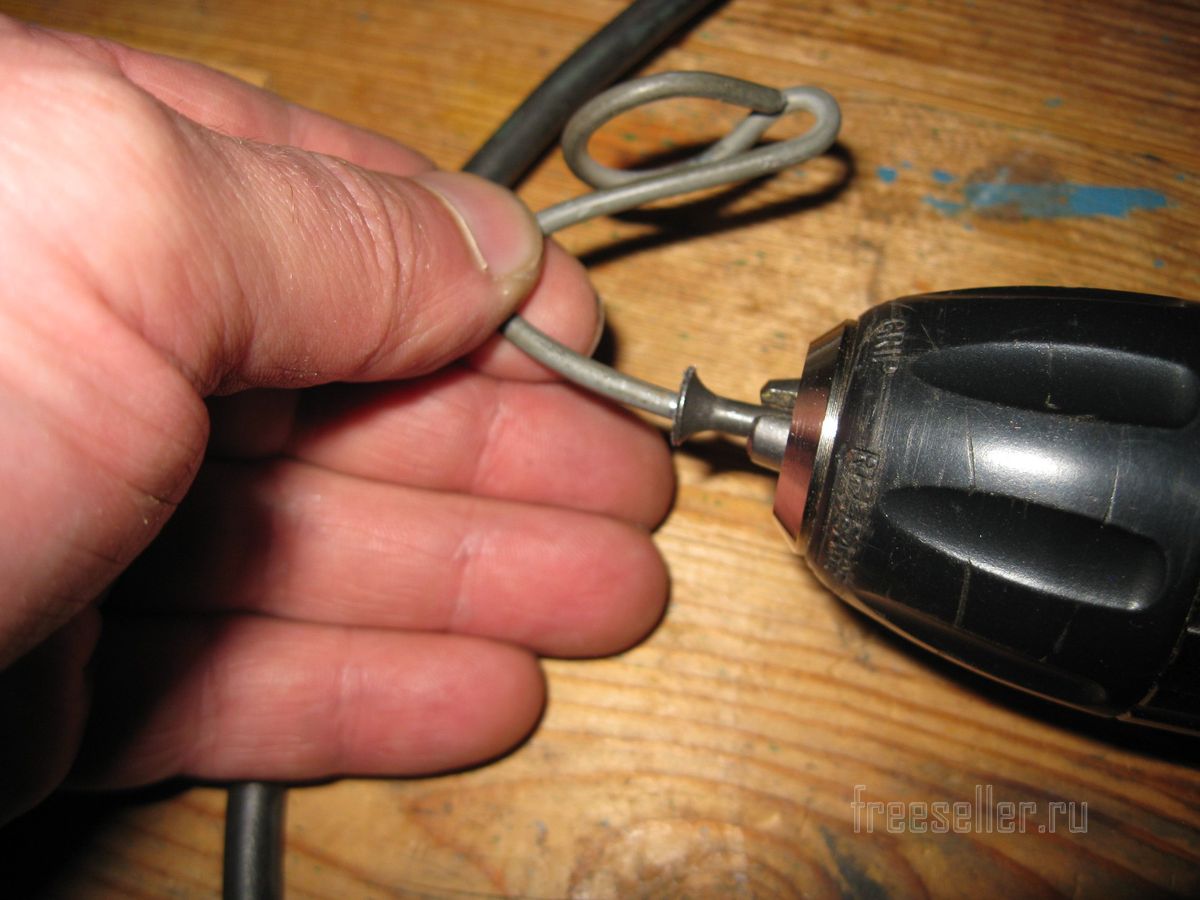

Как видно, изготовить крючок при помощи данного приспособления, можно довольно быстро и просто. При приобретении некоторого навыка, на это уходит не более одной минуты. Так что можно за короткое время, наделать достаточно много таких крючков.


Кстати, надо сказать, что при необходимости, можно делать подобные крючки предназначенные не только для надевания на тонкие держатели в виде фанеры или оргалита толщиной 4 мм, но и для более толстых держателей, например, из фанеры толщиной в 6 или 8 мм.

Это зависит от диаметра оправки, вокруг которой будет перегибаться крючок. Ведь в качестве такой оправки можно использовать не только гвоздь диаметром 4 мм, (как в моем случае), но и, например, болты или шпильки диаметром 6 или 8 мм.

Хотя мне кажется, что прочности держателя сделанного, скажем, из фанеры толщиной 4 мм, вполне достаточно.


Ну, а у меня на этом все! Всем пока, и желаю самодельщикам удачного воплощения своих идей в самоделках!
