Мини биогазовая установка, разлагающая пищевые и бытовые отходы

  • Опубликовано: 28 января 2021

Мини биогазовая установка, разлагающая пищевые и бытовые отходы своими руками


История о том, как народный умелец из Индии изготовил установку для получения биогаза из пищевых отходов, разлагаемого органического материала и кухонных отходов.


Изготовив мини биогазовую установку по данному руководству, Вы получите практический опыт обучения в строительстве мини-биогазовой установки, используя подручные и доступные материалы, а в дальнейшем сможете изготовить более серьезные установки для удовлетворения потребностей небольшого дома.

Биогаз, получаемый из пищевых отходов, разлагаемого органического материала и кухонных отходов, состоящий из метана и небольшого количества диоксида углерода, является альтернативным топливом для приготовления газа (ТПГ). Кроме того, отходы могут быть эффективно утилизированы без какого-либо запаха или мух, а переваренная суспензия из биогазовой установки может быть использована в качестве органического навоза в саду.

Компоненты для изготовления биогазовой установки

Основными компонентами биогазовой установки являются:

  • бак реактора;
  • вход для подачи кухонных отходов;
  • бак газгольдера;
  • выход для переваренной суспензии;
  • система подачи газа для отбора и утилизации полученного газа.

Материалы и инструменты для изготовления

Необходимые материалы

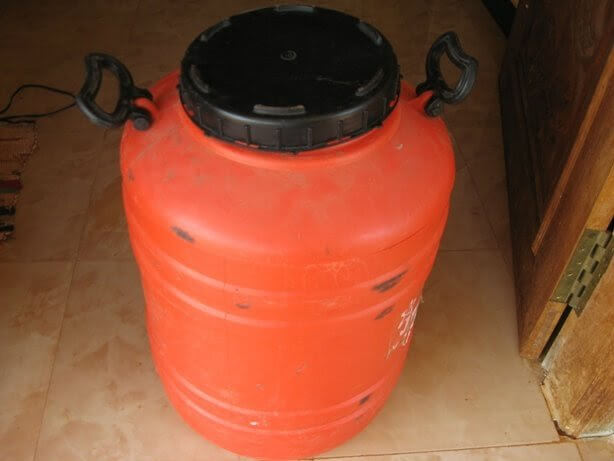

  • Пвх емкость на 50 литров (для изготовления бака реактора)
  • ПВх емкость 40 литров(используется в качестве газгольдера)
  • Труба пвх диаметром 64 мм – примерно около 40 см (используется для подачи отходов и материала в емкость)
  • Труба пвх диаметром 32 мм – примерно 50 см (внутри газовый держатель бака в качестве руководства, трубы)
  • Труба пвх диаметром 32 мм – примерно 25 см (фиксируется на метантенка танк в качестве розетки для сброженного шлама)
  • Труба ПВХ диаметром 25 мм – примерно 75 см (внутри метантенка танк в качестве руководства, трубы)
  • Самоклеющаяся уплотнительная лента.
  • шланги и фитинги для изготовления системы выпуска газа.

Пластиковая емкость для изготовления биогазовой установкиПластиковая емкость для изготовления биогазовой установки
ПВХ трубы для изготовления биогазовой установки своими рукамиШланги и фитинги для изготовления биогазовой установки

Необходимые инструменты

Для изготовления биогазовой установки не потребуется много инструментов.


Потребуется, ножовка для резки банок и труб и острый нож для вырезания отверстий на банках - это все инструменты, которые нам нужны.

Дополнительные принадлежности

Одноконфорочная биогазовая плита или Бунзеновская горелка, используемая в школьных лабораториях

Изготовление биогазовой установки

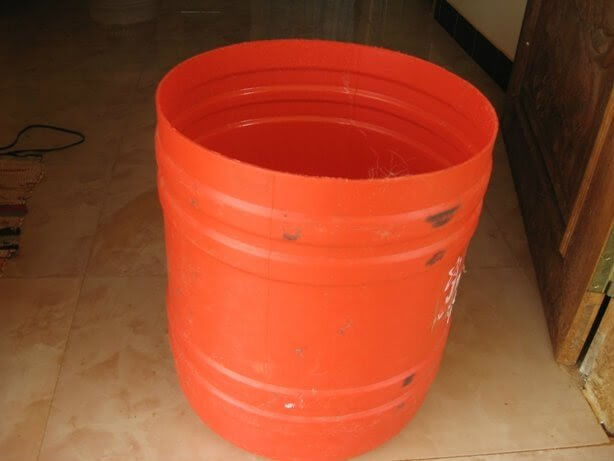

Подготавливаем 50 литровую пластиковую емкость, и срезаем при помощи ножовки верхнюю часть. Данная емкость будет использоваться в качестве варочного агрегата.

  Изготовление биогазовой установки своими рукамиИзготовление биогазовой установки своими руками

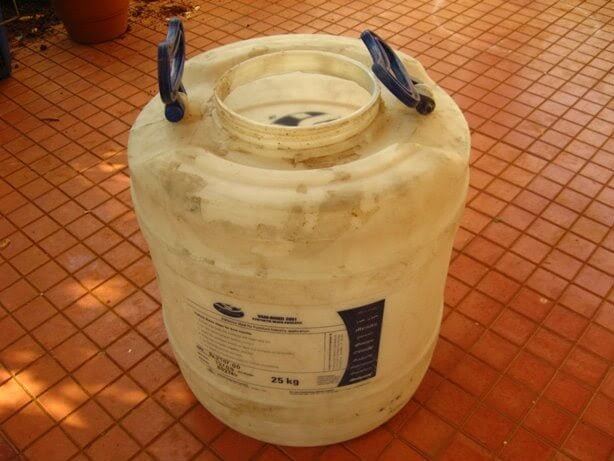

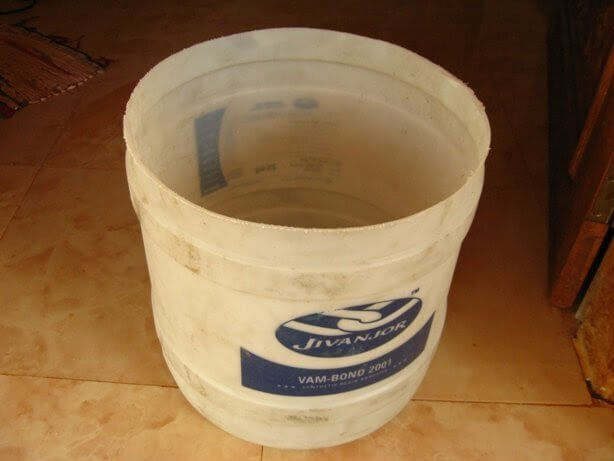

Теперь берем 40 литровую емкость (должна быть меньшей по диаметру, и спокойно вставляться внутрь 50 литровой.)


Отрезаем также от нее верхнюю часть.


Этот бак будет помещен внутрь красной емкости и используется как газгольдер.

  Изготовление биогазовой установки своими рукамиИзготовление биогазовой установки своими руками


Теперь можно изготовить систему подачи отходов.

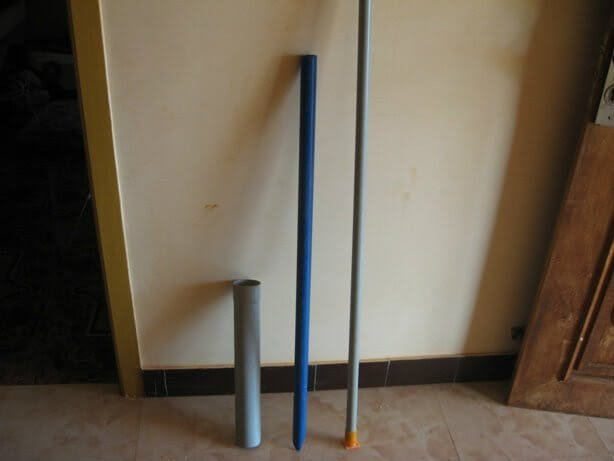

Для этого используются ПВХ трубы разных диаметров:

  • Трубы диаметром 64 – будет использоваться для подачи кухонных отходов;
  • Труба 32 мм – направляющая труба для газгольдера;
  • Труба 25 мм сообщающаяся труба между реактором и газгольдером.
  • Небольшой кусок трубы диаметром 32 мм будет использоваться в качестве выходного отверстия для суспензии.
Изготовление биогазовой установки своими руками

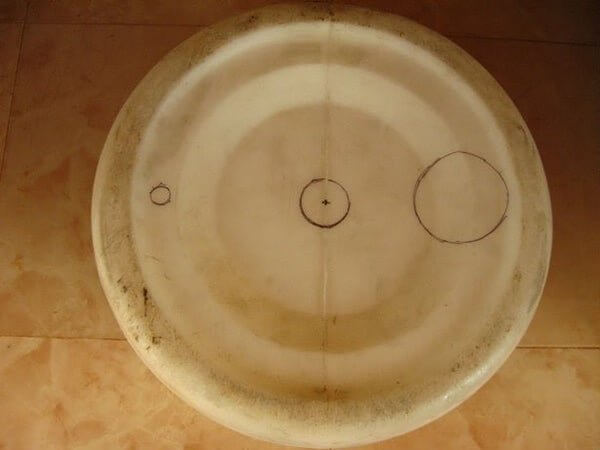

На фото ниже отмечены разрезы, которые должны быть сделаны в нижней части резервуара для сбора газа.


Маленькое отверстие слева для системы подачи газа, центральное отверстие для крепления направляющей трубы диаметром 32 мм и отверстие диаметром 64 мм для крепления трубы подачи отходов с правой стороны.


Проще всего изготовить эти отверстия при помощи коронок, но можно сделать ножом с ножовкой.


Изготовление биогазовой установки своими руками

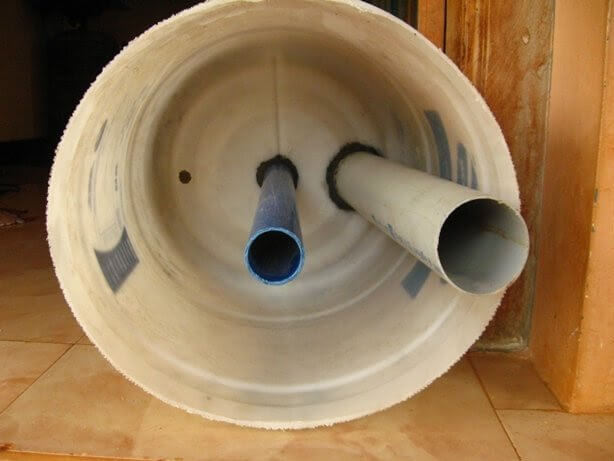

Следующее фото показывает, размещение труб внутри газгольдера, направляющую трубу диаметром 32 мм (в центре) и подающую трубу диаметром 64 мм, закрепленную при помощи самоклеющегося уплотнителя. Маленькое отверстие слева предназначено для подключения системы подачи газа.


Изготовление биогазовой установки своими руками

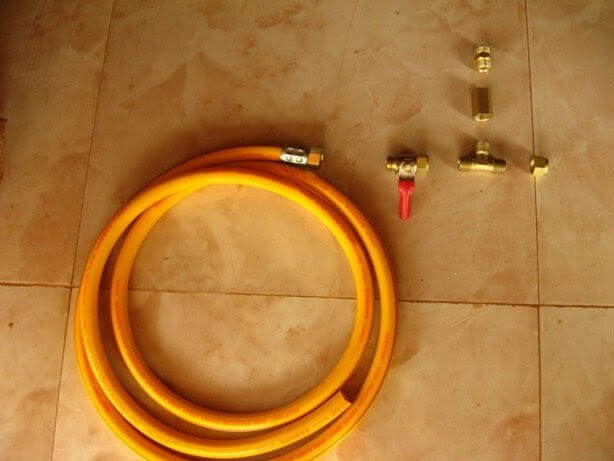

Для изготовления системы подачи газа будут использованы следующие компоненты:

  • Шаровый кран (для регулировки подачи газа);
  • Тройник для соединения газгольдера и шарового крана);
  • Заглушка (глушим ей тройник с одной стороны);
  • Муфта (для подключения тройника к казовому коллектору);
  • Ниппель (для соединения внутри газового коллектора);
  • Газовый шланг или гибкая газовая труба– 2 метра;
  • Фум лента для газа.
Изготовление биогазовой установки своими руками

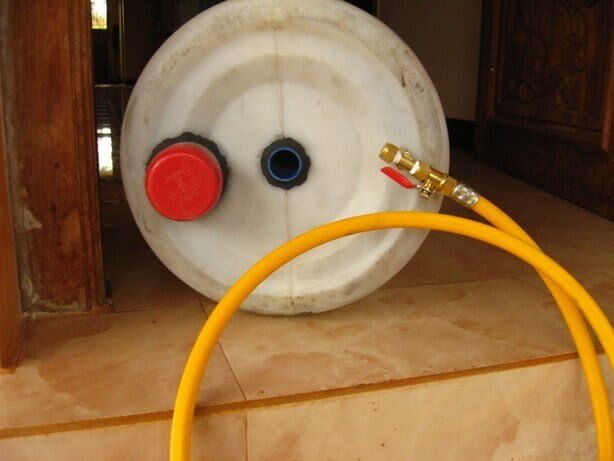

Вид сверху газгольдера с подающей трубой, центральной направляющей трубой и системой подачи газа.


Подающая труба закрыта красной крышкой. Во время заправки системы отходами крышка открывается, после заполнения закрывается.

  Биогазовая установка своими руками

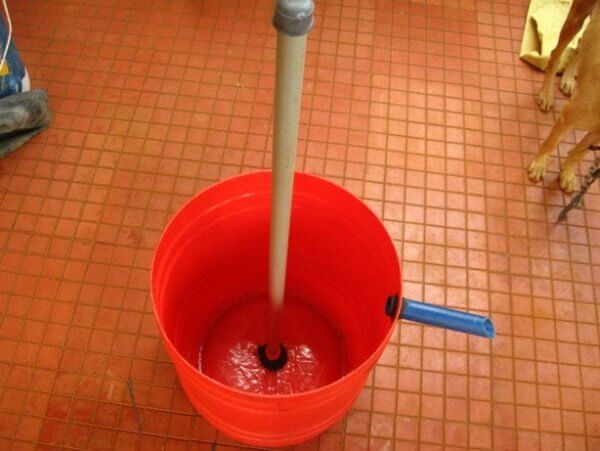

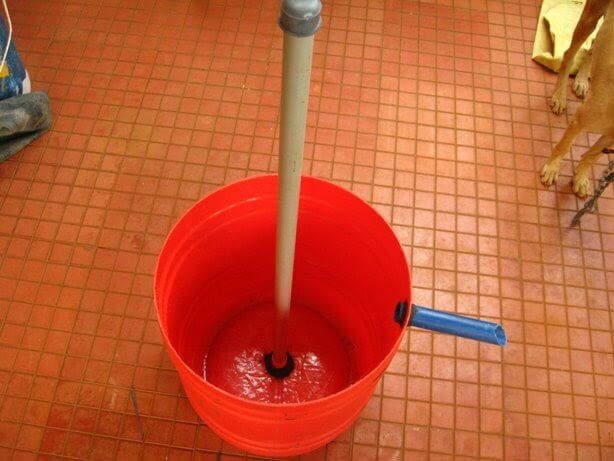

Бак реактора снабжен центральной направляющей трубой и выпускной трубой для шлама.

  Биогазовая установка своими руками

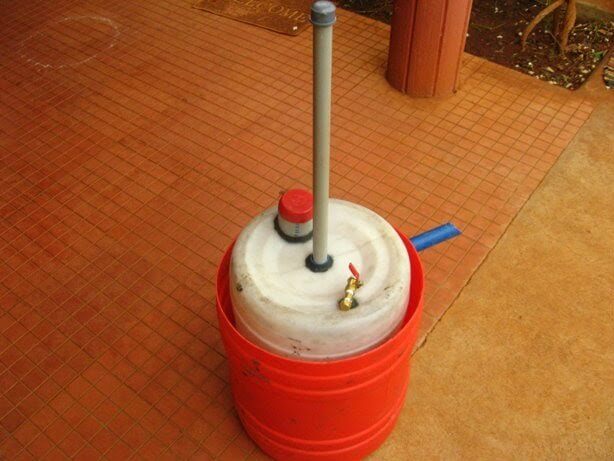

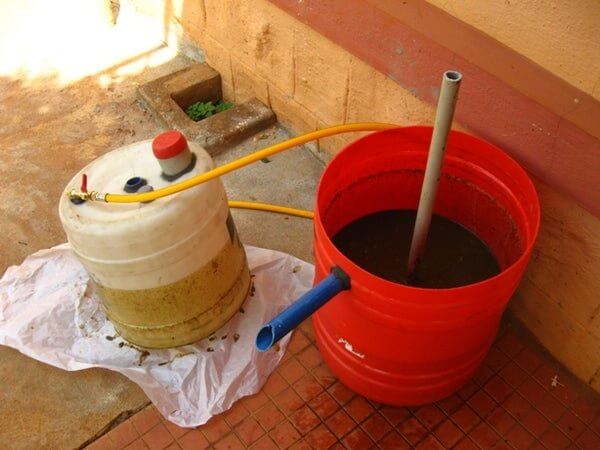

Самодельная биогазовая установка в сборе


После изготовления и монтажа установки, рекомендуется загерметизировать соединения труб, и подождать несколько дней, для того чтобы система стала герметичной.

Для того чтобы запусить процесс газообразования необходимо подать в систему коровий навоз, смешанный с водой.

В дальнейшем заправлять систему можно пищевыми отходами отходы.


Газгольдер будет подниматься по направляющим трубам в зависимости от количества добытого газа.

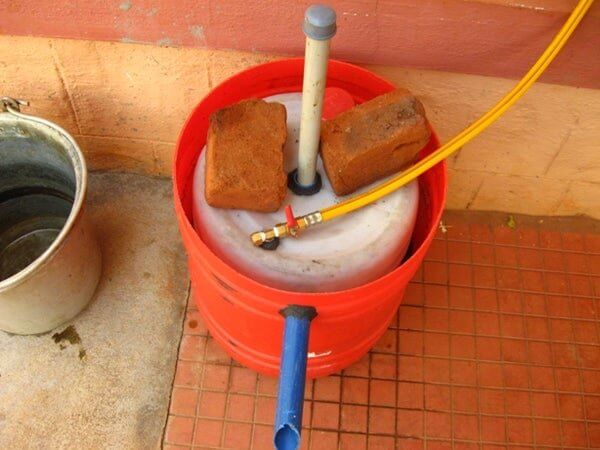

Для того чтобы увеличить давление газа, поверх газгольдера добавляется некоторый вес, например при помощи кирпичей.


При подпитке системы, избыток переваренной суспензии будет выпадать через выпускную трубу, ее можно собрать, разбавить и использовать в качестве органического навоза.

  Биогазовая установка своими рукамиБиогазовая установка своими рукамиБиогазовая установка своими руками


Первоначально газ будет состоять из кислорода, метана, диоксида углерода и некоторых других газов и не будет гореть. Эти газы можно выпустить в атмосферу, открыв шаровой кран несколько раз.


Последующий газ будет состоять примерно из 70-80 процентов метана и оставшейся части диоксида углерода, который может быть использован в одной биогазовой печи или горелке Бунзена.


Общая стоимость этой системы прототипа составляет около 1000 индийских рупий (около 1500 рублей по российским деньгам).


Это базовый прототип биогазовой установки, использующей пищевые отходы, разлагаемый органический материал и кухонные отходы для производства газа.


Использование в качестве реактора бака на 1000 литров будет достаточно для небольшого домашнего хозяйства и ежедневного приготовления пищи.

Источник информации: https://www.instructables.com/Bio-gas-plant-using-kitchen-waste/
