Мини эстакада своими руками


Делаем Мини эстакаду   своими руками. Миниэстакада предназначена для подъёма вашего автомобиля и выполнения определённых ремонтных работ. Поднятие автомобиля происходит путём заезда на эстакады.


Самодельная миниэстакада частично заменяет домкрат.

Конструкция мини эстакады состоит из нескольких частей, изготовленных из металла.

Мини эстакада своими руками.

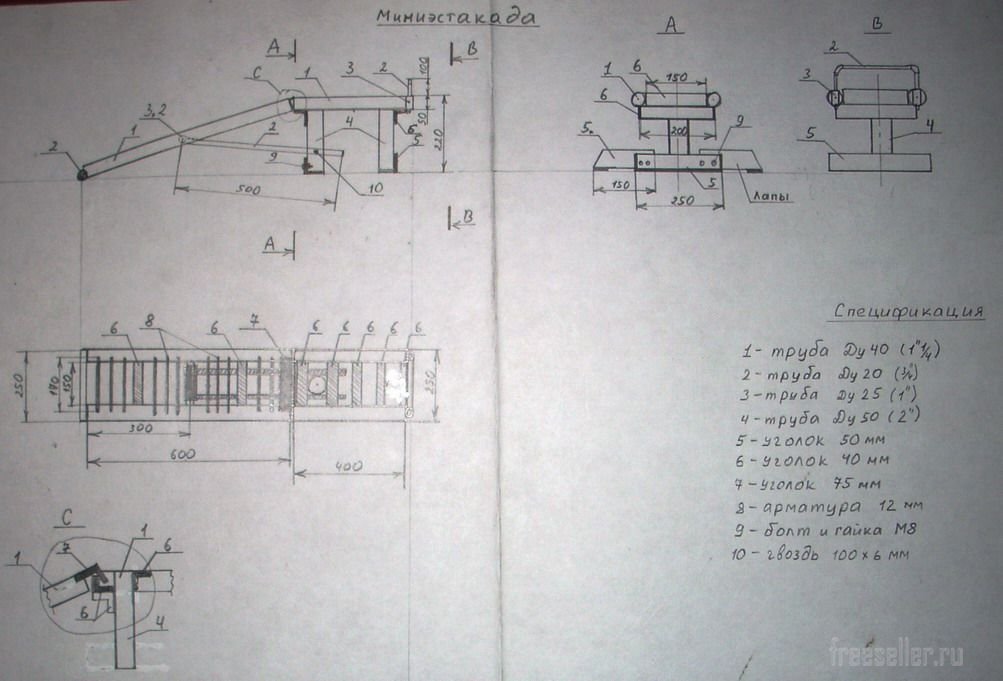

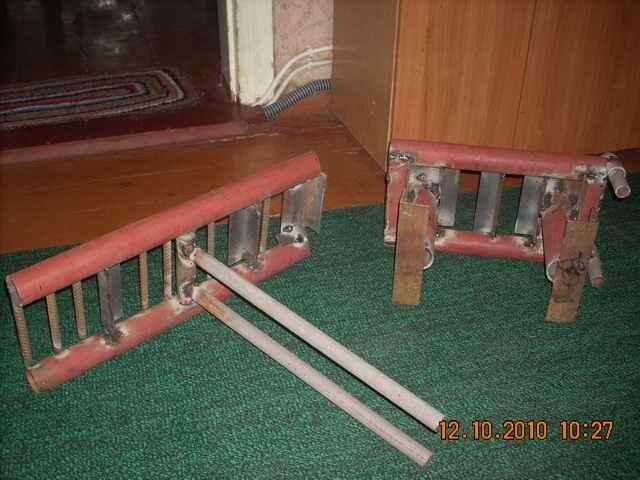

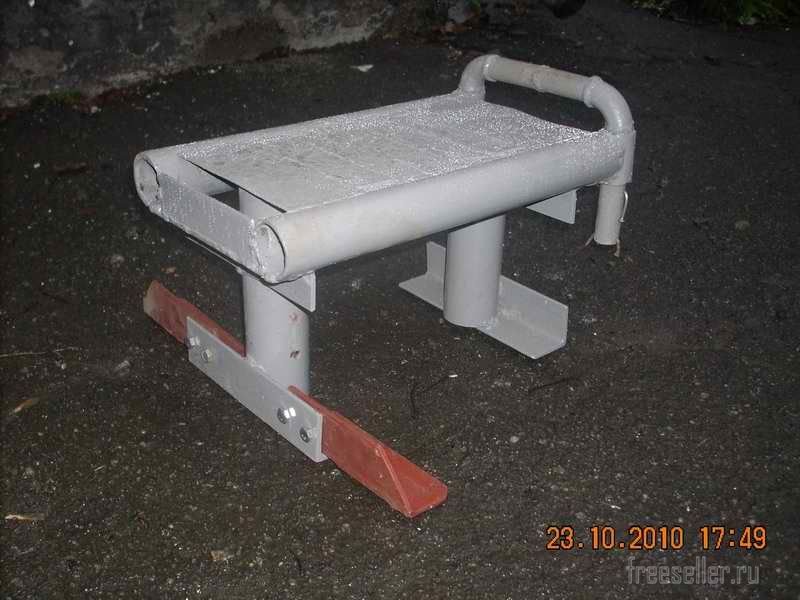

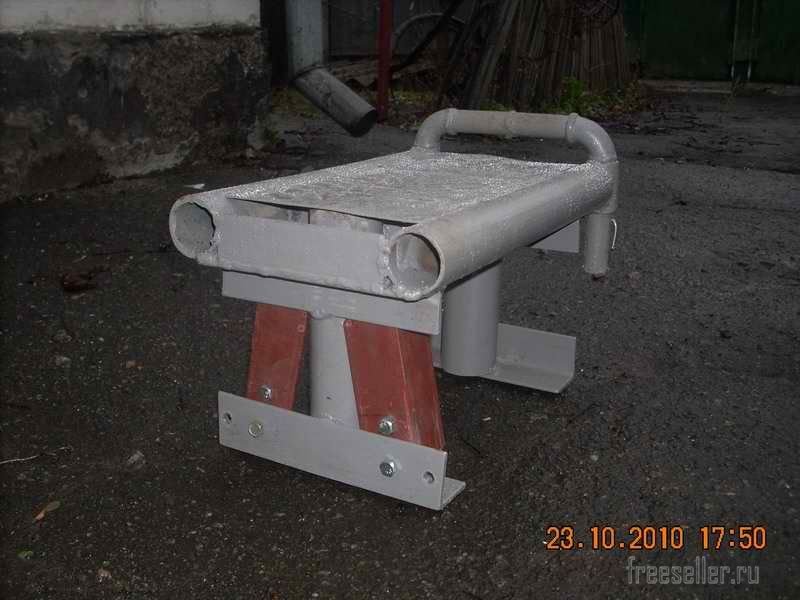

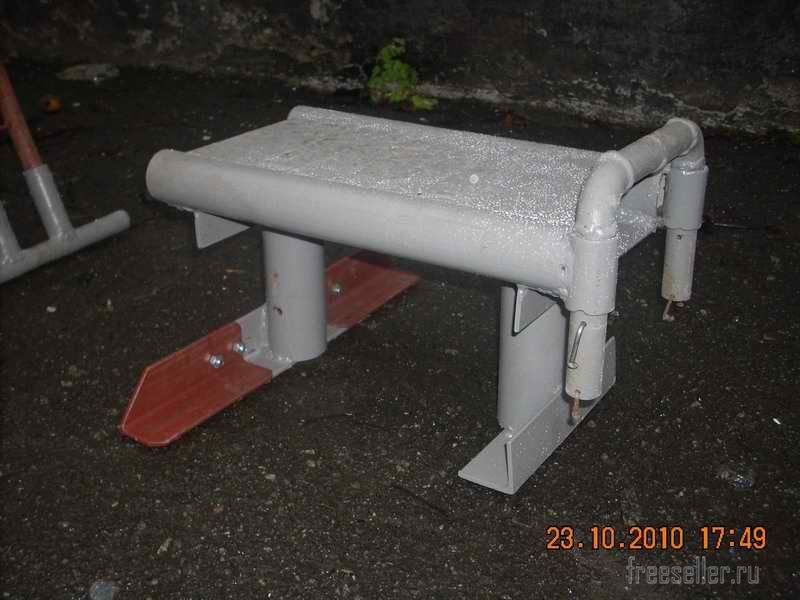

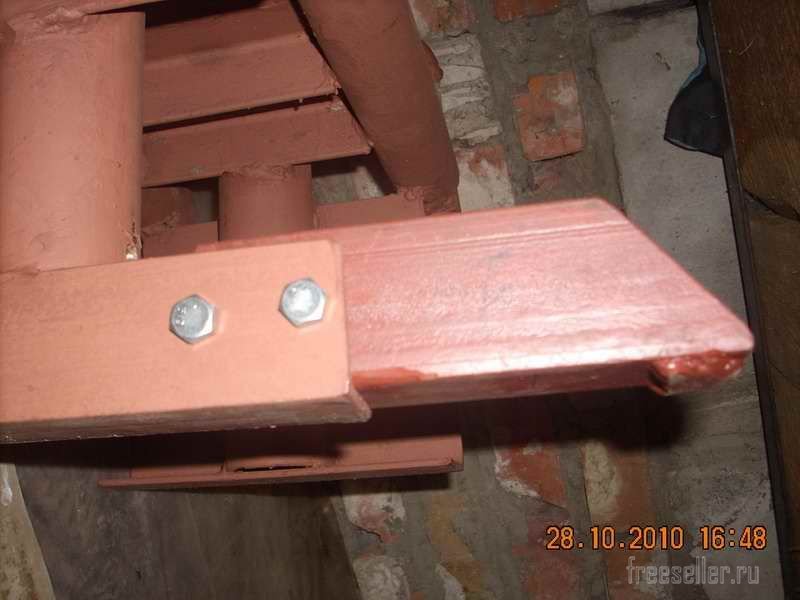

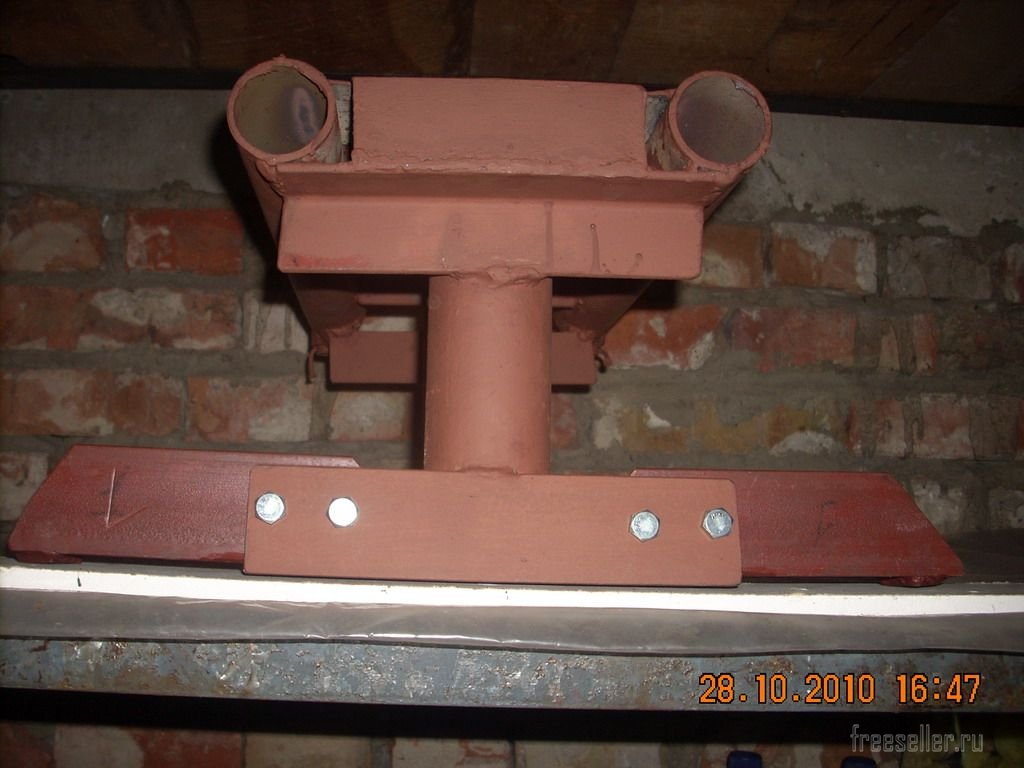

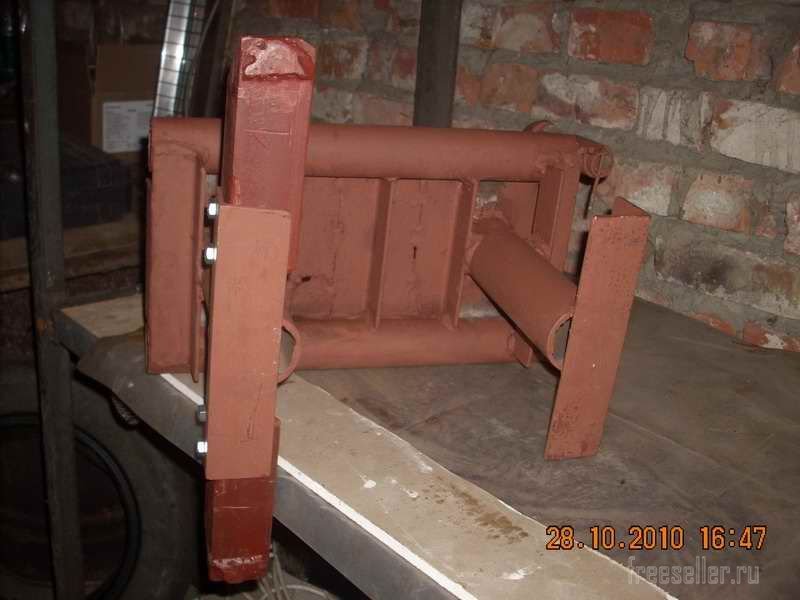

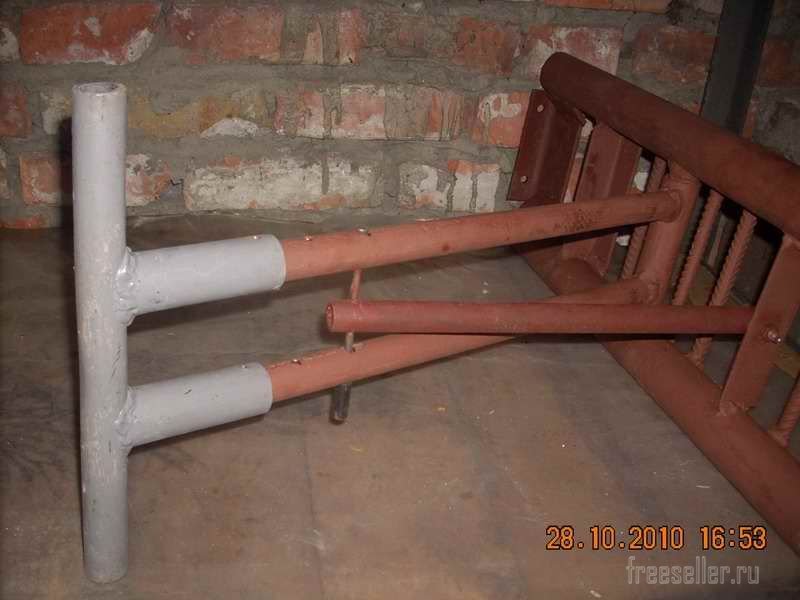

Чертёж с указанием применяемых материалов, внешний вид эстакады и отдельные элементы конструкции показаны на фото.

Мини эстакада своими руками - Чертеж


Есть возможность применить любые имеющиеся под рукой материалы, главное увидеть суть конструкции.

Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками
Мини эстакада своими руками

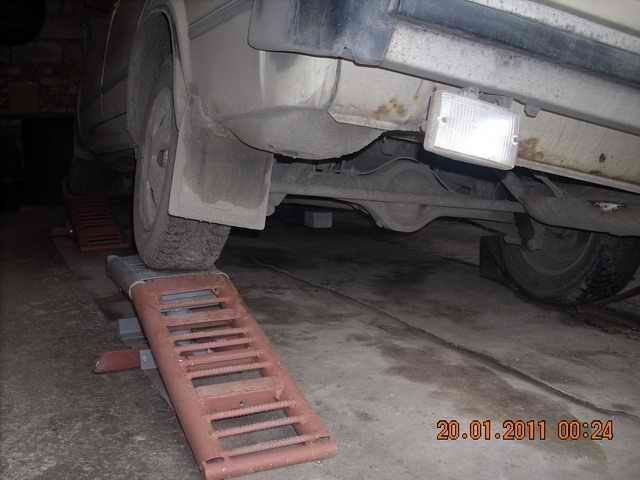

Минимум необходимо сделать 2 такие эстакады чтобы можно было поднять перёд авто или зад или любой бок на высоту клиренс+высота эстакады. Этого хватает для того, чтобы подлезть под авто и выполнить необходимые ремонтные работы.

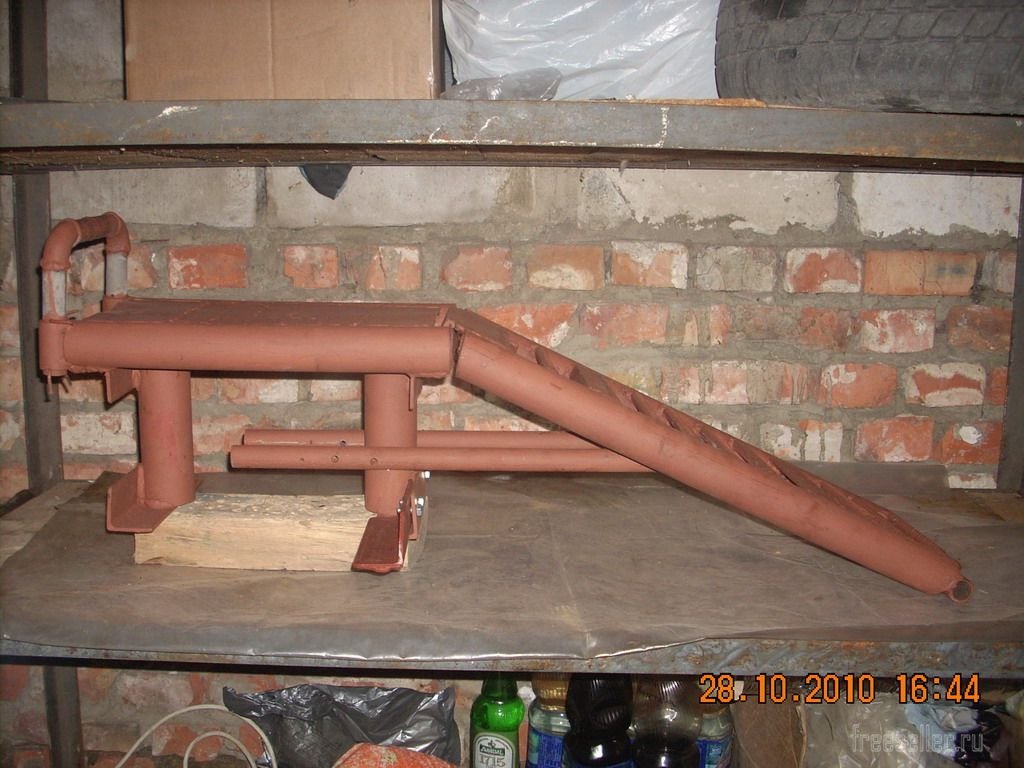

Высоту эстакады можно изменить путём установки основной части эстакады на прочные доски, брусья. А другая часть эстакады способна изменять угол наклона, поэтому высота может варьироваться в допустимых пределах.

Есть возможность применить любые имеющиеся под рукой материалы, главное увидеть суть конструкции.

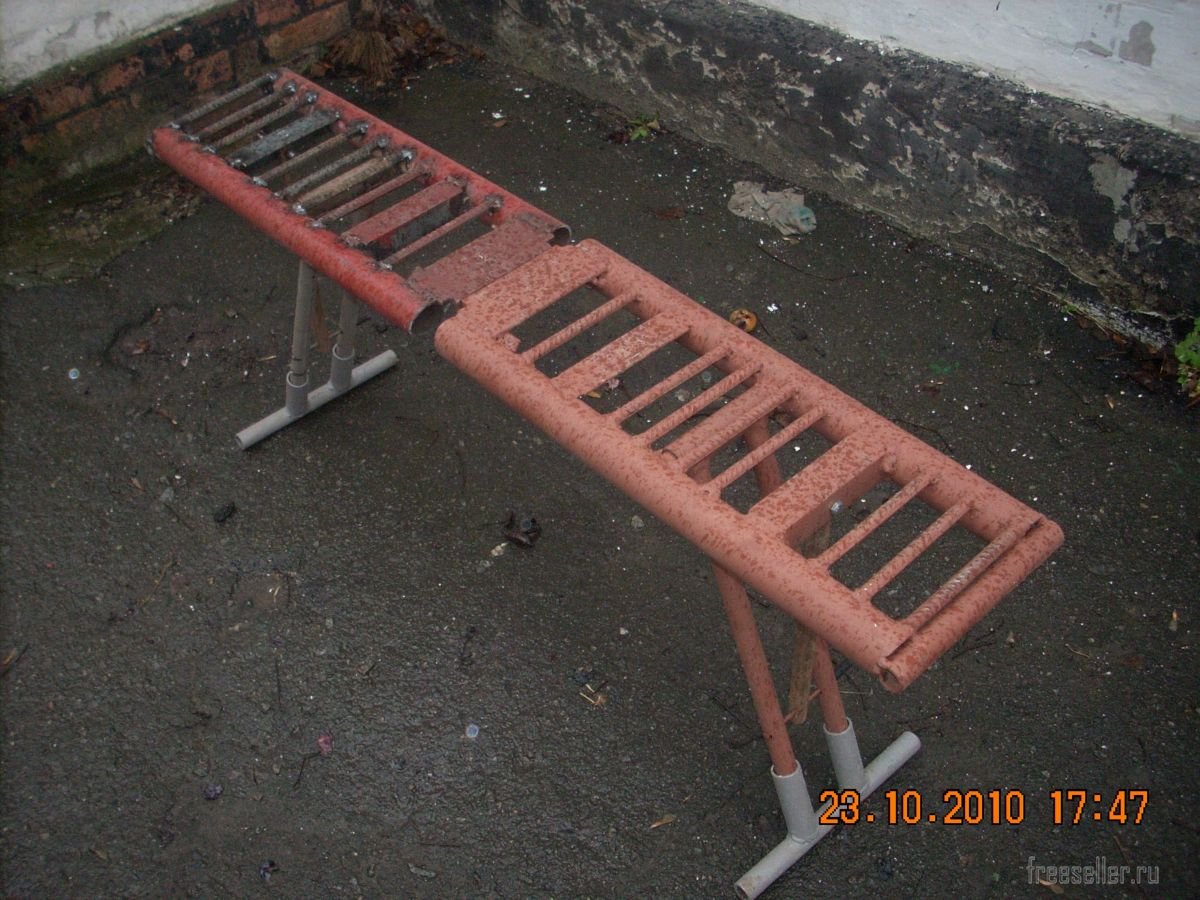

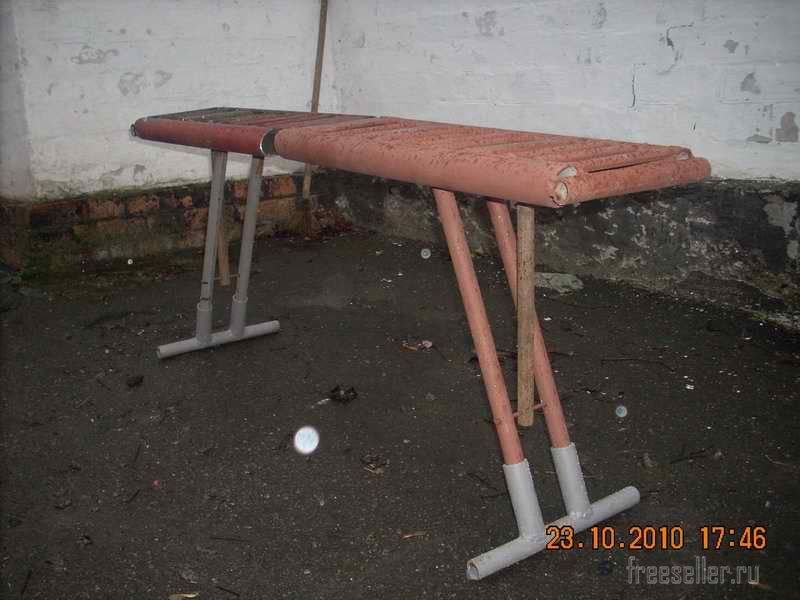

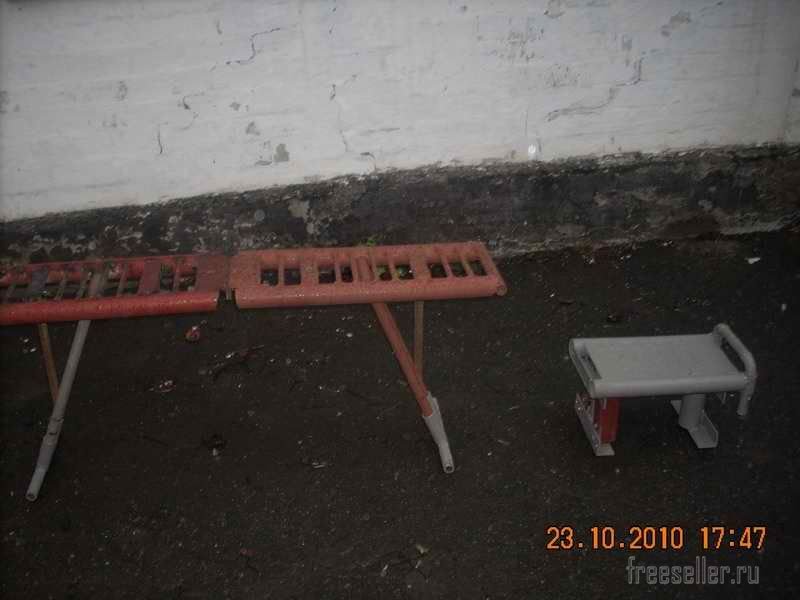

В то время, когда эстакады не используется, из их частей можно составить лавочку.

В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.
В то время, когда эстакады не используется, из их частей можно составить лавочку.


Если очень нужно, то можно сделать 4 такие эстакады и тогда машина заедет каждым колесом на эстакаду и будет поднята над землёй полностью.
