Привет всем любителям самоделок! Приобрел для своей мастерской точильный станок и встал вопрос, где его установить? Просто ставить не верстак не хотелось, так как теряется рабочее пространство, на сварочном столе тоже места не очень много, да и на нем пока временно стоит сверлильный станок, поэтому нужно было что то придумать. Как раз при входе в мастерскую возле двери была ниша, которая ничем не была задействована и как раз в нее по размерам отлично подходил данный точильный станок. Поэтому и было решено делать полку именно под этот размер. Конечно можно было просто прикрепить станок к стене, но мне так не хотелось, а полка это уже и дополнительная зона для хранения чего либо. Поэтому было решено делать именно полку, причем в два яруса.

Самоделки для мастерской. Стойка для сверлильного станка

Материалы

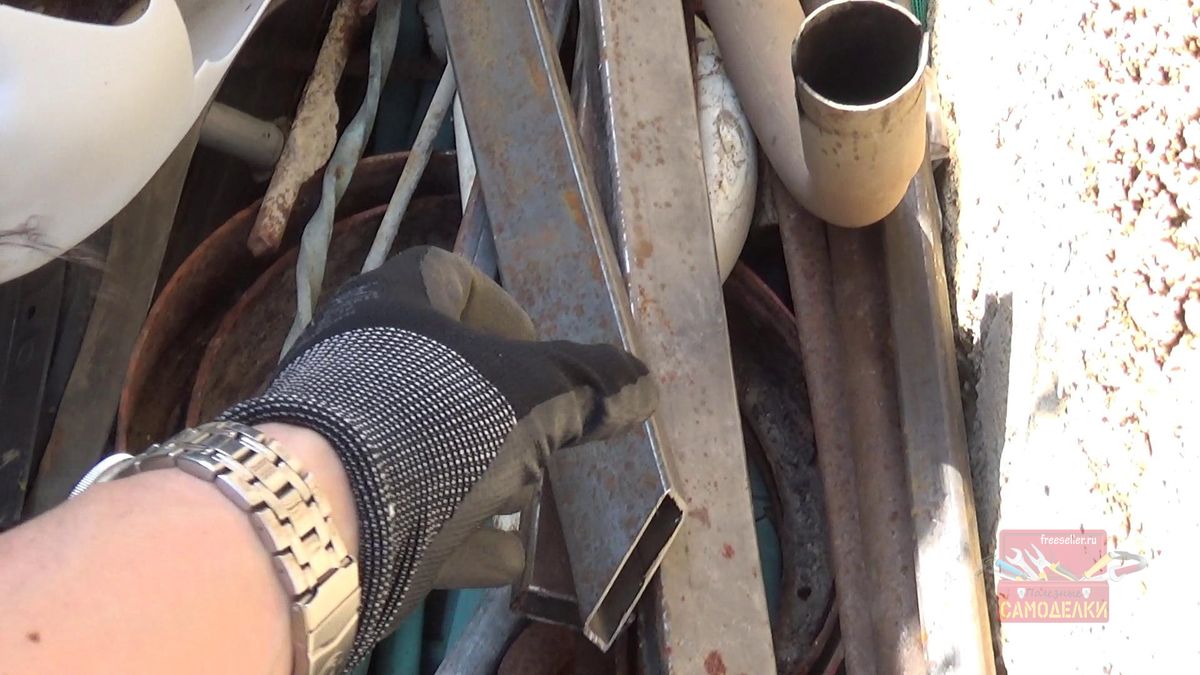

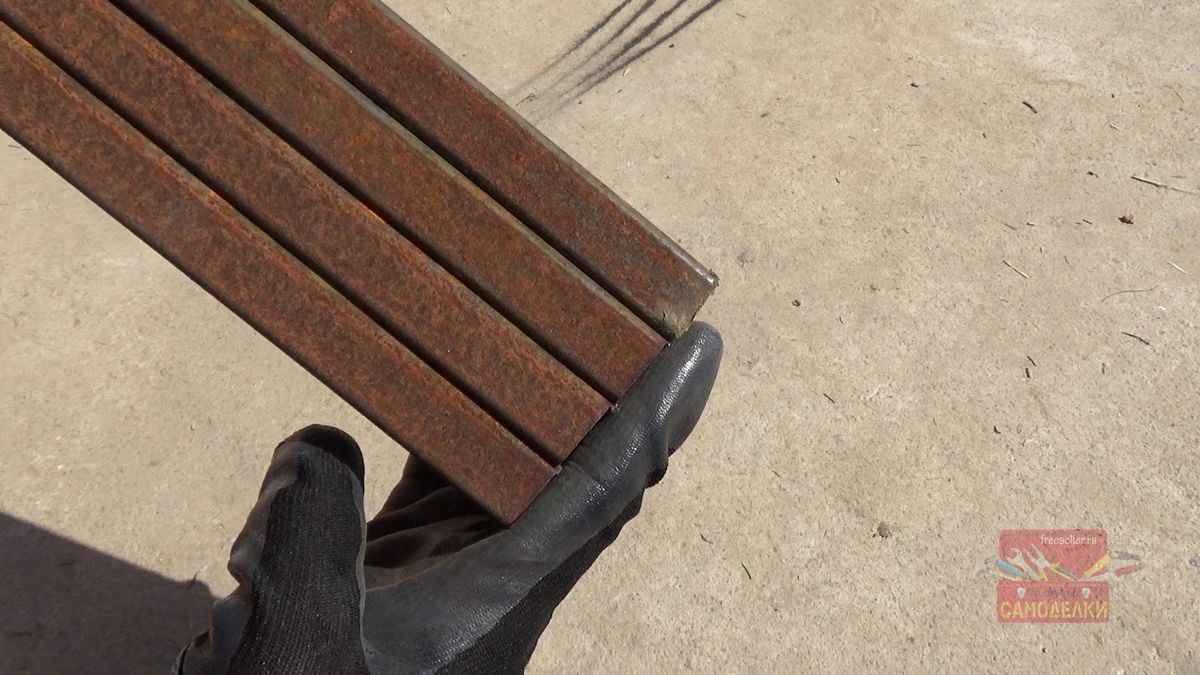

Порывшись у себя в закромах обнаружил большое количество различных обрезков от профильной трубы. Это были обрезки 20*40 и 20*20. Так же нашел на чердаке обрезки ДСП, которые послужат столешницей.

Профильные трубы 20х40 и 20х20

Изготовление

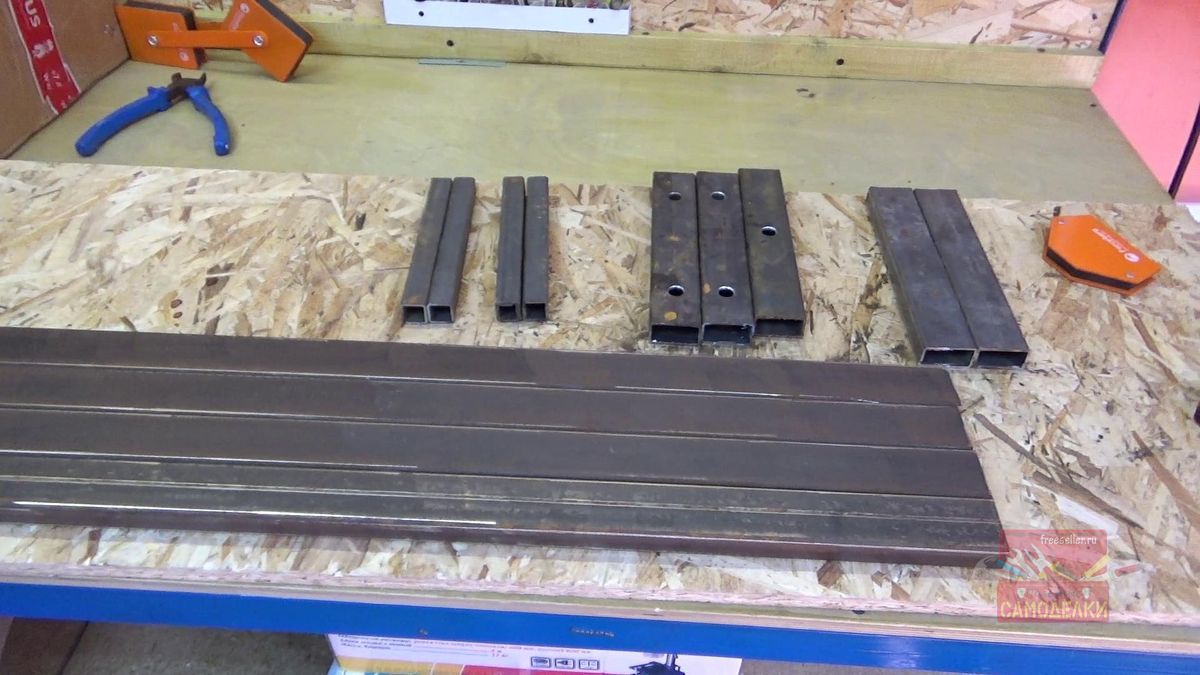

Первым делом при помощи отрезного станка для УШМ необходимо нарезать заготовки. При помощи него срез получается очень ровный и работать с таким станком одно удовольствие.

Изготовление стойки для точильного станкаИзготовление стойки для точильного станка
Все размеры чисто индивидуальные, я подгонял их по размерам ниши и размерам заточного станка, поэтому если будете делать себе, просто возьмите за основу сам принцип изготовления.

Изготовление стойки для точильного станка

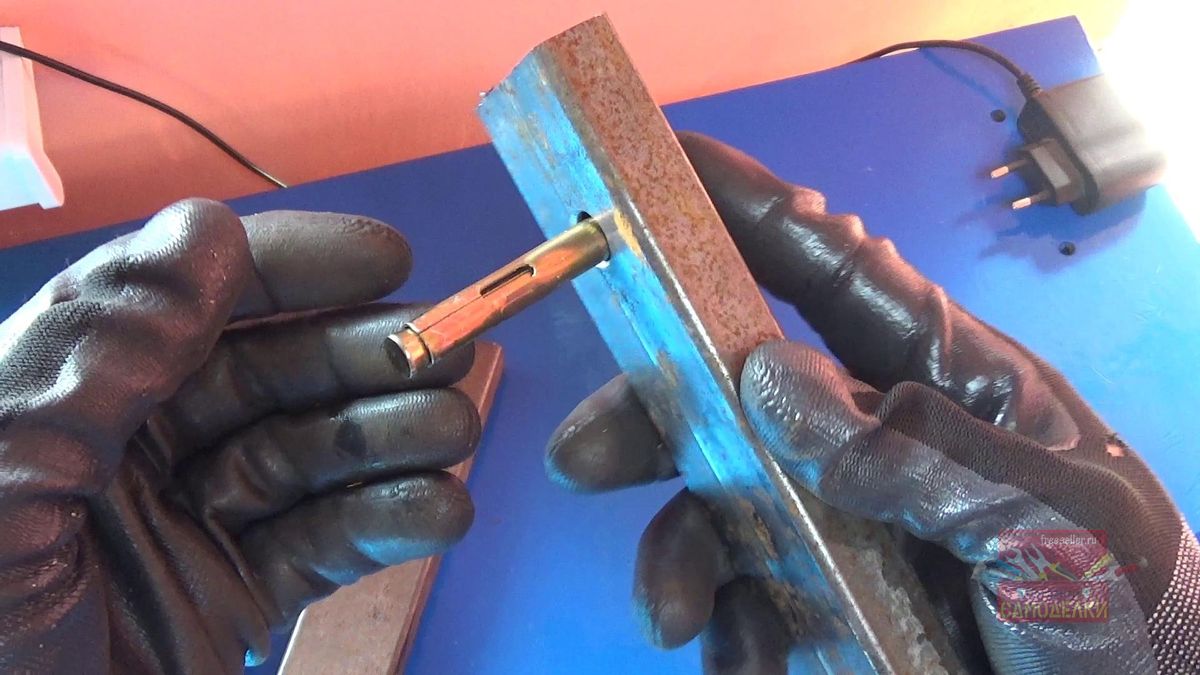

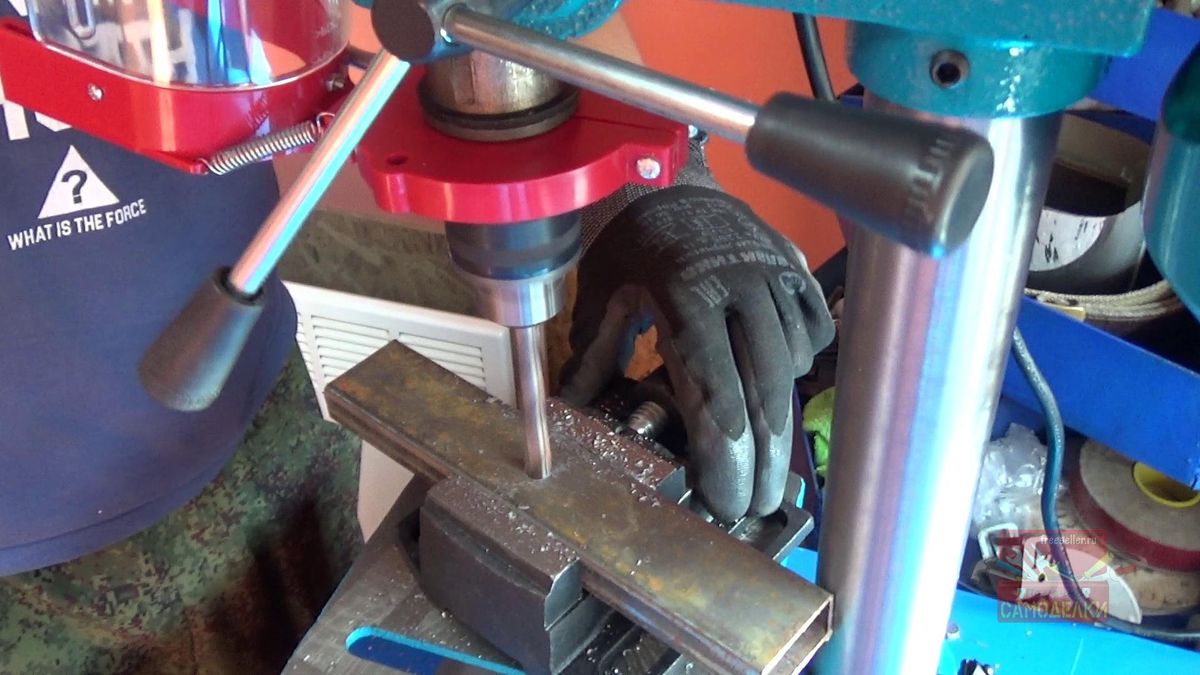

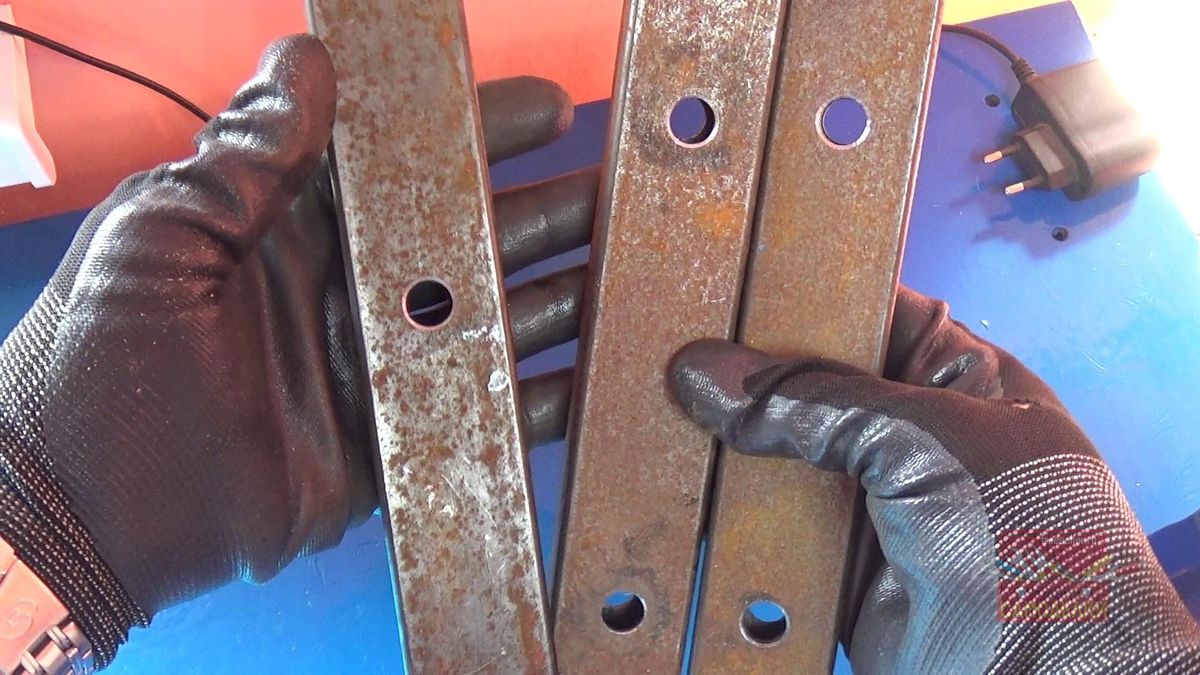

До того, как будем сваривать конструкцию полк воедино, нужно просверлить отверстия в профиле под анкерные болты, которыми полка будет крепиться к стене.

Изготовление стойки для точильного станкаИзготовление стойки для точильного станкаИзготовление стойки для точильного станка

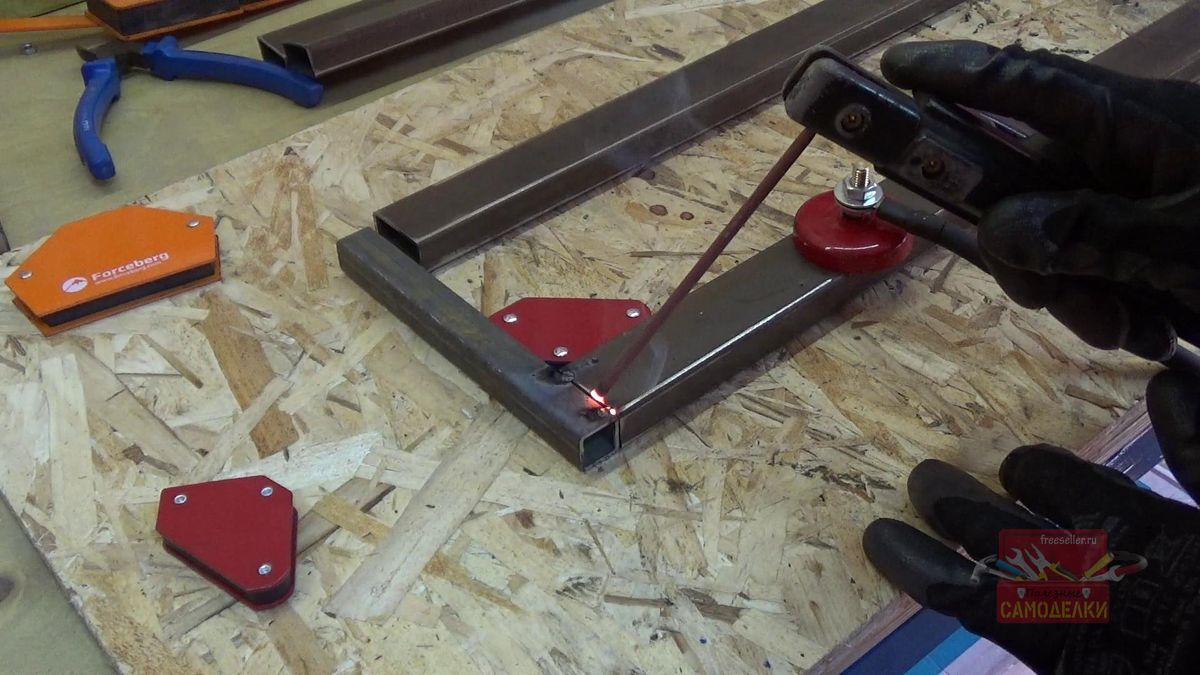

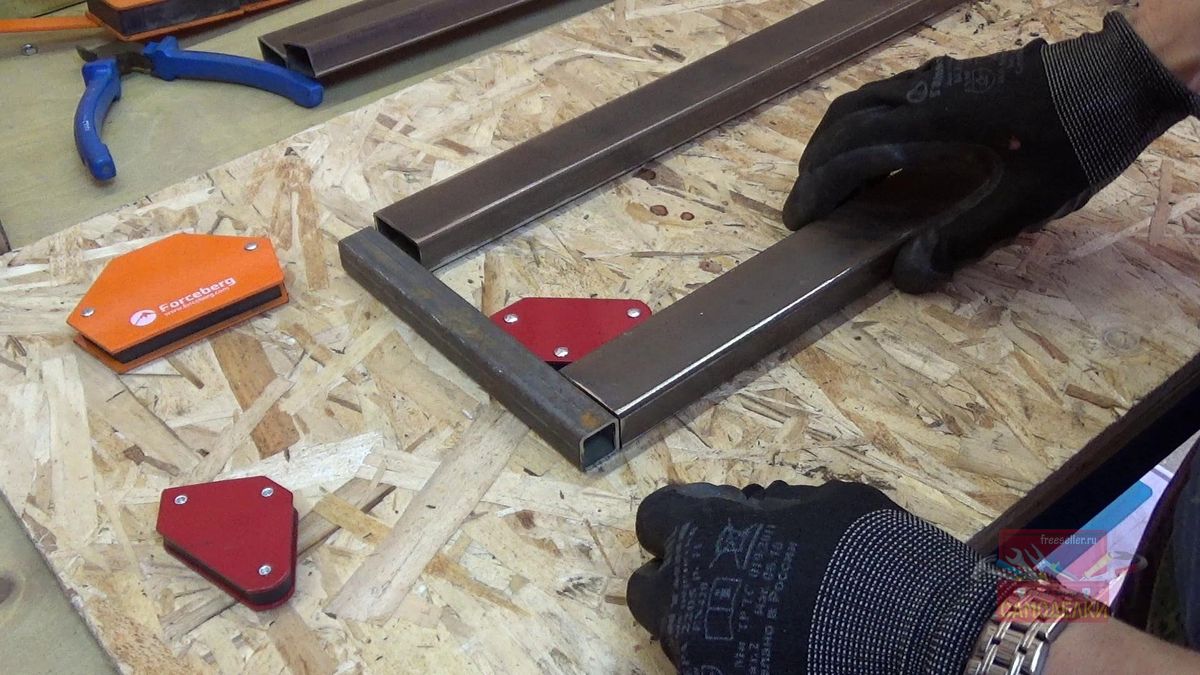

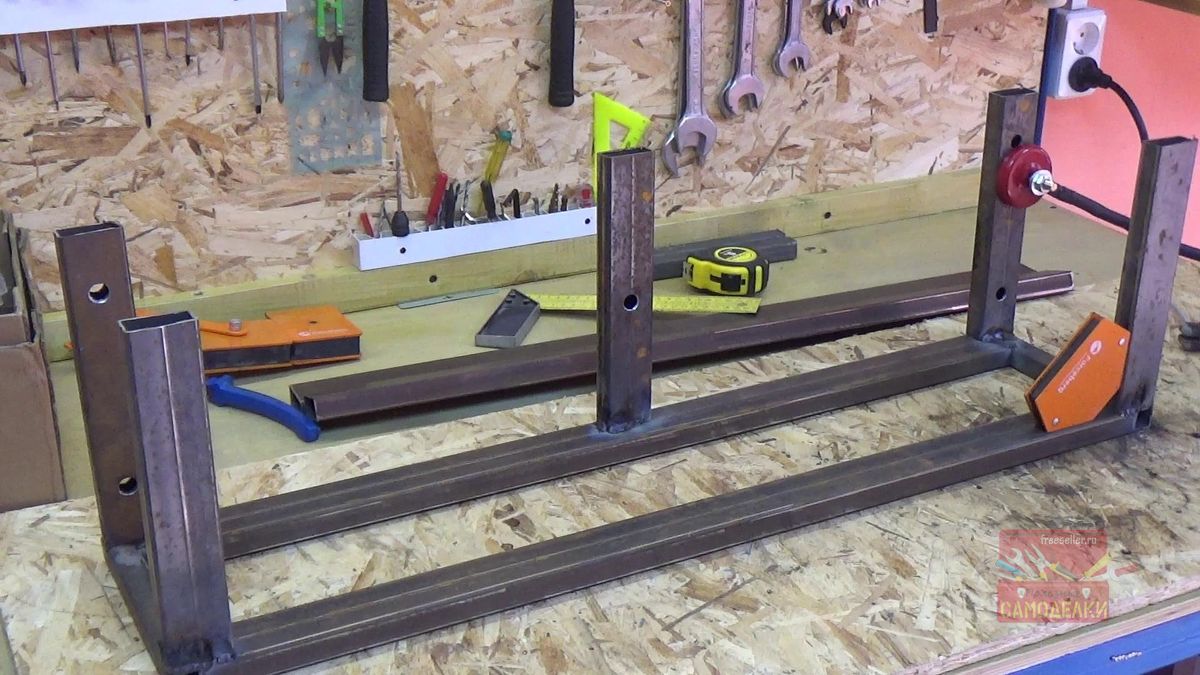

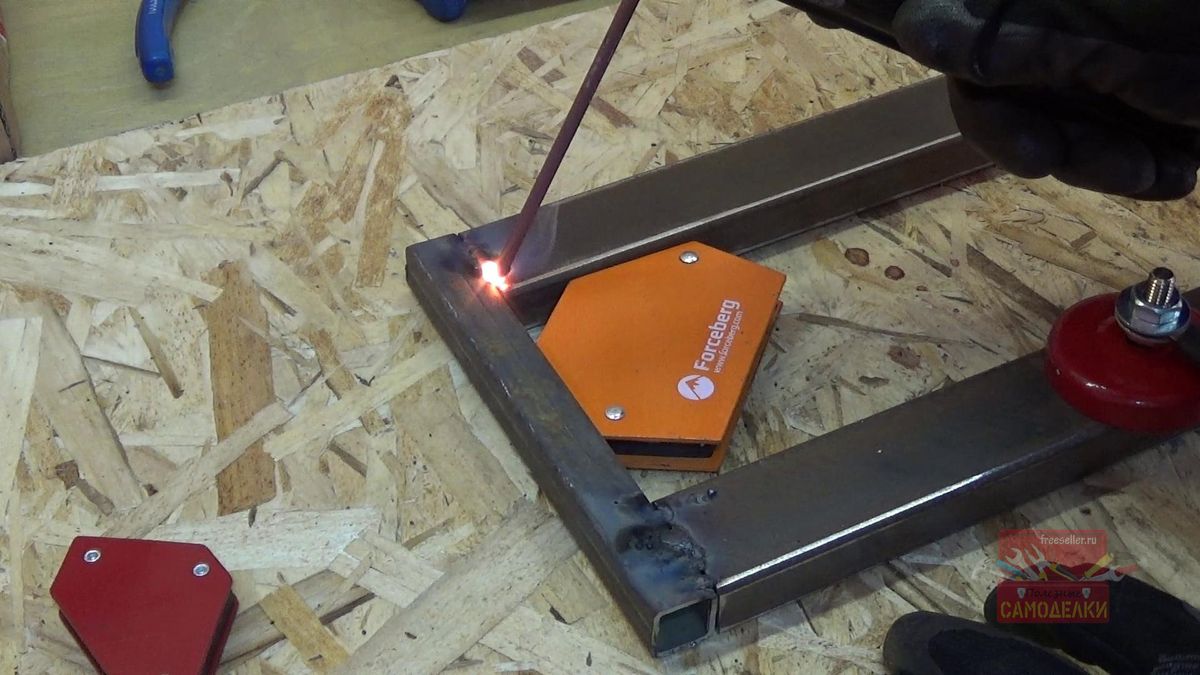

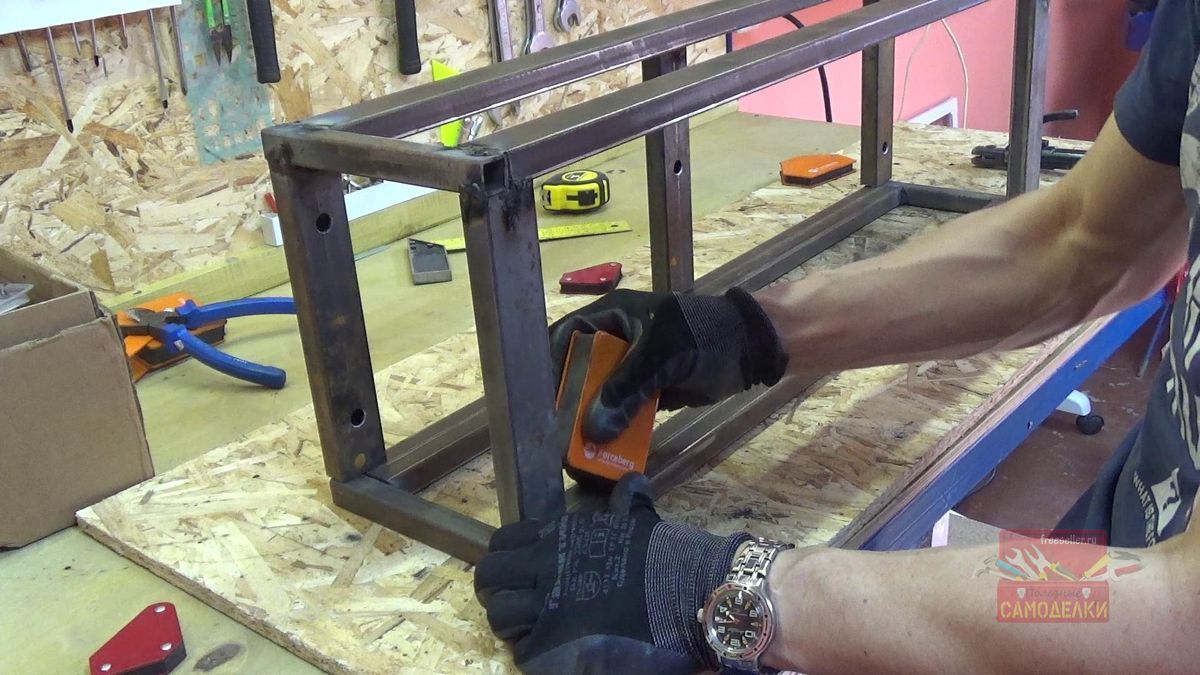

Теперь можно сварить конструкцию. Для более точной и простой сварки, можно использовать специальные магнитные держатели. Такие магниты очень сильно выручают, если например немного скосили при отрезании заготовки, то прижав с двух сторон магнитами, все равно получится прямой угол.

Изготовление стойки для точильного станкаИзготовление стойки для точильного станкаИзготовление стойки для точильного станкаИзготовление стойки для точильного станкаИзготовление стойки для точильного станка

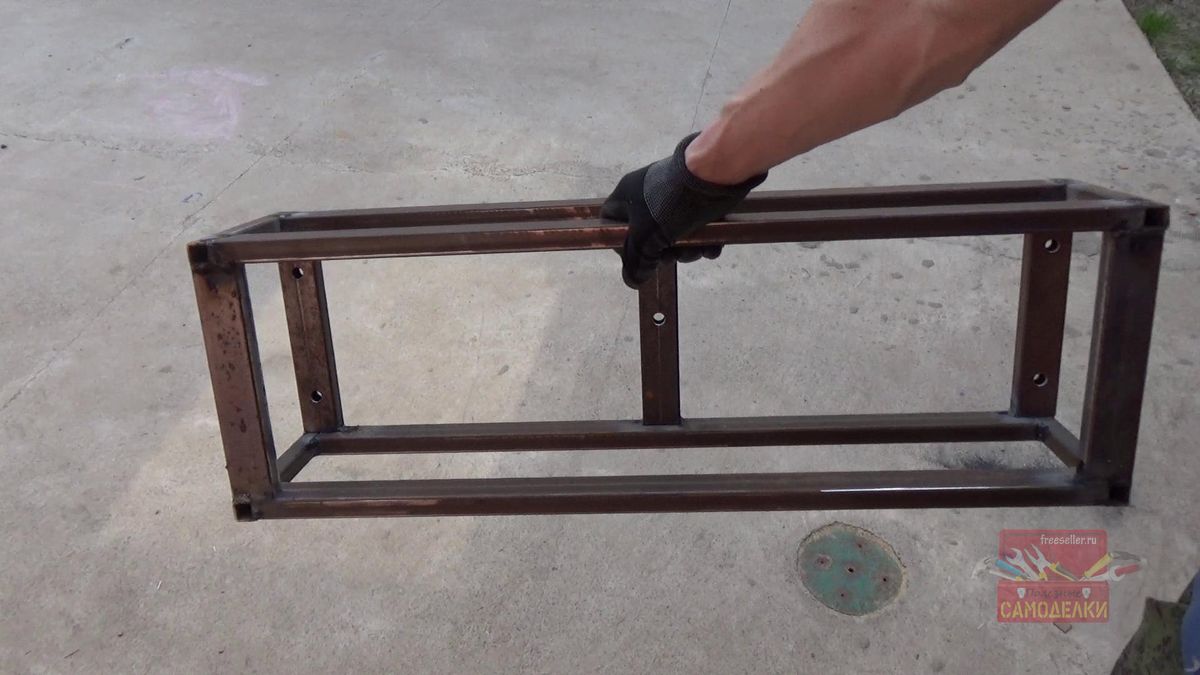

После сварных работ получается вот такая конструкция.

Изготовление стойки для точильного станка

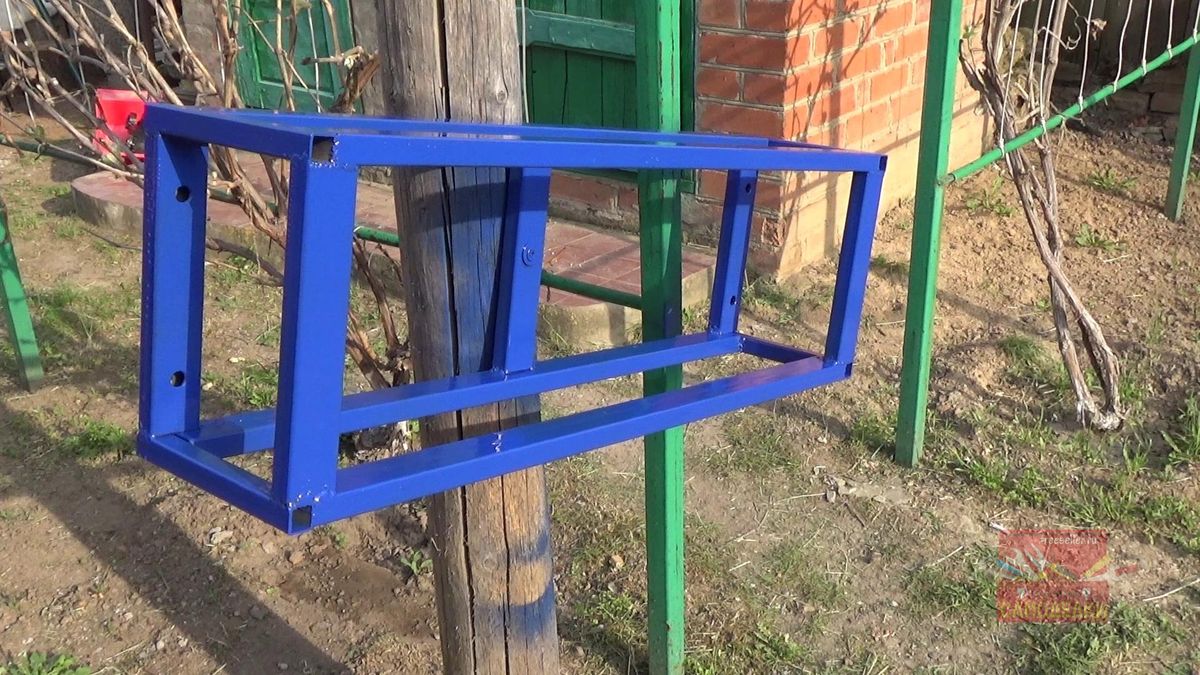

Теперь ее необходимо покрасить, что бы вписалась в общий коллектив мастерской. Красил обычным баллончиком, предварительно загрунтовав.

Изготовление стойки для точильного станка

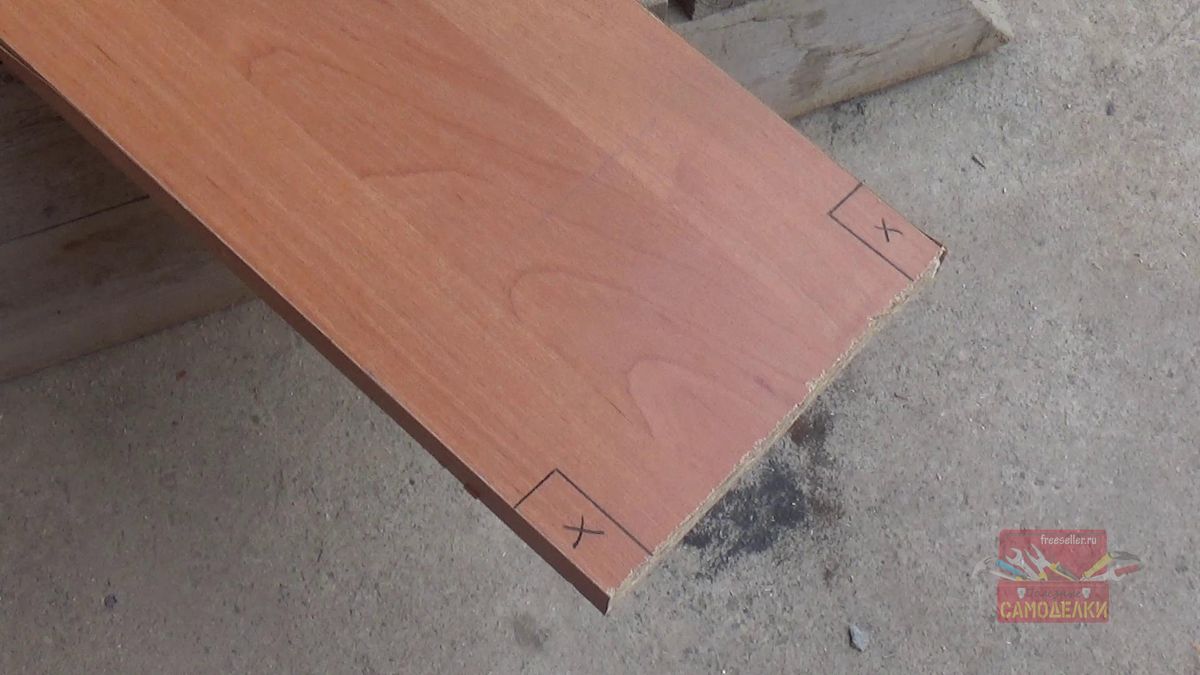

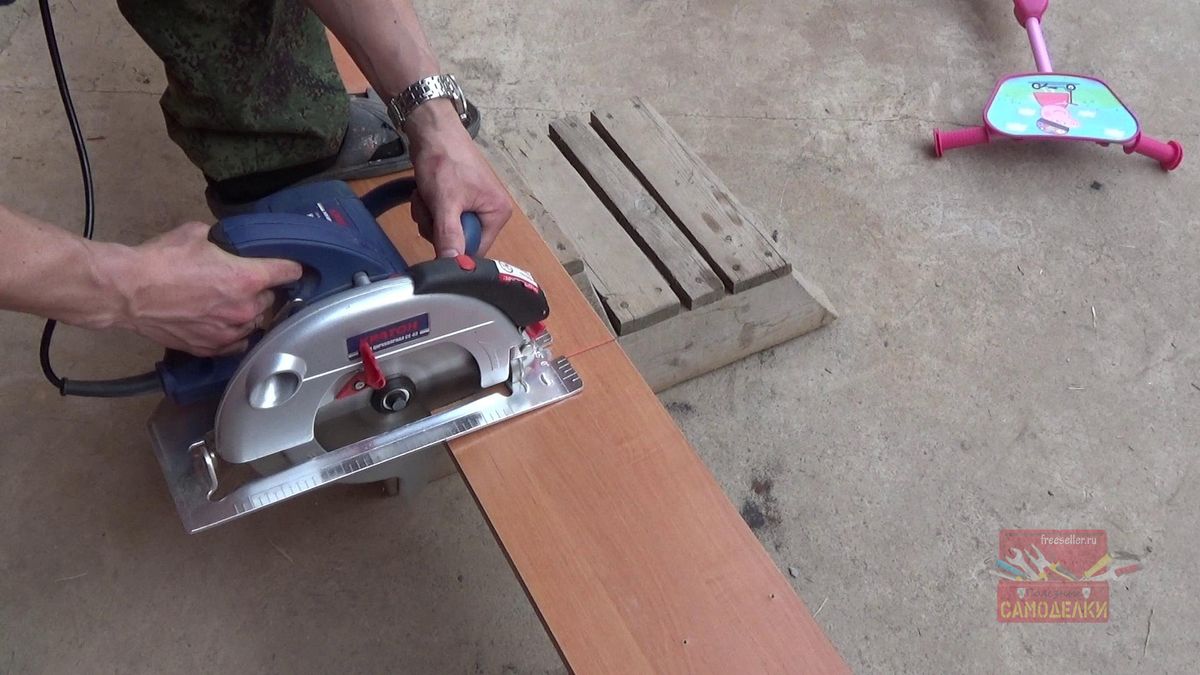

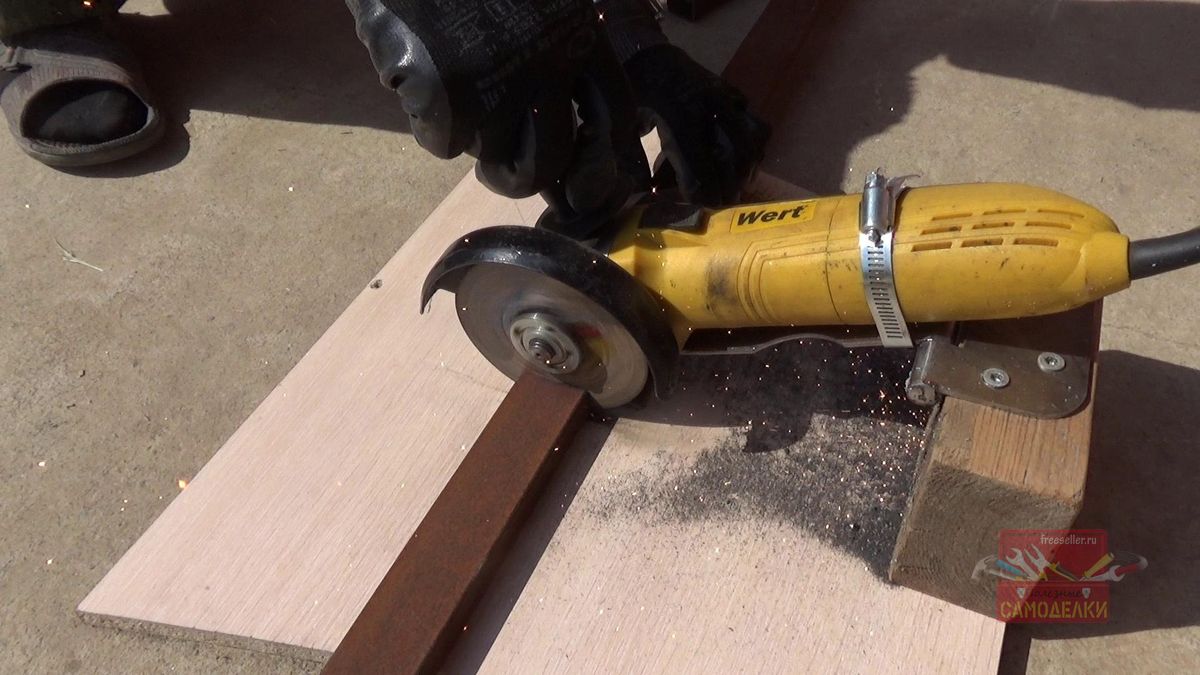

Далее готовим столешницу.  За основу взял остатки от ДСП. Делаю две полки, одну верхнюю целую и нижнюю с вырезами.

Изготовление стойки для точильного станкаИзготовление стойки для точильного станкаИзготовление стойки для точильного станка

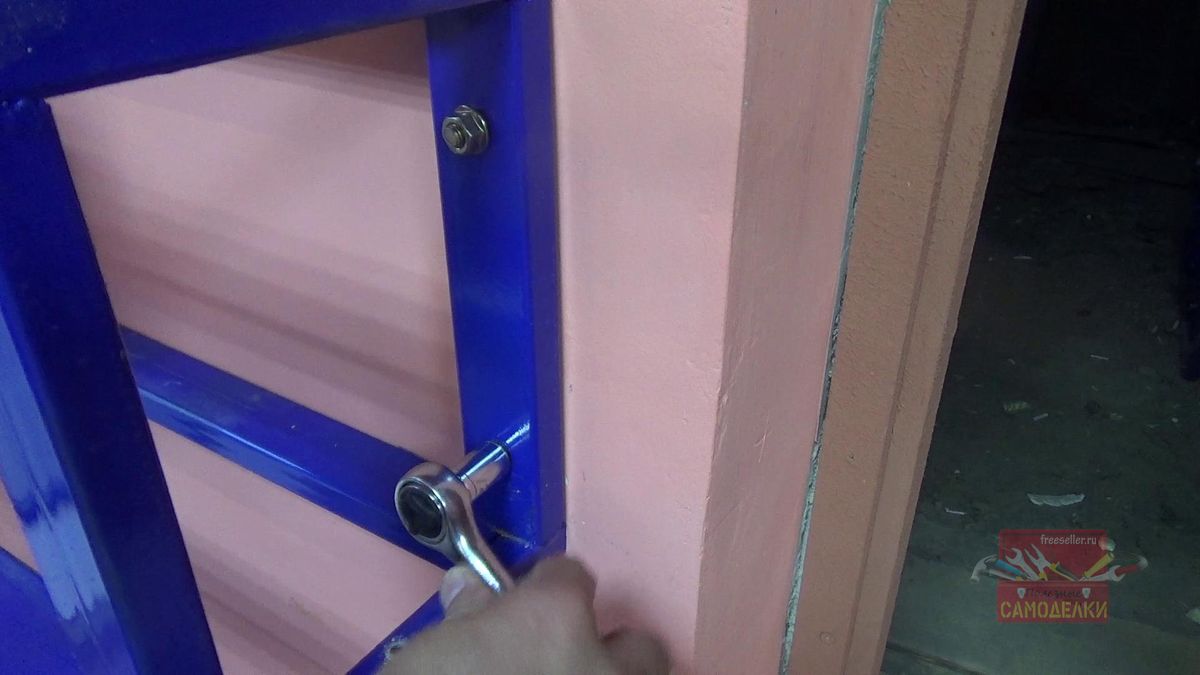

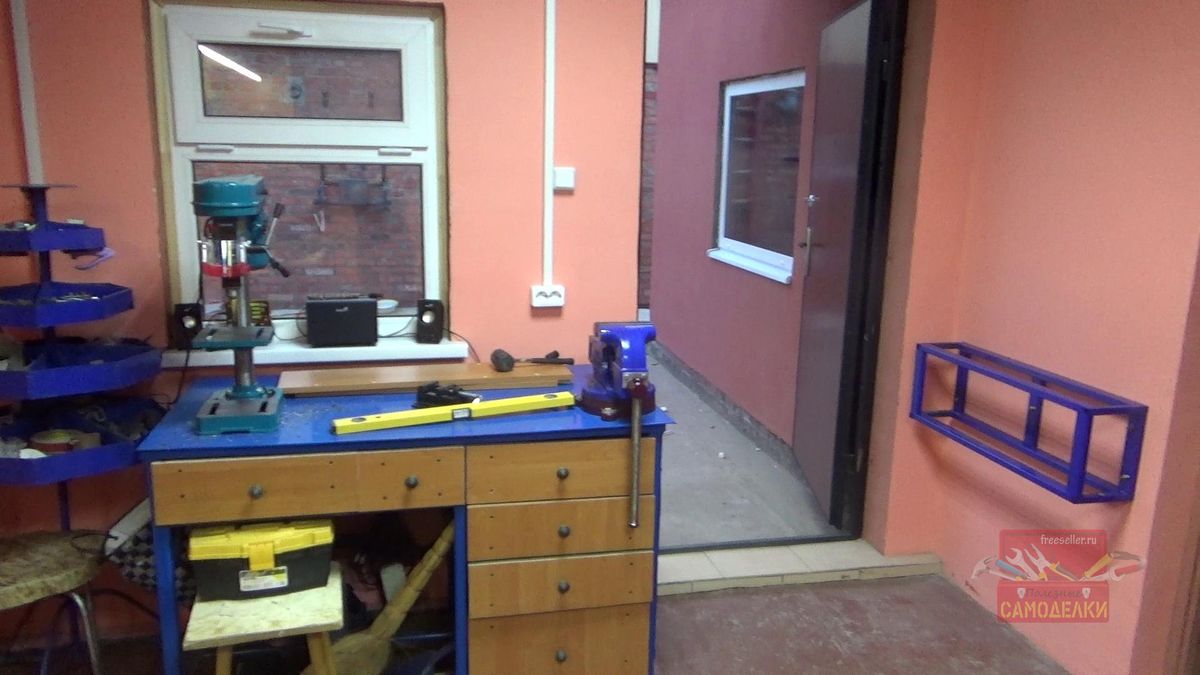

Затем необходимо закрепить полку на стене при помощи анкерных болтов. Закрепил на 5 штук, что бы все было прочно и от вибрации станка ничего не отпало.

Изготовление стойки для точильного станка
Предварительно все выглядит вот так.

Изготовление стойки для точильного станка

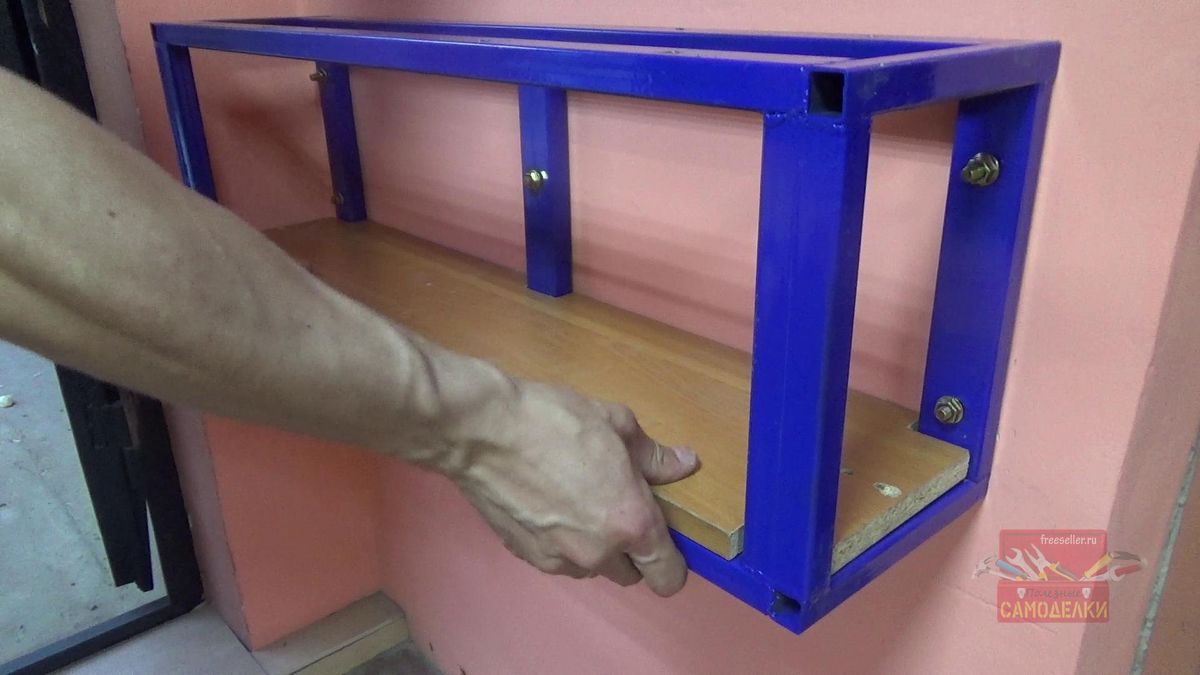

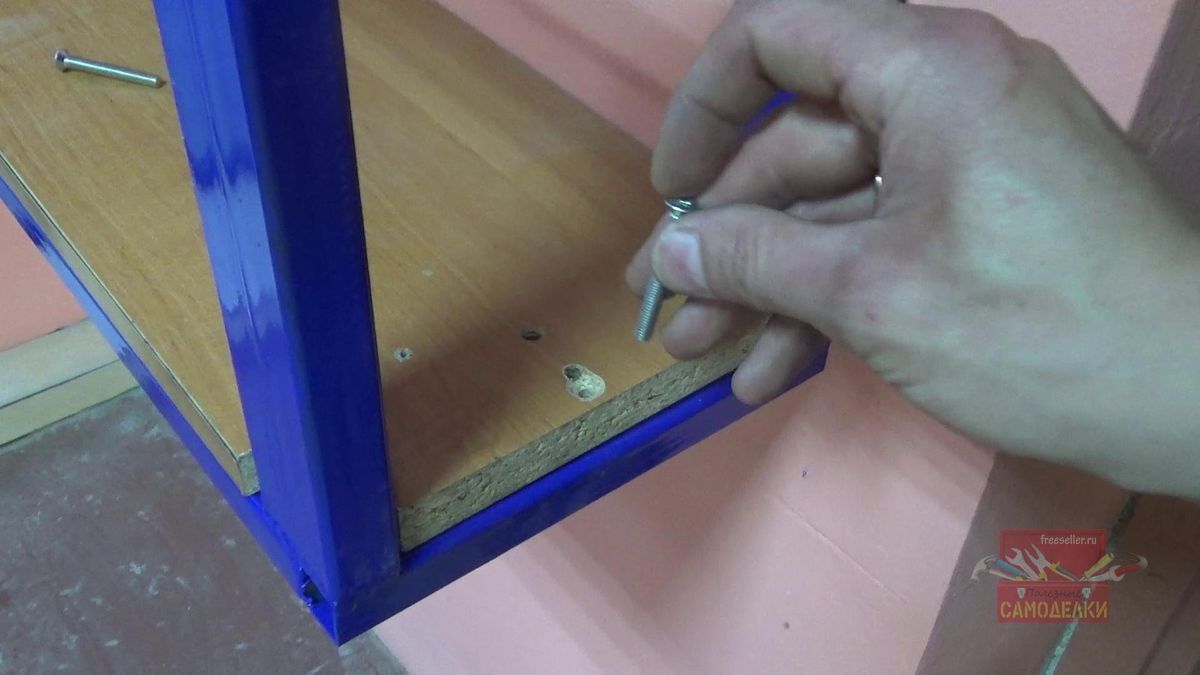

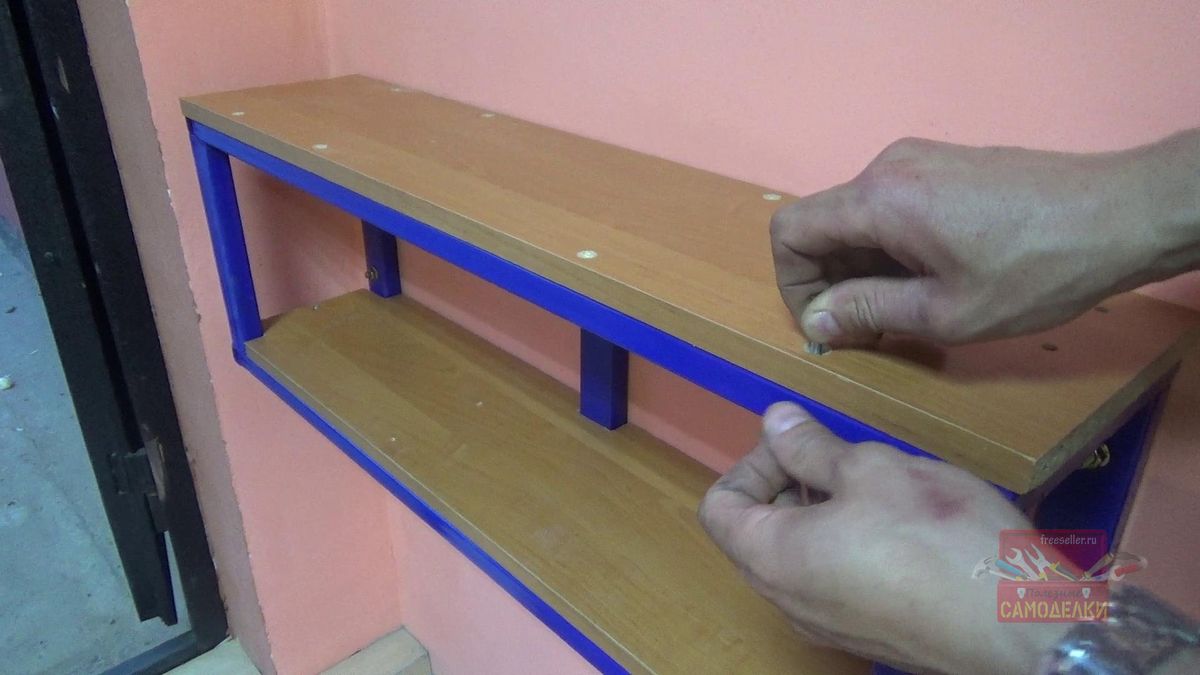

Теперь можно поставить полочки и закрепить их при помощи винтов с гайками.

Изготовление стойки для точильного станкаИзготовление стойки для точильного станкаИзготовление стойки для точильного станка

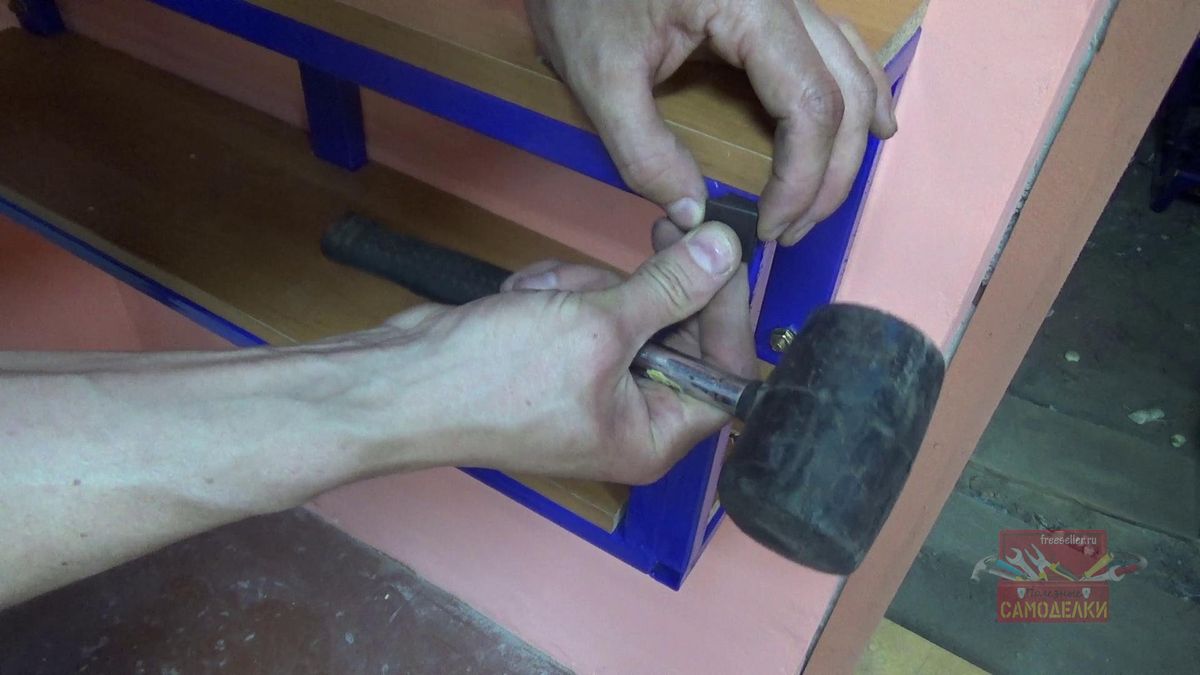

Отверстия в профиле закрыл пластиковыми заглушками.

Изготовление стойки для точильного станка

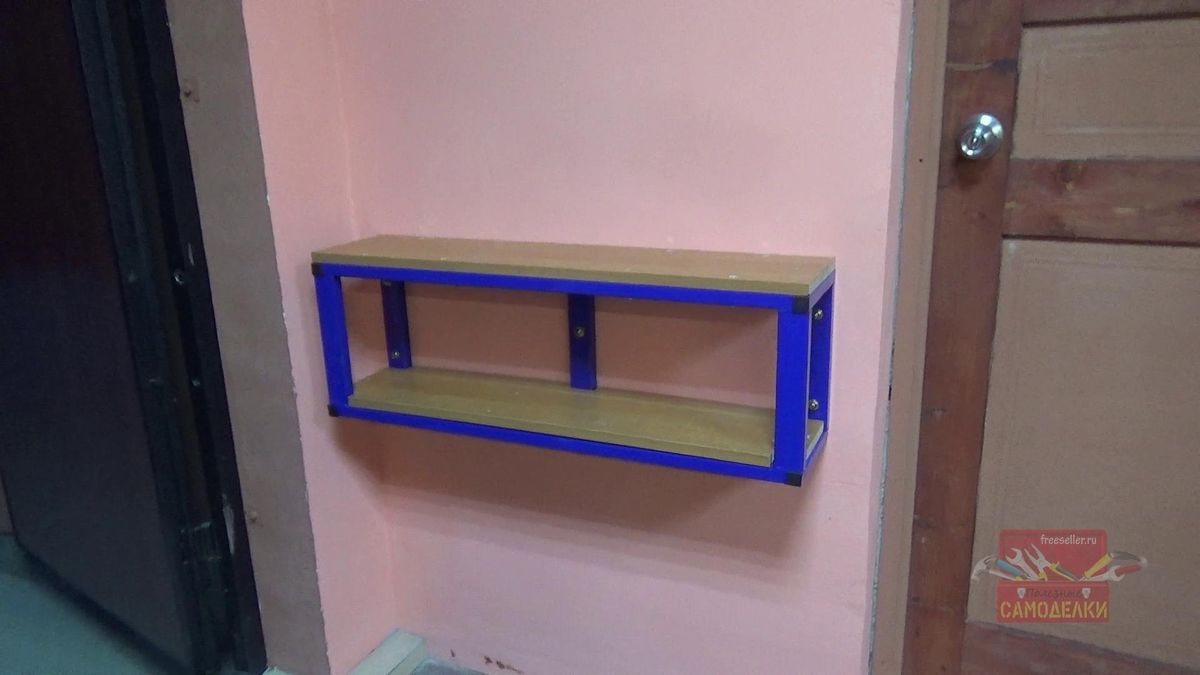

После установки столешниц полка стала выглядеть вот так.

Изготовление стойки для точильного станка

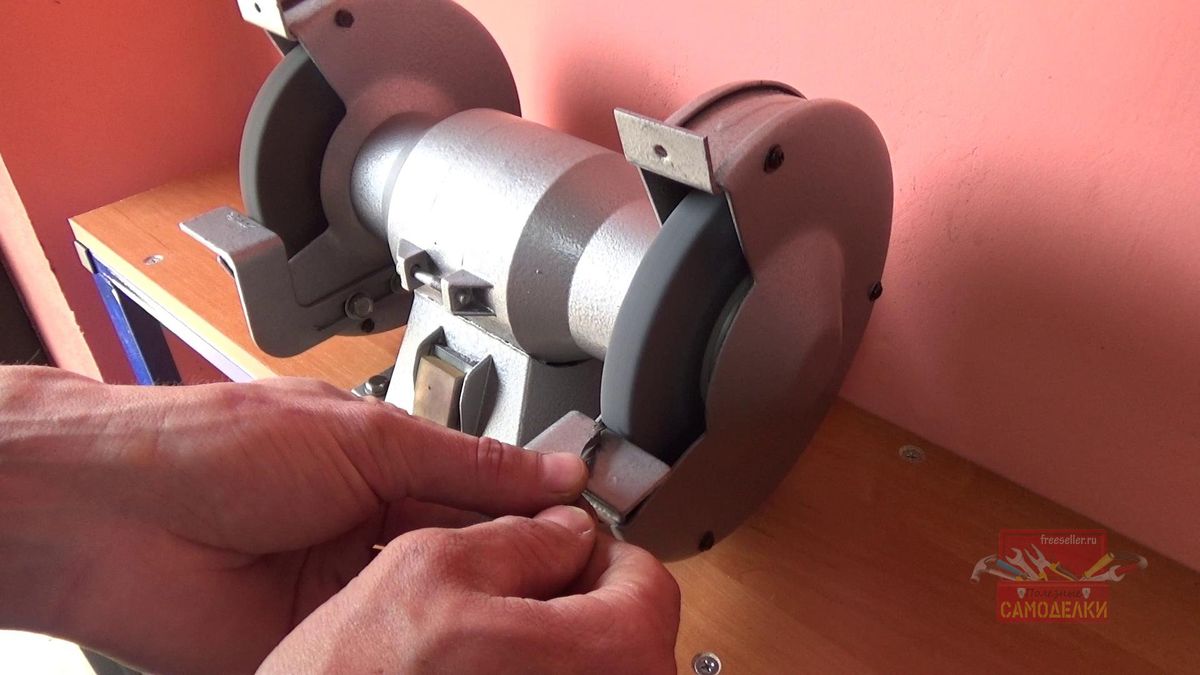

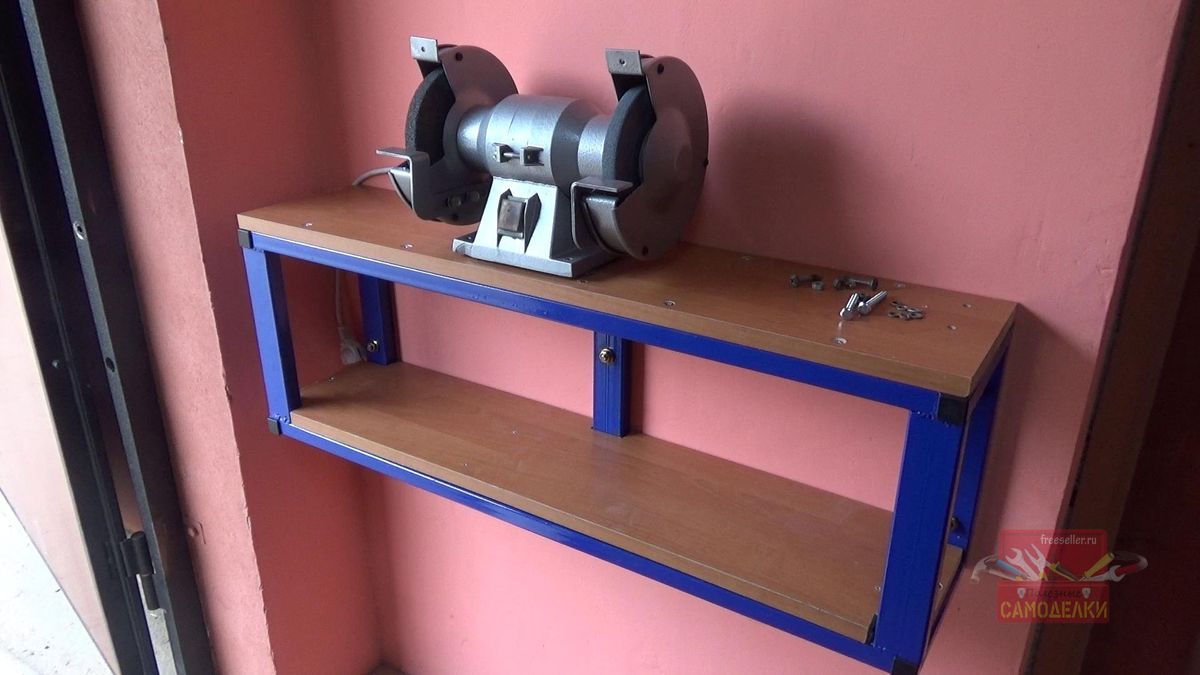

Теперь можно установить точильный станок и протестировать его. Станок так же закрепил на винты. Со своей задачей он справляется отлично. Место установки очень удобное, и место на верстаке не занимает и работать на нем очень удобно.

Самоделки для мастерской. Стойка для сверлильного станкаСамоделки для мастерской. Стойка для сверлильного станка

Видео по изготовлению


Так же рекомендую посмотреть видео по изготовлению стойки (полки) для заточного станка:


На этом у меня все! Надеюсь данная статья будет Вам полезна, например я когда хотел сделать полку для станка в интернете ничего подобного не нашел. Всем большое спасибо за внимание и до новых самоделок!
